六、DE25-Nano 开发板 HPS Boot First 模式演示
准备 FPGA配置文件
下载并打开DE25-Nano_revB_v.1.0.0_ResourcePackage\Demonstration\SoC_FPGA\GHRD工程中的golden_top.qsf文件，添加设置：
set_global_assignment -name HPS_INITIALIZATION "HPS FIRST"

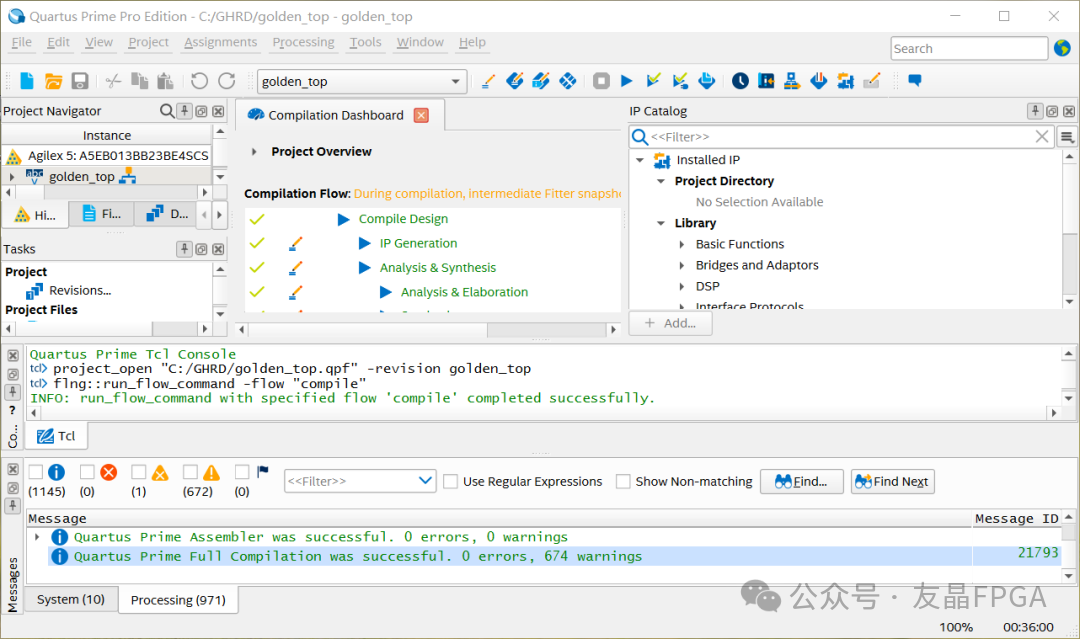

保存设置并编译GHRD工程：
设置Quartus的环境变量：
export QUARTUS_ROOTDIR=/home/doreen/altera_pro/25.1.1/quartus
export PATH=$QUARTUS_ROOTDIR/bin:$PATH

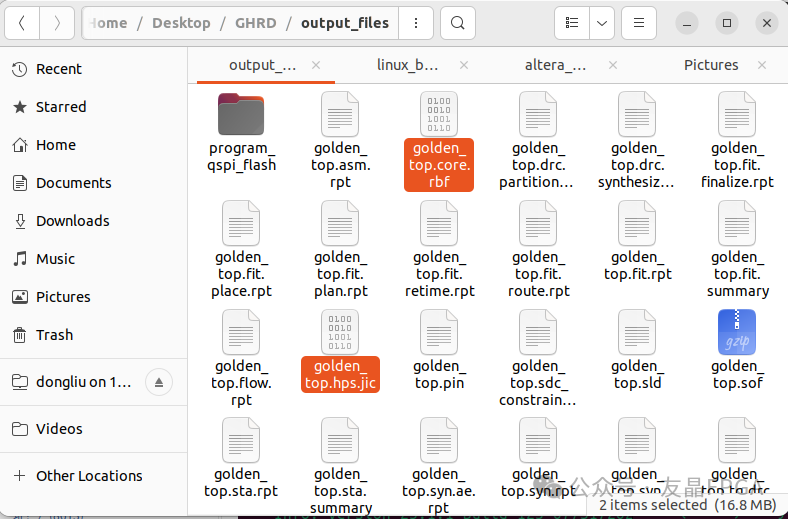

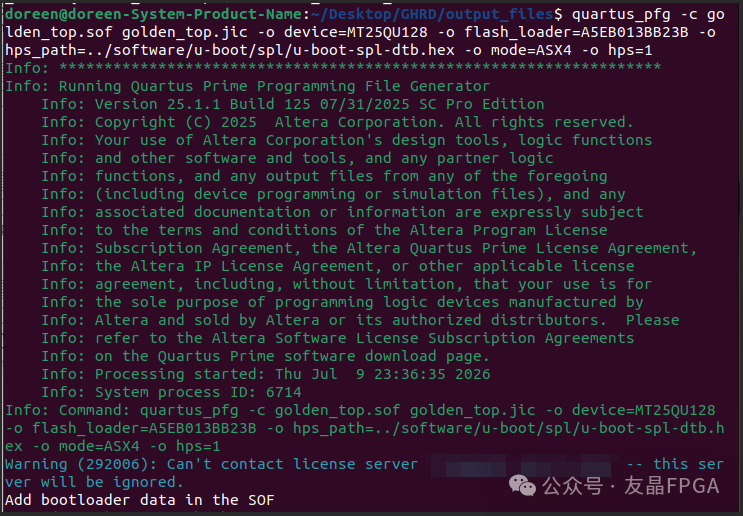

在output_files目录执行下面的指令生成golden_top.hps.jic和golden_top.core.rbf：

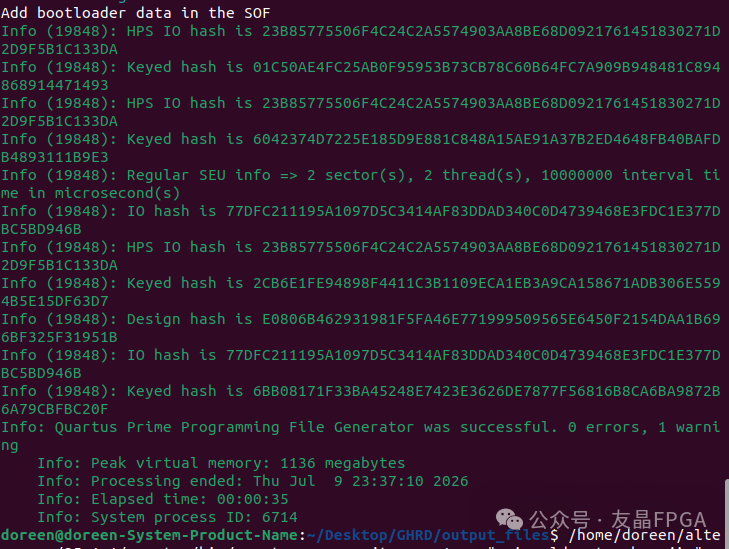

quartus_pfg -c golden_top.sof golden_top.jic -o device=MT25QU128 -o flash_loader=A5EB013BB23B -o hps_path=../software/u-boot/spl/u-boot-spl-dtb.hex -o mode=ASX4 -o hps=1
如若遇到libboost_atomic-mt-x64.so.1.81.0、libicui18n.so.69库找不到的问题，请增加环境变量设置（这些文件 在quartus/linux64目录下都是有的）：

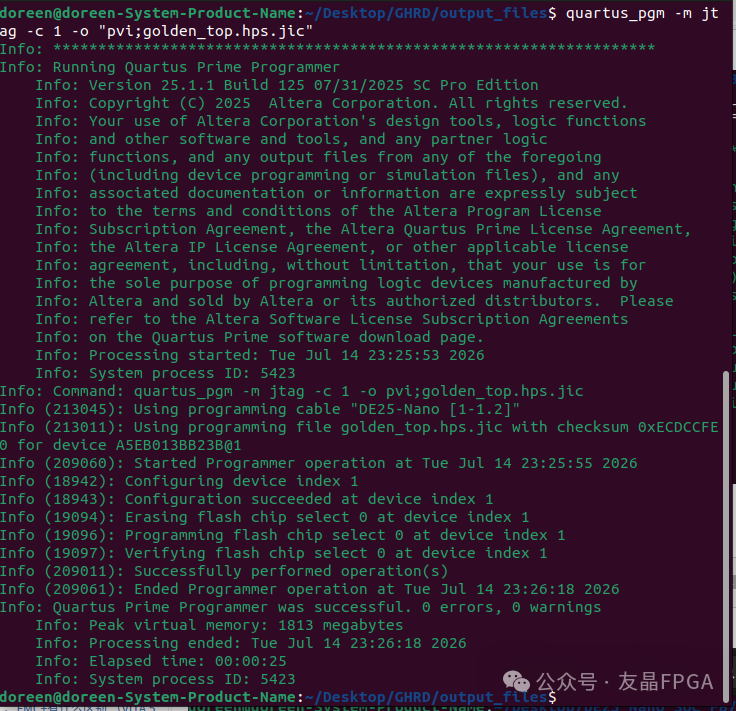

export LD_LIBRARY_PATH=$QUARTUS_ROOTDIR/linux64:$LD_LIBRARY_PATH在output_files目录执行下面的指令将golden_top.hps.jic 文件烧写到QSPI Flash：
quartus_pgm -m jtag -c 1 -o "pvi;golden_top.hps.jic"

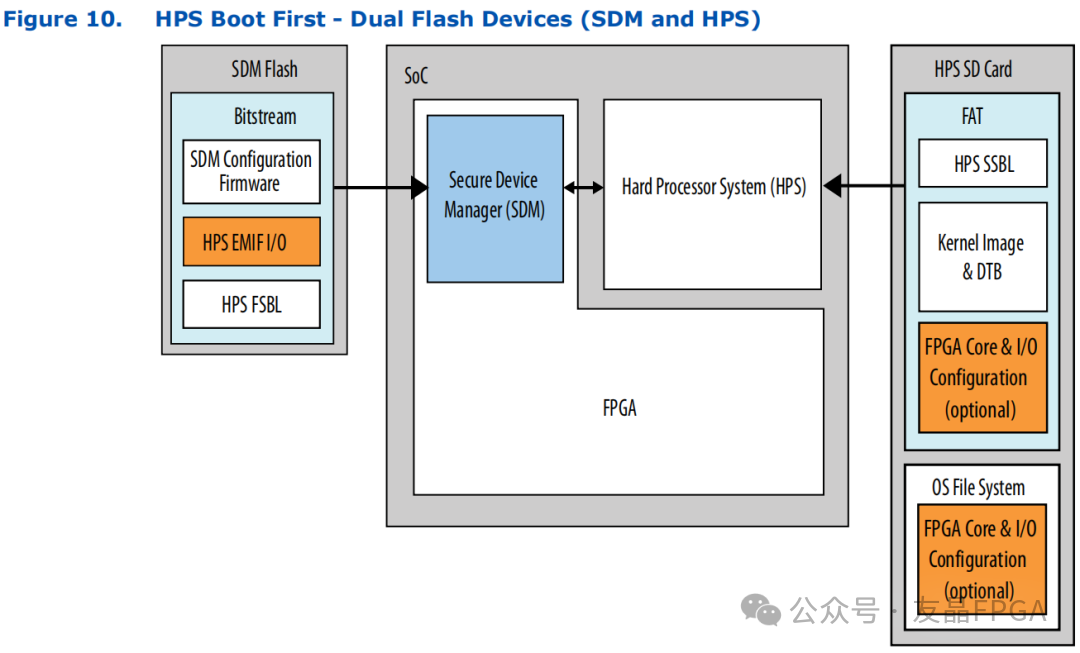

备注：HPS Boot First模式下固化的.jic文件没包含fpga数据，而是包含sdm固件、hps emif io 数据、以及spl等等。参考下图：
准备设备树Overlay文件
准备 ghrd.dts 文件如下：
/dts-v1/;
/plugin/;
/ {
fragment@0 {
target-path = "/fpga-region";
__overlay__ {
firmware-name = "golden_top.core.rbf";
};
};
};编译dtbo指令如下：

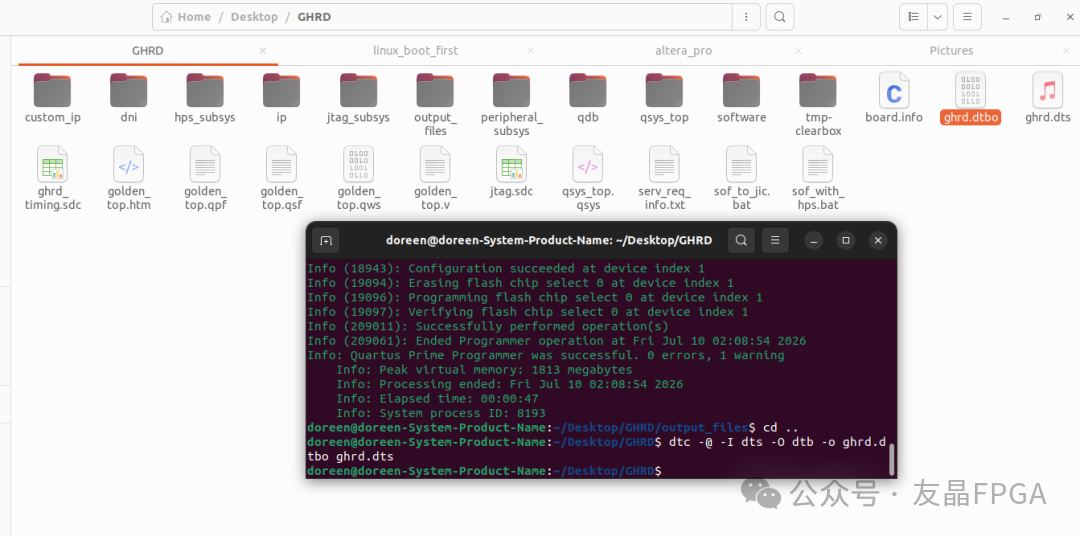

dtc -@ -I dts -O dtb -o ghrd.dtbo ghrd.dts
准备MicroSD启动卡
参考【教程】Linux上用命令烧写SD卡和Windows上用Win32DiskImager工具一键烧写SD卡 de25_nano_revA_sdcard_console_v1.1.img 烧写到SD卡。

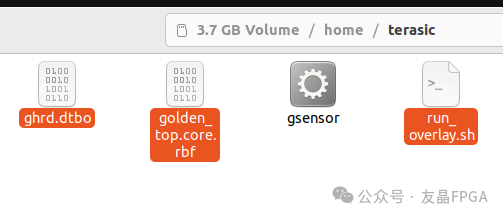

把烧写好的SD卡插上读卡器再插到Ubuntu PC，拷贝golden_top.core.rbf、ghrd.dtbo以及run_overlay.sh文件到SD卡的文件系统盘的/home/terasic路径下：
run_overlay.sh内容如下：
#!/bin/bash
mkdir /sys/kernel/config/device-tree/overlays/ghrd
echo ghrd.dtbo > /sys/kernel/config/device-tree/overlays/ghrd/path启动开发板观察测试结果

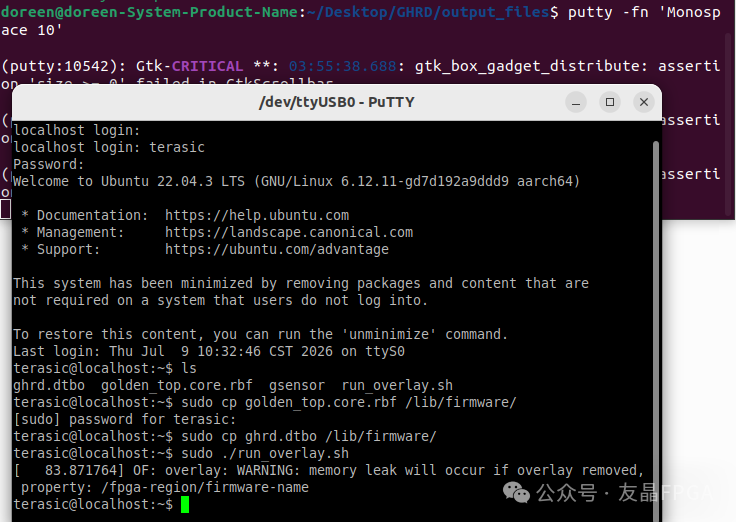

继续参考【教程】Linux上用命令烧写SD卡和Windows上用Win32DiskImager工具一键烧写SD卡启动开发板，打开串口终端，DE25-Nano开发板 boot进入linux后，拷贝golden_top.core.rbf、ghrd.dtbo 到 /lib/firmware，然后执行run_overlay.sh脚本。
sudo cp golden_top.core.rbf /lib/firmware/
sudo cp ghrd.dtbo /lib/firmware/
sudo ./run_overlay.sh

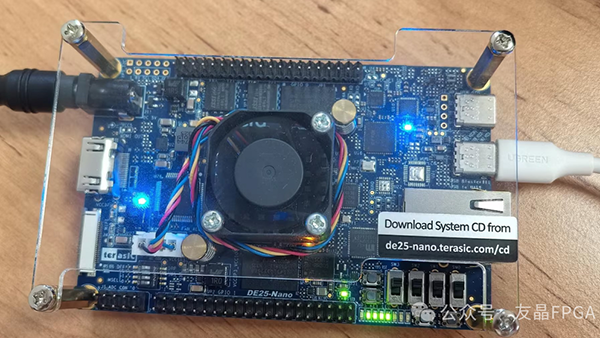

观察现象，加载rbf(.dtbo里面有加载rbf的指令)之前，FPGA 端LED不亮，加载后FPGA端LED亮起，且有一个LED闪烁：
本文部分截图参考Altera文
