前言
合成孔径雷达（SAR）是空间对地观测最强大的主动微波遥感手段，能够在全天时、全天候条件下提供高分辨率地表成像。三十余年来，欧洲SAR技术经历了从ERS-1到Sentinel-1的三代跨越，当前正面临分辨率、覆盖宽度与数据率之间固有矛盾的新一轮突破窗口。
本文基于欧洲空间局（ESA）2023年发布的《Satellite radio-frequency payloads and instruments Overview and challenges》，系统梳理SAR系统的架构演进、核心应用、数字波束成形（DBF）对传统性能边界的拓展、数字后端的工程挑战、新太空商业化趋势以及认知遥感的前沿方向。
文章以Sentinel-1为基准案例，结合ROSE-L、Sentinel-1 NG等未来任务以及CIMR辐射计的星上射频干扰（RFI）处理实践，全面呈现空间雷达遥感的技术全景与发展趋势，而高性能FPGA在星上载荷信号处理、成像算法、数据压缩等方面，发挥着重要作用。
一、引言：从ERS-1到数据洪流时代
1991年，ESA时任总干事Jean-Marie Luton在ERS-1卫星发射之际写道：“从太空观测地球是理解地球系统的关键……这对于全面评估人类活动对环境的影响至关重要。”三十余年后的今天，这句话的预见性愈发凸显——人为气候变化的证据持续积累，其影响已在全球范围内显现。卫星遥感以其“单一仪器提供全球一致性数据、规避交叉校准问题”的独特优势，成为不可替代的环境监测手段。
然而，低地球轨道遥感面临空间分辨率与时间分辨率之间的永恒矛盾：高分辨率成像通常意味着窄幅宽和长重访周期，而宽覆盖监测则需牺牲空间细节。新一代任务与用户需求要求更广的覆盖、更优的辐射与几何性能、更短的重访周期与更低的数据延迟——所有这些指向同一个方向：更多的数据。当前ESA运营任务每日产生超过25 TB新数据，分发数据量超过250 TB/天，且这一数字仍在快速增长。
在频率选择方面，星载雷达需综合考虑ITU频率分配、天线尺寸（决定波束宽度与增益）、传播效应（大气衰减与电离层影响）、距离与多普勒模糊度以及微波组件技术成熟度。典型频段及其应用包括：P波段（300 MHz-1 GHz）用于生物量与土壤湿度；L波段（1-2 GHz）用于农业、林业与土壤水分；C波段（4-8 GHz）用于海洋、陆地与农业监测；X波段（8-12 GHz）用于高分辨率成像；Ku/Ka波段用于冰雪与海洋观测。各频段ITU分配给地球观测雷达的带宽分别为：P波段6 MHz、L波段85 MHz、S波段150 MHz、C波段320 MHz、X波段600 MHz、Ku波段500 MHz、Ka波段500 MHz。
二、合成孔径雷达系统架构与演进
2.1 SAR的基本原理
SAR利用卫星平台沿航迹方向的运动，在不同方位位置发射并接收脉冲，通过相干处理等效合成一个远长于物理天线的虚拟孔径，从而获得极高的方位分辨率。为保证相干性，需满足：
脉冲重复频率（PRF）需足够高，确保同一目标在连续脉冲间始终位于天线主波束内；
回波时间窗需覆盖目标距离范围，典型地球观测SAR的PRI（脉冲重复间隔）约0.7 ms，回波时间约5-6 ms；
天线沿航迹长度与PRF共同决定方位模糊度性能。

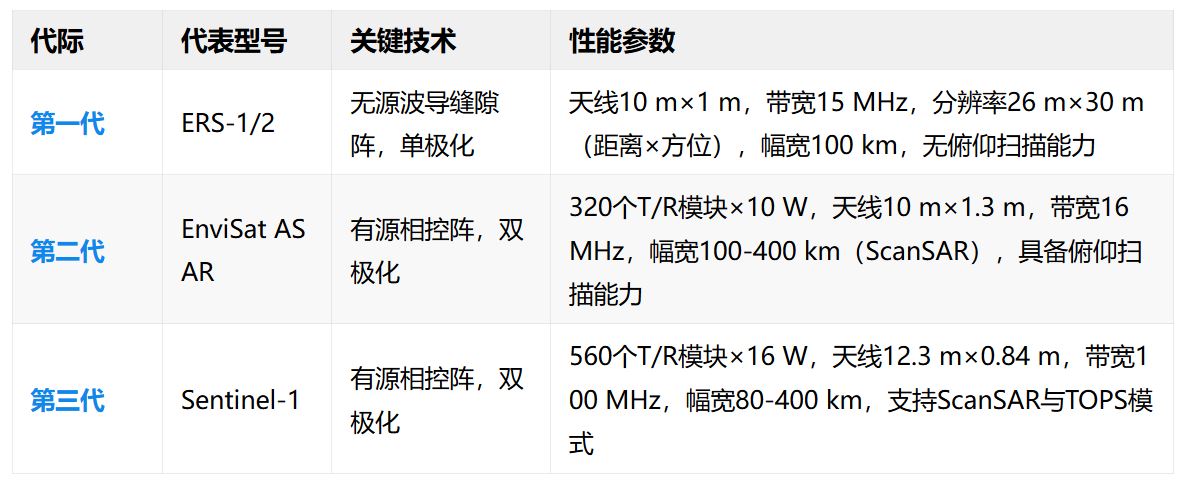

2.2 欧洲C波段SAR的三代演进
欧洲在C波段SAR的研制上积累了超过三十年的经验，完整展示了从机械扫描到电扫有源相控阵的技术跃迁：
Sentinel-1的设计选择具有典型意义。从模式需求分析，仪器需支持俯仰向快速波束扫描（用于ScanSAR与TOPS）以及方位向波束操纵（用于TOPS模式下的方位向扫描）。技术方案上曾有“多波束反射面SAR”与“有源相控阵SAR”两条路径。但反射面方案需要长焦距以满足宽俯仰扫描范围，且方位向扫描能力受限。综合考虑EnviSat ASAR的设计经验与TOPS模式的独特需求，Sentinel-1最终选择了有源相控阵天线方案。

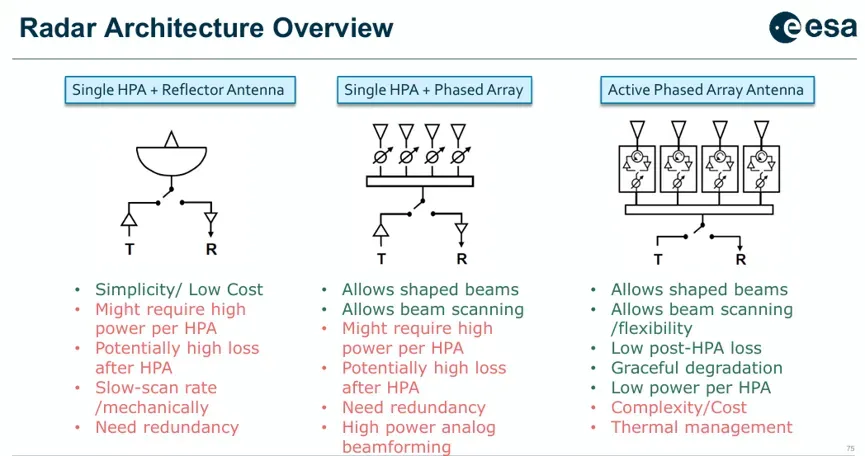

2.3 雷达架构的基本形态
从发射链路与天线组合的角度，星载雷达架构可分为三类：
单HPA + 反射面天线：结构简单、成本低，但每个HPA需承受高功率，HPA后损耗大，扫描速率慢（机械扫描），需冗余备份。
HPA阵列 + 反射面：可实现赋形波束与波束扫描，但仍需高功率HPA，HPA后存在损耗，需模拟域波束成形与冗余设计。
直接辐射有源相控阵（DRA） ：具备波束赋形与快速扫描灵活性，HPA后损耗低（T/R模块紧贴辐射单元），各单元功率较低，具备“优雅退化”特性（部分单元失效仅小幅影响性能）。代价是系统复杂度高、热管理挑战大。Sentinel-1即属此类。
三、SAR应用与Sentinel-1典型模式

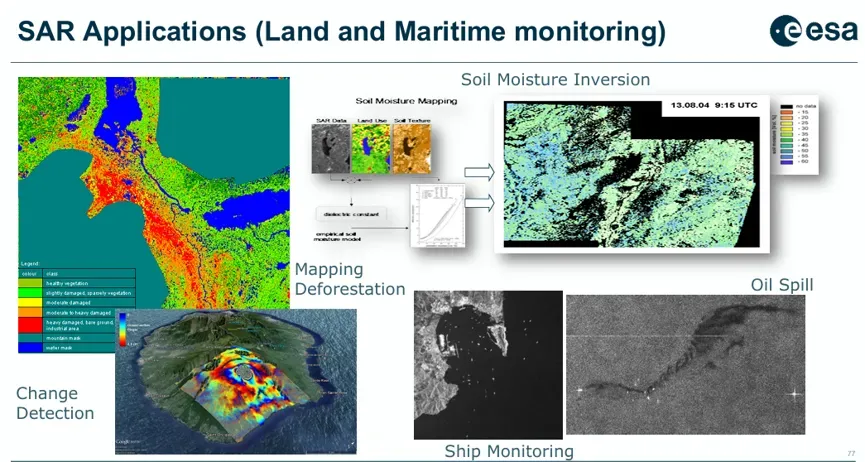

3.1 核心应用领域
SAR数据的应用覆盖陆地与海洋监测的广泛领域：
陆地监测：土壤湿度反演（通过后向散射系数与入射角关系）、农业作物类型识别与长势监测、森林生物量估算；
灾害响应：洪水制图（利用水体在SAR图像上的低后向散射特征）、地震形变测量（差分干涉测量，DInSAR）、火山活动监测（通过累积形变时间序列）；
海洋监测：海冰范围与漂移、船舶检测、溢油监测、海浪谱反演。
在干涉测量（InSAR）方面，Sentinel-1的短重访周期（6天）与高轨道控制精度使其成为全球形变监测的首选工具。典型案例如2020年6月23日墨西哥瓦哈卡州7.4级地震——通过震前与震后SAR图像的干涉处理，可生成视线向形变图，红色区域表示朝向卫星移动，蓝色区域表示远离卫星移动，为震源机制反演提供关键约束。
在灾害响应方面，2022年巴基斯坦季风洪水期间，Sentinel-1数据被快速处理生成洪水范围制图——暴雨强度为常年平均的9-10倍，全国大片区域被淹，影响数百万人口，SAR的全天候成像能力在此类云雨天气下尤为关键。在火山监测方面，利用2015-2020年间累积形变时间序列结合机器学习算法，可对加拉帕戈斯群岛火山喷发概率进行预测性制图。

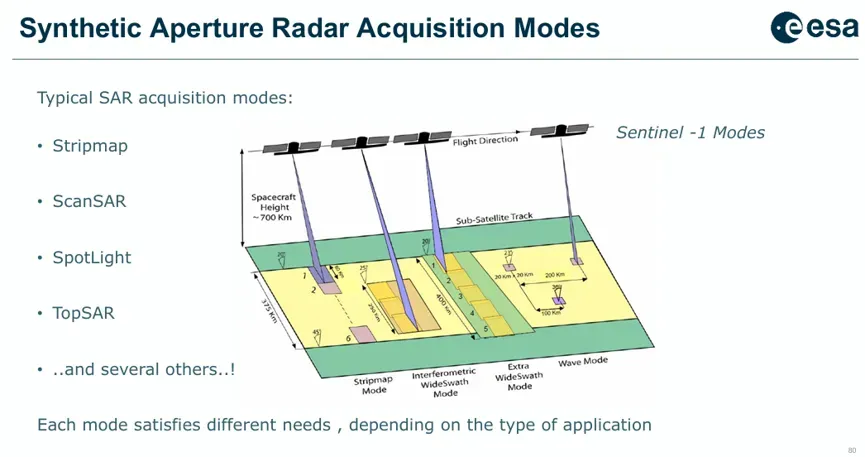

3.2 Sentinel-1的成像模式
Sentinel-1根据不同应用需求提供多种成像模式：
条带模式（SM） ：固定波束指向，提供最高分辨率（5 m×5 m），幅宽80 km，适用于局部详细观测；
干涉宽幅模式（IW） ：采用TOPS（Terrain Observation with Progressive Scans）技术，在方位向和俯仰向同时扫描，实现250 km幅宽与5 m×20 m分辨率，是干涉测量与广域监测的主力模式；
波浪模式（WV） ：沿轨道每隔一定距离采集20 km×20 km小区域，用于海浪谱反演，传输占空比低。

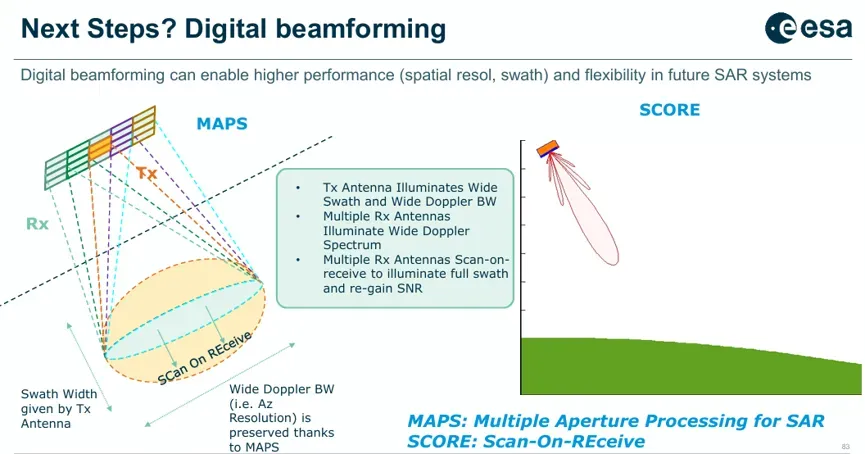

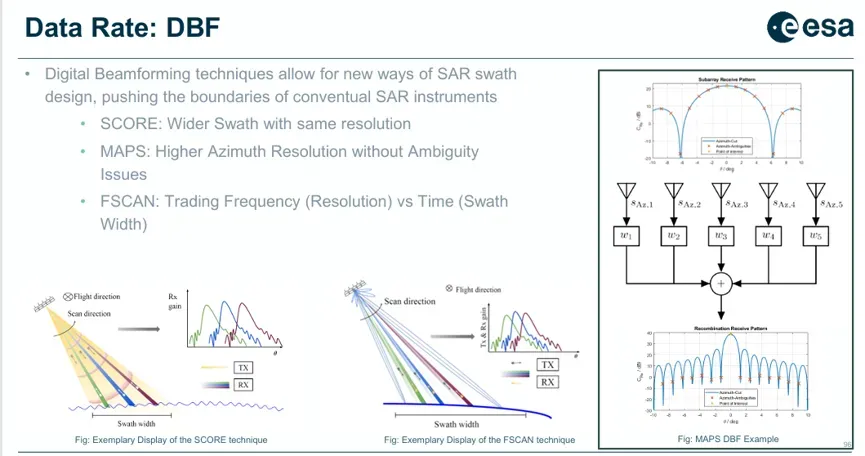

四、数字波束成形对SAR性能的拓展
数字波束成形正在从根本上改变SAR系统的设计空间，突破了传统单通道SAR在分辨率与幅宽之间的硬性约束。

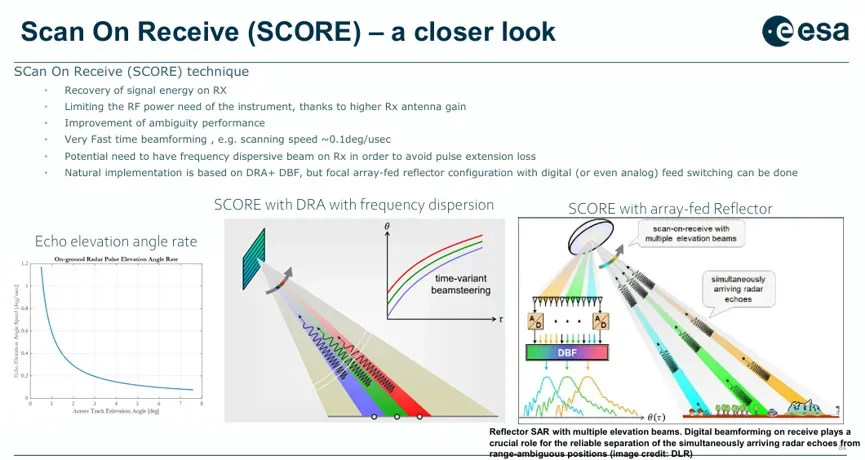

4.1 SCORE（Scan-On-REceive，接收扫描）
SCORE技术利用DBF在接收期间对俯仰向波束进行快速电子扫描，使其始终跟踪来自不同距离地面的回波信号。其核心价值在于：
恢复信号能量：通过提高接收天线增益，补偿发射功率的不足，从而降低仪器对高功率HPA的依赖；
改善模糊度性能：通过空域滤波抑制来自距离模糊区域的干扰信号；
极高扫描速度：俯仰向波束扫描速率需达约0.1度/微秒量级；
频率色散补偿：宽带信号需在接收波束中引入频率色散，以避免脉冲扩展损耗。
SCORE的自然实现方案是“DRA + DBF”，但也可通过阵列馈电反射器配合数字（或模拟）馈源切换实现。

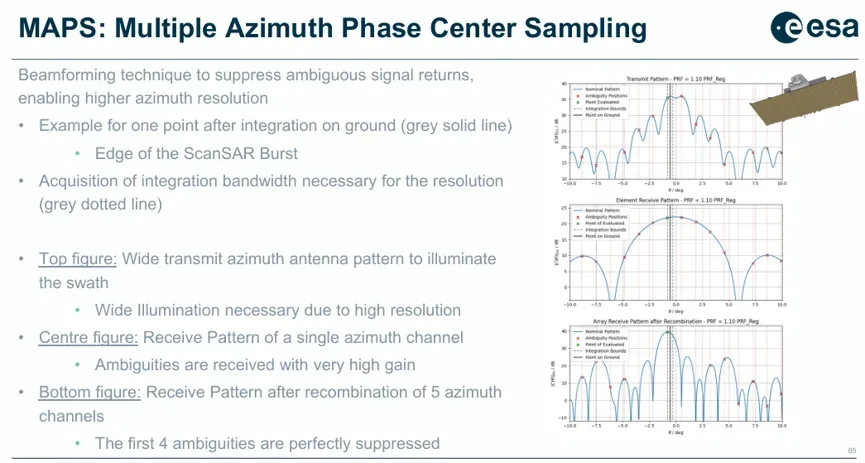

4.2 MAPS（多孔径处理）与方位模糊抑制
在方位向，MAPS技术将接收天线分为多个子孔径，通过DBF在方位向形成多个接收波束。具体而言：
宽发射波束（方位向）用于照射所需幅宽，但由于波束宽，模糊信号（来自相邻脉冲周期）同样被高增益接收；
多通道接收后，通过5个方位通道的复加权重组，可完美抑制前4个模糊信号，同时保持期望信号增益；
等效效果是：在保持较高PRF以避免方位模糊的前提下，通过DBF实现方位向高分辨率与宽幅宽的兼得。
4.3 FSCAN：频率与时间的灵活折中
FSCAN技术允许在频率分辨率（距离向）与扫描时间（幅宽）之间进行动态权衡，根据不同任务需求优化系统参数。

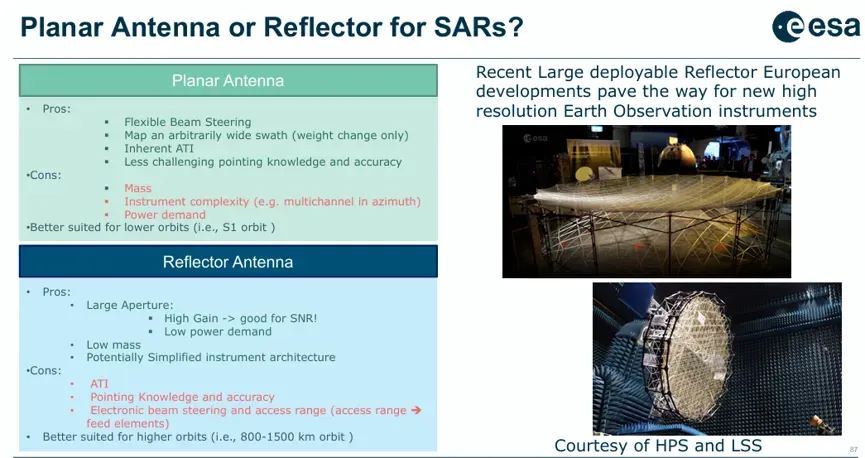

4.4 平面天线与反射面天线的再权衡
DBF技术的成熟使得传统“平面天线 vs 反射面天线”的选择重新开放：
平面天线（DRA） 优势在于灵活波束指向、可支持任意宽幅宽（代价仅为质量增加）、固有沿航迹干涉（ATI）能力、较低的点向精度要求。劣势是质量大、仪器复杂（多通道）和功耗高。更适合低轨道（如Sentinel-1的~700 km轨道）。
反射面天线 优势在于大口径带来的高增益（利于信噪比）、低功耗需求、质量轻、潜在更简化的仪器架构。劣势是ATI能力受限、对指向精度要求苛刻、电子扫描角度范围有限。更适合高轨道（800-1500 km）。近年来欧洲在大型可展开反射器方面的技术进步，为新一代高分辨率EO仪器铺平了道路。
对于未来任务，大口径反射面天线结合阵列馈电与DBF正成为极具吸引力的方案，兼顾了高增益、低功耗与灵活性。
五、未来SAR任务与性能跃升

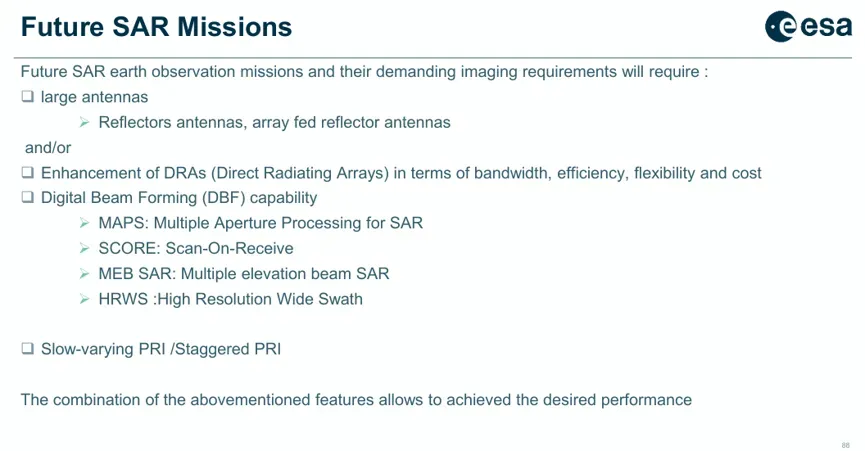

5.1 下一代SAR任务的关键需求
未来SAR任务（如ROSE-L、Sentinel-1 NG）对成像性能提出更高要求：
更大天线口径（反射面或增强型DRA）以提升增益与分辨率；
更宽的工作带宽（>100 MHz）以支持高分辨率；
多通道接收（俯仰向×方位向）以支持SCORE与MAPS；
数字波束成形能力作为基本配置；
慢变/随机PRI（Staggered PRI）技术以避开干扰与模糊。

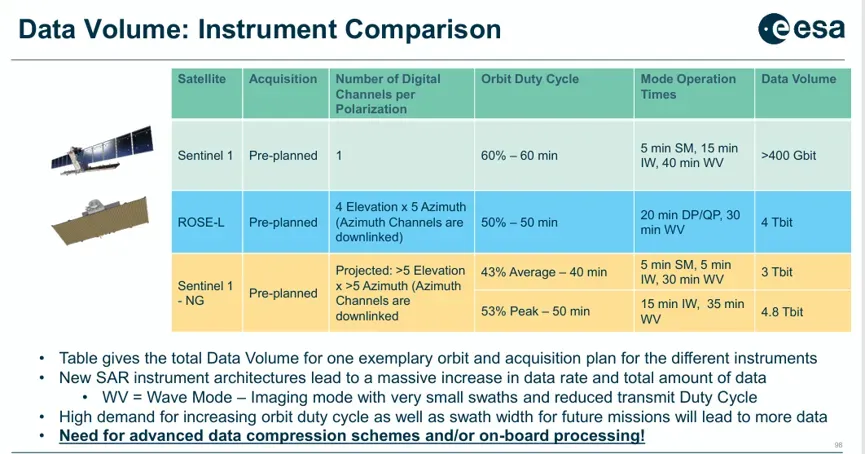

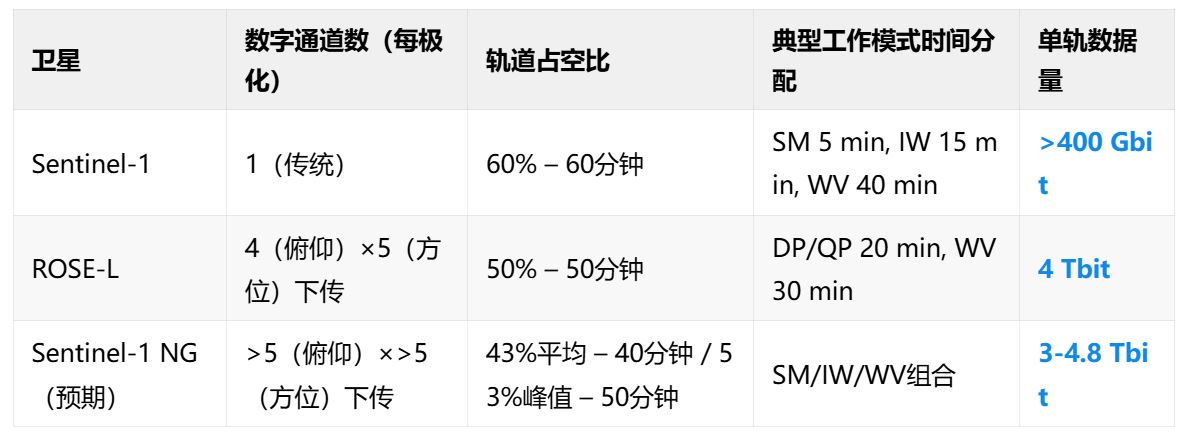

在数据量层面，对三种典型仪器的单轨数据量比较如下：
可见，数据量提升了一个数量级，需要研究高级数据压缩方法和星上处理。

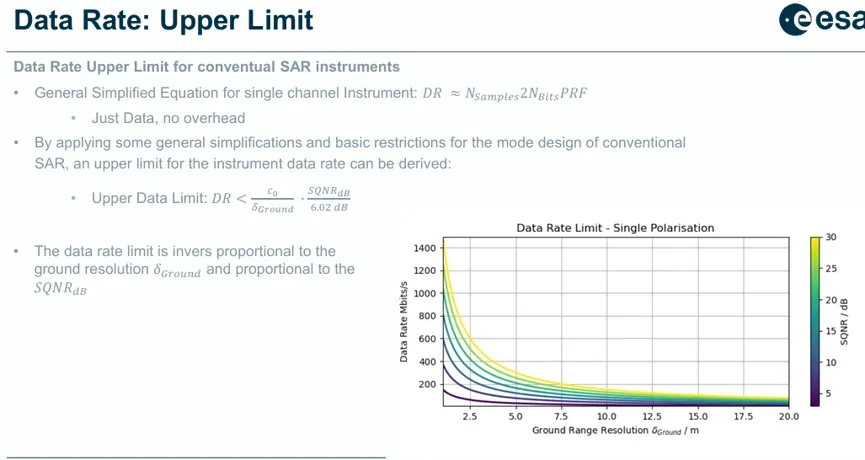

5.2 数据率的上限推导
对于传统单通道SAR仪器，数据率可近似为：
该公式揭示了一个根本性约束：数据率上限与分辨率成反比——分辨率每提升一倍，数据率至少翻倍。而SCORE、MAPS与FSCAN等技术正是通过DBF打破这一硬约束，在新的维度上换取性能。
六、新太空SAR：商业化浪潮

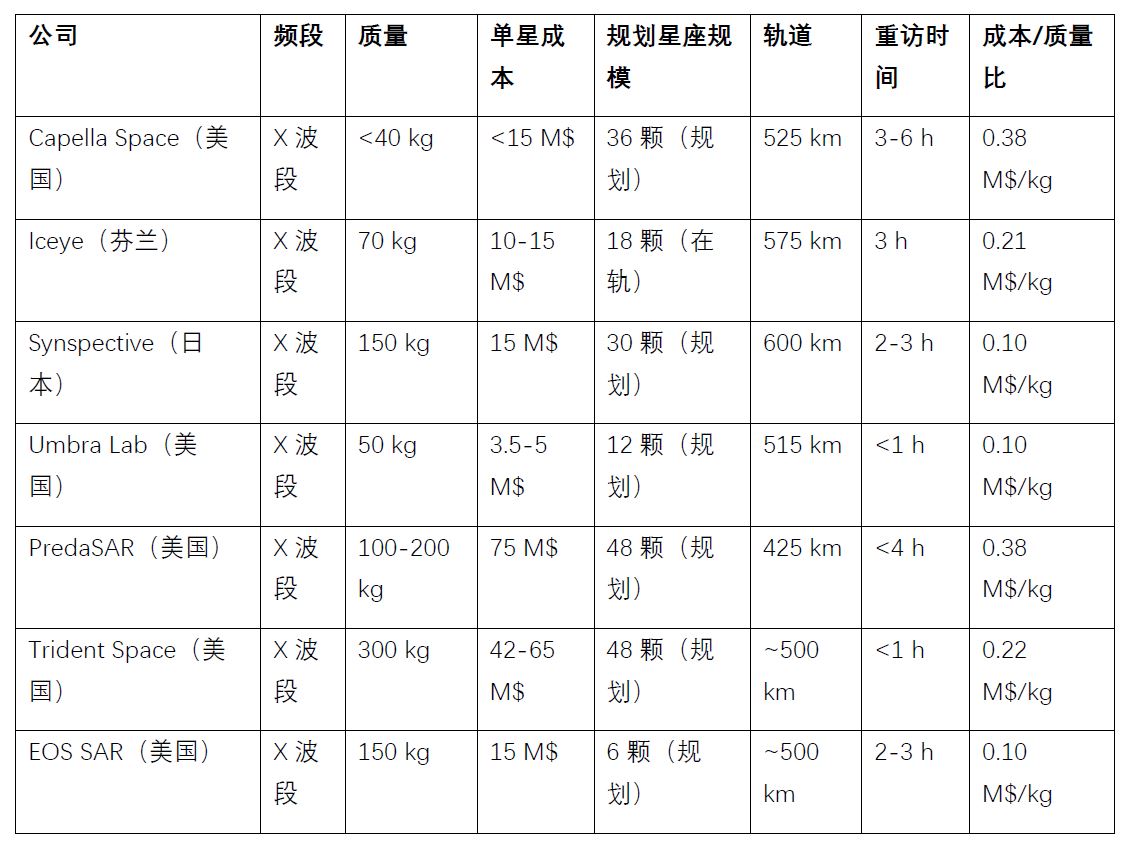

近年来，全球涌现出大量商业SAR公司，推动了SAR平台的小型化、星座化与成本降低。主要参与者包括：
这些商业SAR系统呈现以下趋势：极端垂直整合（设计→研发→集成→测试→发射全链条内部完成）、批量生产降低单星成本、星座化部署实现小时级重访，以及多基地与分布式SAR应用的潜力。虽然这些商业系统在性能（分辨率、辐射定标精度）上尚不能完全替代Sentinel-1等国家任务，但其快速迭代能力与商业模式创新正在深刻改变遥感数据市场的格局。
七、FPGA数字后端：从采样到星上处理
7.1 传统后端功能与新型需求

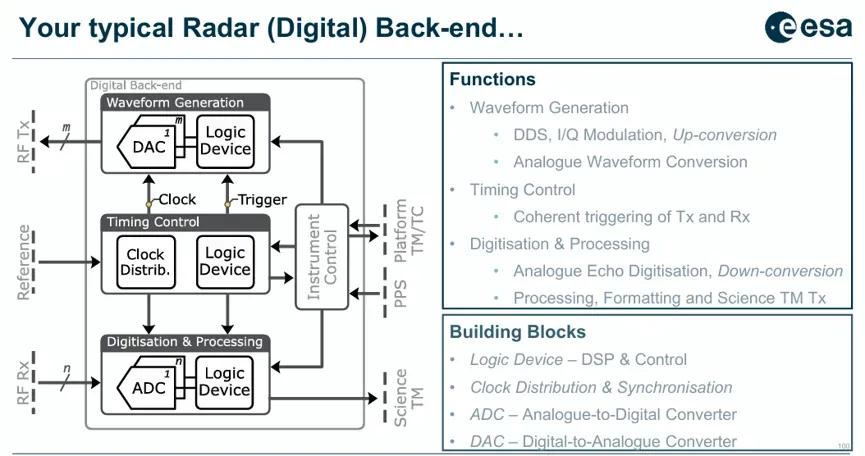

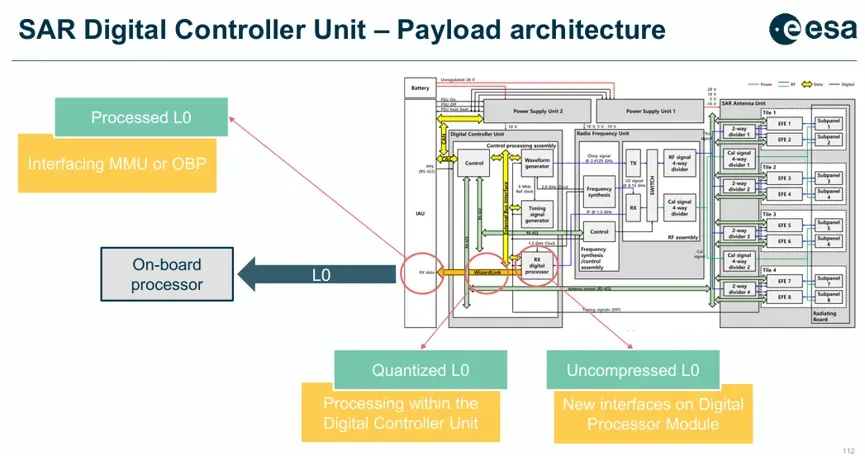

典型雷达数字后端包含三大功能模块：
波形生成：直接数字合成（DDS）、I/Q调制与上变频；
定时控制：发射与接收的相干触发与同步；
数字化与处理：回波采样、下变频、数字处理、格式化与科学遥测数据生成。

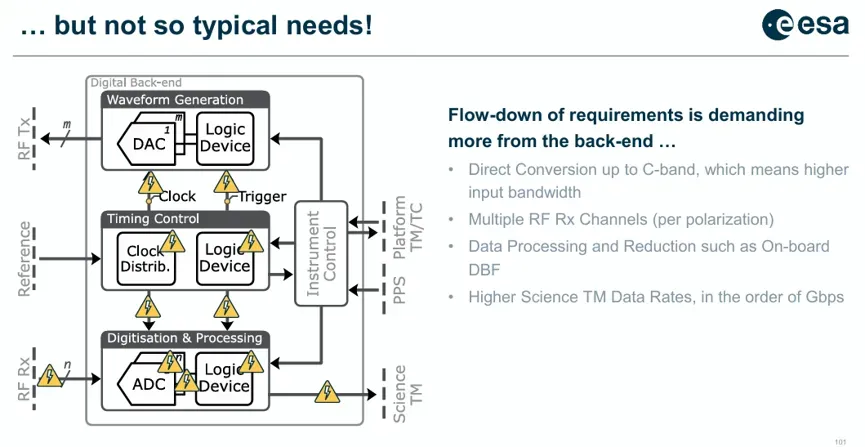

然而，新一代SAR任务的需求正对后端提出远超传统的严苛要求：
直接射频采样：要求ADC/DAC具备高达C波段（甚至Ka波段）的直接转换能力；
多通道接收：每极化多路RF接收通道（如ROSE-L的4俯仰×5方位=20通道），通道间采样相位差需控制在皮秒级（<10⁻¹² s） 以内，通过JESD204等高级时钟分配与同步协议实现；
极高数据率：科学遥测数据率达Gbps量级；
星上数据缩减：DBF运算、RFI检测与解算需在后端完成，以降低下传数据量。

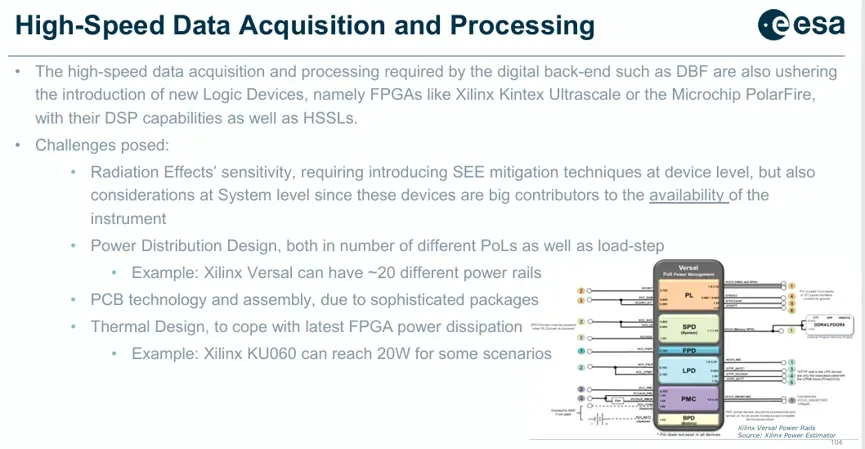

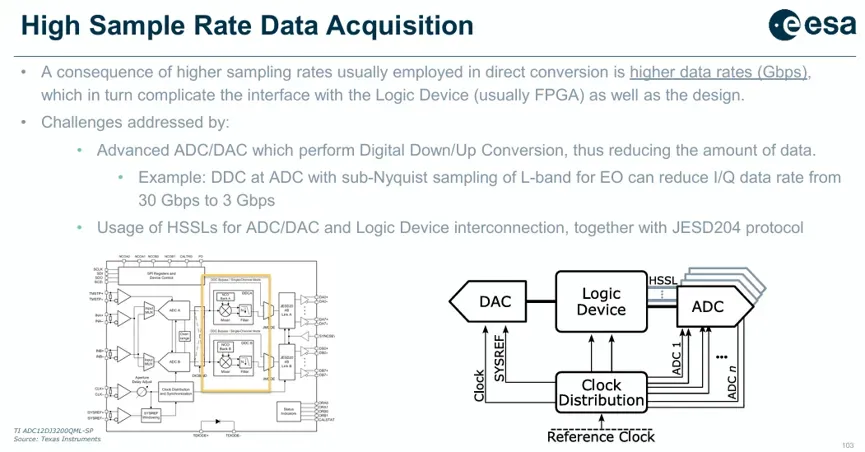

7.2 高采样率与逻辑器件挑战
高采样率（典型3.2 Gsps）的直接后果是接口数据率暴涨。应对策略包括：
在ADC内部集成数字下变频（DDC） 功能，通过欠采样与下变频将数据率从30 Gbps降至3 Gbps（如L波段EO应用）；
采用高速串行链路（HSSL） 与JESD204协议连接ADC/DAC与FPGA。
在逻辑器件层面，Xilinx Kintex Ultrascale、KU060以及Microchip PolarFire等空间级FPGA被引入，具备强大的DSP能力与HSSL接口。但工程挑战同样突出：
辐射效应（SEE） 敏感性，需在器件级引入单粒子效应缓解技术（如三模冗余、动态刷新），同时在系统级进行可用性分析；
电源分配设计复杂——Xilinx Versal约需20路不同电源轨，且需应对大电流负载瞬态；
高密度封装对PCB工艺与组装提出更高要求；
热设计压力增大——KU060在某些场景下功耗可达20 W。
7.3 欧洲工业界的最新研发

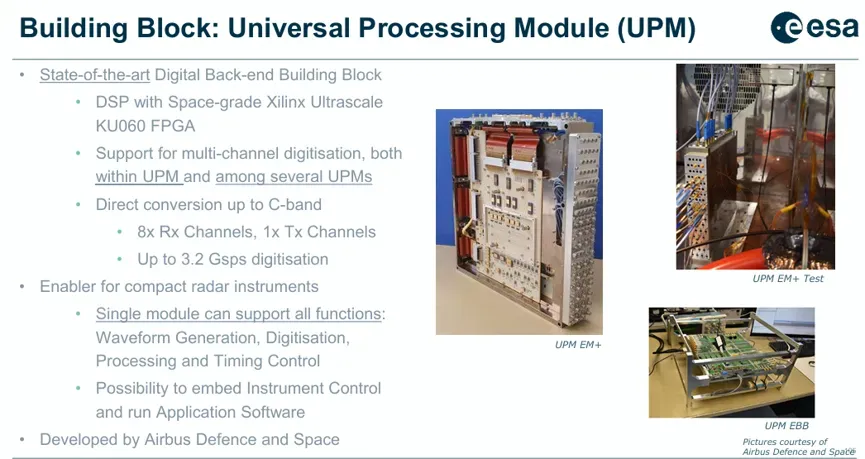

空客防务与航天公司开发的UPM（通用处理模块） 代表了当前数字后端的先进水平：
基于空间级Xilinx Ultrascale KU060 FPGA；
支持多通道数字化（模块内部及模块间）；
直接转换至C波段；
8路接收通道 + 1路发射通道；
采样率最高3.2 Gsps；
单模块集成波形生成、数字化、处理与定时控制全功能，并支持嵌入仪器控制与应用软件。

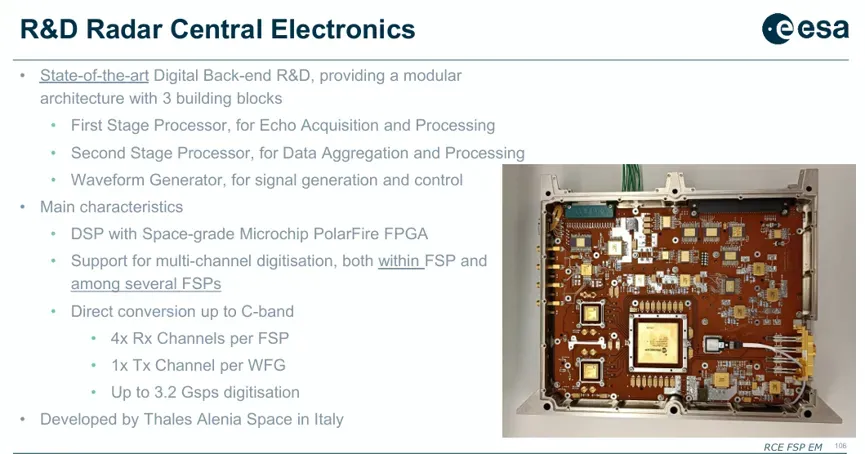

泰雷兹阿莱尼亚宇航公司（意大利） 则开发了模块化三单元架构：
第一级处理模块（FSP） ：回波采集与初步处理（基于Microchip PolarFire FPGA，每模块4路Rx通道）；
第二级处理模块（SSP） ：数据聚合与高级处理；
波形发生器（WFG） ：信号产生与控制（每模块1路Tx通道）；
同样支持直接C波段转换与最高3.2 Gsps采样率。

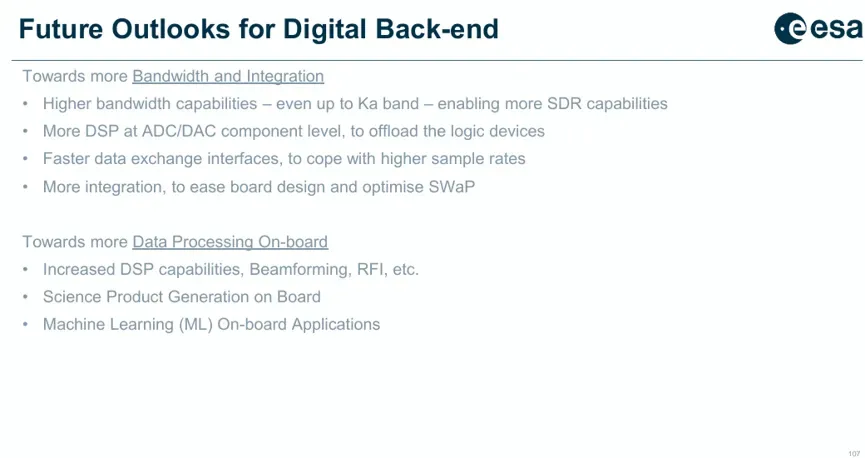

7.4 未来后端发展方向
更高带宽：扩展至Ka波段直接采样，实现更强的软件定义无线电能力；
更智能的ADC/DAC：在转换器内部集成更多DSP功能（DDC、DUC、数字预失真），卸载FPGA负担；
更快的数据交换接口：应对多通道Gbps级数据流；
更高集成度：进一步优化SWaP（尺寸、质量与功耗）；
星上科学产品生成：直接在轨完成图像聚焦、分类、目标检测与RFI标记。

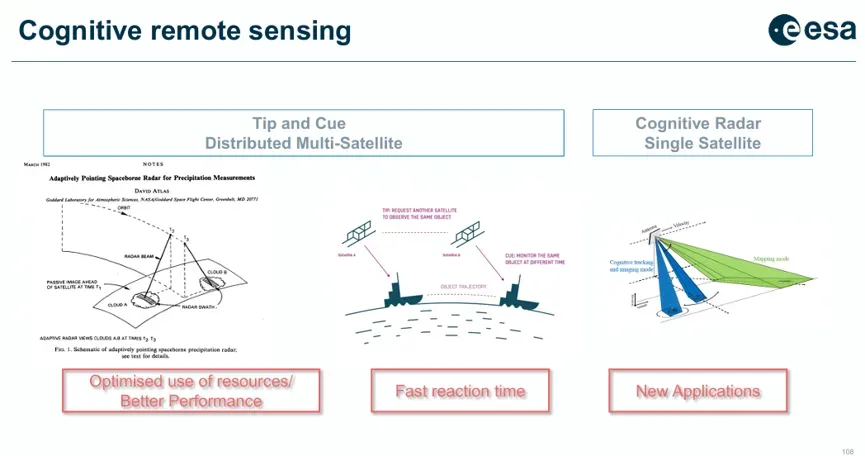

八、认知遥感与星上智能处理
8.1 “认知”的定义与价值
“认知微波遥感”赋予仪器在轨感知、理解与响应的闭环能力。其潜在应用场景包括：
SAR：快速响应的“提示-确认”（tip-and-cue）系统——识别移动冰山、船舶或其他目标，自动引导后续高分辨率观测；
微波辐射计：实时标记与分类射频干扰（RFI），动态调整观测策略或数字处理算法以规避/消除干扰；
降水/气象雷达：识别关键大气现象后，自动切换至更高分辨率与更长积分时间模式以提升科学回报；
雷达高度计：检测海面高度中尺度现象或灾难性事件（如海啸前兆），触发加密观测。

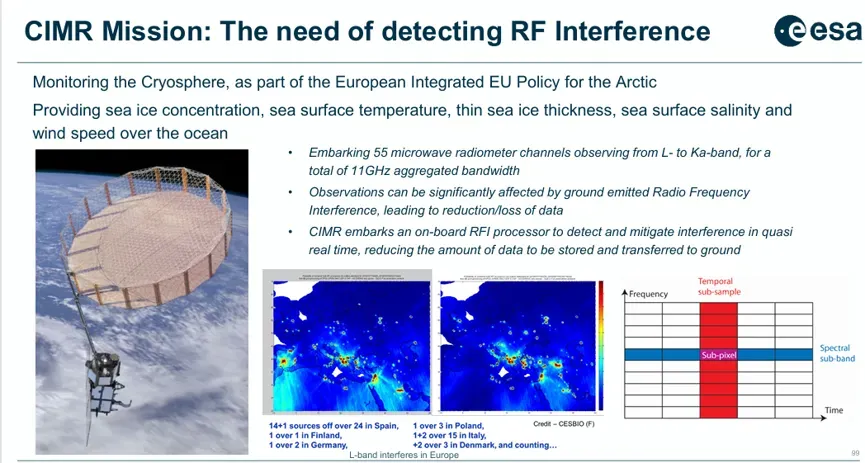

8.2 实际案例：CIMR的星上RFI处理器
哥白尼成像微波辐射计（CIMR）任务是星上智能处理的典范。该任务搭载55个微波辐射计通道，覆盖L波段至Ka波段，合计聚合带宽达11 GHz。这些观测数据极易受地面RFI污染（如雷达、通信设备发射），若将所有原始数据下传，数据量不可接受。
CIMR的解决方案是在星上嵌入专用RFI处理器，在轨完成干扰检测与缓解（包括时域、频域与极化域检测算法），仅将“干净”的观测数据或RFI标记元数据下传，显著降低下行链路需求与地面处理负担。
九、挑战与未来展望
综合SAR系统演进、数字后端工程与认知智能三条线索，未来十年星载雷达遥感面临的核心挑战可归纳如下：
1. 数据爆炸与星地链路瓶颈：新型DBF SAR的数据率相较Sentinel-1提升10倍以上（4 Tbit/轨 vs 0.4 Tbit/轨）。仅依靠更高的压缩比难以根本解决，需星上智能数据筛选与科学产品生成。
2. 商业与体制任务的互补与竞争：新太空SAR提供小时级重访与灵活订购，但辐射定标与长周期稳定性尚难与Sentinel系列匹敌。如何实现二者数据的互操作与联合反演是重要方向。
3. 数字后端的辐射耐受性：先进FPGA（如7nm级）的单粒子效应敏感性显著增加，需从工艺、设计、软件三层面构建系统的抗辐射能力。
4. 认知遥感的“人在回路”新范式：从“预先编程-数据下传-地面处理”向“在轨感知-自主决策-智能下传”的转变，需解决算法可靠性验证与任务安全性的监管问题。
5. 频率资源紧张与RFI日趋严重：更多雷达与通信系统使用相近频段（尤其是L/C/X波段），RFI成为越来越棘手的挑战，需在星上处理（如CIMR）与频谱管理政策两方面同时应对。
结论
从ERS-1到Sentinel-1，欧洲星载SAR技术完成了从单通道机械扫描到多模式有源相控阵的跨越。当前，数字波束成形正在开启第四代SAR的篇章——SCORE、MAPS与FSCAN等技术使分辨率与幅宽的传统矛盾获得新的解空间，代价是数据率提升一个数量级以上。支撑这一范式转变的，是高性能数字后端（高速ADC/DAC、宇航级FPGA、先进时钟分配）与星上智能处理（RFI抑制、科学产品生成、机器学习推理）的共同进步。
与此同时，新太空商业SAR星座的崛起为遥感市场注入了全新的节奏与活力。面向2030年，星载雷达遥感的关键词将是：数字化（全数字后端与DBF）、智能化（认知遥感与星上处理）与商业化（低成本星座与敏捷响应）——三者协同，共同构建下一代地球观测体系。
参考文献
本文内容综合自ESA/ECSAT 2023年《Satellite radio-frequency payloads and instruments Overview and challenges》（EDHPC 2023）地球观测部分
