Vivado DFX技术：实现 FPGA 部分动态重配

摘要

动态功能交换（Dynamic Function eXchange, DFX）是 Xilinx/AMD Vivado 设计工具链中用于实现 FPGA 部分动态重配置的重要技术。它允许在系统运行过程中，仅重配置 FPGA 中的部分区域，而不影响其他区域持续工作，从而在不中断系统整体服务的前提下，实现功能切换、资源复用和系统升级。DFX 的本质，是将 FPGA 的某一部分视为可时分复用的“可重配置区域”，将其与静态区域解耦，并通过控制逻辑在运行时动态加载不同功能模块。

随着 FPGA 在通信、工业控制、边缘计算、雷达、图像处理和高性能计算领域的广泛应用，DFX 技术越来越受到重视。它为设计者提供了一个新的思路：在器件资源有限的前提下，通过时间复用来扩展可实现功能；在系统可靠性和响应实时性要求较高的场景中，DFX 可显著提升平台灵活性与维护效率。本文基于 Vivado Design Suite User Guide: Dynamic Function eXchange (UG909) 的核心思想，对 DFX 的概念、架构、设计流程、关键约束、配置接口、应用场景以及工程实践要点进行梳理与总结。

1. 引言

传统 FPGA 设计通常采用“固定功能、固定资源”的思路：在上电后，整个 FPGA 的逻辑和硬件功能基本固定，除非重新下载全量 bitstream，否则无法改变已实现功能。这样的方式简单稳定，但在很多应用场合下存在明显局限性。

例如：

• 某些应用需要在相同 FPGA 上切换不同算法模块；

• 某些系统需要在不中断现场业务的情况下进行功能升级；

• 某些平台希望通过资源复用来降低成本和功耗；

• 某些高可靠场景要求关键逻辑保持运行，而仅更新部分处理功能。

DFX 的出现正是为了解决这些问题。它允许 FPGA 在运行过程中重配置某个区域，而其他区域继续正常工作，形成“静态区域持续运行 + 动态区域按需切换”的设计架构。这种思路既保留了 FPGA 高并行度的优势，又能在运行时按需加载不同功能模块，实现更高的灵活性和更优的资源利用率。

从设计哲学上看，DFX 不是简单地让 FPGA 重新编程，而是一种系统级架构方法。它要求设计者将 FPGA 划分为静态区和动态区，并通过约束、时序管理、配置接口和运行时控制逻辑协同工作，以实现安全可靠的功能切换。

2. DFX 的核心思想

DFX 的核心目标是：在系统不发生全停机的前提下，动态改变 FPGA 中某一部分功能实现。实现这一目标的关键在于以下几个基本构件：

• 静态区域（Static Region）

  • 一般包含外部接口、控制器、总线桥接、时钟管理、状态机、I/O 和其他必须持续运行的逻辑。

  • 静态区域通常在系统整个生命周期中保持稳定，不参与功能切换。

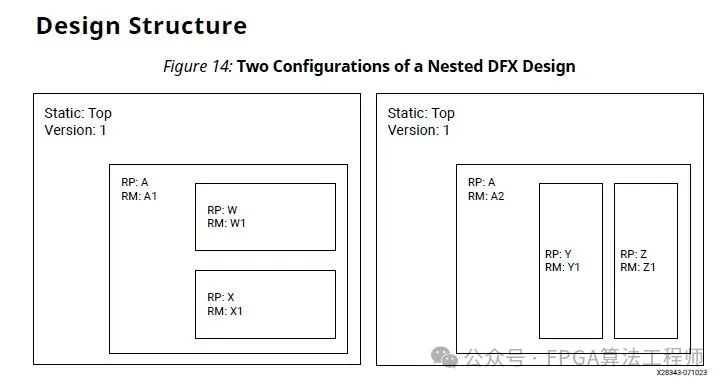

• 可重配置区域（Reconfigurable Partition, RP）

  • FPGA 中被预留出的区域，用于装载不同的功能模块。

  • 该区域在物理上固定，大小和位置由 floorplanning 和 Pblock 约束确定。

  • 其作用类似于“插槽”，在运行时可放入不同 Reconfigurable Module（RM）。

• 可重配置模块（Reconfigurable Module, RM）

  • 是装载到 RP 中的具体实现模块。

  • 不同 RM 代表不同功能，例如不同的算法、协议栈、滤波器、编码器、接口控制器等。

  • 同一 RP 可以在不同时间加载不同 RM。

• Partial Bitstream

  • 仅包含被重配置区域变化的位流信息。

  • 与全量 bitstream 不同，全量 bitstream 会覆盖整个 FPGA；partial bitstream 只更新指定区域，保持其他区域不受影响。

• Full Bitstream

  • 配置整个 FPGA 的完整位流。

  • DFX 并不否定全局重新配置，但其重点在于“部分重配”。

DFX 的显著特点，是它能够让一块 FPGA 在功能层面实现“时间分片”资源复用。与传统设计相比，它在满足系统实时性和稳定性要求的前提下，带来了更高的灵活性和扩展能力。

3. DFX 的系统架构与典型应用模式

一个标准的 DFX 系统，通常包含以下几部分：

• 静态逻辑区域

  • 处理系统接口、DDR 控制器、总线中断管理、状态监控、安全控制等。

  • 这些逻辑需要持续稳定，不应被动态重配置影响。

• 动态逻辑区域

  • 例如视频处理模块、算法加速器、通信链路处理器、加密模块等。

  • 这些模块按需切换，适合时间分片模式。

• 配置控制逻辑

  • 负责在运行时加载 partial bitstream。

  • 可通过 ICAP、PCAP、AXI-ICAP 或 DMA 方式进行配置。

  • 在大多数嵌入式与 SoC 系统中，配置控制器通常由处理器或专用控制器实现。

• 外部存储器或配置介质

  • 存放不同 RM 的 partial bitstream。

  • 常见介质包括 DDR、QSPI、SD 卡、Flash 等。

• 运行时管理软件

  • 负责监测系统状态、选择需要加载的功能模块、发起重配置过程，并在切换前后执行同步和状态保护逻辑。

从工程角度看，DFX 适合以下典型体系结构：

• “主控 + 静态接口 + 动态算法区”的结构；

• 高可靠系统中“关键控制链路保留静态运行”的结构；

• 资源受限平台中“用同一逻辑区域切换不同功能”的结构；

• 需要在线升级功能但不允许全局掉电的结构。

4. Vivado 中 DFX 设计的基本流程

在 Vivado 中实现 DFX，通常需要经历一系列明确步骤。UG909 所强调的关键点，是 DFX 不是单纯写代码，而是一套完整的设计与实现流程。

4.1 设计分区与约束

首先，需要在顶层设计中明确哪些区域是静态区域，哪些区域是可重配置区域。通常做法是：

• 在顶层 RTL 中保留静态逻辑；

• 在可重配置区域中设计一个 RP；

• 为 RP 分配固定的物理位置与资源边界；

• 使用 Pblock、floorplanning 和约束文件控制其布局与资源边界。

这一步是 DFX 设计的基础，因为重配置区域的物理边界必须被设计者明确约束，否则后续生成的 partial bitstream 可能不稳定或不可重用。

4.2 模块划分与接口规范

RP 之内的模块必须具备较清晰的接口边界。一般要求：

• 各 RM 之间遵循统一的顶层接口；

• 端口定义一致，保证动态切换前后可被静态区域正确访问；

• 需要建立周期稳定的时钟和复位策略；

• 接口上的握手、状态、控制信号必须满足一致约束，避免切换时出现不一致。

这一步非常关键，因为 DFX 的一个核心问题不是“能否切换”，而是“切换是否安全”。如果 RP 端口协议不一致，静态逻辑可能无法正确理解新模块状态，甚至出现时序或握手错误。

4.3 生成多重实现方案

Vivado 中可以针对同一个 RP 生成多个 RM 实现。例如：

• RM_A：视频编码算法；

• RM_B：图像滤波算法；

• RM_C：目标检测加速器。

每个 RM 都需要按同一 RP 的接口规范实现，并分别产生各自的实现结果。设计工具会生成：

• 静态逻辑 bitstream；

• 每个 RM 的 partial bitstream；

• 组合后的全量配置集合。

这一过程体现了 DFX 的“模块化设计”思想：同一结构框架下，不同功能模块可以由不同工程团队开发和迭代。

4.4 位流生成与配置

DFX 的位流生成流程通常包括：

• 综合静态逻辑；

• 实现 RP 中多个 RM；

• 生成 full bitstream；

• 生成 partial bitstream；

• 验证配置时序和资源占用。

最终的配置行为有两种常见模式：

• 启动时加载 full bitstream；

• 运行时通过配置接口加载 partial bitstream，更新 RP 功能。

这意味着系统在启动后可先完成静态逻辑初始化，再通过软件或硬件控制器动态加载“功能模块”。

5. 关键设计约束与工程注意事项

DFX 不只是工具能力，更是一套设计约束体系。若不遵循其要求，动态重配置可能失败，甚至导致系统无法稳定恢复。下面总结几个关键注意事项。

关键约束、属性与 Tcl 命令：

5.1 资源边界与 floorplanning

RP 必须在物理上有明确边界，不可与邻近逻辑混杂。为了保证配置可靠性，需要：

• 预留稳定的 Pblock 范围；

• 控制 CLB、BRAM、DSP、I/O 和布线等资源布局；

• 防止动态区与静态区的逻辑相互穿插，造成不可重配置问题。

这一步决定了后续重配置的可行性和稳定性。

5.2 时序与 clocking

动态模块中的时钟、复位和时序路径必须被设计规整。常见问题包括：

• 动态区钟源与静态区不一致；

• 复位域不一致；

• 某些路径在模块切换时出现竞争和亚稳态；

• 配置时的时钟门控导致逻辑状态不一致。

因此，DFX 设计必须对时钟和复位做全局规划，确保静态区在切换时仍能保证接口的稳定性。

5.3 接口一致性

不同 RM 尽管功能不同，但必须满足相同的接口协议。否则：

• 静态逻辑无法统一读写；

• 数据总线无法识别新模块；

• 控制寄存器映射变化会造成运行时异常。

因此，DFX 的设计方法通常强调“接口标准化”，即每个 RM 都必须遵守同一协议栈和地址映射规范。

5.4 状态管理与安全切换

真正可靠的 DFX 系统需要考虑“切换时机”和“异常恢复”。常见实践包括：

• 在重配置前，先停用模块输出；

• 清空 FIFO、状态寄存器和缓冲区；

• 对输入输出进行同步控制；

• 在完成 dynamic reconfiguration 后重新启动模块；

• 对配置过程中可能出现的失败场景做容错处理。

这使得 DFX 系统更像实时系统管理，而不是单纯的配置操作。

6. 配置接口与运行时加载机制

UG909 中强调，DFX 的配置过程需要一个可控的配置通道。常见配置接口包括：

• ICAP（Internal Configuration Access Port）

  • FPGA 内部配置端口；

  • 适合在系统运行时内部发起 partial reconfiguration；

  • 适用于需要实时动态加载的场景。

• PCAP（Processor Configuration Access Port）

  • 主要用于处理器控制配置；

  • 在 Zynq / Zynq UltraScale+ 等 SoC 平台中应用广泛；

  • 通常由 PS 侧发起配置过程。

• AXI-ICAP

  • 通过 AXI 总线接入 ICAP；

  • 更便于在 SoC 上与软件控制逻辑集成。

• DMA / 专用配置控制器

  • 在高吞吐、复杂系统中，配置数据可能通过 DMA 通道搬运到 FPGA 配置逻辑。

其中，ICAP 与 PCAP 都属于配置执行核心。设计者需要根据平台选择最合适的接口，并确保配置时钟、配置数据路径和状态反馈链路稳定可靠。

配置过程不是“直接写内存”那么简单，而是需要正确执行位流加载、地址锁定、状态校验和环境恢复。它本质上是一种受控的运行时重配置过程，因此设计者必须把它视为系统功能的一部分，而不是简单的调试动作。

7. DFX 的优势与典型价值

DFX 的价值体现在多个层面。

首先，它提升了 FPGA 的资源利用率。多个功能模块可以共享同一块可重配置区域，从而在有限资源条件下支持更强的功能组合能力。

其次，它增强了系统灵活性。通过 runtime reconfiguration，可以在不关停系统的前提下切换不同功能实现，提高整体系统的适应能力。

第三，它支持在线升级与维护。在某些高可靠或者长期服务场景中，系统可以在不影响业务的情况下更新算法模块、通信协议、控制逻辑甚至安全功能。

第四，它适用于复杂多模式应用。比如：

• 一块 FPGA 同时支持视频处理和机器视觉；

• 处理器平台与不同算法模块切换；

• 通信链路根据状态切换不同协议处理模块；

• 低功耗模式下启用轻量模块，高性能模式下启用重计算模块。

从总体上看，DFX 是 FPGA 面向“动态系统”的一种关键能力，它体现了硬件系统从“固定能力”向“按需能力”演进的趋势。

8. DFX 的应用场景

DFX 在现代 FPGA 系统中具有广泛的工程价值，常见应用包括：

• 通信系统

  • 根据链路状态动态切换不同的调制解调、编码和滤波模块；

  • 实现协议栈在线升级；

  • 支持多标准兼容和功能切换。

• 视频与图像处理

  • 在同一 FPGA 上切换不同的图像处理算法，如去噪、增强、目标检测、特征提取等；

  • 利用时间复用实现高性能处理任务。

• 工业控制

  • 运行时切换控制算法、通信接口和安全策略；

  • 在不中断生产线的前提下，升级控制逻辑。

• 雷达与电子对抗

  • 通过动态重配置切换波形处理链路、数字前端和检测算法；

  • 提升平台适配能力。

• 高性能计算与边缘AI

  • 在资源约束下切换不同加速器功能；

  • 通过部分重配置实现高性能与低功耗切换。

• 可靠系统升级

  • 关键逻辑保持静态不变，业务功能模块在线升级；

  • 降低系统停机风险。

9. DFX 的典型工程挑战

虽然 DFX 的优势明显，但其工程实现也并非“开箱即用”，需要认真处理一系列挑战。

首先是复用性与稳定性的平衡。模块切换必须保证静态区的接口、时序和状态管理稳定，不能仅追求功能切换而忽略系统鲁棒性。

其次是重配置时窗口的控制。不同模块在切换过程中，必须保证对外行为的可定义性，通常需要明确：

• 切换前的准备动作；

• 重新加载期间的数据保护；

• 切换后的恢复和重启步骤。

第三是多模块管理与位流存储。系统需要维护多个 partial bitstream，并根据状态选择正确的重配置对象。

第四是验证复杂度上升。DFX 需要验证不仅模块本身功能正确，还需验证在运行时切换过程中的总线、时钟、复位、状态同步等方面不产生错误。

因此，DFX 并不是简单的“动态编程方法”，而是一种跨硬件、软件和系统控制器协同的工程方法。

10. 结论

Vivado Dynamic Function eXchange（DFX）技术，是 FPGA 设计从“静态固定功能”向“运行时动态功能切换”演进的重要里程碑。它通过对 FPGA 进行静态区和重配置区的合理划分，在不影响系统整体稳定运行的前提下，实现功能模块的在线替换和资源复用。其本质，是利用时间维度上的功能切换，换取更高的资源效率和更强的系统适应能力。

从 UG909 的设计思想来看，DFX 的核心并不只是硬件重配置本身，而是构建一整套工程方法论，包括：

• 功能分区；

• 物理约束；

• 接口一致性；

• 时序与复位管理；

• 配置接口设计；

• 运行时状态控制；

• 可靠性和容错机制。

对于现代 FPGA 工程实践而言，DFX 具有重要的现实价值，尤其在高可靠、资源受限、在线升级和多模态功能切换的系统中。它已经不再只是“高端 FPGA 技术”的象征，而是一种提升系统灵活性、降低平台成本和提高工程适配性的关键方法。

随着 FPGA 体系结构和设计工具链的不断演进，DFX 技术必将在更广泛的应用场景中发挥重要作用。对于从事嵌入式系统、通信、图像处理、工业控制和高性能计算的工程师而言，掌握 DFX 的设计原则和实施方法，将为应对复杂系统设计需求提供强有力的技术支撑。
