在数字通信中，8B10B 编码能够实现出色的直流平衡（DC-Balance）和丰富的边沿跳变，便于接收端时钟恢复，但代价是需要付出 20% 的额外带宽开销——每传输 8 位有效数据就要占用 10 位的线路带宽。
为了在保证功能的同时降低这一开销，64B66B 编码应运而生。它不再对数据本身做查表替换，而是在每 64 位数据前添加一个 2 位的帧头（Header）：用 "01" 和 "10" 两种组合来区分数据块与控制块。由于这两种帧头本身一定包含一次 0→1 或 1→0 的跳变，因此每 66 位至少能保证一次强制翻转，同时带宽开销从 20% 大幅降低到约 3%（2/64）。
不过，仅靠帧头的跳变并不足以解决数据段的问题。设想一种极端情况：当负载数据为连续 64 个 "1" 或连续 64 个 "0" 时，若其恰好与相同电平的帧头相接，串行链路上最多可能出现连续 65 个相同逻辑电平。这种长连 "0" 或长连 "1" 会导致直流失衡，并使接收端难以恢复时钟。
为降低这种情况出现的概率并让串行数据在统计上更接近随机分布，64B66B 编码在帧头之后引入了一个关键步骤——加扰（Scrambling）与解扰（Descrambling）。发送端通过一个自同步扰码器（通常采用生成多项式 𝐺(𝑥)=𝑥58+𝑥39+1）对 64 位数据进行加扰，打散原始数据中的规律性，从而抑制长连 "0" 和 "1" 出现；接收端再用相同的多项式还原出原始数据。
下面将以Xilinx的Aurora 64B66B IP为例，分析64B66B加扰和解扰的过程。
首先，基于VCK190生成一个Aurora64B66B的IP，然后产生example design，综合完成后打开schematic。

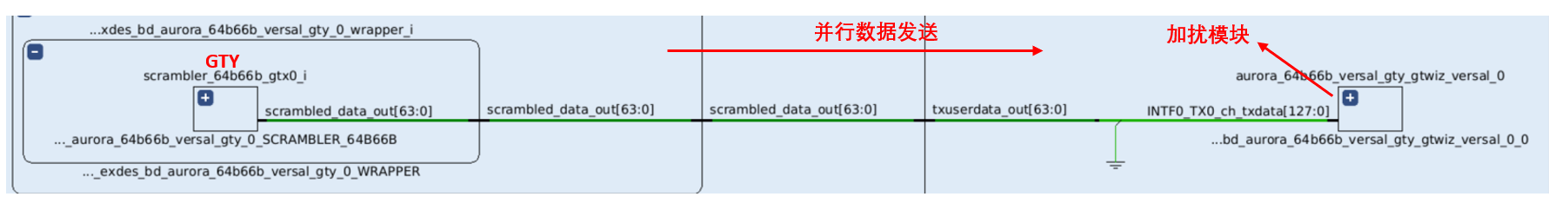

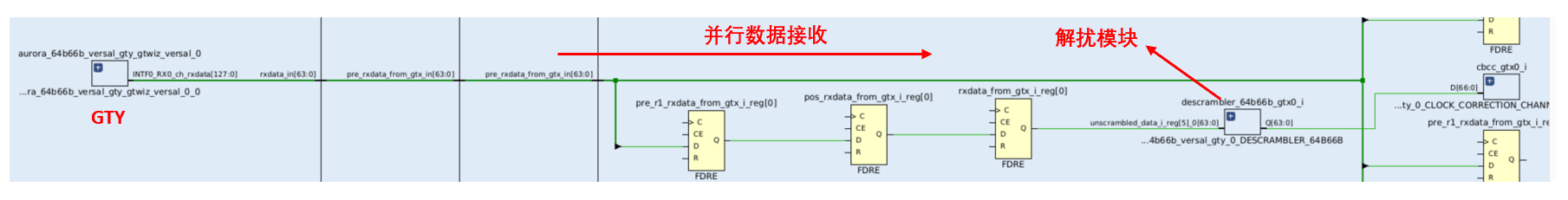

对比上面两张图片可以看出：在发送（TX）通路中，并行数据在进入 GTY 之前会先经过加扰（Scrambling）处理；而在接收（RX）通路中，GTY 输出的并行数据则需先经过解扰（Descrambling）还原，再送往下一级逻辑。
- 加扰
- 解扰

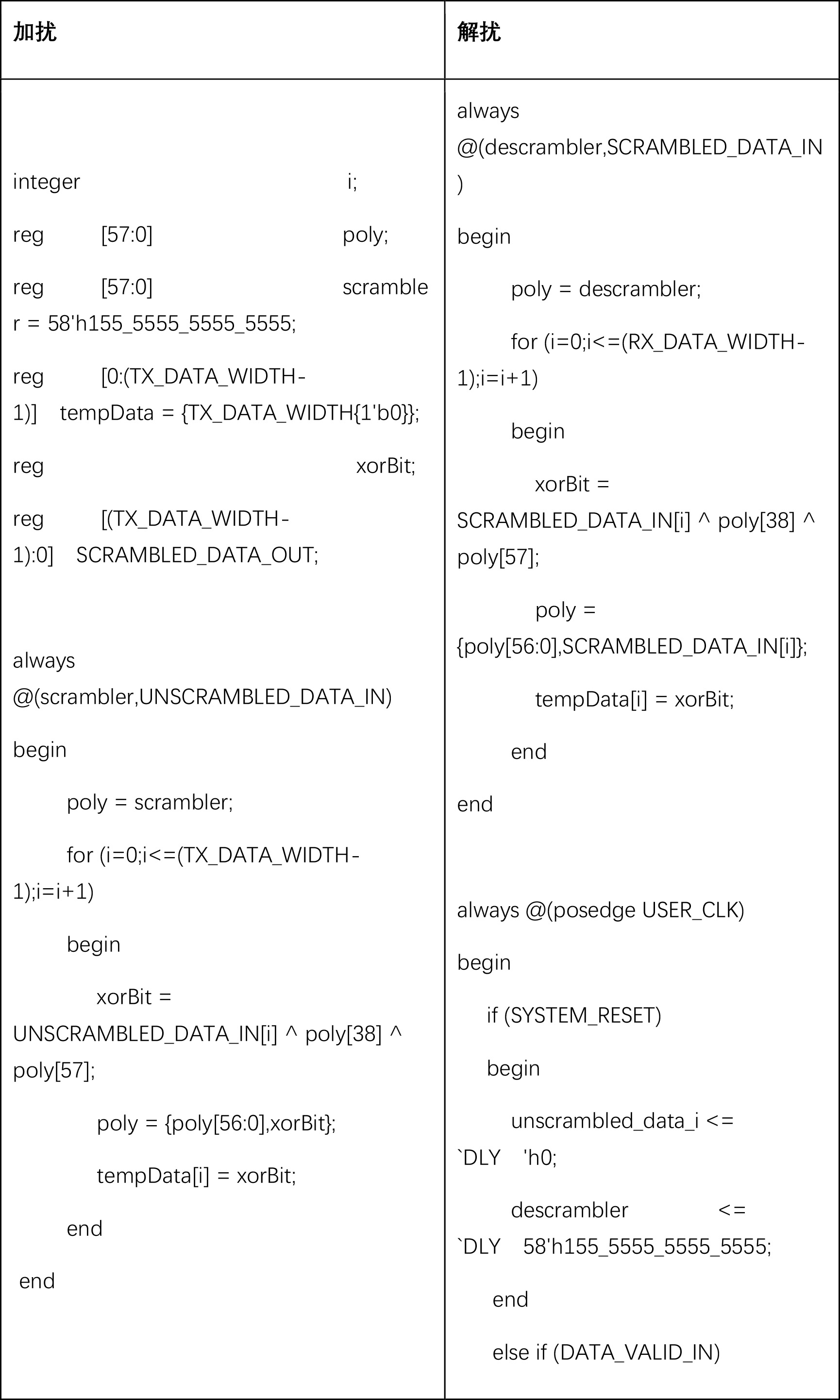

64B/66B 编码标准中的数据加扰和解扰的计算，都是基于自同步线性反馈移位寄存器（LFSR），对应多项式：𝐺(𝑥)= 𝑥58+𝑥39+1，以下面表格中的加扰运算代码为例：
- DATA_IN是原始数据
- SCRAMBLED_DATA_OUT是加扰后的数据
- Scrambler是LFSR的种子，初始值为58'h155_5555_5555_5555

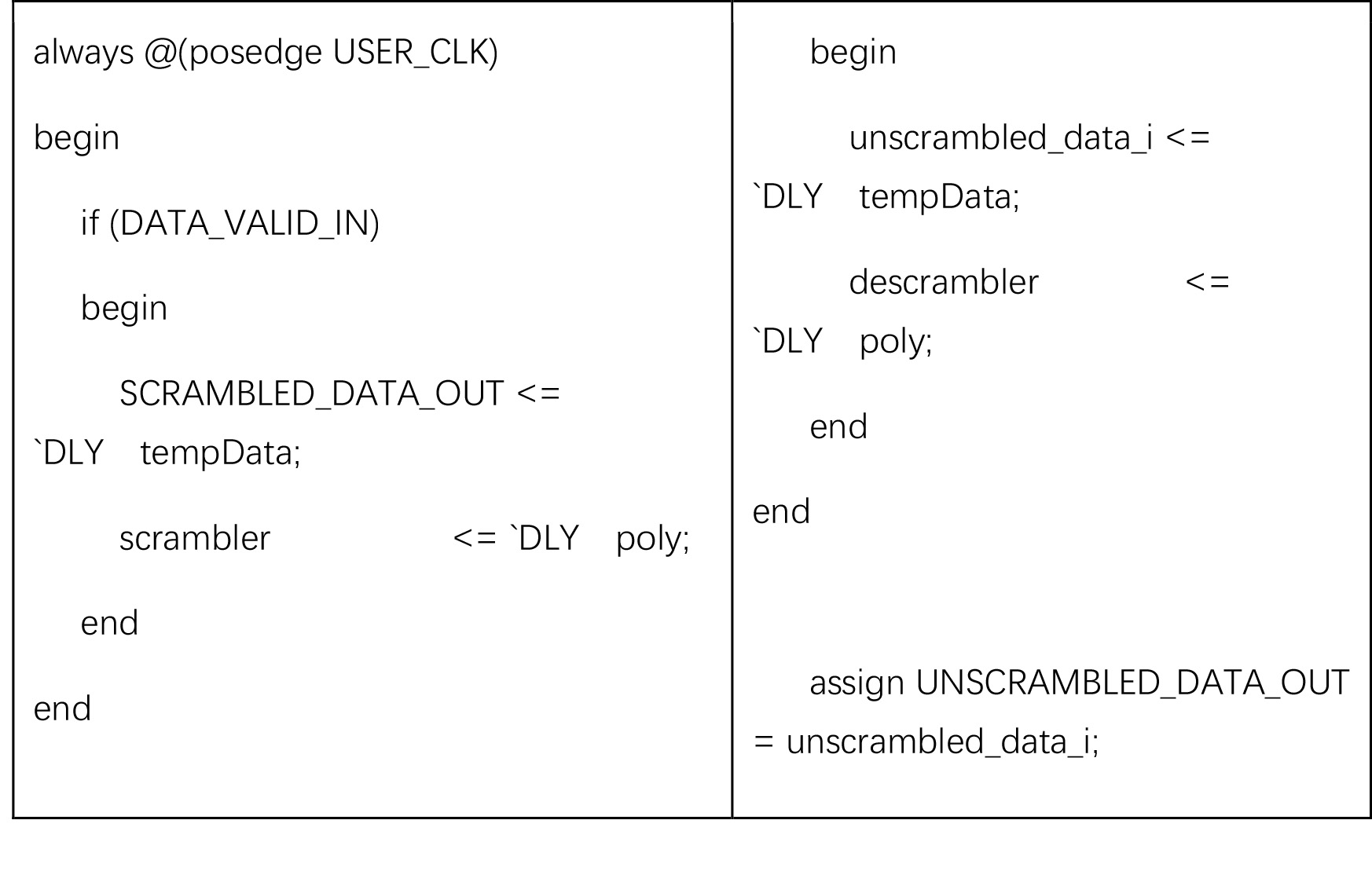

以加扰为例，每当输入数据或 LFSR 状态变化时，串行处理 64 个 bit，取 LFSR 的第 39位（poly[38]）和第 58位（poly[57]）作为反馈，与输入数据 XOR 得到加扰 bit。将加扰 bit 移入 LFSR 低位（自同步特性）依次处理下一个 bit，LFSR 在循环内串行移位 64 次。在时钟上升沿，若 DATA_VALID_IN 有效，将本周期的加扰结果 tempData 锁存到输出，将更新后的 LFSR 状态 poly 写回 scrambler，供下一周期使用。若 DATA_VALID_IN 无效：LFSR 冻结，输出保持（数据流暂停时 LFSR 不推进）。

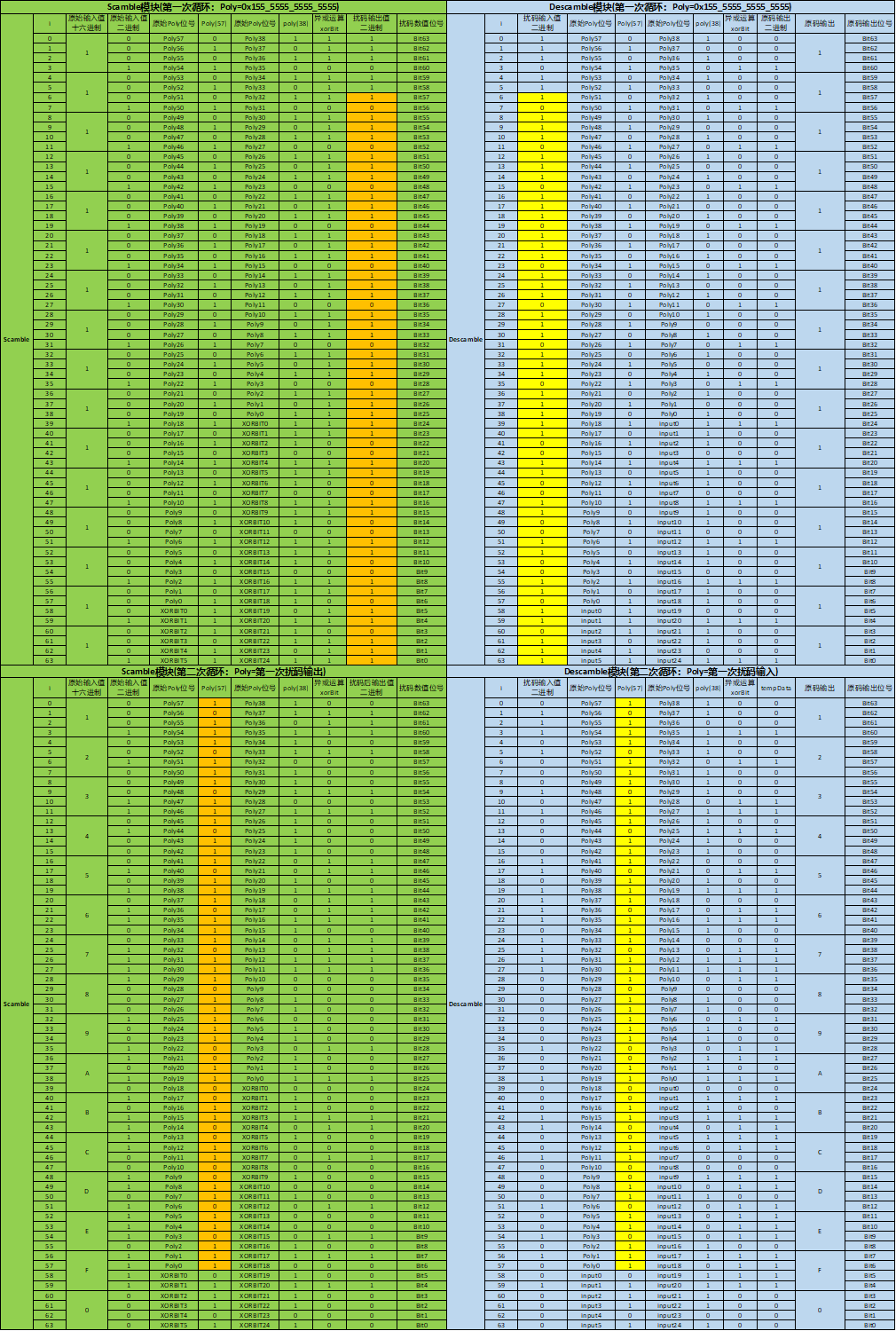

加扰和解扰的详细计算过程可参考下表：
加扰和解扰的运算过程是通过组合逻辑实现的，原因是加扰和解扰的当前输出和下一拍状态，都是由“本拍输入 + 本拍初始的状态”直接算出来的，不需要按位逐拍寄存中间结果。如果通过时序逻辑来实现的话，则至少需要一个USER_CLK的64倍时钟。假设USER_CLK的时钟为100MHz，要保持相同吞吐率（每个 USER_CLK 周期输出 64 bit），串行时序实现确实需要在一个 USER_CLK 周期内完成 64 次运算，那控制加扰和解扰计算的时钟频率至少要6400MHz，这个频率在FPGA内部几乎是无法实现Timing收敛的。当然组合逻辑也有代价的，在综合后会产生大量的LUT5和LUT3，也会导致时序压力变大。

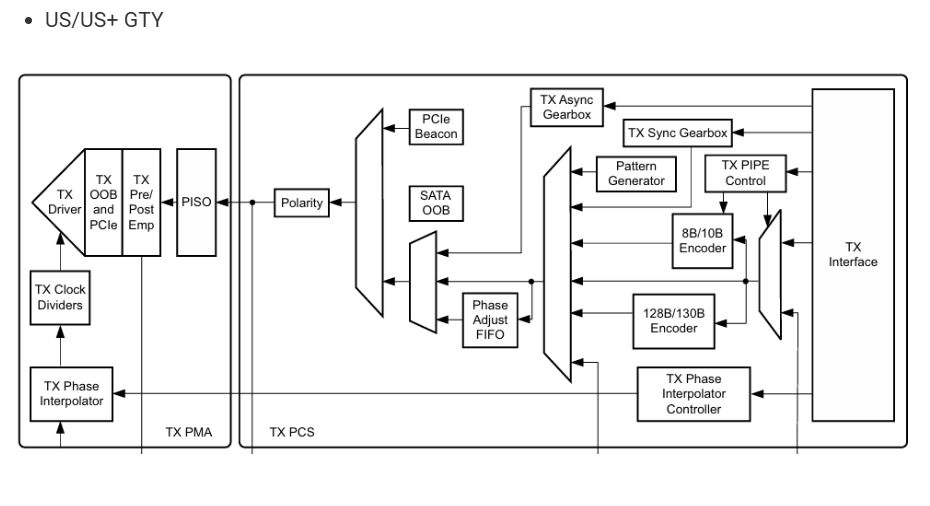

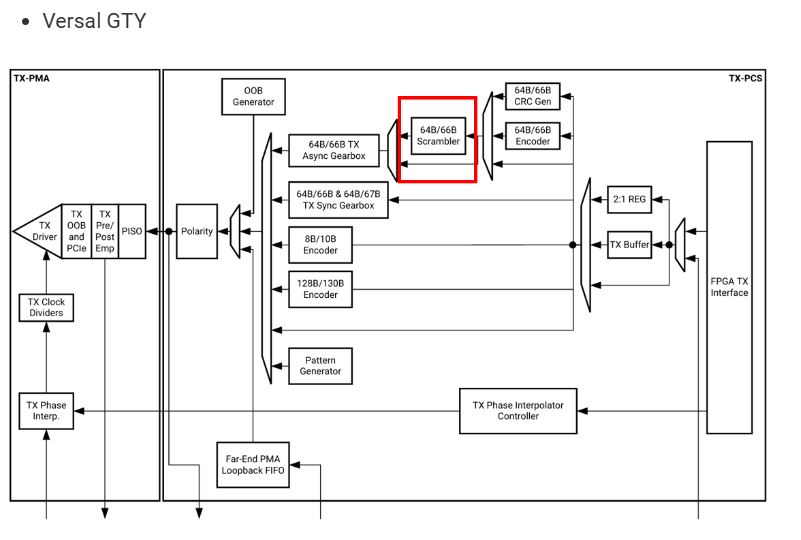

此外，Aurora IP的加扰和解扰都是通过RTL实现的，这是因为大部分的GT（比如7系列的GTX和GTH、US/US+系列的GTH和GTY）内部都没有集成硬件的加扰和解扰模块。而在Versal系列的GTY中，集成了硬件的加解扰模块，在timing紧张的情况下可作为替代方案，具体使用方法可参考AM002。
