上一节我们使用dds生成了两个通道的波形数据，在这一节中，我们需要将dds生成的波形数据存储到ddr4中，在存储过程中，每次突发只能最多传输256个数据，并且如果使用dds产生双通到数据，那么两组波形出来后，需要同时存储。这些情况是存储时需要考虑的事情。接下来按照设计思路，逐步实现向ddr4中存储两个通道的波形数据。本章节着重讲述dds的配置设计。
Dds配置设计
1.添加使能信号

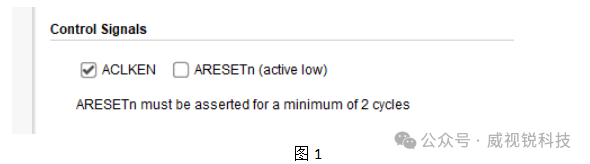

在向ddr4中写入数据时，每次最多突发256个数据，而且dds生成的数据要实时的写进ddr4中。这时就需要用一个使能信号，来控制何时输出波形。在dds IP配置中，勾选上ACLKEN选项。

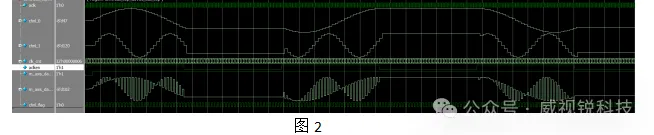

通过控制aclken电平的高低，可以实现实时产生波形，如图2所示。

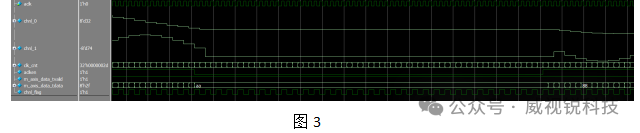

在图3中，可以看到m_axis_data_tdata只在aclken为高时输出sin波形，并且在aclken为低时数据保持不变，这样就确保了在aclken为高时的sin波形的连续性。
在如此情况下，可以将ddr4的写数据有效（wvalid与wready的握手）当做aclken，这样在向ddr4写数据时，不论wready何时有效，都可以产生连续的sin波形，并将波形存储到ddr4中。
2.使用两组dds IP输出波形

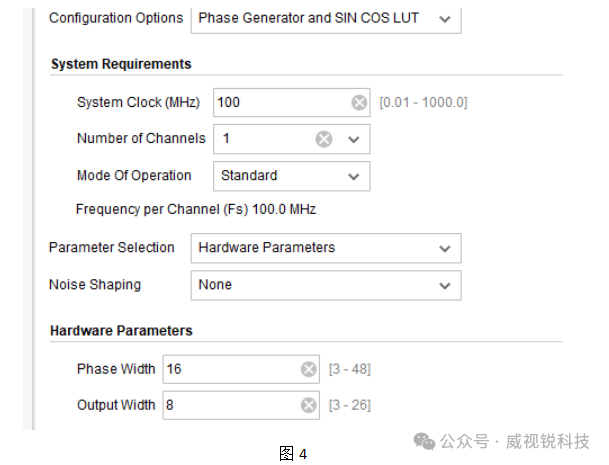

由于ddr4同时只能写入一个数据，不能实现将两通道的数据同时写入，所以在这里还需要另外创建一个dds IP，此时就有两个dds IP来产生sin波形数据了。所以在dds IP配置中，通道数量选择一个就可以了，以前输入的系统时钟为200MHz，单通道的输出波形的时钟频率为100MHz，此时改换为单通道的输出，系统时钟改为100MHz。如图4所示。

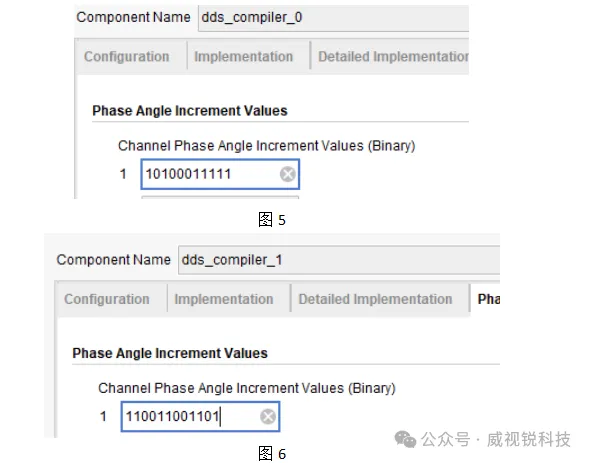

两个dds Ip配置中，相位角增量配置如下。通道0输出2MHz，通道1输出5MHz。
dds模块仿真测试

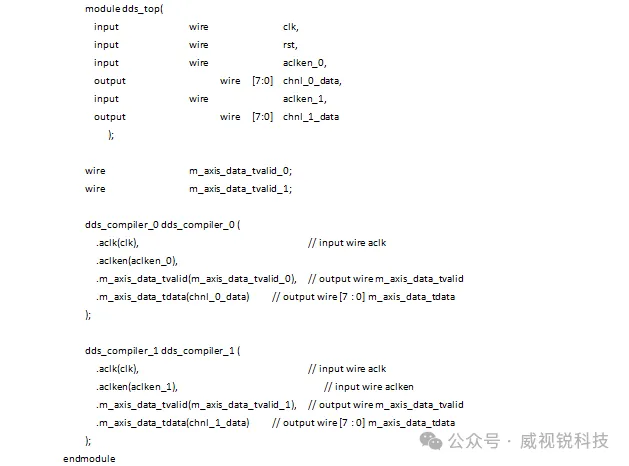

dds控制模块代码：

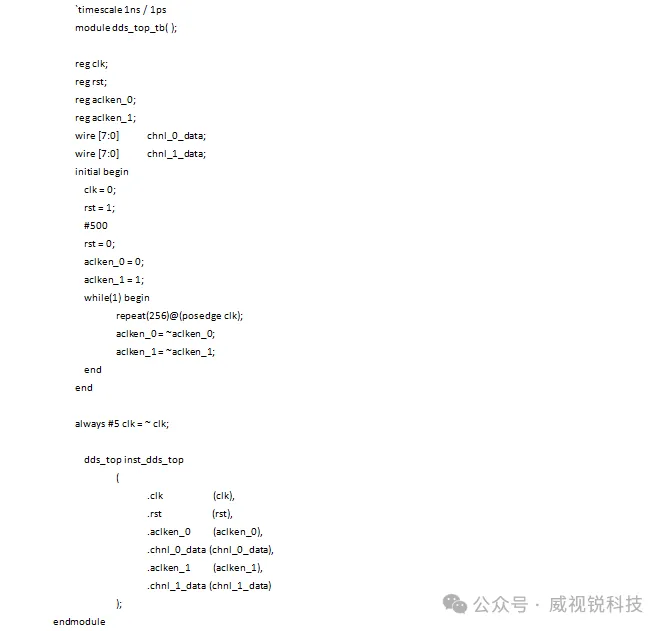

dds仿真模块代码：

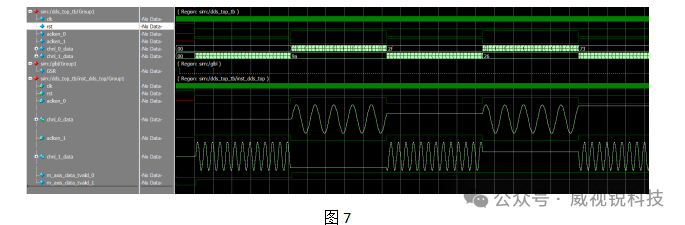

仿真波形如图7所示。
经过如此配置后，每个通道的数据与数据有效信号可以分别单独控制，以便根据ddr4的写数据握手情况来控制各自的dds IP输出自己的波形。并且输出的有效数据为连续的sin波形。
章节总结
在本章节中，使用两个dds IP来分别产生sin波形，并添加了aclken信号，此信号为高时IP输出的波形有效，并且可以保障sin波形的连续性。下一章节来继续讲述如何截取波形并写进ddr4。
