概述
本章节来实现对DDR4使能ECC功能后对DDR4的读写操作。使用modelsim仿真DDR4的读写实验，使用IP核自带的example design进行仿真测试，我们把原代码中的测试文件删除，自己动手进行信号连接以及功能测试。
IP核例化

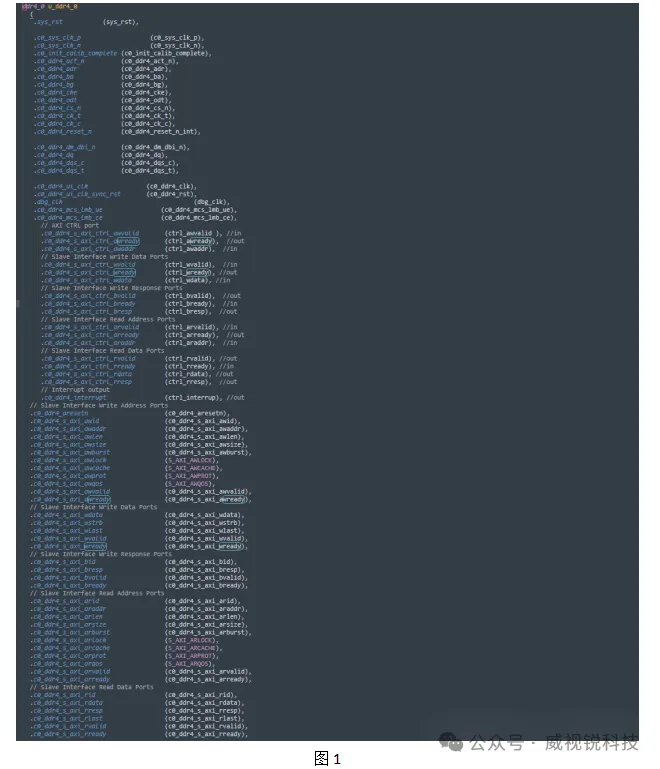

在ip核例化接口中，最上边是DDR4的物理接口，之后可以看到管理ECC寄存器的axi_lite控制接口，最后是用户读写数据的axi4接口。我们今天实现的就是通过axi4接口验证含有ECC校验位的72位宽的DDR4读写功能。

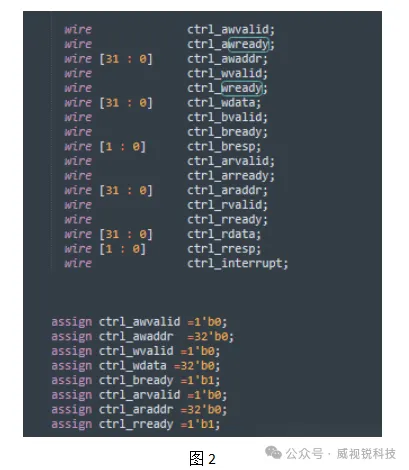

对于ECC的控制接口，我们保持其默认值。

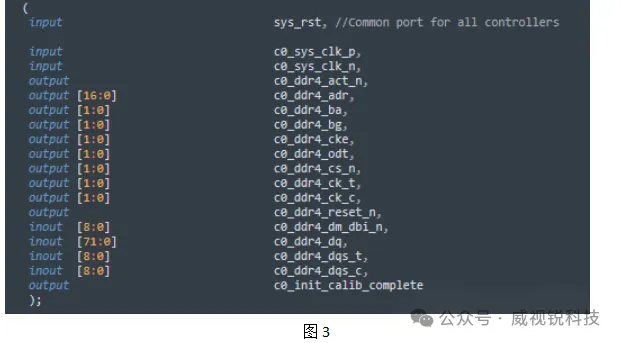

顶层接口列表

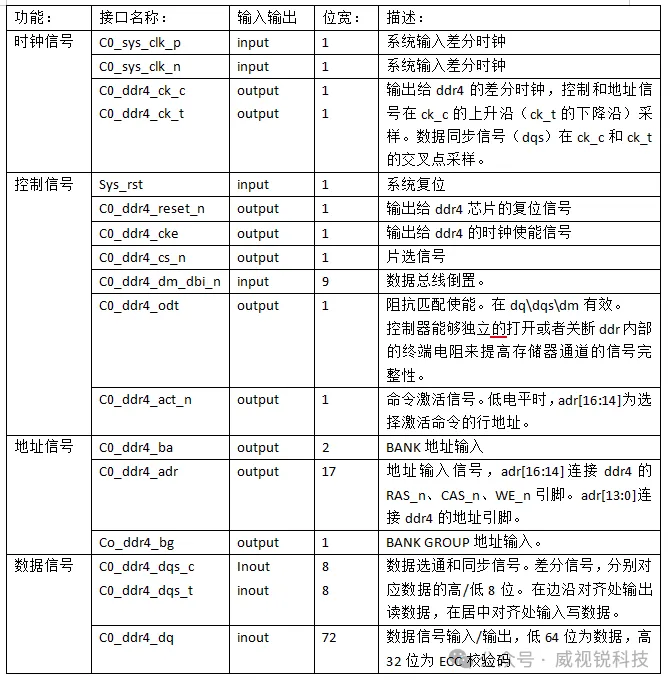

顶层接口描述：
仿真读写数据测试验证
通过简单的写入128个突发数据（递增数），将数据写入DDR4中，再读出。来验证读写功能。

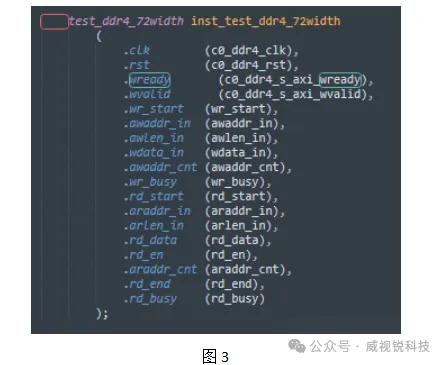

图3为读写测试模块，通过发起写请求和读请求驱动读写DDR4的读写控制模块实现对axi接口的操作。
