概述
使用两个DDR4控制器实现数据流水操作可以显著提高内存带宽和系统性能。这种设计通常用于需要高吞吐量的应用，如视频处理、科学计算、网络数据包处理等。
设计思路
1. 双控制器并行工作：两个DDR4控制器可以独立操作，每个控制器连接到一个独立的DDR4内存。这样，每个控制器都可以同时执行内存操作，从而理论上可以将内存带宽翻倍。
2. 数据流水操作：将数据流分成多个阶段，并让两个控制器交替处理不同阶段的数据。例如，一个控制器负责从内存中读取数据，另一个控制器负责将处理后的数据写回内存。或者，将数据块交错地分配给两个控制器，实现并行访问。
作用：
· 提高带宽：通过两个控制器同时操作，可以增加总体内存带宽。
· 降低延迟：通过流水线操作，可以隐藏部分内存访问延迟。
· 提高系统并发性：允许同时进行多个内存操作，提高系统整体性能。
适用情况：
· 高带宽需求应用：如高清视频处理、实时图像处理、大数据分析等。
· 多数据流处理：需要同时处理多个数据流，每个控制器处理一个数据流。
· 读写分离：一个控制器专门负责读取，另一个专门负责写入，实现读写并发。
硬件架构：
· 两个DDR4控制器：每个控制器有独立的用户接口。
· 数据通路：数据通过两个控制器在输入、处理和输出之间流动。
设计实现

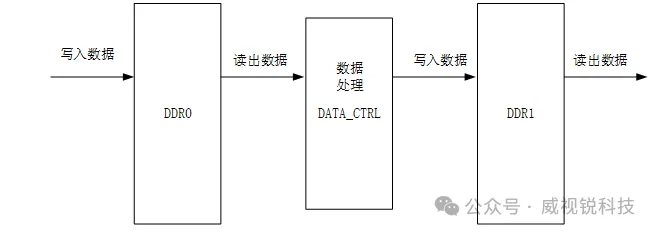

在工程示例中，双DDR4流水实现的是读写分离功能，DDR0负责数据处理模块（DATA_CTRL）的数据写入功能，DDR1负责数据处理模块（DATA_CTRL）的数据读取功能。这样每个控制器负责自己的读写数据操作，实现读写分离的功能。可以实现两个DDR4同时读写。
例程介绍：
在示例工程中，对于数据处理模块没有进行操作，在这里直接使用FIFO对数据做了一个缓存。先生成数据写入DDR0中，最后再将数据从DDR1中读出。我们共发起25600个递增数，可以从DDR1读出的值判断数据的对错。
分为4步：写ddr0、读ddr0、写ddr1、读ddr1。
第一步:写ddr0:共发起100次突发，每次突发256长度。
第二步:读ddr0:使用（写地址计数-读地址计数）来判断可以读出的ddr0的地址数量able_rd_addrcnt，当able_rd_addrcnt的值大于等于’h4000，并且缓存fifo剩余深度大’d256时，发起ddr0的读命令，同样每次突发长度为’d256。
第三步:写ddr1:当缓存fifo中数据数量大于等于’d256时，发起写ddr1命令，每次突发长度为’d256。
第四步:读ddr1:同样只要ddr中数据数量大于等于’d256时，就将数据读出。每次突发256长度。
主要作用与优势
性能提升
· 带宽倍增:两个控制器可同时工作，理论带宽翻倍
· 隐藏延迟:读写操作重叠，隐藏DDR4访问延迟
· 并行处理:数据处理与内存访问完全并行资源优化
· 减少冲突:避免单个内存控制器的读写竞争
适用情况
1.高带宽需求:单个DDR4控制器无法满足带宽要求
2.复杂流水线:多阶段处理需要中间结果存储
3.实时系统:需要隐藏内存访问延迟
4.大数据处理:需要并行读写操作
功能总结
这种双DDR4控制器架构在需要高吞吐量和低延迟的应用中特别有效，能够充分利用FPGA的并行处理能力。在这一张主要讲述DDR4流水的作用与功能描述和适用情况，在工程中数据处理需要高带宽需求、复杂流水线、实时系统等情况，就可以使用DDR4的流水线处理。
在下一章来详细列出例程的模块接口，并对接口信号进行说明，对数据传输流程进行分析。
