上期我们介绍了 H1D03 的产品定位、核心规格，以及与国内外同类产品的选择参考建议。本期我们将继续分享产品的市场认可度、供应链成熟度，以及 H1D03 相关的开发工具链和技术支持等内容以便于大家能够更好地选择和使用。

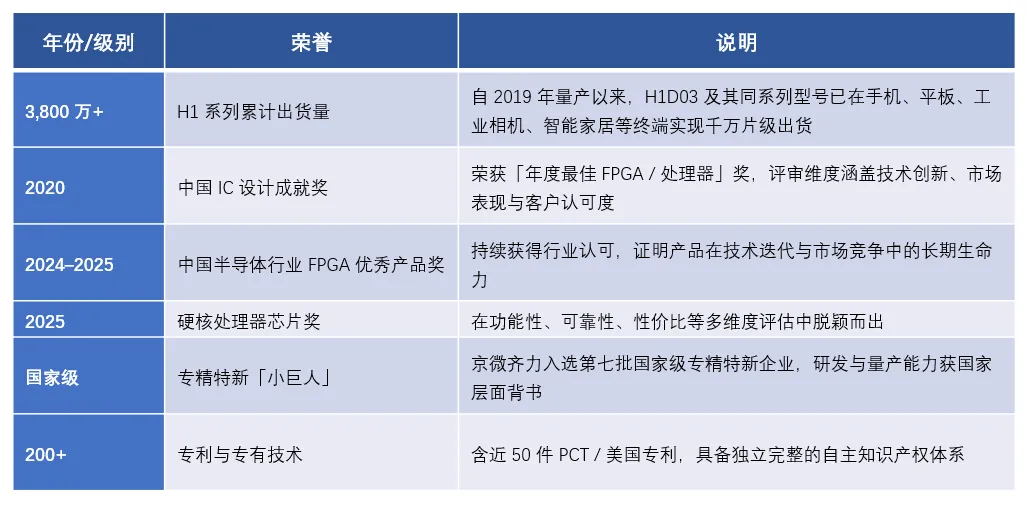

10 ：市场验证与荣誉
HME-H1D03 是京微齐力推出的集成 FPGA + 硬核 MIPI D-PHY + 增强型 8051 MCU 的智能视频桥接器件，定位消费级与工业级显示/摄像头接口转换市场。
在将其列入 BOM 之前，工程师与采购团队首先需要回答一个问题：这颗芯片是否经过大规模市场验证？？？
这些数字与奖项构成一个清晰的信号：H1D03 不是实验室样品，而是已经过大规模生产验证的成熟器件。
11 ：供应链、质量与可靠性
国产供应链优势
在当前全球半导体供应链环境下，交期可预测性与供货连续性已成为硬件选型的关键维度。H1D03 从设计、流片到封测均在国内完成：
- 交期可控：不受国际物流与出口管制波动影响，典型量产交期稳定
- FAE 快速响应：本土技术支持团队，覆盖原理图 review 到量产调试全流程
- 长期供货：京微齐力对 H1 系列提供长期供货保障

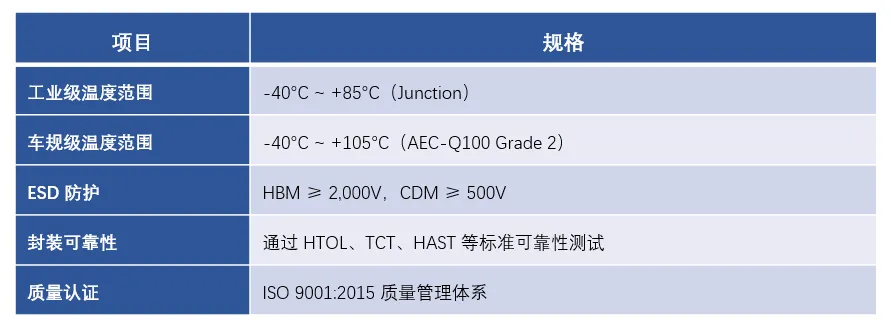

质量与可靠性
12 ：硬件设计注意事项

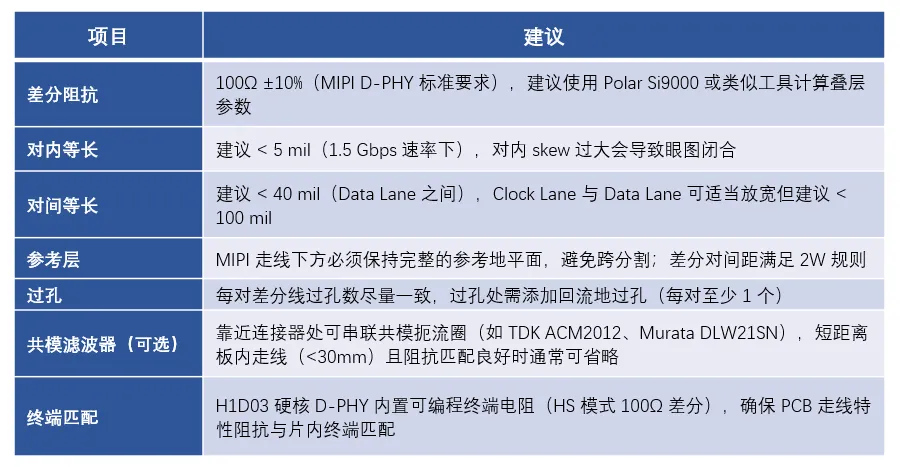

MIPI 信号完整性建议
上电与复位
- VDD_CORE (1.2V) 和 AVDD (1.8–3.3V) 需在 POR 前达到有效电平
- IO Bank 电压（VDDIO_X）可晚于 Core 上电或同时上电，但应避免 Core 完全掉电而 IO 仍有电压
- CRST_N 建议外接 10K 上拉至 VDDIO，并保留对地电容（~0.1µF）以滤除毛刺
- 配置模式选择引脚（MSEL1、MSEL0、JM_B）在上电复位期间被锁存，需确保电平稳定
散热
CSP 封装（W72/W68/W58）通过 PCB 铜箔散热，建议在芯片下方布设散热过孔阵列连接至地层
- 典型功耗 ~150mW 下，CSP 封装无需额外散热措施
- 目前公开数据手册未提供 Theta-JA 和 Theta-JC 数值，如需精确热设计请联系京微齐力 FAE 获取封装热模型
【安全提示】H1D03 N3 型号内置 4Mb SPI Flash，N0 型号需外接 SPI Flash。对于涉及知识产权保护的应用，强烈建议启用 AES-256 比特流加密功能（密钥烧录于 eFuse），防止配置数据被非法读取与篡改。eFuse 为一次性可编程存储器，烧录前请仔细验证密钥数据。
13 ：开发工具链与生态支持
选型一颗 FPGA 时，工具链的成熟度与易用性往往与芯片参数同等重要。京微齐力为 H1D03 提供完整的自主 EDA 与技术支持体系。

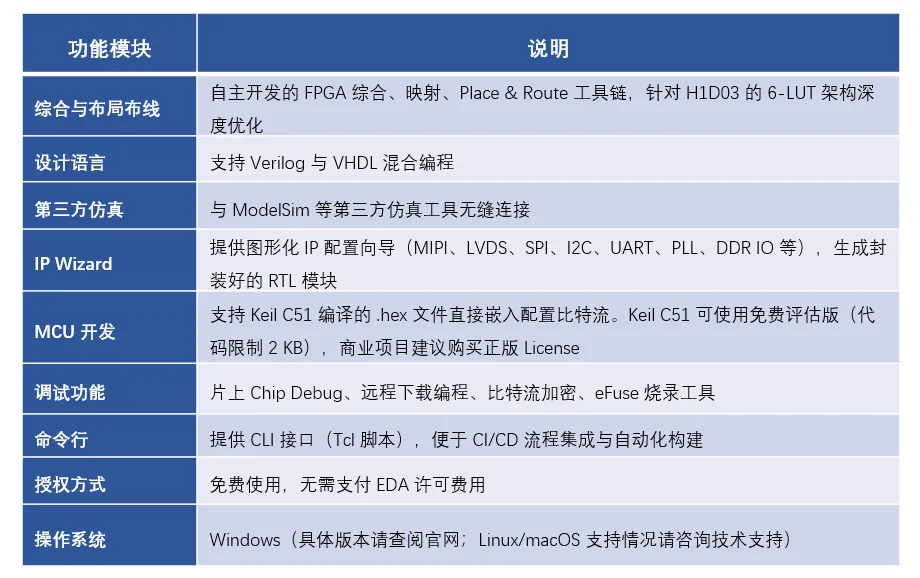

福晞® FX EDA 软件

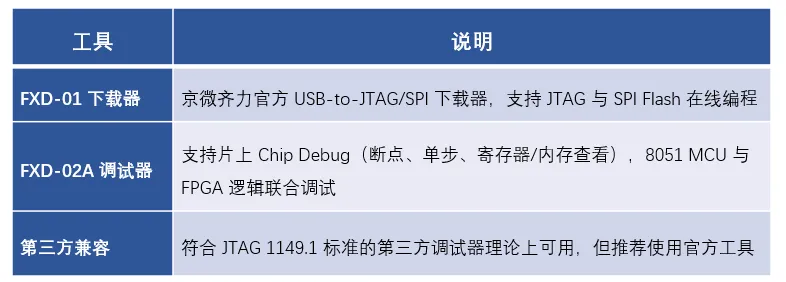

调试与编程硬件
参考设计与技术资源
- 原理图参考设计：官网提供 L128/W58/W68/W72 四种封装的完整原理图（zip 格式下载）
- 参考代码：全套 MIPI CSI Rx/Tx、LVDS 接口的 Verilog 参考代码 + H1CD03 SDK
- Pinlist：Excel 格式的完整引脚分配表（含 MIPI、LVDS、GPIO 详细引脚映射）
- 应用笔记：《Clock & PLL Application Note》《In System Configuration Application Note》《H1D03 参考设计说明文档》《SPI 在线升级应用指南》
- pSRAM 支持：提供 pSRAM Controller 参考设计（支持 Winbond W956D6KBKX 等 64Mb PSRAM），可用于帧缓冲扩展
14 ：常见问题（FAQ）
Q1：H1D03 的 MIPI DSI Controller 是硬核还是软核？
硬核。H1D03 集成了DSI Controller Core（硬核 IP），兼容 DSI v1.3.1，支持 Command/Video 双模式。这意味着协议层处理不消耗任何 FPGA LUT 资源——这是与高云 GW1N-LV（软核 DSI TX）的关键差异。
Q2：1D03 最大支持什么分辨率？能做 4K 吗？
最大支持 2K QHD（2,560×1,440）@ 60Hz, 24bpp。MIPI 聚合带宽 12Gbps（2×4-lane×1.5Gbps），LVDS 软核最高 1.2Gbps。不支持 4K。
Q3：N3、N0、M03 三个型号怎么选？
N3 内置 4Mb SPI Flash，上电瞬时启动，适合便携设备（W72/W58/Q56 封装）；N0 无内置 Flash 需外接，但提供最多 IO（L128, 58 个用户 IO, 12 对 LVDS），适合工业/车载；M03 内置 64Mb或128Mb pSRAM，适合需要帧缓冲的应用（如双屏驱动、墨水屏图像处理）。
Q4：内置 8051 MCU 能做什么？需要外挂主控吗？
8051@80MHz 带 48KB SRAM，可独立完成 Sensor/显示屏初始化、I2C/SPI 外设管理、屏参配置、电源时序控制等。在多数桥接场景中无需外挂主控 MCU，这是 H1D03 替代「FPGA+桥接 IC+单片机」三芯片方案的核心优势。MCU 代码通过 Keil C51 编译，.hex 文件直接嵌入 FPGA 比特流。
Q5：MIPI 一分二双屏驱动需要外挂存储器吗？
纯复制模式（两路相同内容相同时序）不需要——片内 144Kb EMB 做 Line Buffer 即可。若两路不同内容或需要帧率转换，推荐 M3 型号（内置 8MB pSRAM），或外挂 PSRAM（如 Winbond W956D6KBKX）。京微齐力提供完整的 PSRAM Controller 参考设计。
Q6：福晞® FX EDA 软件收费吗？支持 Linux 吗？
福晞® FX EDA 软件是京微齐力自主研发的 EDA 软件工具，助力用户更好的实现产品落地。该软件提供免费使用，无需支付 EDA 许可费用。目前支持 Windows 平台，Linux/macOS 支持情况请咨询技术支持。提供 CLI 接口（Tcl 脚本）支持 CI/CD 集成。与 ModelSim 等第三方仿真工具无缝连接
Q7：H1D03 有车规级版本吗？通过哪些认证？
提供 AEC-Q100 Grade 2（-40°C~+105°C）车规级版本可选。ESD 防护 HBM ≥ 2,000V，CDM ≥ 500V。通过 HTOL、TCT、HAST 等标准可靠性测试。质量体系通过 ISO 9001:2015 认证。京微齐力入选第七批国家级专精特新「小巨人」企业。
Q8：与国外同类低功耗器件相比，
H1D03 的核心差异是什么？
三个核心差异：
①集成 MCU——H1D03 内置 8051@80MHz，国外同类低功耗器件无 MCU，需外挂；
②硬核 DSI Controller——H1D03 协议层零资源开销，后者的 DSI Controller 为软核，需消耗 LUT；
③供应链——H1D03 为国产自主可控，后者为国外供应商。
结语
作为一颗三合一集成架构的 FPGA 芯片，京微齐力 H1D03 用一颗芯片实现了同类低功耗产品需要多器件才能完成的桥接和协议处理任务，有效地助力用户节省成本，简化设计流程，加速产品落地，并在市场方面已经得到了大规模的验证和认可。未来，我们将持续为您提供产品及技术支持，若您在使用过程中有任何问题，欢迎随时联系我们，工程师将及时为您提供协助。
