在MIPI多路摄像头拼接项目中，需要使用到FIFO的IP核来进行数据的缓存与时钟域的交互，下面我来介绍一下Diamond FIFO IP核生成与例化的步骤。

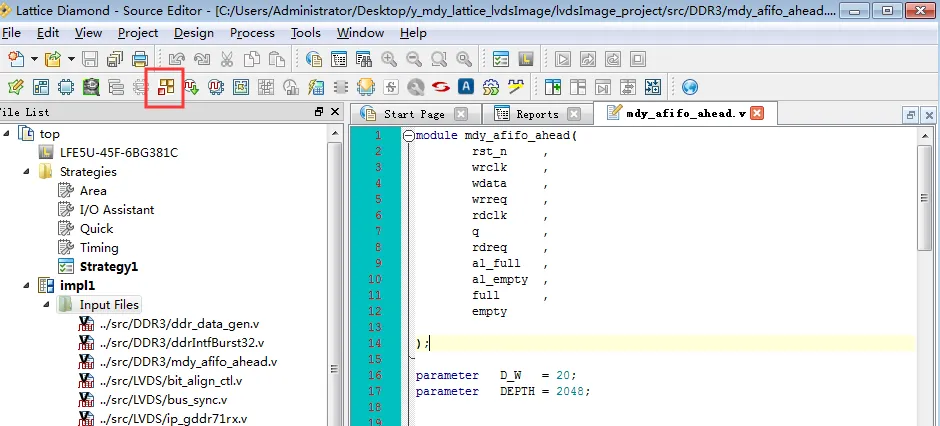

首先，找到生成IP核的窗口，如下图1中红框标注所示：
图1 IP核调用窗口

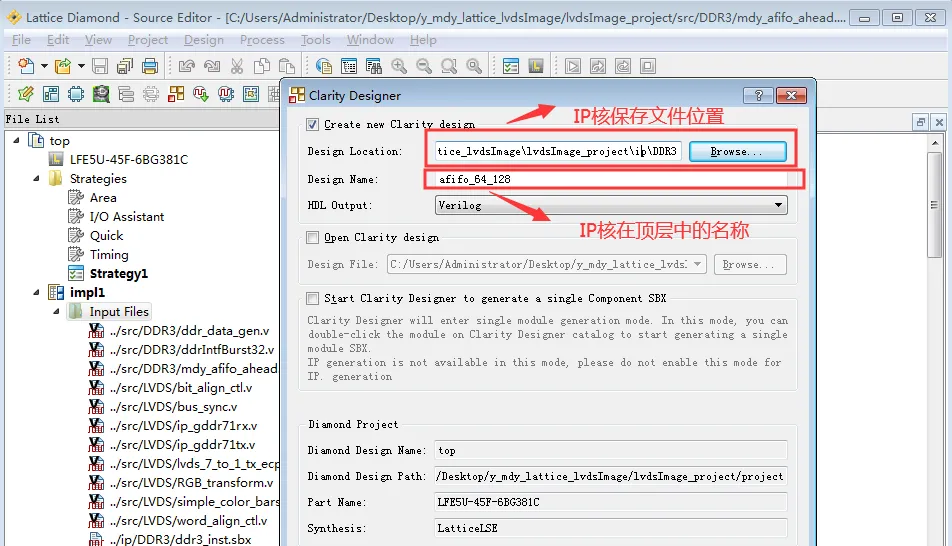

点击后进入Clarity Designer，创建一个IP核。需要注意的是Design Name中输入的名称即是在顶层文件中需要例化的IP核模块名。
图2 Clarity Designer

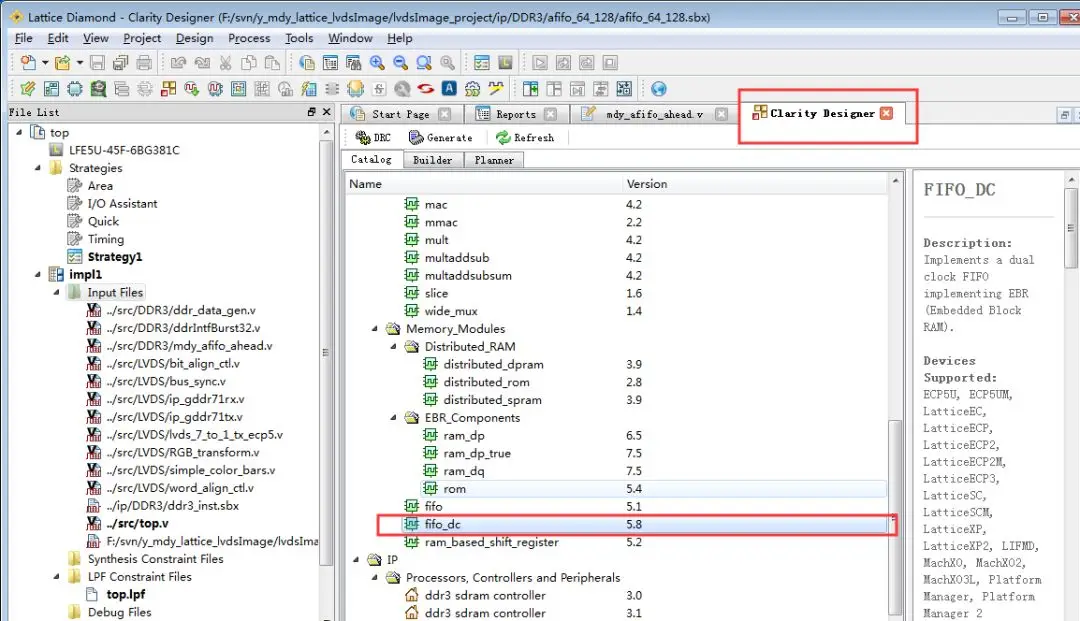

点击下方的“create”进行创建,找到双端口“FIFO(fifo_dc)”：
图3 Diamond IP核列表

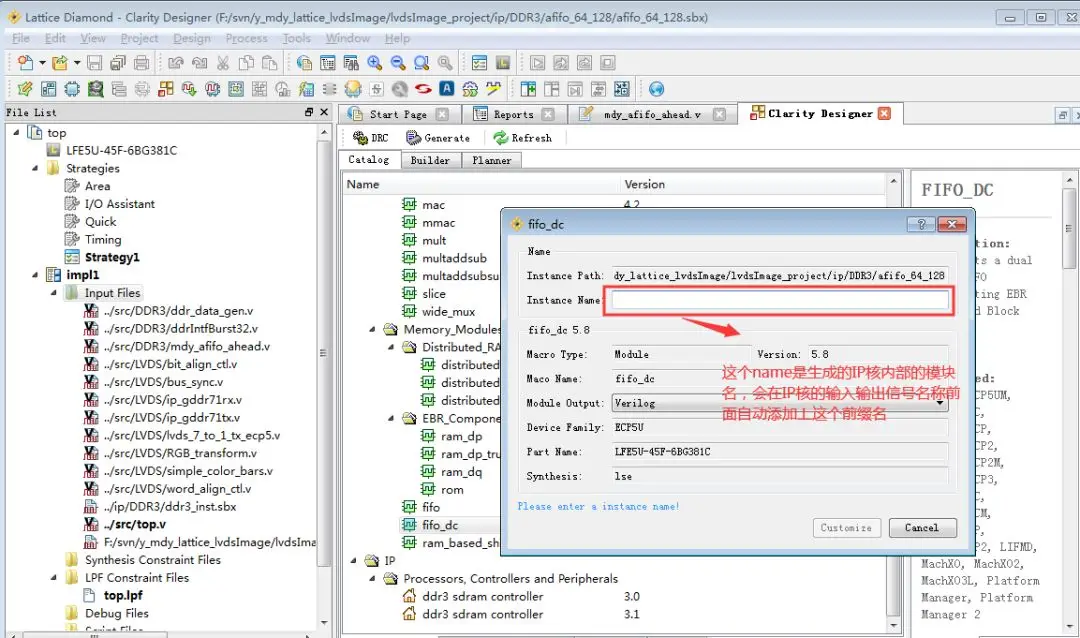

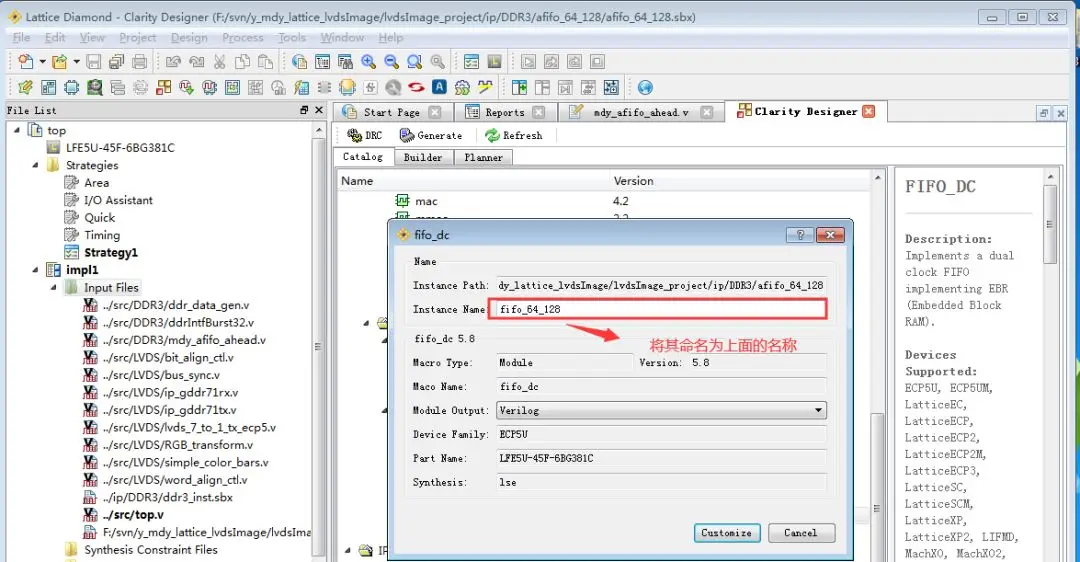

设置fifo的实体化保存路径及实体化名称。需要注意的是，“Instance Name“中输入的名称不是FIFO在顶层模块中例化的模块名，而是生成fifo后IP核内部的信号名前缀。
图4 生成FIFO IP核文件设置

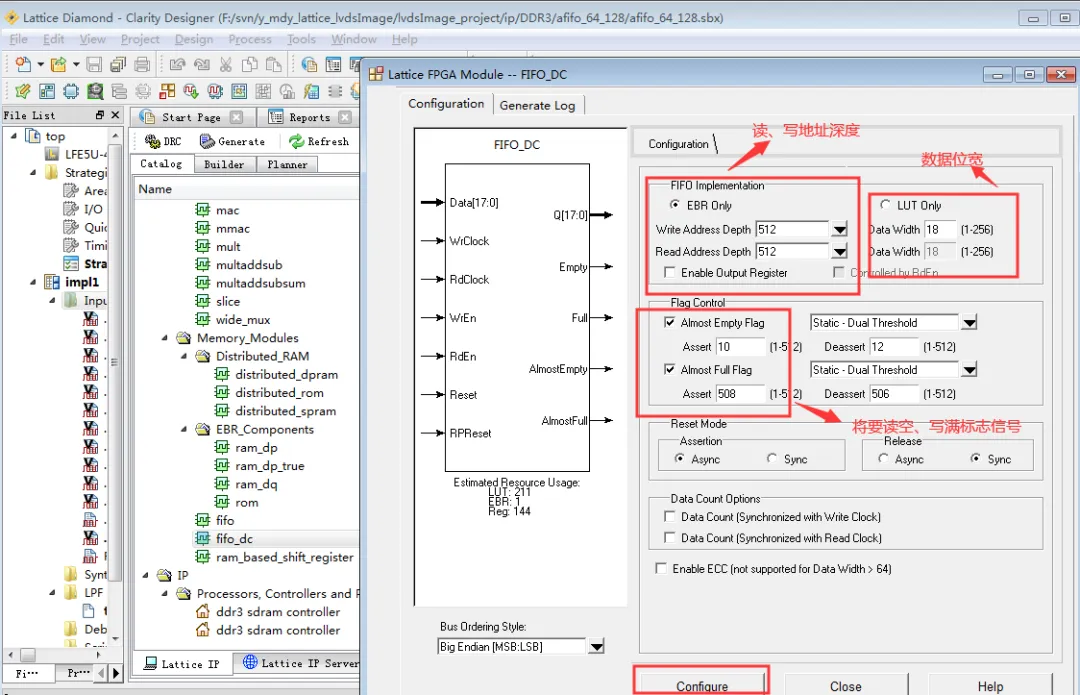

点击“customize“，进入FIFO IP核设置界面，设置FIFO的深度、数据位宽以及标志信号，设置好后点击”Configure”：
图5 FIFO IP核设置界面

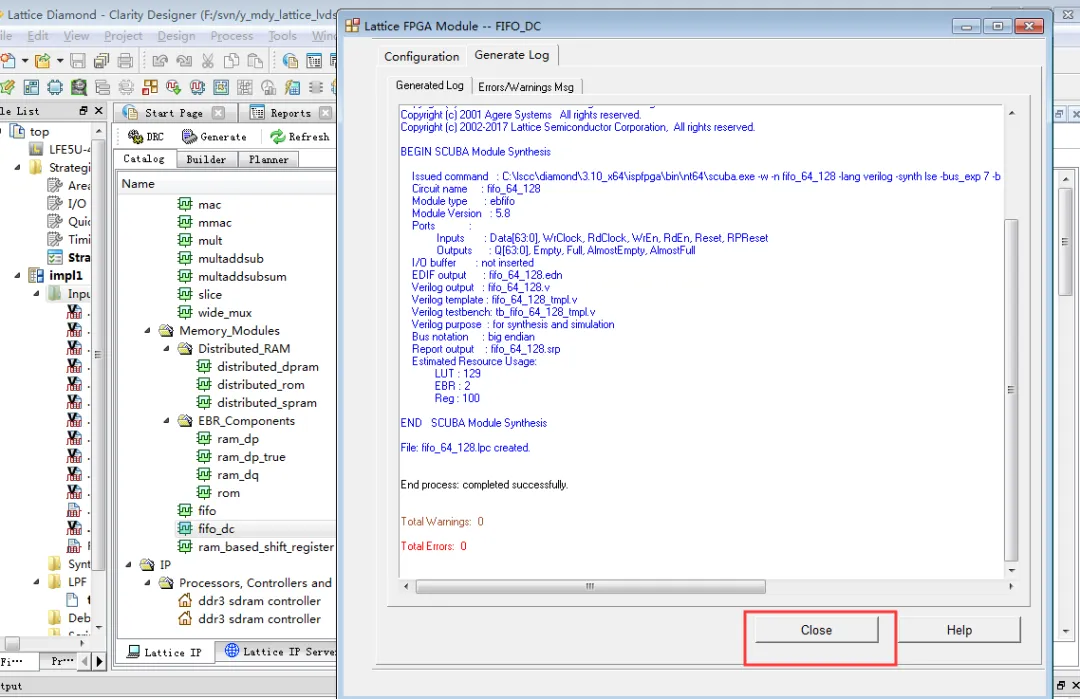

IP核生成成功，点击“Close“关闭窗口：
图6 IP核生成成功

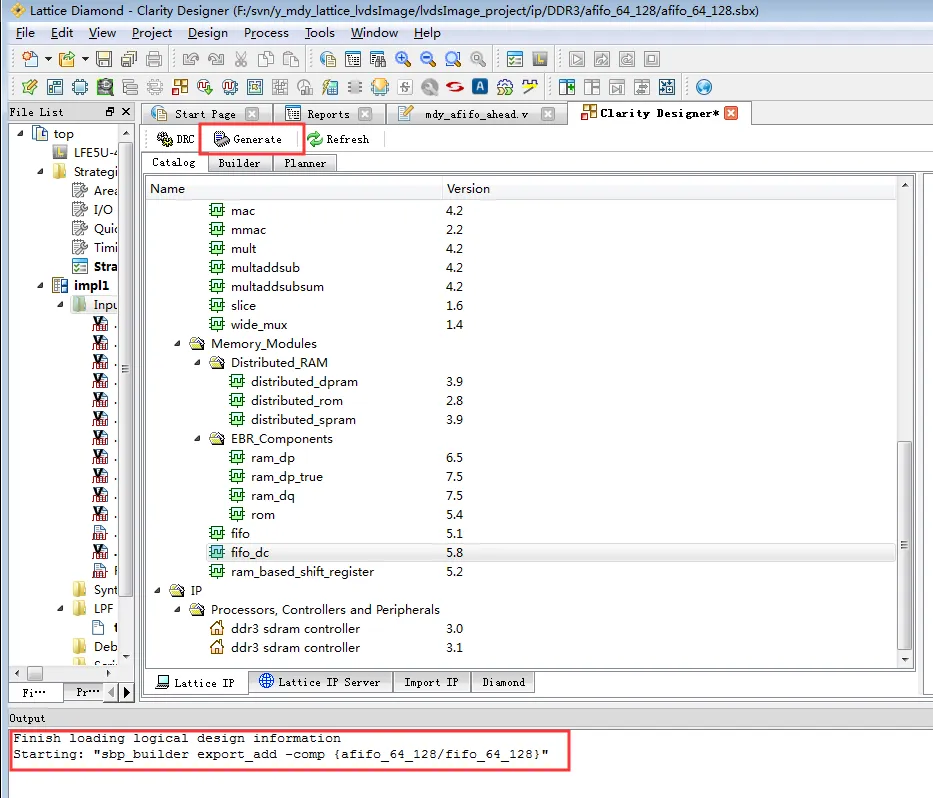

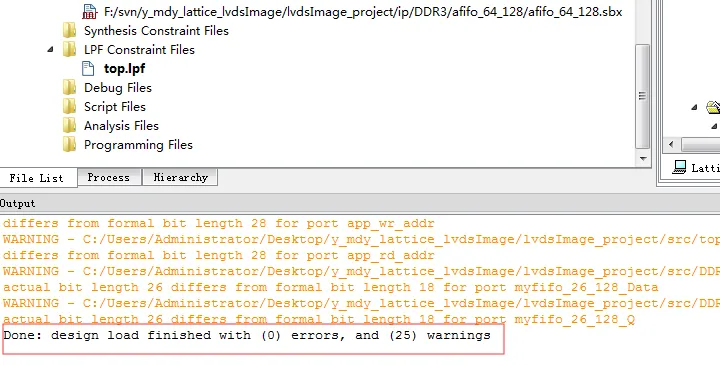

点击“Generate”，将生成的IP核添加进工程中：
图7 IP核添加进工程

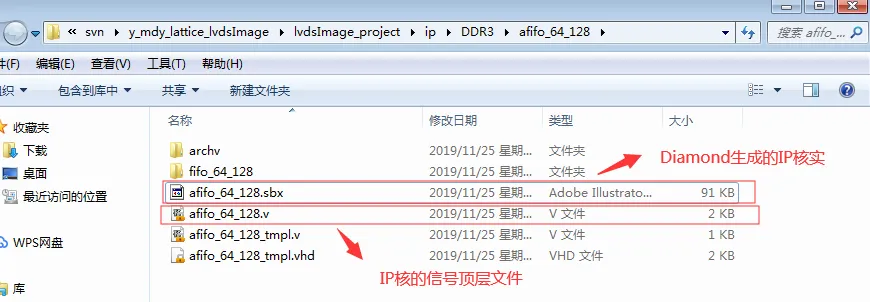

FIFO IP核生成的文件夹及生成的IP核信息，其中“.sbx”文件是IP核的实体，需要添加进工程中去，“.v”文件中包含IP核的顶层信号。
图8 IP核文件

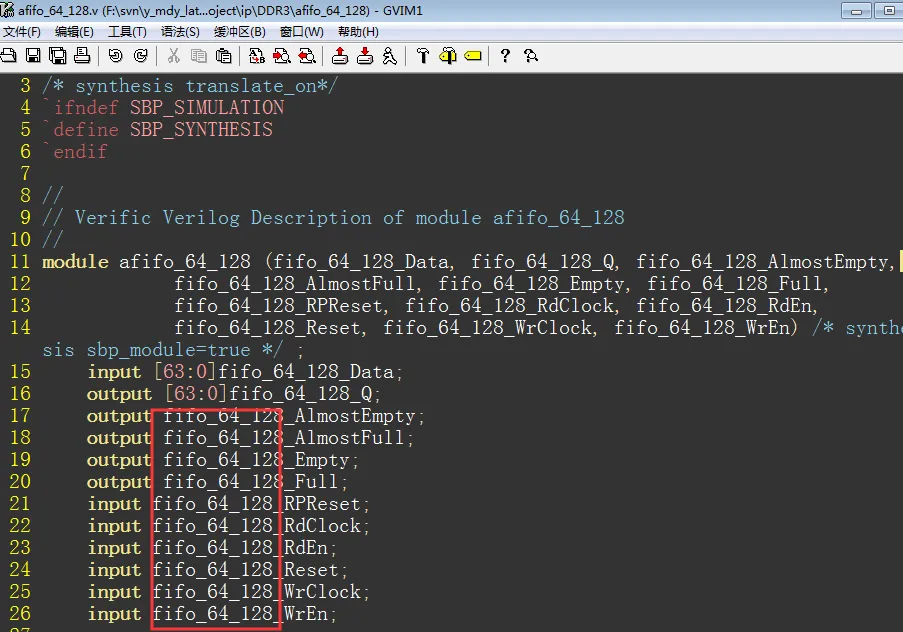

打开生成的IP核V文件，可以看到IP核内部的信号名前缀加上了设置的名称前缀。
图9 IP核V文件内部信号

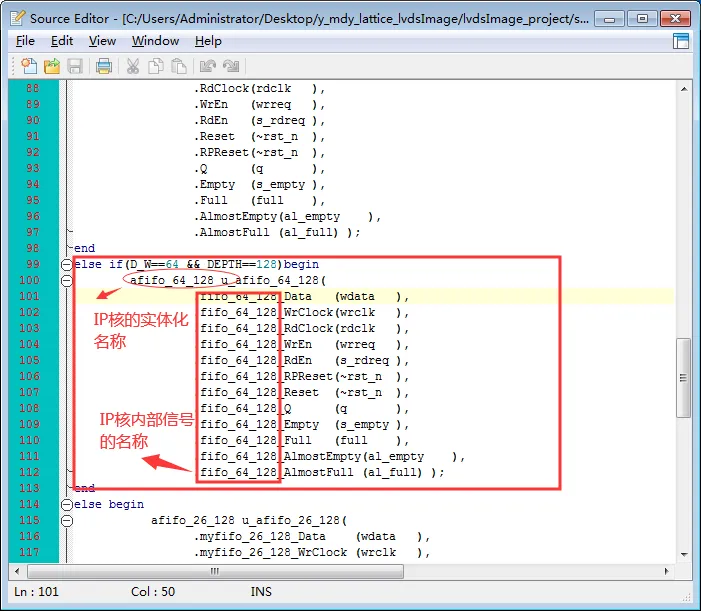

在顶层中将V文件中的信号进行例化：
图10 顶层例化IP核
例化进顶层中后，FIFO IP核即可用于工程接下来的设计。
