QDMA Subsystem for PCI Express v5.0 产品指南

AMD QDMA Subsystem for PCI Express( PCIe® )旨在利用多队列的概念实现高性能 DMA,以搭配 PCI Express® Integrated Block 一起使用,它与 DMA/Bridge Subsystem for PCI Express 的不同之处在于,后者使用多个 AMD 卡到主机( C2H )和主机到卡( H2C )通道。

本指南适用于面向 AMD UltraScale+™ 器件的 QDMA Subsystem for PCIe®。如果您希望获取完整版产品指南,请至文末扫描二维码进行下载。

功能特性

  • AMD UltraScale+™ 器件中支持 PCIe Integrated Block( PCIe 集成块)。

  • 支持 64、128、256 和 512 位数据路径。

  • 支持 x1、x2、x4、x8 或 x16 链路宽度。

  • 支持 Gen1、Gen2 和 Gen3 链路速度。Gen4 用于 PCIE4C 和 PCIE4CE 块。

  • 支持 AXI4 存储器映射接口和 AXI4-Stream 接口(按队列)。

  • 2048 个队列集合

  • 2048 个 H2C 描述符环。

  • 2048 个 C2H 描述符环。

  • 2048 个 C2H 完成( CMPT ) 环。

  • 支持轮询模式(状态描述符写回)和中断模式。

  • 中断

  • 2048 个 MSI-X 矢量。

  • 每个功能最多 8 个 MSI-X。

  • 中断聚合。

  • C2H 串流中断调制。

  • C2H 串流完成队列条目合并。

  • 通过用户逻辑进行描述符和 DMA 自定义

  • 允许定制描述符格式。

  • 流量管理。

  • 支持含最多 4 个物理功能( PF )和 252 个虚拟功能( VF )的 SR-IOV

  • 精简虚拟机管理器型号。

  • QID 虚拟化。

  • 仅允许有特权的功能/物理功能对上下文和寄存器进行编程。

  • 支持功能级别复位( FLR )。

  • 邮箱。

  • 基于队列的丰富可编程性,例如,AXI4 存储器映射接口对比 AXI4-Stream 接口。

概述

Queue-based Direct Memory Access( QDMA )基于队列的直接存储器访问子系统是基于 PCI Express® ( PCIe® )的 DMA 引擎,该引擎专为满足高带宽和高包计数数据传输需求而优化。QDMA 由 AMD UltraScale+™ Integrated Block for PCI Express 以及广泛的 DMA 和 Bridge 基础架构组成,可实现卓越的性能和灵活性。

QDMA Subsystem for PCIe 提供了广泛的设置和使用选项,大部分设置和选项均可按队列来选择,例如存储器映射 DMA 或串流 DMA、中断模式和轮询。该子系统提供了诸多选项,用于通过用户逻辑来自定义描述符和 DMA,以提供复杂的流量管理功能。

QDMA 引擎可凭借使用 QDMA 进行数据传输的主要机制来对主机操作系统所提供的指令(描述符)进行操作。QDMA 可使用描述符在主机到卡( H2C )方向或卡到主机( C2H )方向进行数据移动。您可基于逐个队列选择 DMA 流量 是进入 AXI4 存储器映射( MM )接口还是进入 AXI4-Stream 接口。此外,QDMA 可以选择实现 AXI4 MM 主端口或实现 AXI4 MM 从端口,从而允许 PCIe 流量完全绕过 DMA 引擎。

QDMA 与其他 DMA 产品的主要区别在于队列的概念。队列的概念源自高性能计算( HPC )互连的远程直接存储器访问( RDMA )的“队列集”概念。这些队列可以通过接口类型进行单独配置,并且能够在许多不同的模式下工作。基于单个队列加载 DMA 描述符的方式,每个队列均可提供极低开销的建立时间选项和连续更新功能。通过将队列作为资源分配给多个 PCIe 物理功能( PF )和虚拟功能( VF ),即可在各种多功能和虚拟化应用空间中使用同一个 QDMA 核与 PCI Express 接口。

QDMA架构

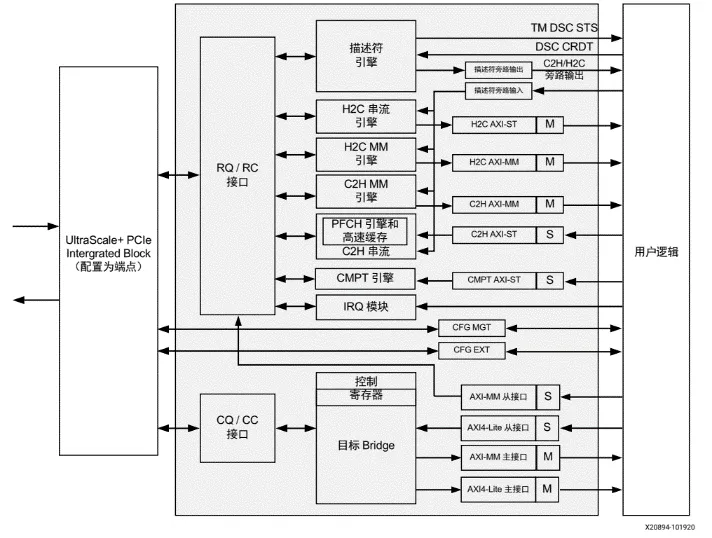

下图显示了 QDMA Subsystem for PCIe 的模块框图。

QDMA Subsystem for PCIe 的模块框图.png

获取完整版《QDMA Subsystem for PCI Express 产品指南》,请扫描二维码进行下载。
