作者：Gary Pan，AMD工程师；来源：AMD开发者社区
Ultra Accelerator Link (UALink) 是一种用于 AI 加速器之间芯片间互连和串行总线的开放规范。它由阿里巴巴、AMD、苹果、Astera Labs、AWS、思科、谷歌、惠普企业、英特尔、Meta、微软和 Synopsys 共同开发。
其首个规范将专门为可扩展网络提供互连。初始版本 200Gbps 的 UALink 规范基于 IEEE P802.3dj 200 Gb/s（超以太网）物理层。
UALink，每个系统节点由一个主机和所需数量的加速器组成，并由一个操作系统镜像进行管理。加速器可以使用多种互连协议（CXL、PCIe、XGMI、CHI c2c、Infinity Fabric）连接到主机。 UALink 交换机 (ULS) 可连接 AI“pod”内多达 1024 个加速器，每个加速器都被分配一个唯一的 10 位路由标识符。每个 UALink 交换机端口连接到一个不同的加速器。

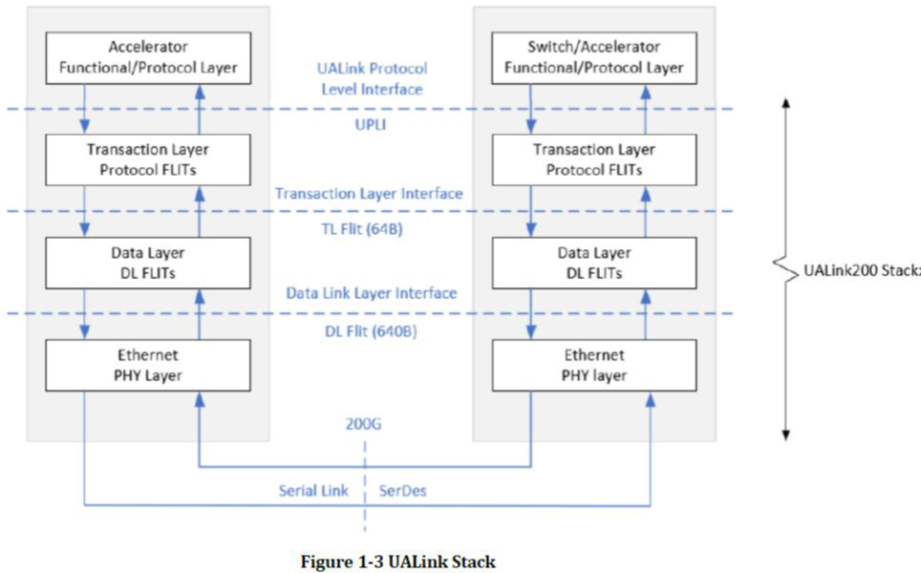

如下图所示，一个UALink协议栈应包含：协议层（Protocol Layer），事务层（Transaction Layer），数据链路层（Data Link Layer），物理层（Physical Layer）。
正因为UALink的物理层，是基于以太网IEEE802.3设计并作了些许修改，本文将介绍用户如何利用例化Xilinx-AMD的DCMAC硬核IP来实现UALink的物理层部分。其上层部分，则应由用户的其它设计逻辑与软件驱动等自行设计完成。
1.利用DCMAC的Flex I/F接口模式产生相应IP核

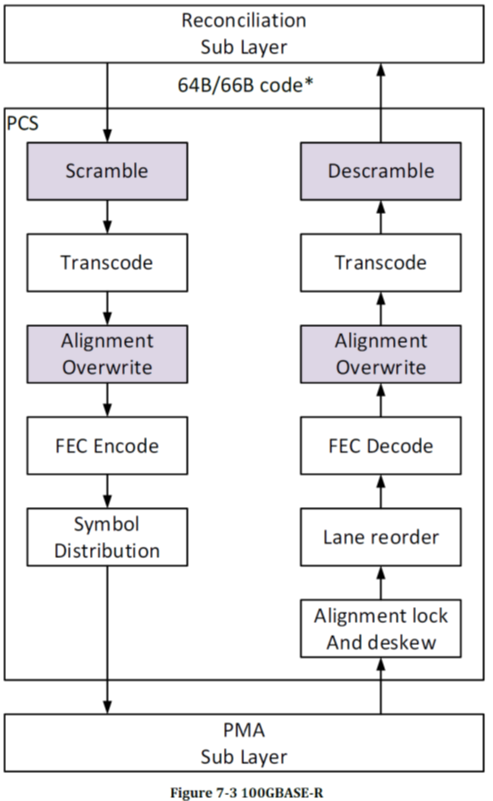

UALink的物理层，基本保留了以太网802.3协议的内容；两者最大的区别，是Alignment Marker的填充。UALink协议简化掉了原以太网里的20个PCS Lanes部分，并定义了自己的AM覆写在每块的开头位置，如下结构图：
因此，我们可以利用DCMAC的Flex接口，选择（ctl_tx_flexif_select/ctl_rx_flexif_select = 2’b01）这个模式，来产生DCMAC硬核IP，然后由用户自己提供UALink所定义的AM数据，以及其它普通64B/66B数据，然后由DCMAC IP完成后续的扰码，Transcode，RSFEC等步骤。IP产生过程如下：

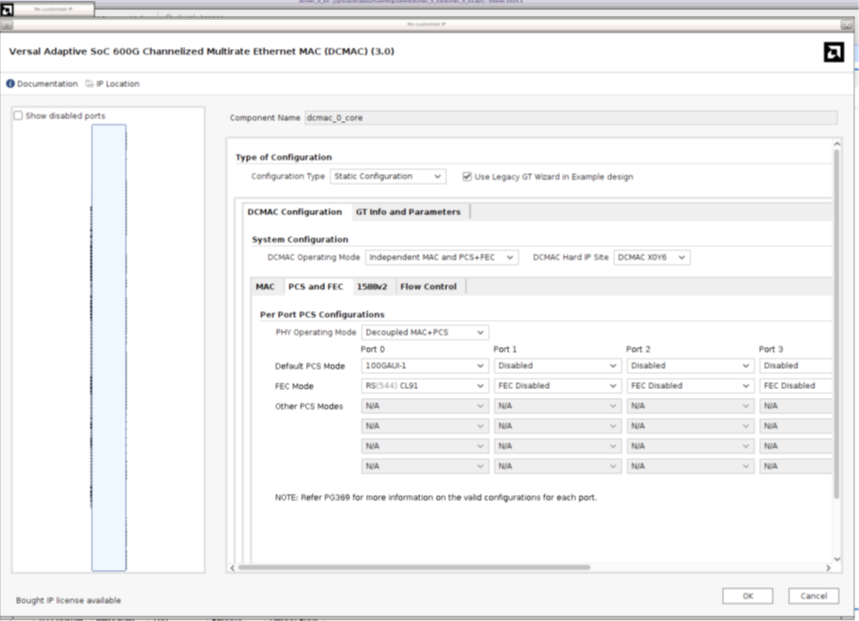

1）在Vivado工具中新建工程，产生DCMAC IP选择Independent MAC and PCS + FEC模式

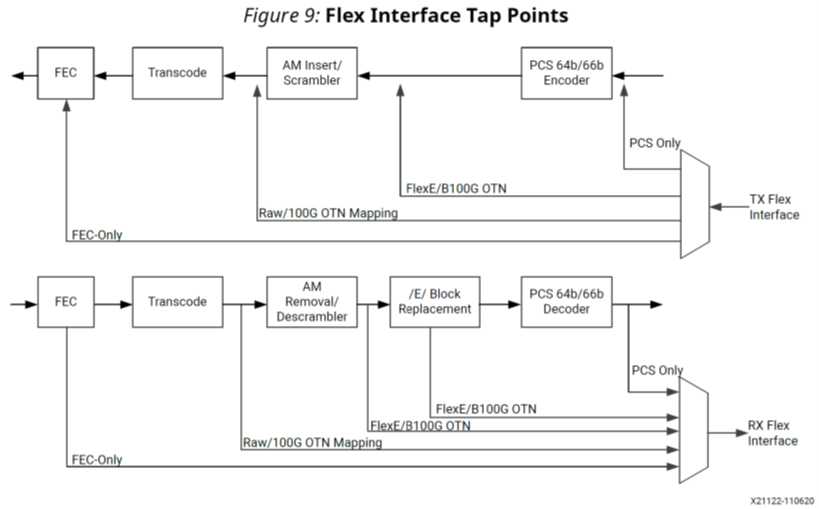

2）然后，设置ctl_tx_flexif_select/ctl_rx_flexif_select = 2’b01，即利用下面框图中的FlexE/B00G OTN这条通路，用户只需要提供64B/66B数据给IP
（注：现成的IP可能缺省设置的正是这个模式，所以不用特意修改；用户需自己确认模式是否选择正确）
3）右键产生IP example design
（此处建议用户直接跑一下example的Functional Simulation，熟悉并参考下IP的初始化流程，以及收发数据的使用）
2. Flex I/F接口模式下的数据格式
在此模式下，用户收发的数据，为64B/66B数据；其具体格式，应当参考DCMAC文档PG369里的记载，详细解释如下：
例如，用户在tx/rx_flexif_data0收发数，“2 78 00 00 00 00 00 00 00”，按照64B66B编解码表定义，这里开头的2或1表示该数为控制字还是普通数据；如果是2，则表示控制字。
注意，这里用户填给DCMAC IP的所有数据，需要bit位级倒序，才能正确理解。
因此，这个数下一个类型78，实际上倒序后为1e，后面全0，按照编解码表，这是一个典型的IDLE。
而图中第二拍，第二个数，“2 1e aa aa aa aa aa aa bb”，实际上是控制字并且Type倒序后从1e变为78，按照64B/66B编解码表，这是一个以太网数据包的Start，后面的数据也对应倒序为d5555555555555前导码。

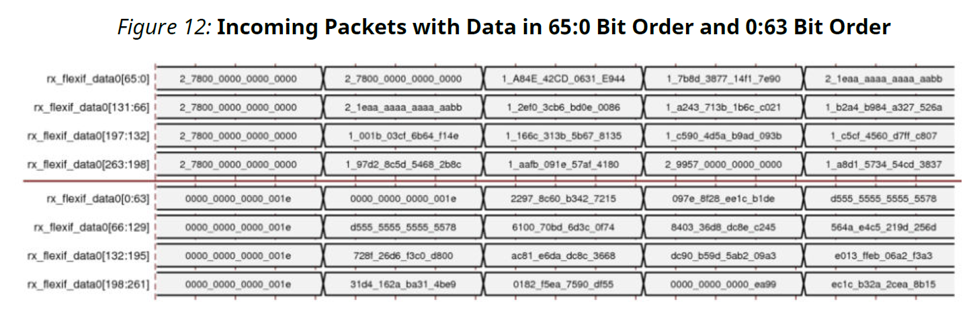

也就是说，下图中的下半部分，就是上半部分的数据倒序结果，可以理解为平时看到的数据顺序。再比如第三拍的第一个数，“1 a8 4e 42 cd 06 31 e9 44”，第一个1表示普通data，而不再是控制字，所以就没有Type了，由下半部分图看到，后面倒序后的实际数据为“22 97 8c 60 b3 42 72 15”。
UALink的（AM） Flit Code Sequence由20个Type=78，data为全F的64B/66B控制数，加上60个Type=1e，data全0的IDLE组成。
因此，用户可以倒序后，给DCMAC发数，20个“2 1e ff ff ff ff ff ff ff”和60个“2 78 00 00 00 00 00 00 00”，就组成了一个UALink的Alignment Marker。
3. 如何将你自己写的AM对齐并起效
通过上述章节的介绍，你已经会利用DCMAC，作为UALink的物理层进行工作，收发数据了。
然而，最后还有一个问题需要注意，当用户按照DCMAC文档要求，周期性拉高tx_flex_amflag，并同时提供自己的AM数据后，IP并不会马上起效。此时，需要额外做一下tx_serdes_reset，然后手动提供的AM才能实际对齐发送。
也就是说，实际上，IP内部也在自己周期性的发送AM，它并不会每时每刻去对齐用户拉高的amflag，只有在做了tx_serdes_reset后，IP才会对齐下一个amflag及其AM数据。

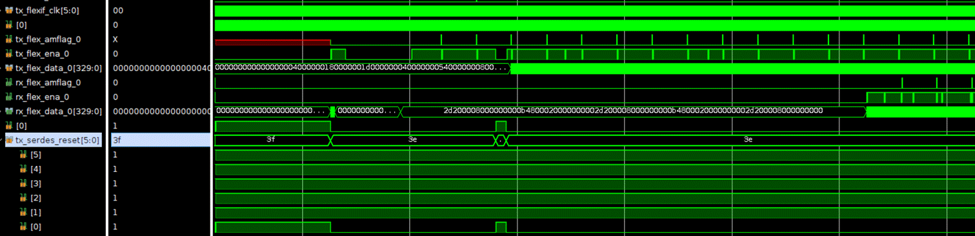

下图为利用IP example做的功能仿真，解释了这一行为。
总之，通过以上方式，用户就可以利用DCMAC硬核IP，实现UALink的物理层，并为其整个UALink上层设计提供基础。
