——从“异常场景”到“审查证据”的完整闭环
一、先把话说死：DAL‑A 鲁棒性测试为什么“很难补救”？
在 DAL‑A 项目中，鲁棒性测试有一个非常残酷的特征：
. 它通常发生在验证后期
. 一旦被审查质疑，返工代价极高
原因只有一个——大多数团队做鲁棒性测试时，没有“体系”，只有“动作”。
• 手动调电源
• 人工制造异常
• 靠经验判断结果
这些在 DAL‑A 中，都无法转化为审查证据。
二、DVS‑254 的核心定位（非常关键）
在 DO‑254 / DAL‑A 语境下，DVS‑254 并不是“帮你多测一点异常”， 而是：
把鲁棒性测试， 从“实验行为”升级为“验证体系的一部分”。DVS‑254 被设计为：
• DO‑254 / ED‑80
• 尤其针对 DAL‑A / DAL‑B
• 要求对比物理测试输出与 RTL 仿真模型结果
• 采用统一测试平台
这正是“一次性覆盖”的前提条件。
三、“一次性覆盖”的技术前提：等效性原理
DVS‑254 的基础原理是：
测试在 HDL 仿真器（如 ModelSim）的驱动下进行
仿真与物理测试共用测试程序
这意味着什么？
鲁棒性测试 不是一套新的测试逻辑
只是让同一套 Testbench
在异常运行条件下执行
这正好满足 DAL‑A 最敏感的三个点：
1. 没有二次实现测试逻辑
2. 判定标准与仿真完全一致
3. 结果可与 RTL 行为直接对比
四、一步到位的 DAL‑A 鲁棒性测试方法（DVS‑254 实战流程）
下面这部分，是可以直接照着执行的工程流程。
第一步：用仿真 Testbench 定义“正常 + 异常期望行为”
在 DVS‑254 体系中，鲁棒性不是“自由发挥”，而是：
• 在 Testbench 中明确：
• 正常条件下的期望行为
• 安全行为 / 受控行为
这一步的意义是：
异常不是“看看会发生什么”， 而是“验证是否符合已定义的安全逻辑”。
第二步：通过 DVS‑254 注入异常运行条件（而不是人工操作）
DVS‑254 明确提供：
• 测试电压管理
• 定制化电源
• 自动化电源管理
• 防止测试过程中损坏 DUT
• 鲁棒性测试能力
• 电压异常
• 上电过程
• 高速接口异常

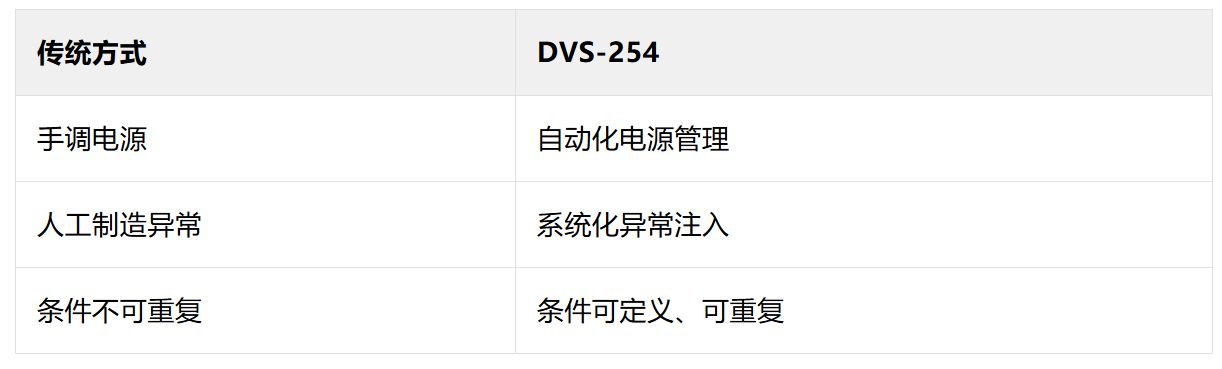

这一步的本质变化是：
第三步：在真实 FPGA 上执行 Testbench（而不是“跑程序”）
这是 DVS‑254 最关键的一点：
鲁棒性测试执行在目标 FPGA 器件上， 但由 HDL 仿真器统一驱动。
完全符合 DO‑254 6.3.1 的原文要求：
“Verify by exercising the hardware item in its intended operational environment”
同时也符合 FAA Order 8110.105 的明确支持：
Measure and record the verification coverage … on the component itself
第四步：自动化判定 + 自动记录（不是人工判断）
DVS‑254 的平台特性中，明确强调：
• 基于需求的记录文档
• 详细的测量值
• 代码覆盖率报告
• 物理测试输出与 RTL 仿真模型结果对比
这一步解决的是 DAL‑A 的“证据问题”：
不是“我看过了，没问题”， 而是：系统自动告诉你： 是否符合预期行为。
五、worst‑case 场景如何“一次性”覆盖？
DVS‑254 有一句非常“硬”的表述：
所有 worst‑case 场景都能够被验证覆盖到
这句话在 DAL‑A 中意味着：
• 系统枚举的
• 自动化的
• 被记录的
而不是：
“我们觉得差不多都考虑过了。”
这正是 DVS‑254 能把鲁棒性测试从高风险项 → 可控项 的根本原因。
六、高速接口鲁棒性：为什么 DVS‑254 特别重要？
文档中明确写到，DVS‑254：
支持高速接口如 DDR3 / PCIe 等接口的测试
在 DAL‑A 项目中，这一点极其关键：
• 高速接口
• 电压 / 时钟 / 初始化强相关
• 仿真可信度有限
DVS‑254 的价值在于：
让高速接口在异常条件下， 仍然处于“同一验证体系”中被判定。
七、为什么说“用 DVS‑254 = 一次性覆盖”？
总结成一句话：
因为 DVS‑254 不把鲁棒性测试当成“额外工作”， 而是： 直接纳入 DO‑254 的主验证流程。
它同时解决了 DAL‑A 最关心的四件事：
1. 在目标 FPGA 上执行
2. 与仿真行为等效
3. 覆盖率可测量、可记录
4. 结果可直接用于审查
结论（可以直接对审查员说）
**我们使用 DVS‑254， 在同一 Testbench、同一判定标准下， 将鲁棒性测试作为仿真验证的延伸， 在真实 FPGA 运行环境中自动执行并记录结果。
因此，所有合理的 worst‑case 场景 都已被系统化验证覆盖。**
——这句话，在 DAL‑A 中是站得住的。
DVS‑254｜面向 DO‑254 的 FPGA 自动化物理测试平台
DVS‑254 是一套面向 DO‑254 / ED‑80 适航项目的 FPGA 自动化物理测试与验证平台，专为 DAL‑A / DAL‑B 等高完整性等级项目设计。平台以“仿真与物理验证等效”为核心理念，将仿真阶段已验证的 Testbench 直接复用到 FPGA 板级物理测试中，帮助工程团队高效形成审查可接受的验证证据。
核心能力包括：
• 重用 Simulation Testbench 进行 FPGA 物理测试
• 仿真验证与硬件物理验证采用统一测试平台
• 支持鲁棒性测试与 worst‑case 场景系统化覆盖
• 支持高速接口测试（DDR3 / PCIe 等）
• 自动生成基于需求的测试记录、测量数据与代码覆盖率报告
• 满足 DO‑254 DAL‑A 等级的验证流程与交付要求
DVS‑254 已在多个 DO‑254 项目中应用，致力于将 FPGA 的真实物理行为，转化为可复查、可追溯、可取证的审查证据。
