作为FPGA工程师，在仿真的过程中大概率都踩过这些坑。为了复现一个罕见边界场景，改RTL代码再重仿真,半小时就没了；仿真跑了数小时，发现激励不是自己想要的，只能从头再来；不同版本\不同工具的波形文件互不兼容，反复导出数据折腾半天。
今天就给大家分享几个仿真硬核技巧，不用修改 RTL 代码、不用重复跑仿真，实时调整激励、断点续跑、跨平台复用波形，直接把你的仿真效率拉满。
一、Force 强拉：实时修改激励，仿真中途随心控
Force 命令是仿真验证里的 “万能改值神器”，核心优势就是无需修改代码、无需重新编译、仿真运行中实时生效，既能定向构造极端场景，也能临时调整激励，大幅节省仿真调试时间。
我们虽然通过在RTL代码中插入force—release语法去构造定向激励，也可以通过三方仿真软件例如VCS的-debug_access+reverse反方向编译的方式重新注入激励。但实际仿真场景中，最常用的方法是仿真到某个阶段，使用force命令，不用修改RTL代码，不用重新仿真，实时修改仿真激励，极大节省仿真时间。
它的核心适用场景覆盖了绝大多数调试需求：
a. 给寄存器 / 线网在指定时间强制赋值，固定为常数值
b. 临时修改时钟的频率、占空比，无需改动时钟生成逻辑
c. 让多位宽信号按指定周期、指定时长在两个数值间循环跳变
d. 强制赋值后，可指定时间恢复原信号状态，也可永久锁定数值
下面我们分两大主流仿真工具，拆解 Force 的实战用法和避坑要点。
1、Modelsim/Questasim的Force命令GUI 操作方法：
举例1：生成50%占空比、50ns周期的时钟，300ns后停止跳变，回归原波形
1. 选中目标信号（支持顶层 /子模块任意信号），右键选择【Clock】
2. 在弹窗中设置：偏移时间、占空比、周期、停止时间、高低电平值
3. 点击确认，自动生成 Force 命令并生效
自动生成的标准命令示例：
force -freeze sim:/tb/my_path/name1 1 0, 0 {25000 ps} -r 50000 -can 300000
举例2：固定信号电平，强制锁定数值
需要在仿真的某个时间点，把信号强制改成固定值，且不受其他逻辑驱动影响，用这个方法最合适。

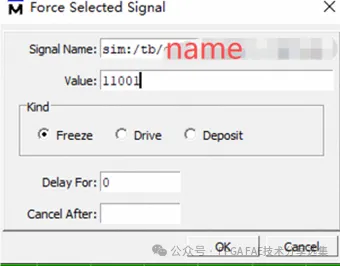

1.选中目标信号，右键选择【Force】
2.Kind选项选择【Freeze】，填入目标数值、生效延迟时间、可选的取消时间
3.点击确认，立即生效
2、Vivado Xsim Force命令实战用法
Vivado的Xsim仿真器中，Force 相关操作通过add_force命令实现，GUI 操作同样便捷，核心注意点：时间参数默认是相对偏移时间（相对于当前设置的时间点），而非Modelsim的绝对仿真时间。
举例1：生成指定宽度的复位/脉冲信号

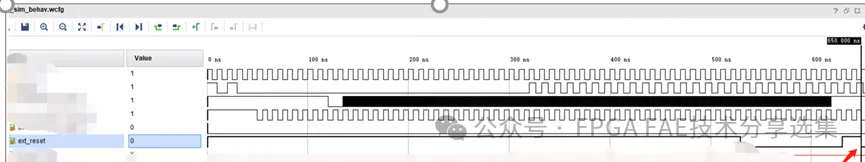

需求：当前仿真时间是630ns，需要通过XSIM GUI控制复位信号ext_reset，在 631ns强制拉高，650ns拉低，生成19ns的高电平脉冲。

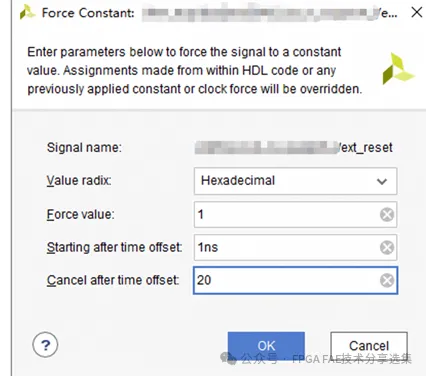

GUI操作：右键信号→选择【Force Constant】，填入对应参数
·Force value：1
·Starting after time offset：1ns （相对于630ns偏移）
· Cancel after time offset：20ns （相对于630ns偏移）
对应TCL 命令：
tcl
# 施加Force
add_force {/my_path /ext_reset} -radix hex {0 1ns} -cancel_after 20
# 清除Force
remove_forces {/my_path/ext_reset}
举例2：临时修改信号值，指定时间后恢复

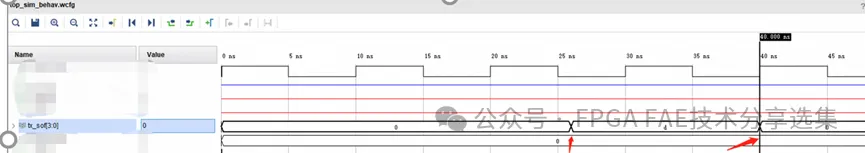

需求：当前仿真时间是25ns，让 4bit位宽的信号 tx_sof [3:0]，在 26ns跳转为16进制D，40ns恢复原值。

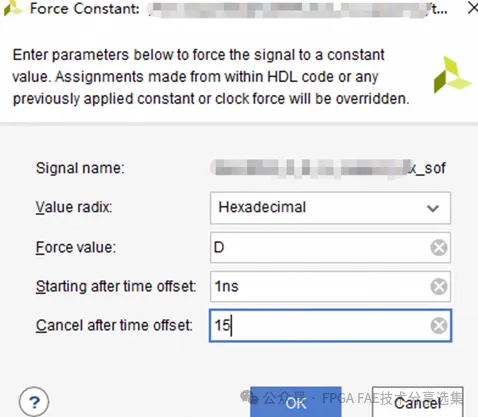

操作要点：当前仿真时间为 25ns，设置起始偏移1ns（25+1=26ns），取消偏移 15ns（25+15=40ns）。
举例3：永久锁定信号值，不自动恢复

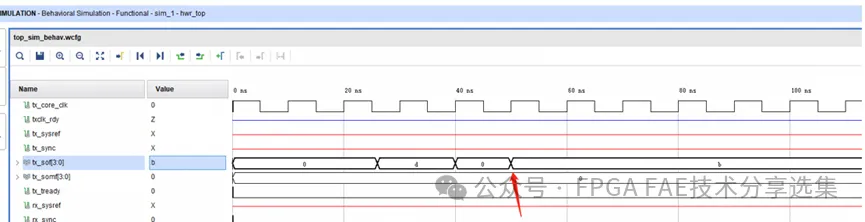

需求：当前仿真时间50ns，让 tx_sof [3:0]立即跳转为16进制B，后续一直保持该值，不自动恢复。

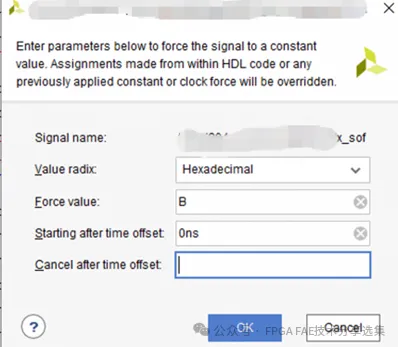

操作要点：起始偏移设为 0ns，不填写Cancel after参数，即可永久锁定。
举例4：生成自定义占空比的双值跳变信号
需求：当前仿真时间150ns，tx_sof [3:0]从150ns开始，在 6 和 C 之间循环跳转，6保持40ns，C保持60ns；450ns时停止并恢复原状态。
GUI 操作：右键信号→选择【Force Clock】，填入对应参数
·Leading edge value：6
·Trailing edge value：C
·Duty cycle：40%（对应第一个值的占比）
·Period：100ns
·Starting after time offset：150ns
·Cancel after time offset：300ns（150ns 开始，持续 300ns 到 450ns）
二、Checkpoint 仿真还原点：告别重复仿真，断点续跑超省心
长时仿真最头疼的，就是软件意外关闭、电脑重启，导致数小时甚至数天的仿真成果白费，Checkpoint就是专门解决这个问题的 “仿真存档神器”。
核心价值
·仿真过程中随时保存还原点，退出软件、重启电脑都不影响
·重新打开软件后，可直接从还原点继续仿真，无需从头开始跑
·支持从还原点继续统计代码覆盖率，无需重复仿真
一步到位的使用步骤
1.仿真过程中，在Transcript 窗口输入保存命令，生成还原点文件：
tcl
checkpoint my_save.dat
2.关闭仿真软件，甚至重启电脑都不受影响
3.重新打开软件，先cd到工程路径，再输入还原命令，直接加载还原点：
tcl
# 切换到工程路径
cd 你的工程文件路径
# 加载还原点，恢复仿真状态
vsim -restore my_save.dat
4.加载完成后，直接继续run仿真即可，和之前的仿真状态完全一致。
三、波形跨平台兼容：解决版本不兼容、跨工具查看难题
仿真波形的兼容性问题，是很多工程师的日常痛点：
1、不同版本的Modelsim生成的.wlf 文件互不兼容，高版本保存的波形，低版本直接打不开。例如不同版本的modelsim 保存的.wlf是不兼容的，用其它版本打不开，会直接打不开或报版本过低的错误。例如modelsim-SE10.6及其以下版本去打开questasim2020.1的wlf会报版本过低的警告。
2、vivado保存的波形打开不方便，ILA的波形保存不方便观察（ILA导出csv是比较方便的write_hw_ila_data -force -csv_file test.csv），如果想用questasim等观察，这时候导出vcd格式，然后vcd2wlf。
这里给大家分享一套通用的波形跨平台、跨版本兼容方案，核心是通过通用的 VCD 格式做中转，实现全平台、全工具的波形复用。
全流程操作步骤
步骤 1：导出通用 VCD 波形文件
VCD 是业界通用的波形格式，几乎所有仿真工具、调试工具都支持，是跨平台转换的核心。
分两种场景导出：
场景 A：仿真前规划好，直接导出指定模块的 VCD
在仿真启动后、run 仿真之前，输入以下命令：
# 1. 创建并打开vcd文件
vcd file my_wave.vcd
# 2. 添加需要抓取的信号，支持通配符
vcd add /tb_top/* # 抓取testbench顶层所有信号
vcd add /tb_top/dut/* # 抓取dut模块所有信号
# 3. 运行仿真
run 1000ns
# 4. 结束仿真，自动生成vcd文件
quit –sim
场景 B：仿真已经跑完，从现有 wlf 文件转 VCD
如果仿真已经结束，有现成的.wlf 波形文件，直接用转换命令即可：
tcl
wlf2vcd -o my_wave.vcd vsim.wlf
执行后，工程目录下会直接生成 my_wave.vcd 文件。
补充：Vivado ILA抓取的波形，也可以先导出 csv分析，核心命令：write_hw_ila_data -force -csv_file ila_wave.csv ，也可以导出vcd文件分析。
步骤 2：VCD转WLF，实现跨平台查看
把生成的 my_wave.vcd 文件拷贝到目标平台/目标软件环境，执行转换命令，生成对应环境可打开的 wlf 文件：
tcl
# 切换到vcd文件所在路径
cd /path_to_your_vcd_file
# 执行转换，vcd转wlf
vcd2wlf my_wave.vcd my_wave_out.wlf
步骤 3：一键打开波形，复用配置
1.首次打开，执行命令打开波形文件：
tcl
vsim -view my_wave_out.wlf
2.在波形窗口添加需要查看的信号，调整好格式后，保存为 wave.do 脚本
3.后续再次打开，直接执行一条命令，即可打开波形并加载之前的配置：
tcl
vsim -view xx.wlf -do wave.do
熟练掌握这几个技巧，能帮你省去大量重复编译、重复仿真、折腾波形文件的时间，把更多精力放在场景验证和问题定位上。
