作者：电子创新网张国斌
6月17日，AMD官宣其Spartan UltraScale+ SU200P FPGA 将于 2026 年 7 月正式投入量产。
SU200P 是 Spartan UltraScale+ 系列中规模最大、性能最强的器件，采用成熟的 16nm FinFET 工艺。它为 AMD 成本优化型产品组合带来了高 I/O、低功耗、灵活连接，以及支持 PQC CNSA 2.0 的先进硬件安全能力。
SU200P 器件是 Spartan UltraScale+ 系列九款成员中的最高规格，支持向上和向下扩展。系列内的封装兼容性（包括Spartan UltraScale+ SU65P 与 SU200P 器件之间）可在设计需求不断演进时保护板级投资。设计进一步扩展时，SBVF900 封装与 AMD 第二代 Kintex UltraScale+ 系列兼容，从而为进入中端 FPGA 提供了清晰的低风险路径，无需重新设计板卡。对于需要管理多产品型号或规划未来能力增长的团队，这种兼容性有助于保护板级投资、减少重设计工作并简化性能层级迁移。
主要安全功能包括：
·硬件信任根（ HWRoT ）安全启动，支持后量子加密（ PQC ）：采用 NIST 认证 PQC 算法进行固件和软件认证，符合 CNSA 2.0 标准
·AES-GCM 认证加密：单一硬件模块实现保密性、完整性和认证，实现安全启动及运行时加密/解密
·专用加密资源：AES-GCM、哈希算法、AIS-20/31 和 NIST SP 800-90A/B/C 合规的真随机数发生器（ TRNG ）
·物理不可克隆函数（ PUF ）：每个器件唯一身份及对称密钥保护
·生命周期安全：支持安全制造、部署、配置和现场更新的认证机制
这些能力共同构建起可信的平台基础，从制造环节的安全配置和首次启动到运营周期内的认证固件更新。
老兵复活，依旧很能打？
FPGA领域的朋友都知道，Spartan系列堪称是FPGA史上最“长寿”的产品线之一，它是赛灵思在1998年前后发布的产品，已经有接近30年历史，其定位一直没变：低成本 / 高性价比 FPGA。
演进路径是Spartan → Spartan-3 → Spartan-6（45nm时代经典）（被Artix部分替代）→Spartan-7→Spartan UltraScale+（重新复活）。

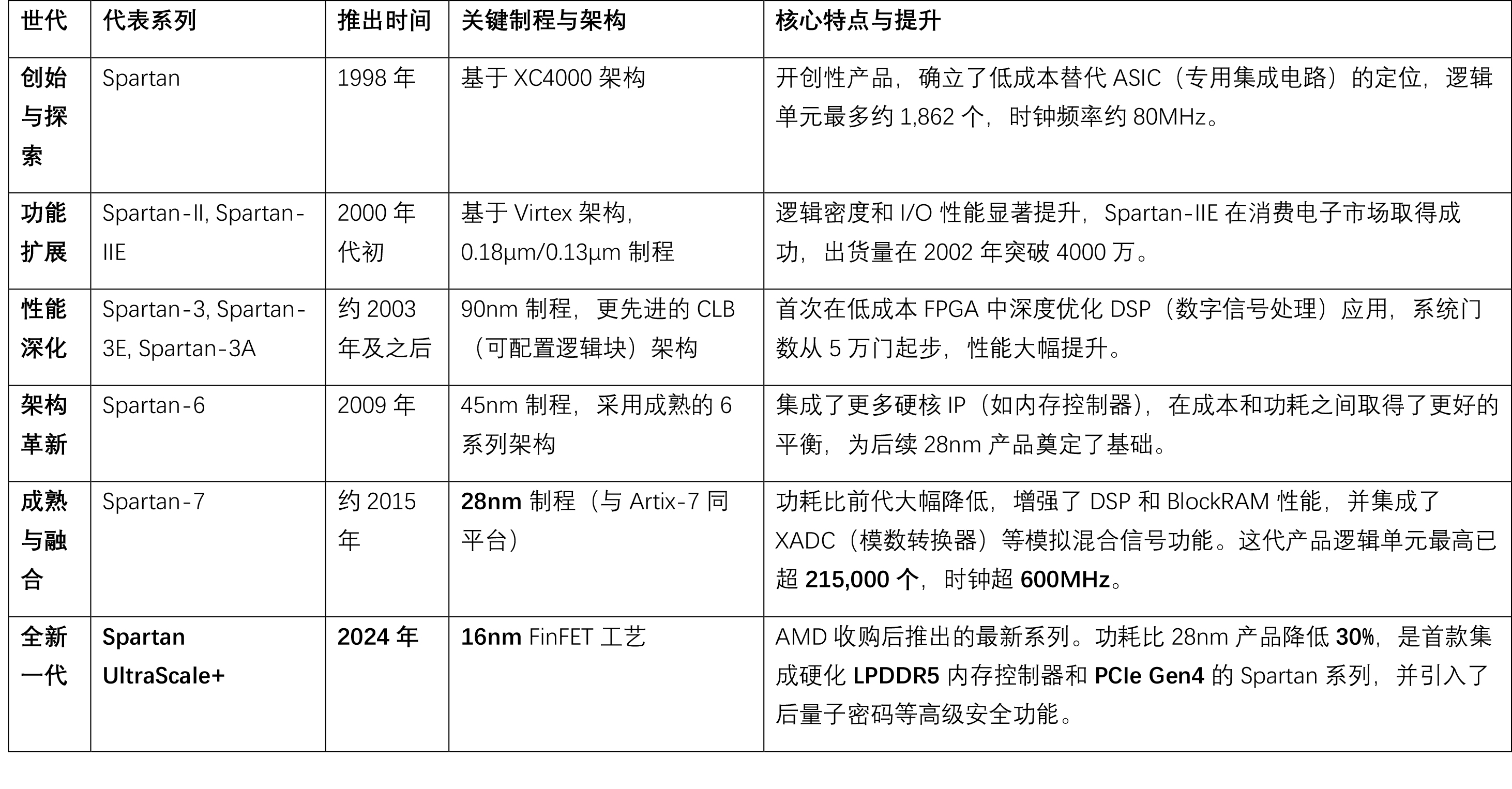

如下表所示：
总的来说，Spartan系列的演进可以看作是性能不断提升、功耗不断降低，同时集成度越来越高，从一个纯粹的“胶合逻辑”芯片，演变为能承载复杂边缘计算和连接功能的强大平台。
SU200P算是被AMD（收购Xilinx后）“战略性复活”的产品线。本质上这代表一个行业判断：低成本FPGA需求没有消失，反而在AI基础设施时代爆发了。
那这次SU200P这次到底升级了什么？（本质不是“更强”，而是“重新定义低端FPGA”）从官方公布的资料看，有5个关键升级维度：
1）规模：已经不是传统“Spartan级别”

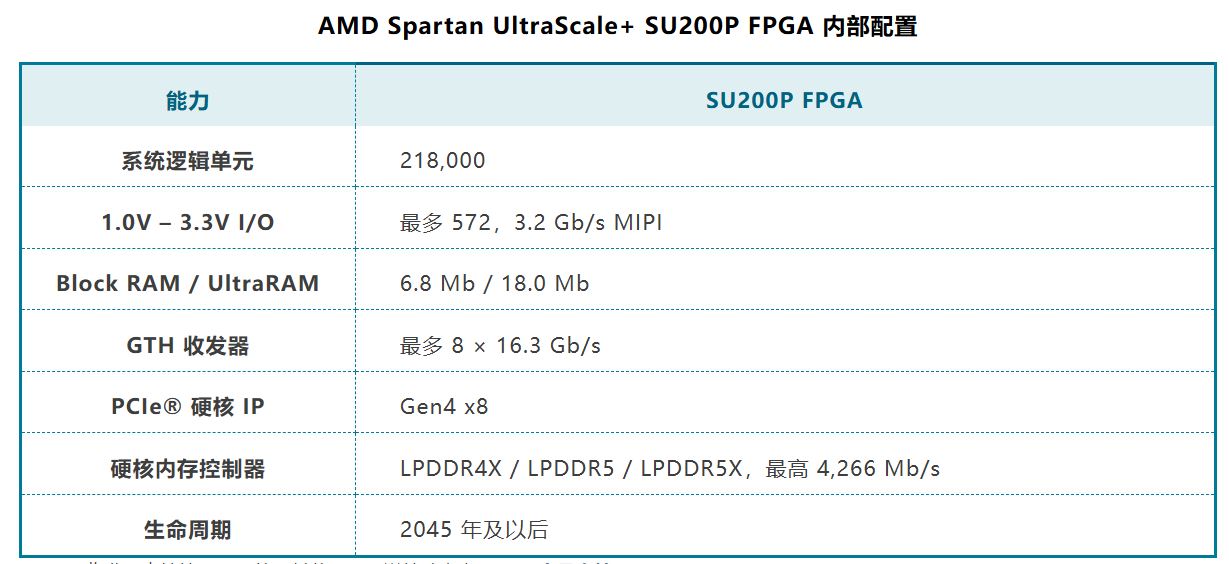

218K LUT（系统逻辑单元）
UltraRAM + BRAM（18Mb + 6.8Mb）
对比历史：
Spartan-6：~150K LUT（顶配）
现在：直接跨入“准中端FPGA”
结论：Spartan第一次具备“吞掉低端Kintex”的能力
2）I/O能力：真正的“接口怪兽”
最多 572个I/O
支持 1.0V–3.3V
MIPI 3.2Gbps
GTH 16.3Gbps（最多8个）
这件事很关键：FPGA在今天最大价值，不是算力，而是“协议桥接 + 杂活处理”
所以，SU200P本质上是：
✔ 数据中心“接口中枢”
✔ 交换机“控制面粘合剂”
✔ 工业系统“信号聚合器”
3）硬核集成：开始“SoC化”
PCIe Gen4 x8（硬核）
LPDDR4X/5/5X 控制器
MicroBlaze软核CPU
这意味着：它已经不是纯FPGA，而是“控制型SoC FPGA”
直接替代对象：
CPLD
低端MCU
BMC（部分场景）
4）安全：这次是“质变级升级”（核心杀手锏）
这是最容易被低估，但最关键的一点：
HWRoT（硬件信任根）
PUF（物理不可克隆）
AES-GCM
TRNG
支持PQC（后量子加密）+ CNSA 2.0
行业意义：这是第一批“为后量子时代准备”的FPGA
注意SU200P直接把一整套“国家级安全架构”塞进去了：注意这个关键词：
后量子加密（PQC），这意味着什么？--它在为未来10-20年的安全体系做准备。而现实是：大多数国产FPGA，还停留在“有没有AES”的阶段。
综上所述，我们可以可以得出这样的结论：SU200P本质是“安全芯片 + FPGA”的融合体
5）平台化能力：封装兼容 + 向上迁移（杀招）
SU65P ↔ SU200P 封装兼容
可升级到 Kintex UltraScale+
无需改板
这点对工程师意味着：设计一次 → 覆盖多个性能档位 → 生命周期10-20年。
三、核心问题：为什么它能“碾压”国产FPGA？
从SU200P配置和应用看，它主要高端数据中心应用，这个领域，国产FPGA主要做边边角角的工作，为什么一颗已经30岁的芯片还可以碾压国产FPGA？
很多人喜欢把差距归结为：工艺落后 、性能不够 ，但这是典型误判。
真正的差距在这四个维度：
1）生态：不是差一点，是一个时代
AMD背后是：
Vivado工具链
数十年IP积累
完整参考设计
全球开发者体系
本质：FPGA卖的不是芯片，是“开发效率”。
国产现状：
工具链稳定性差
IP不成熟
调试成本极高
结果：工程师不敢用。
2）系统理解：对“应用场景”的降维打击
SU200P不是通用设计，它是为：AI服务器、OCP标准、网络交换机定制的。 这说明：AMD理解的是“系统”，不是“器件”。而国产厂商还在拼LUT数量、拼工艺节点，完全不在一个维度。
3）安全体系：已经不是可选项，而是门槛
在今天数据中心、云计算、AI基础设施安全要求是：默认必须具备，而不是加分项。而PQC这种能力， 直接决定你能不能进入高端市场。
4）生命周期：工业市场的“生死线”
SU200P承诺：供货到2045年以后
这意味着：客户敢设计、敢大规模部署、敢长期绑定，而国产FPGA最大的问题之一：客户不敢赌。
四、最残酷的结论：这不是“差距”，是“代差”
你如果把SU200P当成一颗普通FPGA来看，会得出错误结论。它真正的定位是：“数据中心控制 + 安全中枢 + 接口平台”的融合体,而国产FPGA还在卖“可编程逻辑芯片”。这两者之间的差距，不是1代产品，而是一个完整技术体系的差距。
五、终极拷问：国产FPGA被“卡死”了吗？
答案是：短期内，在高端基础设施市场——是的。原因很简单：没有生态、没有安全体系、没有系统定义能力；但长期来看，还有机会吗？有，但路径只有一条：放弃“对标Xilinx”，转向“定义新场景”，比如：车规专用FPGA、边缘AI专用可编程芯片、RISC-V + FPGA融合架构。。。。否则结果就是：永远在追赶一个已经不在原地的对手。
对此，大家怎么看？欢迎评论区留言！
