说到DDR3的接口设计，有一个无法避开的问题，就是DDR3的读写性能，一方面需要一个好的设计来提升DDR3的读写性能，另一方面也需要一个好的测试程序来衡量性能指标。
物理带宽

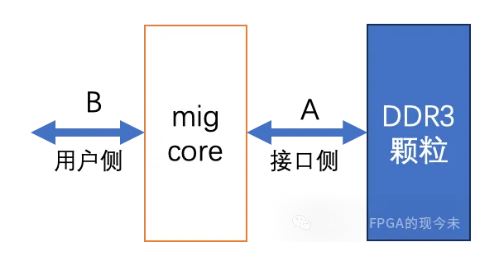

在谈及DDR3的性能的时候，首先要考虑的就是DDR3的物理带宽。假定我们采用的是x16bit的颗粒，4个颗粒拼位宽组成64bit的数据位宽。DDR3的物理带宽可以从2个点去计算，如下图所示，是在FPGA中用户通过mig core和DDR3颗粒连接。可以从接口A和接口B这2个点来计算物理带宽：

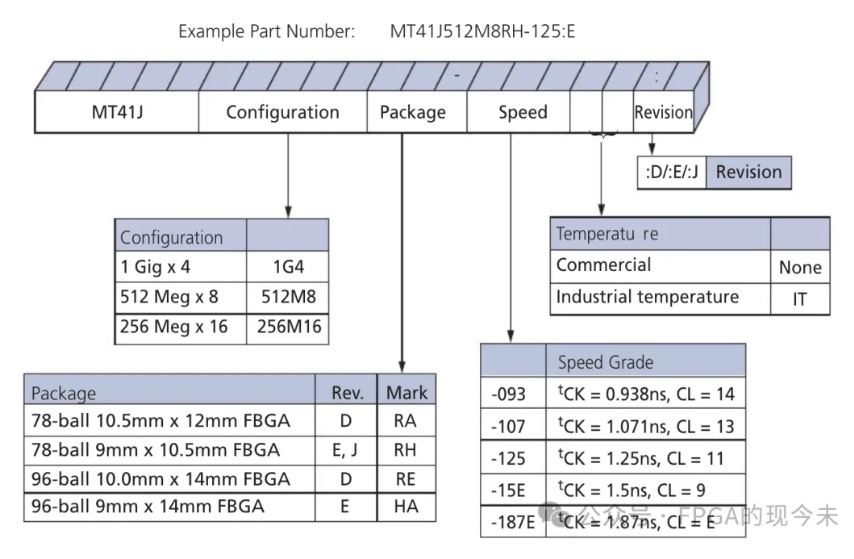

接口A：数据位宽为64bit，时钟频率呢？需要从DDR3颗粒的手册中去寻找，以下图为例子，speed为125，即DDR3支持的最大的IO接口时钟频率为1000/1.25 = 800M，由于DDR3是双沿采样，因此每条数据线的传输速率为1600Mb/s，所以物理带宽就是64bit *1600Mbit/s = 102.4Gbit/s = 12.8GB/s.

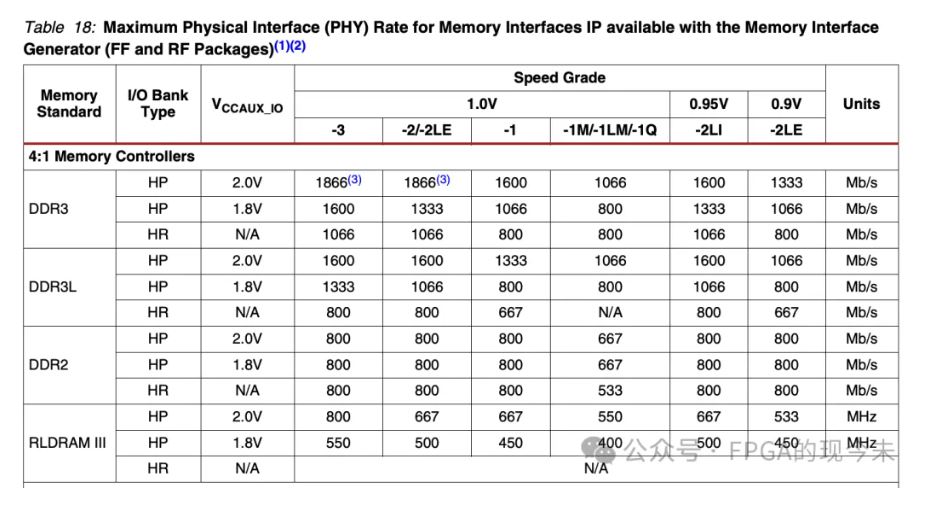

接口A的工作频率，除了和DDR颗粒有关，还和FPGA的IO有关，不同的器件这个速率也是不一样的。如下图所示，K7系列（DS182），FF和RF封装的芯片在不同电压和芯片等级下，不同bank所支持的PHY的最大速率。
接口B：在例化mig core的时候（具体参考这里：IP的生成），有一个PHY to Controller Clock Ratio的选择，即接口A和接口B的时钟比率，这里选择了4:1，即接口B的时钟频率为200M，通过例化mig core，我们可以看到接口B数据位宽为512bit，因此接口B的性能为 200M*512bit = 102.4Gb/s。即接口A和接口B的位宽是一致的。我们知道DDR3的burst长度为8，即一次操作8个地址，每个地址的数据位宽为16bit（16bit的DDR3颗粒），有4个颗粒，即每个地址的数据位宽为64bit，所以一次burst操作的数据量为64*8=512bit。这也解释了为什么mig core接口B的数据位宽为512bit。
读写性能
对于DDR3的读写操作来说，如何提高性能，是一个永无止境，无限追求物理带宽的过程。对于大多数应用来说，追求这个永无止境的过程是没有意义的。只要满足我们的项目需求即可，或者说以最小的代价，换取最大的性能。这里说明几种最常见的设计方案。

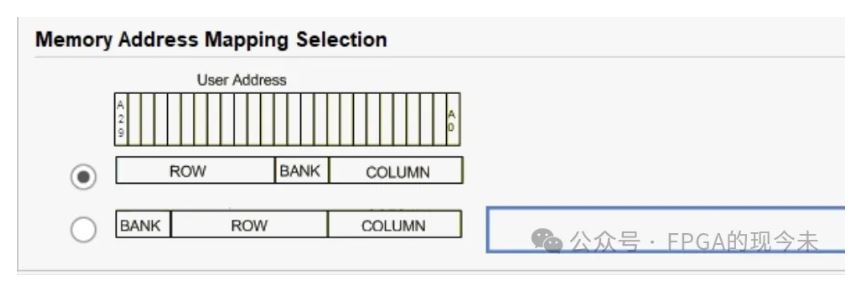

最大的利用行
cache方式
对于在DDR中存放表项的场景，经常要“随机”的访问DDR，且每次读写的长度都比较小，比如128byte，在这种场景下，要么牺牲一定的带宽来满足性能，要么就减少对表项的访问次数（一般也是采用这个方案），这个可以在外部增加一个“cache”来实现。具体可以参考FPGA中如何设计一个小cache（一）、FPGA中如何设计一个小cache（二）。
读写性能测试逻辑
DDR性能的测试，主要是不同突发长度和不同地址模式的组合测试。不同突发长度比较好理解，就是用户一次读写操作的长度。一般是从32byte、64byte、128byte……一直到4096byte或者8192byte。地址模式主要是看访问DDR的地址是顺序地址还是随机地址。因此就可以得到不同的组合，从而可以比较全面地反映出性能情况。
测试逻辑的设计的框图如下图所示：

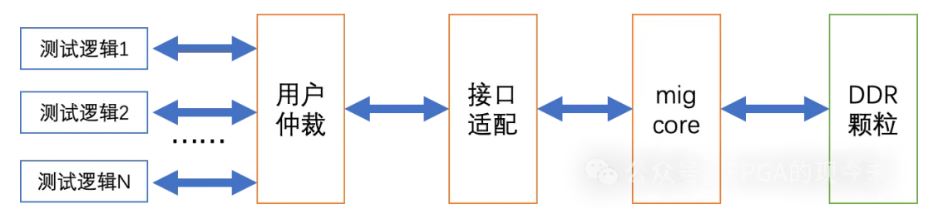

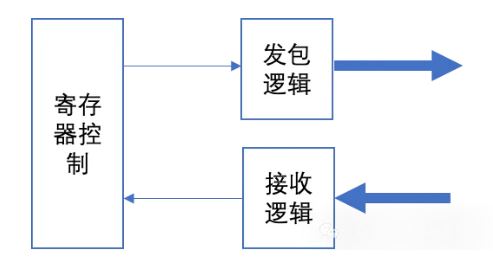

核心模块就2个，发包逻辑和接收逻辑。发包逻辑支持发送不同长度的写数据和写命令，支持发送不同长度的读命令。对于地址要支持顺序地址和随机地址，同时也要支持添加校验位。接收逻辑主要是对收到的数据进行校验，判断读出的数据是否正确。
总结
DDR的性能，根据参数是可以理论计算的。但是实际情况可能会有一定的出入，尤其是针对不同的场景，读写操作的模式都是不一样的，另外不同的厂家所设计的mig core的效率也不相同，因此对DDR需求比较严格的场景下，一个比较好的评估方案就是实际测试，提前确认好对DDR性能的需求和实际的设计能力。
