前言
高速串行Transceiver是FPGA的精华所在，没用过它都不好意思说自己是玩FPGA的。但其复杂的结构确实劝退了一大波人。尽管目前xilinx的example已经做的很牛逼了，可以帮我们把大部分不关系的逻辑和时序都封装起来不用我们管。但有时候还是希望能够学习的更深入点，更多的了解其架构。
接下来，我们就看图说话——从IP核的时钟配置来学习transceiver的参考时钟架构细节。
IP核的部分设置
这里使用的是Serdes系列总结——Xilinx serdes IP使用（一）——3G serdes这篇文章中的例子，我们来详细看一下参考时钟部分的设置

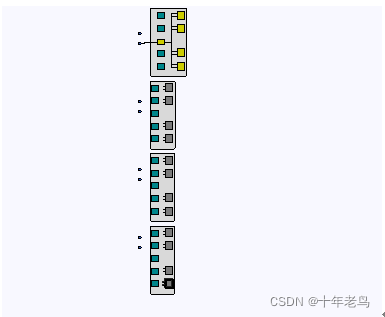

1、这是器件所有transceiver的一个指示图，包含了Quad0、Quad1、Quad2、Quad3。在我们的实例中我们使用的是Quad3

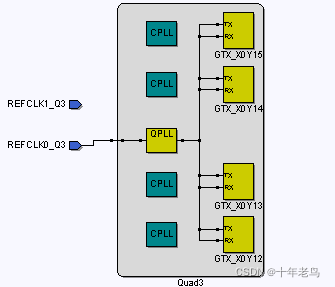

2、Quad3中的四条lane我们都用上了

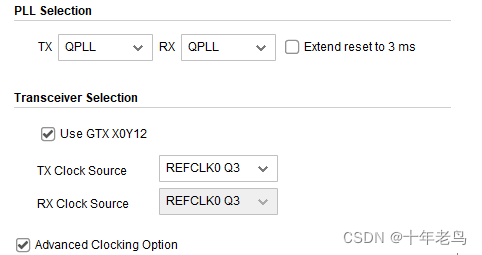

3、PLL可以选择CPLL和QPLL，这里我们使用的是QPLL
TX/RX Clock Source时钟源使用的是REFCLK0 Q3。实际上我们还可以选择
REFCLK0 Q2、REFCLK1 Q2、REFCLK0 Q3、REFCLK1 Q3
Xilinx的example实在是比较强大，我们不需要太理解transceiver里面的细节我们就能用起来了，但是呢，不出问题还好。一出问题的话也就无从下手了。transceiver模块中引出来的引脚虽然正常情况下大部分都用不上。但异常的时候定位的问题的时候可能就需要他们来进行排查了。
好了，以上就是transceiver的时钟源的设置。我们带着以下问题。
1、 Quad0、Quad1、Quad2、Quad3的定义是什么？
2、 REFCLK0 Q2、REFCLK1 Q2这些时钟输入的架构？
3、 QPLL输入为什么可以选择4个 输入源？
4、 使用QPLL还是CPLL？
这一节，我们就搞清楚参考时钟的方方面面。
Quad 的定义是什么？
我们假定我们的收发器类型是GTX。
Quad是由以下一些元件构成：
1、 4个GTXE2_CHANNEL 原语
2、 1个GTXE2_COMMON 原语
3、 2对专用外部参考时钟输入差分管脚
4、 专用参考时钟路由
使用QPLL还是CPLL
数据手册中对于QPLL和CPLL有比较详细的说明，这边就不在详细的阐述了，因为这个东西似乎对于我们关系不太大，因为只要你在transceiver wizard设置好之后就行了，具体细节就算了解也用处不大。
我们只要知道的是
QPLL支持的线速率是大于CPLL的，因此我一般来说都是直接用QPLL。
REFCLK0 Q2、REFCLK1 Q2这些时钟输入的架构？

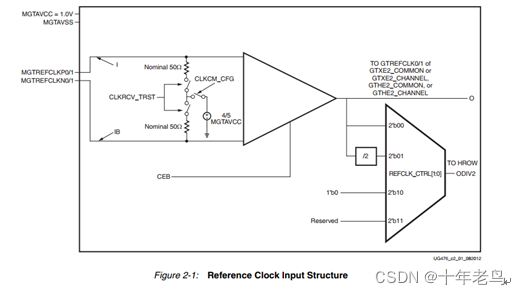

参考时钟输入架构如下图所示，其使用IBUFDS_GTE2原语进行例化。
原语模型:
IBUFDS_GTE2 #(
.CLKCM_CFG("TRUE"), // Refer to Transceiver User Guide
.CLKRCV_TRST("TRUE"), // Refer to Transceiver User Guide
.CLKSWING_CFG(2'b11) // Refer to Transceiver User Guide
)
IBUFDS_GTE2_inst (
.O(O), // 1-bit output: Refer to Transceiver User Guide
.ODIV2(ODIV2), // 1-bit output: Refer to Transceiver User Guide
.CEB(CEB), // 1-bit input: Refer to Transceiver User Guide
.I(I), // 1-bit input: Refer to Transceiver User Guide
.IB(IB) // 1-bit input: Refer to Transceiver User Guide
);
实际使用：
assign Q3_CLK0_GTREFCLK_OUT = q3_clk0_gtrefclk; //IBUFDS_GTE2 IBUFDS_GTE2 ibufds_instQ3_CLK0 ( .O (q3_clk0_gtrefclk), .ODIV2 (), .CEB (tied_to_ground_i), .I (Q3_CLK0_GTREFCLK_PAD_P_IN), .IB (Q3_CLK0_GTREFCLK_PAD_N_IN) );
QPLL输入为什么可以选择4个 输入源？

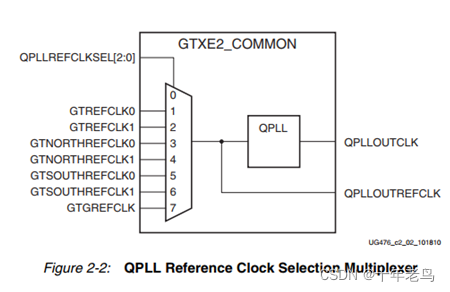

GTXE2_common中QPLL的输入可以选择
本Quad的两对输入时钟差分对，也可以选择相临近的（手册定义为南和北）两对输入时钟差分对。因为我们使用的是Quad3，已经属于最北边，因此只能使用本地Quad的专用差分输入对REFCLK0 Q3、REFCLK1 Q3、或者南边的输入对REFCLK0 Q2、REFCLK1 Q2
代码中从 IBUFDS_GTE2 的O端口输出后的时钟输入到了GTXE2_COMMON原语中的GTREFCLK0端口，这与我们Wizard上设置的一致。
GTXE2_COMMON #
(
// Simulation attributes
.SIM_RESET_SPEEDUP (WRAPPER_SIM_GTRESET_SPEEDUP),
.SIM_QPLLREFCLK_SEL (SIM_QPLLREFCLK_SEL),
.SIM_VERSION ("4.0"),
//----------------COMMON BLOCK Attributes---------------
.BIAS_CFG (64'h0000040000001000),
.COMMON_CFG (32'h00000000),
.QPLL_CFG (27'h06801C1),
.QPLL_CLKOUT_CFG (4'b0000),
.QPLL_COARSE_FREQ_OVRD (6'b010000),
.QPLL_COARSE_FREQ_OVRD_EN (1'b0),
.QPLL_CP (10'b0000011111),
.QPLL_CP_MONITOR_EN (1'b0),
.QPLL_DMONITOR_SEL (1'b0),
.QPLL_FBDIV (QPLL_FBDIV_IN),
.QPLL_FBDIV_MONITOR_EN (1'b0),
.QPLL_FBDIV_RATIO (QPLL_FBDIV_RATIO),
.QPLL_INIT_CFG (24'h000006),
.QPLL_LOCK_CFG (16'h21E8),
.QPLL_LPF (4'b1111),
.QPLL_REFCLK_DIV (1)
)
gtxe2_common_i
(
//----------- Common Block - Dynamic Reconfiguration Port (DRP) -----------
.DRPADDR (tied_to_ground_vec_i[7:0]),
.DRPCLK (tied_to_ground_i),
.DRPDI (tied_to_ground_vec_i[15:0]),
.DRPDO (),
.DRPEN (tied_to_ground_i),
.DRPRDY (),
.DRPWE (tied_to_ground_i),
//-------------------- Common Block - Ref Clock Ports ---------------------
.GTGREFCLK (GTGREFCLK_IN),
.GTNORTHREFCLK0 (GTNORTHREFCLK0_IN),
.GTNORTHREFCLK1 (GTNORTHREFCLK1_IN),
.GTREFCLK0 (GTREFCLK0_IN),
.GTREFCLK1 (GTREFCLK1_IN),
.GTSOUTHREFCLK0 (GTSOUTHREFCLK0_IN),
.GTSOUTHREFCLK1 (GTSOUTHREFCLK1_IN),
//----------------------- Common Block - QPLL Ports -----------------------
.QPLLDMONITOR (),
//--------------------- Common Block - Clocking Ports ----------------------
.QPLLOUTCLK (QPLLOUTCLK_OUT),
.QPLLOUTREFCLK (QPLLOUTREFCLK_OUT),
.REFCLKOUTMONITOR (),
//----------------------- Common Block - QPLL Ports ------------------------
.QPLLFBCLKLOST (),
.QPLLLOCK (QPLLLOCK_OUT),
.QPLLLOCKDETCLK (QPLLLOCKDETCLK_IN),
.QPLLLOCKEN (tied_to_vcc_i),
.QPLLOUTRESET (tied_to_ground_i),
.QPLLPD (tied_to_ground_i),
.QPLLREFCLKLOST (QPLLREFCLKLOST_OUT),
.QPLLREFCLKSEL (QPLLREFCLKSEL_IN),
.QPLLRESET (QPLLRESET_IN),
.QPLLRSVD1 (16'b0000000000000000),
.QPLLRSVD2 (5'b11111),
//------------------------------- QPLL Ports -------------------------------
.BGBYPASSB (tied_to_vcc_i),
.BGMONITORENB (tied_to_vcc_i),
.BGPDB (tied_to_vcc_i),
.BGRCALOVRD (5'b11111),
.PMARSVD (8'b00000000),
.RCALENB (tied_to_vcc_i)
);注意一些比较重要的信号:
QPLLLOCKDETCLK ，这是用于检测QPLL一些状态的信号，外部连到了drp_clk_i。 QPLLLOCK_OUT:判定QPLL是否锁定 QPLLREFCLKSEL: IN 3’b001，选择的是 GTREFCLK0口作为参考时钟输入 QPLLOUTREFCLK：这是QPLL输入的时钟 QPLLOUTCLK：这是QPLL输出的时钟 QPLLRESET：这是QPLL的复位信号
总结
最后，自己通过画一个参考时钟输入框图，加深印象，并标出其主要输入输出结构，作为结束。
