如何在KR260 starter kit上应用gmii2rgmii IP

judy 在周四, 09/25/2025 - 13:18 提交

作者：Davis Zhang，AMD开发者；来源：AMD开发者社区

目前AMD的SoC器件的PS部分都有GEM(Gigabit Ethernet Controller)，它可以配置为使用MIO管脚或者经过EMIO使用PL IO管脚。当配置为使用MIO管脚的时候，接口为RGMII。当配置为使用EMIO的时候，GEM经过EMIO连接到PL的接口为GMII。很多客户希望在PL里把GMII接口转换为RGMII接口，这就会用到gmii2rgmii converter IP。经常看到客户在使用这个IP的过程中遇到一些问题，本文给出了基于KR260 starter kit板卡应用gmii2rgmii的范例。

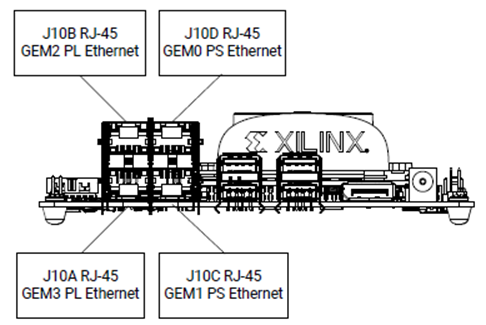

KR260板卡的J10接插件有四个RJ45接口，每个接口连接到一个以太网PHY芯片。J10A和J10B对应的PHY分别连接到K26 module的PL管脚。J10C对应的PHY连接到K26 module的MIO管脚，而J10D对应的PHY连接到K26 module的GTR管脚。所以我们会使用J10A和J10B对应的PL管脚来连接gmii2rgmii converter IP。


KR260板卡上的PHY芯片需要在上电之后进行一次复位，所以我们会在vivado工程里增加gpio core来复位PHY芯片。Vivado工程里使用了两个gmii2rgmii core，它们的时钟级联方式参考了gmii2rgmii IP手册PG160的方法。下面介绍如和使用附件里的文件创建vivado工程和petalinux工程。

创建vivado工程：

1. 设置vivado 2023.2的环境

2. 在vivado console里输入命令“vivado -source kr260_gmii2rgmii_bd.tcl”

3. 添加附件里的“design_1_wrapper.v”到vivado工程

4. 添加附件里的两个xdc文件到vivado工程

5. 编译vivado工程，最后导出xsa

6. 创建petalinux工程：

1. KR260板卡没有直接使用PS SDIO controller来访问micro-SD卡，而是通过USB switch芯片来连接micro-SD卡。KR260 petalinux BSP里有一些设置来实现在u-boot中从micro-SD卡加载linux镜像，所以我们会通过KR260 petalinux BSP的工程来生成qspi flash 启动所需的“BOOT.BIN”。首先使用这个BSP来建立petalinux工程，然后在petalinux工程里导入我们的xsa文件，最后编译petalinux工程并生成“BOOT.BIN”。参考下面这个wiki page里的方法，把“BOOT.BIN”烧写到qspi flash里。https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/3020685316/Kria+SOM+Boot+Firmware+Update#Boot-Image-Recovery-Tool

a. Petalinux-create -t project -s xxxx.bsp

b. 切换到petalinux工程路径

c. Petalinux-config –get-hw-description=<directory-of-xsa-file>

d. Petalinux-build

e. petalinux-package --boot --u-boot

2. 创建一个新的petalinux工程，导入xsa文件，将附件里的“system-user.dtsi”替换到petalinux工程路径下的“project-spec/meta-user/recipes-bsp/device-tree/files/”，然后编译petalinux工程，最后把生产的“boot.scr”和“image.ub”拷贝到micro-SD卡。

a. Petalinux-create -t project –template zynqMP –name xxx

b. Cd xxx

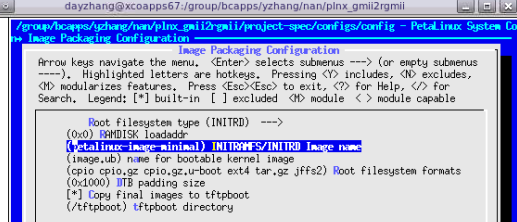

c. petalinux-config –get-hw-description=<directory-of-xsa-file>，然后在配置界面里需要做下面图片里高亮部分的修改
