实验任务
在之前设计的 DDR3 控制器的基础上，添加用户写、读模块，便于在用户端更容易的对 DDR3 进行写读控制。
实验环境
开发环境：Vivado 2018.2
FPGA 芯片型号：xc7a100tffg484-2
DDR3 型号：MT41J256M16HA-125
实验介绍
经过前几部分的控制器设计，已经包含有DDR3的读写模块、读写仲裁模块，读写指令 FIFO以及读写数据 FIFO 模块，现在便可以对此项设计进行写读验证，但是直接对 FIFO 端的信号进行控制的话，信号过多设计起来较为麻烦，因此考虑在外围添加用户端的写、读控制模块，减少信号交互数，便于用户端进行写读控制。
接口详解
用户写控制模块
用户端的写控制模块是与写指令 FIFO 和写数据 FIFO 的接口进行交互的，因此可以依据 FIFO 的相关信号进行用户写模块的设计，大致设计思路为：当用户写使能信号拉高时，依次将写数据累加，并且定义一个计数器用于计算写入数据的个数，这个可以作为突发长度的设计，当数据完全写入写数据 FIFO 中时，输出相应的指令信号：指令类型、突发长度、初始地址。其中指令类型可以固定为全0表示进行写操作，突发长度可以根据写入数据计数值得到，初始地址根据每次指令使能信号拉高累加。最后当写数据 FIFO 的空信号拉高时，拉个一个时钟周期的单次写完成信号。

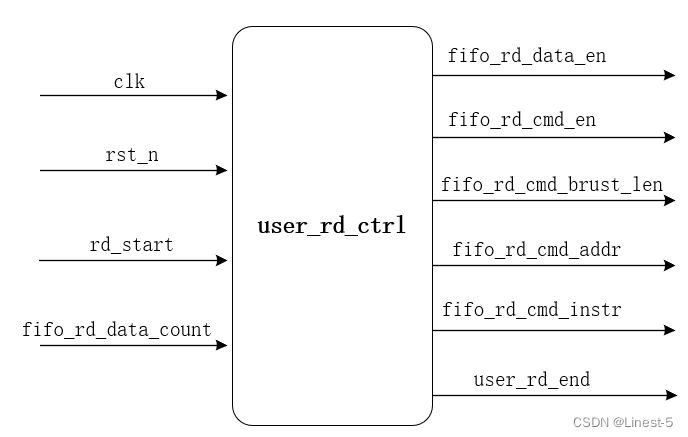

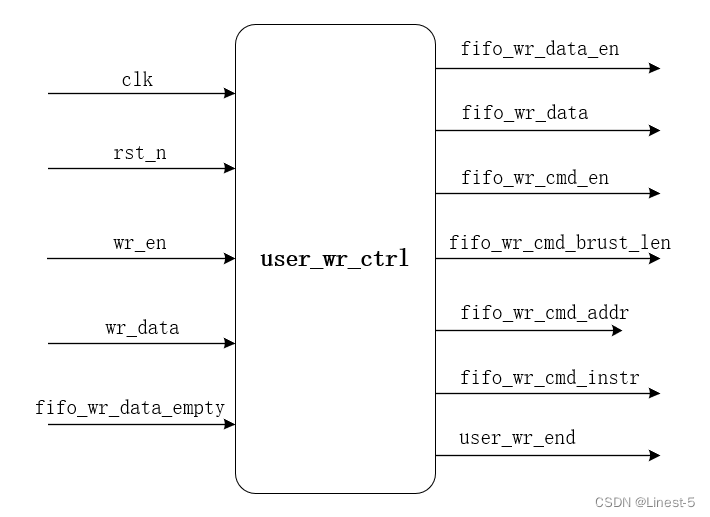

接口申明
用户读控制模块
用户端的读控制模块是与读指令 FIFO 和读数据 FIFO 的接口进行交互的，因此可以依据 FIFO 的相关信号进行用户读模块的设计，大致设计思路为：当开始读信号拉高时，依次累加读地址信号，并定义一个计数器，用于计算读出数据的个数，当读出的数据数量达到单次突发长度，并拉低读使能信号，并且拉高读完成信号，表示单次的读操作完成。
程序设计
写控制模块
/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ // Engineer : Linest-5 // File : user_wr_ctrl.v // Create : 2022-09-29 15:07:20 // Revise : 2022-09-29 16:26:45 // Module Name : user_wr_ctrl // Description : 用户端写控制模块 // Editor : sublime text3, tab size (4) /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ module user_wr_ctrl( input clk, //用户端时钟 input rst_n, //用户端复位，低有效 input wr_en, //写数据使能信号 input [127:0] wr_data, //写入的数据 input fifo_wr_data_empty, //写fifo为空信号 output reg fifo_wr_data_en, //写数据fifo写使能信号 output reg [127:0] fifo_wr_data, //写入fifo的数据 output reg fifo_wr_cmd_en, //写指令fifo写使能信号 output reg [7:0] fifo_wr_cmd_brust_len, //写数据突发长度 output reg [28:0] fifo_wr_cmd_addr, //此次写数据初始地址 output [2:0] fifo_wr_cmd_instr, //操作指令信号 output reg user_wr_end //单次写操作完成标志信号 ); /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /* 信号定义 */ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ reg [7:0] data_cnt; //写入数据个数计数信号 reg fifo_wr_data_empty_reg;//写数据fifo空标志打拍信号 /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /* Main Code */ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ //写指令：3'b000，读指令：3'b001 assign fifo_wr_cmd_instr = 3'b000; //写入的数据个数计数信号 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin data_cnt <= 'd0; end else if (wr_en) begin data_cnt <= data_cnt + 'd1; end else begin data_cnt <= 'd0; end end //对数据使能信号打拍输出 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin fifo_wr_data_en <= 'd0; end else begin fifo_wr_data_en <= wr_en; end end //对写入的数据打拍输出 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin fifo_wr_data <= 'd0; end else begin fifo_wr_data <= wr_data; end end //当数据完全写入fifo中后，启动命令使能信号 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin fifo_wr_cmd_en <= 'd0; end else if ((~wr_en) && fifo_wr_data_en) begin fifo_wr_cmd_en <= 'd1; end else begin fifo_wr_cmd_en <= 'd0; end end //根据写入的数据计数得到突发长度输出 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin fifo_wr_cmd_brust_len <= 'd0; end else if ((~wr_en) && fifo_wr_data_en) begin fifo_wr_cmd_brust_len <= data_cnt; end else begin fifo_wr_cmd_brust_len <= 'd0; end end //根据每次的写数据的个数确定下一次写的初始地址 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin fifo_wr_cmd_addr <= 'd0; end else if (fifo_wr_cmd_en) begin fifo_wr_cmd_addr <= fifo_wr_cmd_addr + (fifo_wr_cmd_brust_len << 'd3); end else begin fifo_wr_cmd_addr <= fifo_wr_cmd_addr; end end //对写数据fifo的空标志拉高信号打拍 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin fifo_wr_data_empty_reg <= 'd0; end else begin fifo_wr_data_empty_reg <= fifo_wr_data_empty; end end //一次写完成信号生成 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin user_wr_end <= 'd0; end else if (fifo_wr_data_empty && (~fifo_wr_data_empty_reg)) begin user_wr_end <= 'd1; end else begin user_wr_end <= 'd0; end end endmodule
读控制模块
/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ // Engineer : Linest-5 // File : user_rd_ctrl.v // Create : 2022-09-29 16:27:57 // Revise : 2022-09-29 16:27:57 // Module Name : user_rd_ctrl // Description : 用户端读控制模块 // Editor : sublime text3, tab size (4) /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ module user_rd_ctrl( input clk, //用户端时钟 input rst_n, //用户端复位，低有效 input rd_start, input [6:0] fifo_rd_data_count, output reg fifo_rd_data_en, output reg fifo_rd_cmd_en, output [7:0] fifo_rd_cmd_brust_len, output reg [28:0] fifo_rd_cmd_addr, output [2:0] fifo_rd_cmd_instr, output reg user_rd_end ); /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /* 信号定义 */ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ reg [7:0] rd_data_cnt; /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /* Main Code */ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ //对开始读信号打拍输出 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin fifo_rd_cmd_en <= 'd0; end else begin fifo_rd_cmd_en <= rd_start; end end assign fifo_rd_cmd_brust_len = 'd64; assign fifo_rd_cmd_instr = 3'b001; //每次读操作的初始地址 always @(posedge clk or negedge rst_n) begin if (!rst_n) begin fifo_rd_cmd_addr <= 'd0; end else if (fifo_rd_cmd_en) begin fifo_rd_cmd_addr <= fifo_rd_cmd_addr + (fifo_rd_cmd_brust_len << 'd3); end else begin fifo_rd_cmd_addr <= fifo_rd_cmd_addr; end end always @(posedge clk or negedge rst_n) begin if (!rst_n) begin fifo_rd_data_en <= 'd0; end else if (fifo_rd_data_en && (rd_data_cnt == (fifo_rd_cmd_brust_len - 'd1))) begin fifo_rd_data_en <= 'd0; end else if (fifo_rd_data_count == (fifo_rd_cmd_brust_len - 'd6)) begin fifo_rd_data_en <= 'd1; end else begin fifo_rd_data_en <= fifo_rd_data_en; end end always @(posedge clk or negedge rst_n) begin if (!rst_n) begin rd_data_cnt <= 'd0; end else if (fifo_rd_data_en && (rd_data_cnt == (fifo_rd_cmd_brust_len - 'd1))) begin rd_data_cnt <= 'd0; end else if (fifo_rd_data_en) begin rd_data_cnt <= rd_data_cnt + 'd1; end else begin rd_data_cnt <= 'd0; end end always @(posedge clk or negedge rst_n) begin if (!rst_n) begin user_rd_end <= 'd0; end else if (fifo_rd_data_en && (rd_data_cnt == (fifo_rd_cmd_brust_len - 'd1))) begin user_rd_end <= 'd1; end else begin user_rd_end <= 'd0; end end endmodule
顶层模块
/*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /* Engineer : Linest-5 /* File : top_ddr3_init.v /* Create : 2022-09-15 09:58:59 /* Revise : 2022-09-24 21:11:50 /* Module Name : /* Description : /* Editor : sublime text3, tab size (4) /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ /*~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~*/ module top_ddr3_init( // Inouts inout [15:0] ddr3_dq, inout [1:0] ddr3_dqs_n, inout [1:0] ddr3_dqs_p, // Outputs output [14:0] ddr3_addr, output [2:0] ddr3_ba, output ddr3_ras_n, output ddr3_cas_n, output ddr3_we_n, output ddr3_reset_n, output [0:0] ddr3_ck_p, output [0:0] ddr3_ck_n, output [0:0] ddr3_cke, output [0:0] ddr3_cs_n, output [1:0] ddr3_dm, output [0:0] ddr3_odt, // Inputs // Differential system clocks input sys_clk, input rst_n ); wire init_calib_complete; wire ui_clk; wire ui_clk_sync_rst; wire [127:0] wr_data; wire [7:0] wr_brust_len; wire wr_start; wire [28:0] wr_addr; wire [2:0] wr_cmd; wire [15:0] wr_mask; wire data_req; wire wr_end; wire app_rdy; wire app_wdf_rdy; wire [2:0] app_cmd; wire app_en; wire [28:0] app_addr; wire [127:0] app_wdf_data; wire app_wdf_wren; wire [15:0] app_wdf_mask; wire app_wdf_end; wire [7:0] rd_brust_len; wire rd_start; wire [28:0] rd_addr; wire [2:0] rd_cmd; wire [127:0] rd_data; wire rd_data_valid; wire rd_end; wire [127:0] app_rd_data; wire app_rd_data_end; wire app_rd_data_valid; wire [2:0] app_wr_cmd; wire app_wr_en; wire [28:0] app_wr_addr; wire [2:0] app_rd_cmd; wire app_rd_en; wire [28:0] app_rd_addr; /**************FIFO控制部分*******************/ wire user_clk; //写指令部分 wire fifo_wr_cmd_en; wire [7:0] fifo_wr_cmd_brust_len; wire [28:0] fifo_wr_cmd_addr; wire [2:0] fifo_wr_cmd_instr; wire fifo_wr_cmd_empty; wire fifo_wr_cmd_full; //写数据部分 wire fifo_wr_data_en; wire [127:0] fifo_wr_data; wire fifo_wr_data_full ; wire fifo_wr_data_empty; wire [6:0] fifo_wr_data_count; //读指令部分 wire fifo_rd_cmd_en; wire [7:0] fifo_rd_cmd_brust_len; wire [28:0] fifo_rd_cmd_addr; wire [2:0] fifo_rd_cmd_instr; wire fifo_rd_cmd_empty; wire fifo_rd_cmd_full; //读数据部分 wire fifo_rd_data_en; wire [127:0] fifo_rd_data; wire fifo_rd_data_full; wire fifo_rd_data_empty; wire [6:0] fifo_rd_data_count; //用户写控制模块 wire user_wr_en; wire [127:0] user_wr_data; wire user_wr_end; //用户读控制模块 wire user_rd_start; wire user_rd_end; assign app_en = app_wr_en | app_rd_en; assign app_addr = app_wr_addr | app_rd_addr; assign app_cmd = (app_wr_en == 'd1) ? 3'b000 : 3'b001; //DDR工作时钟PLL例化 ddr3_clock ddr3_clock_inst( .clk_out1(sys_clk_in), // output clk_out1 .clk_in1(sys_clk) // input clk_in1 ); //DDR初始化模块例化 ddr3_init u_ddr3_init ( // Memory interface ports .ddr3_addr (ddr3_addr), // output [14:0] ddr3_addr .ddr3_ba (ddr3_ba), // output [2:0] ddr3_ba .ddr3_cas_n (ddr3_cas_n), // output ddr3_cas_n .ddr3_ck_n (ddr3_ck_n), // output [0:0] ddr3_ck_n .ddr3_ck_p (ddr3_ck_p), // output [0:0] ddr3_ck_p .ddr3_cke (ddr3_cke), // output [0:0] ddr3_cke .ddr3_ras_n (ddr3_ras_n), // output ddr3_ras_n .ddr3_reset_n (ddr3_reset_n), // output ddr3_reset_n .ddr3_we_n (ddr3_we_n), // output ddr3_we_n .ddr3_dq (ddr3_dq), // inout [15:0] ddr3_dq .ddr3_dqs_n (ddr3_dqs_n), // inout [1:0] ddr3_dqs_n .ddr3_dqs_p (ddr3_dqs_p), // inout [1:0] ddr3_dqs_p .init_calib_complete (init_calib_complete), // output init_calib_complete .ddr3_cs_n (ddr3_cs_n), // output [0:0] ddr3_cs_n .ddr3_dm (ddr3_dm), // output [1:0] ddr3_dm .ddr3_odt (ddr3_odt), // output [0:0] ddr3_odt // Application interface ports .app_addr (app_addr), // input [28:0] app_addr .app_cmd (app_cmd), // input [2:0] app_cmd .app_en (app_en), // input app_en .app_wdf_data (app_wdf_data), // input [127:0] app_wdf_data .app_wdf_end (app_wdf_wren), // input app_wdf_end .app_wdf_wren (app_wdf_wren), // input app_wdf_wren .app_rd_data (app_rd_data), // output [127:0] app_rd_data .app_rd_data_end (app_rd_data_end), // output app_rd_data_end .app_rd_data_valid (app_rd_data_valid), // output app_rd_data_valid .app_rdy (app_rdy), // output app_rdy .app_wdf_rdy (app_wdf_rdy), // output app_wdf_rdy .app_sr_req (1'b0), // input app_sr_req .app_ref_req (1'b0), // input app_ref_req .app_zq_req (1'b0), // input app_zq_req .app_sr_active (app_sr_active), // output app_sr_active .app_ref_ack (app_ref_ack), // output app_ref_ack .app_zq_ack (app_zq_ack), // output app_zq_ack .ui_clk (ui_clk), // output ui_clk .ui_clk_sync_rst (ui_clk_sync_rst), // output ui_clk_sync_rst .app_wdf_mask (app_wdf_mask), // input [15:0] app_wdf_mask // System Clock Ports .sys_clk_i (sys_clk_in), // input sys_clk_i .sys_rst (rst_n) // input sys_rst ); //用户端写控制模块例化 user_wr_ctrl inst_user_wr_ctrl ( .clk (user_clk), .rst_n ((~ui_clk_sync_rst) || (init_calib_complete)), .wr_en (user_wr_en), .wr_data (user_wr_data), .fifo_wr_data_empty (fifo_wr_data_empty), .fifo_wr_data_en (fifo_wr_data_en), .fifo_wr_data (fifo_wr_data), .fifo_wr_cmd_en (fifo_wr_cmd_en), .fifo_wr_cmd_brust_len (fifo_wr_cmd_brust_len), .fifo_wr_cmd_addr (fifo_wr_cmd_addr), .fifo_wr_cmd_instr (fifo_wr_cmd_instr), .user_wr_end (user_wr_end) ); //用户端读控制模块 user_rd_ctrl inst_user_rd_ctrl ( .clk (user_clk), .rst_n ((~ui_clk_sync_rst) || (init_calib_complete)), .rd_start (user_rd_start), .fifo_rd_data_count (fifo_rd_data_count), .fifo_rd_data_en (fifo_rd_data_en), .fifo_rd_cmd_en (fifo_rd_cmd_en), .fifo_rd_cmd_brust_len (fifo_rd_cmd_brust_len), .fifo_rd_cmd_addr (fifo_rd_cmd_addr), .fifo_rd_cmd_instr (fifo_rd_cmd_instr), .user_rd_end (user_rd_end) ); //写指令FIFO控制模块例化 wr_cmd_fifo_ctrl inst_wr_cmd_fifo_ctrl ( .wr_cmd_clk (user_clk),//input .ui_clk (ui_clk),//input .rst (ui_clk_sync_rst || (~init_calib_complete)),//input .fifo_wr_cmd_en (fifo_wr_cmd_en),//input .fifo_wr_cmd_brust_len (fifo_wr_cmd_brust_len),//input .fifo_wr_cmd_addr (fifo_wr_cmd_addr),//input .fifo_wr_cmd_instr (fifo_wr_cmd_instr),//input .fifo_wr_cmd_start (wr_start),//input .fifo_wr_cmd_empty (fifo_wr_cmd_empty), .fifo_wr_cmd_full (fifo_wr_cmd_full), .wr_brust_len (wr_brust_len), .wr_addr (wr_addr), .wr_cmd (wr_cmd) ); //写数据FIFO控制模块例化 wr_data_fifo_ctrl inst_wr_data_fifo_ctrl ( .wr_data_clk (user_clk),//input .ui_clk (ui_clk),//input .rst (ui_clk_sync_rst || (~init_calib_complete)),//input .fifo_wr_data_en (fifo_wr_data_en),//input .fifo_wr_data (fifo_wr_data),//input .data_req (data_req),//input .wr_data (wr_data), .fifo_wr_data_full (fifo_wr_data_full), .fifo_wr_data_empty (fifo_wr_data_empty), .fifo_wr_data_count (fifo_wr_data_count) ); //读指令FIFO控制模块例化 rd_cmd_fifo_ctrl inst_rd_cmd_fifo_ctrl ( .rd_cmd_clk (user_clk),//input .ui_clk (ui_clk),//input .rst (ui_clk_sync_rst || (~init_calib_complete)),//input .fifo_rd_cmd_en (fifo_rd_cmd_en),//input .fifo_rd_cmd_brust_len (fifo_rd_cmd_brust_len),//input .fifo_rd_cmd_addr (fifo_rd_cmd_addr),//input .fifo_rd_cmd_instr (fifo_rd_cmd_instr),//input .fifo_rd_cmd_start (rd_start),//input .fifo_rd_cmd_empty (fifo_rd_cmd_empty), .fifo_rd_cmd_full (fifo_rd_cmd_full), .rd_brust_len (rd_brust_len), .rd_addr (rd_addr), .rd_cmd (rd_cmd) ); //读数据FIFO控制模块例化 rd_data_fifo_ctrl inst_rd_data_fifo_ctrl ( .rd_data_clk (user_clk),//input .ui_clk (ui_clk),//input .rst (ui_clk_sync_rst || (~init_calib_complete)),//input .fifo_rd_data_en (fifo_rd_data_en),//input .rd_data_valid (rd_data_valid),//input .rd_data (rd_data),//input .fifo_rd_data (fifo_rd_data), .fifo_rd_data_full (fifo_rd_data_full), .fifo_rd_data_empty (fifo_rd_data_empty), .fifo_rd_data_count (fifo_rd_data_count) ); //DDR仲裁模块例化 ddr3_arbit inst_ddr3_arbit ( .ui_clk (ui_clk), .rst (ui_clk_sync_rst || (~init_calib_complete)), .wr_req (~fifo_wr_cmd_empty), .rd_req (~fifo_rd_cmd_empty), .wr_end (wr_end), .rd_end (rd_end), .wr_start (wr_start), .rd_start (rd_start) ); //DDR写操作模块例化 ddr3_wr_ctrl inst_ddr3_wr_ctrl ( .ui_clk (ui_clk), .rst (ui_clk_sync_rst || (~init_calib_complete)), .wr_data (wr_data), .wr_brust_len (wr_brust_len), .wr_start (wr_start), .wr_addr (wr_addr), .wr_cmd (wr_cmd), .wr_mask (wr_mask), .data_req (data_req), .wr_end (wr_end), .app_rdy (app_rdy), .app_wdf_rdy (app_wdf_rdy), .app_cmd (app_wr_cmd), .app_en (app_wr_en), .app_addr (app_wr_addr), .app_wdf_data (app_wdf_data), .app_wdf_wren (app_wdf_wren), .app_wdf_mask (app_wdf_mask), .app_wdf_end (app_wdf_end) ); //DDR读操作模块例化 ddr3_rd inst_ddr3_rd ( .ui_clk (ui_clk), .rst (ui_clk_sync_rst || (~init_calib_complete)), .init_calib_complete (init_calib_complete), .rd_brust_len (rd_brust_len), .rd_start (rd_start), .rd_addr (rd_addr), .rd_cmd (rd_cmd), .rd_data (rd_data), .rd_data_valid (rd_data_valid), .rd_end (rd_end), .app_rdy (app_rdy), .app_rd_data (app_rd_data), .app_rd_data_end (app_rd_data_end), .app_rd_data_valid (app_rd_data_valid), .app_cmd (app_rd_cmd), .app_en (app_rd_en), .app_addr (app_rd_addr) ); endmodule
最后编写测试文件即可观察仿真波形，提供激励的信号不多，按照写读时序依次给出使能等信号即可。
仿真测试
模块信号分类

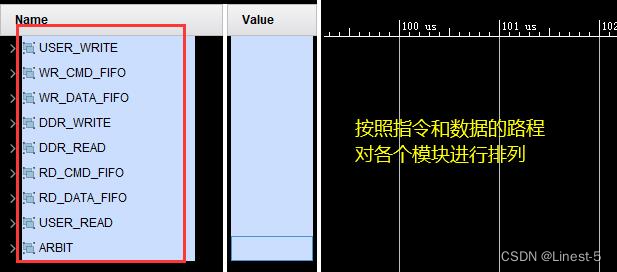

开启仿真将顶层信号调出，由于模块和信号众多，所以将各个模块信号分类，依次分析观察。分别为以下几类：
用户写模块
写指令 FIFO 模块
写数据 FIFO 模块
DDR 写控制模块
DDR 读控制模块
读指令 FIFO 模块
读数据 FIFO 模块
用户读模块
仲裁模块
用户写模块
当用户端的写使能信号拉高，依次将写数据加1，数据 0-63 慢一拍写入 FIFO 中，同时写入的数据量计数，并指明指令有效信号和指令内容。
写指令 FIFO 模块
有用户端口传来的命令使能信号，当指令 FIFO 的空信号拉低时，表示有指令内容存入，给到仲裁模块输出写开始信号，并且指令会传递下去。可以看到首次写的地址从0开始，而下一次写的初始地址则为512，因为突发长度为64，每个地址16位，每次写入的数据为128，因此每次数据占据8个地址，突发长度64所以一共需要占据8*64=512位，也就是0-511，因此下一次写操作的初始地址为512。
写数据 FIFO 模块
首先将数据写入 FIFO 中，然后当数据请求来临时，将数据从 FIFO 中读出，当全部数据读出后，FIFO 空信号拉高，由于数据太多不好展开，和前面的读写 FIFO 仿真一样。

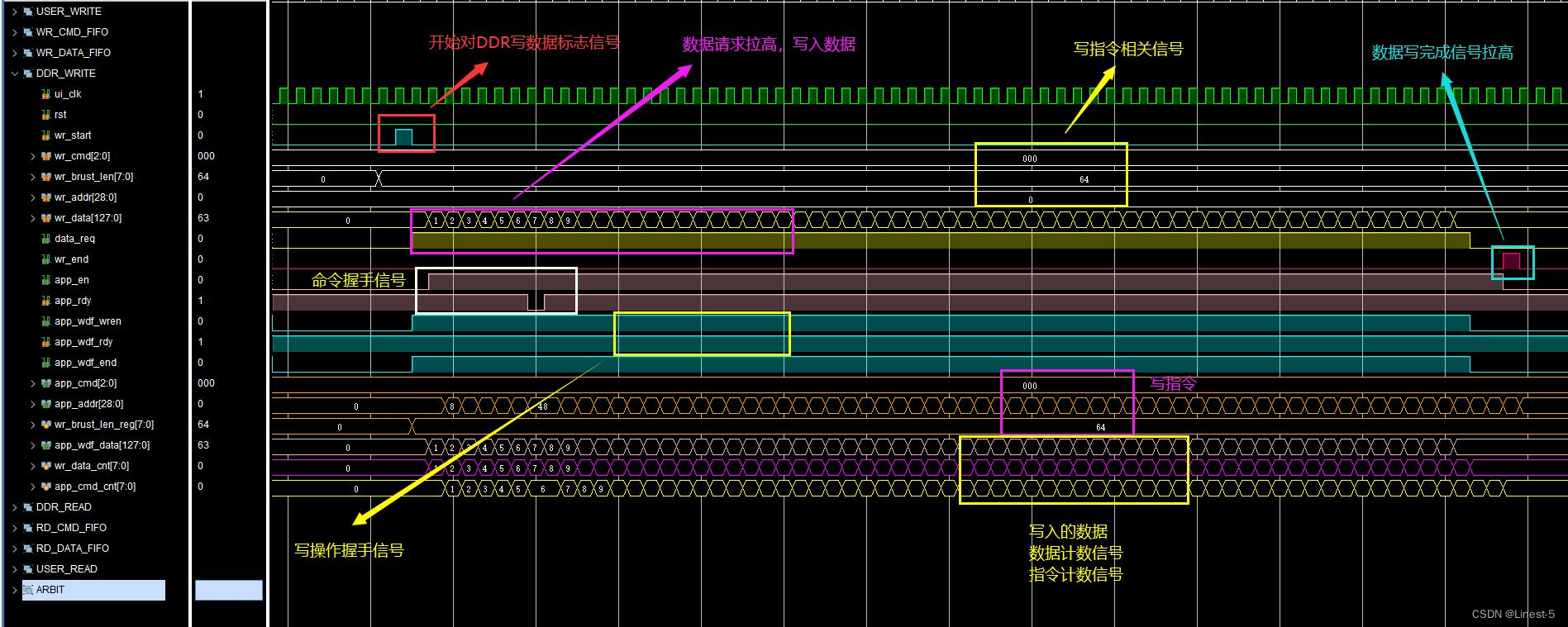

DDR 写控制模块
开始写信号拉高后，依次将数据写入 DDR3 中，并含有命令握手信号和写操作握手信号，当完成写操作后将写完成信号拉高。
DDR 写控制模块
初始化完成信号拉高，可以进行读写操作；读开始信号拉高，若干个时钟周期后数据读出以及同步的有效信号，由于速率比为4:1，采用的8突发模式，因此读最后一个数据标志信号和读出数据有效信号一致；剩余为命令握手信号以及读指令相关信号，当命令握手有效表示指令有效。
读指令 FIFO 模块
读使能信号拉高以及同步的指令内容，当指令 FIFO 被读空后，发起下一次的读指令开始信号。可以看到首次读的地址从0开始，而下一次读的初始地址则为512，因为突发长度为64，每个地址16位，每次读出的数据为128，因此每次数据占据8个地址，突发长度64所以一共需要占据8*64=512位，也就是0-511，因此下一次读操作的初始地址为512。

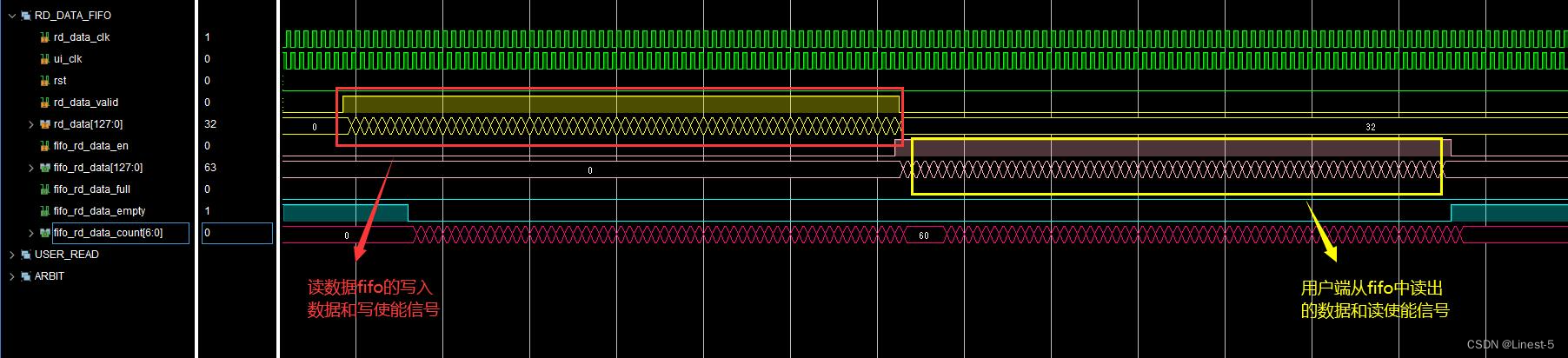

读数据 FIFO 模块
这个时序比较简单，读出的数据写入 FIFO，当写入的数据达到设定值时，开始将数据读出，注意利用 FIFO 自带的计数器不是绝对准确的，最初设计就是因为计数器不准的原因导致仿真出现错误，因此在设定读出阈值时，尽量比预期的小一些，我这里设定的是比突发长度小6，当然小十几也是可以，只是别卡在边界值，这样容易出错！

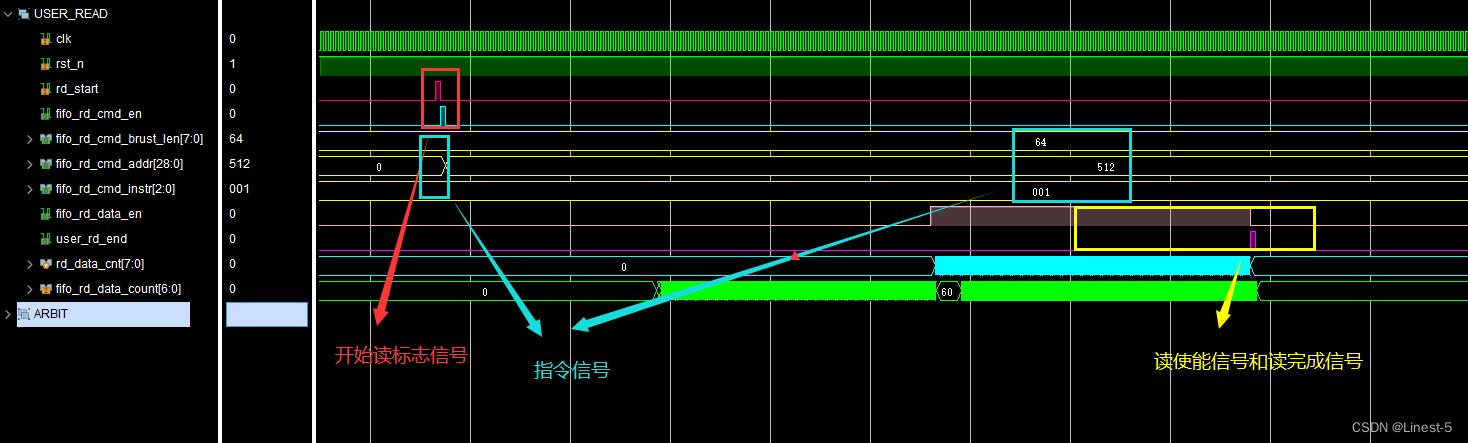

用户读模块
开始读信号拉高，用户端从 FIFO 中读出数据，这里没有设计读出数据信号，但是从读数据使能和读数据计数信号来看也是可以证明设计无误，当将数据全部读出后，拉高读完成信号。
仲裁模块
仲裁模块逻辑设计不复杂，优先写操作，写完成开始读，读完成后开始写，循环往复，井然有序，在仲裁模块那篇有详细描述仲裁的功能设计。
至此，完成了 DDR MIG 控制器外围用户接口的设计，通过此设计可以使得用户更加方便的对 DDR 进行读写操作！
