FPGA开发技巧备忘录——如何修改vivado IP源码

本文转载自:十年老鸟的CSDN博客

为什么要修改IP核内的源码

说如何之前,先说为什么。

之所以要写这篇文章是因为前段时间完整的看过了一遍7系列的transceiver,里面提到了,当在使用中需要复位RX lane 和 TX lane的时候,我们都可以使用GTRXRESET 和 GTTXRESET。

我们顺着代码看下去的时候看到了在 gtwizrd_0_init.v文件中的 parameter 参数EXAMPLE_USE_CHIPSCOPE,需要将其设置为1,gtX_gttxreset_in、gtX_gtrxreset_in这些输入才会真正起作用,否则,根本不会连接到gtwizard_0_init模块里面来。

这就涉及到需要改gtwizard_0_init模块的上层模块gtwizard_0。

    gtwizard_0_init #
    (
        .EXAMPLE_SIM_GTRESET_SPEEDUP    ("TRUE"),
        .EXAMPLE_SIMULATION             (0),
        .STABLE_CLOCK_PERIOD            (6),
        .EXAMPLE_USE_CHIPSCOPE          (0)
)
EXAMPLE_USE_CHIPSCOPE          (0) 要改成 EXAMPLE_USE_CHIPSCOPE          (1)

但是这是属于IP核里面内部文件。


而且其属性为只读


因此,这里解释为什么要修改IP核内部的源代码 ? 对于某些功能复杂的IP,例如transceiver,vivado为了我们能够方便使用,将很多功能都已经封装的IP核中了,但有时候某些端口我们又想用的时候,就必须要修改IP核内部的源代码了。

如何修改IP核内的源码

为了解决这个问题,搜索了一些帖子,发现好几个都没写全,花了不少时间折腾。这里重新记录一下步骤,缺一不可!!

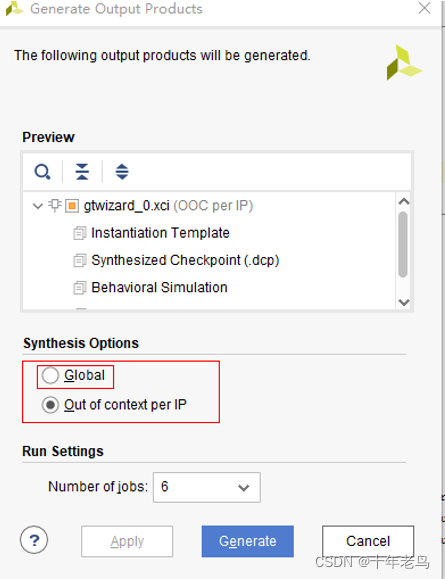

第一步,将需要修改的IP 综合选项改成Global,修改后IP核的颜色从黄色变成白色

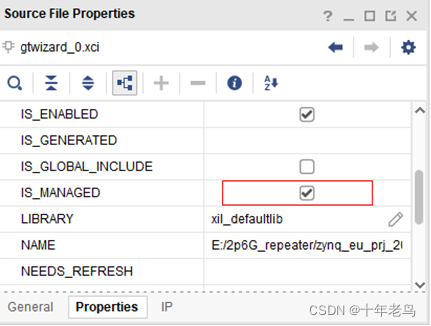

第二步,在complile order的选项卡中,把这个IP核的IS_MANAGED的勾去掉

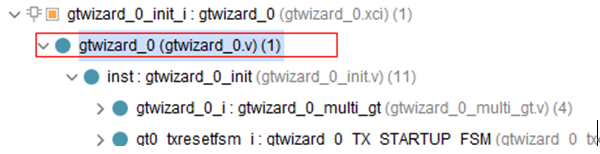

IP核图标变成了


第三步,查看IP的状态,如下显示则表示设置好了,后面就可以修改源码了


我们修改代码:

    gtwizard_0_init #
    (
        .EXAMPLE_SIM_GTRESET_SPEEDUP    ("TRUE"),
        .EXAMPLE_SIMULATION             (0),
        .STABLE_CLOCK_PERIOD            (6),
        .EXAMPLE_USE_CHIPSCOPE          (1) //从0改成1
    )

最后,为了检查修改了是否生效,可以故意弄一个语法错误出来,看综合的时候是否报错,然后保险一点的话,综合之后再通过原理图看一下是否生效。

风险提示

注意:修改IP核的风险还是比较大的,需要清除的知道修改了什么内容。特别是与其他人进行交接的时候一定要告知,否则,其他接手人员不明就里,可能会重新编译该IP,则修改的东西就全部默认恢复成初始状态了。
