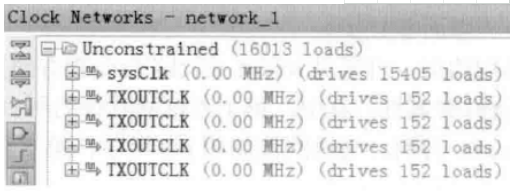

创建时钟是针对代码中主时钟而言，创建时钟之前需要知道代码中的主时钟都是什么，可以在综合以后，打开综合，然后在TCL 中输入命令：
report_clock_networks –name mynetwork
确定了主时钟，就可以对其创建时钟周期约束：

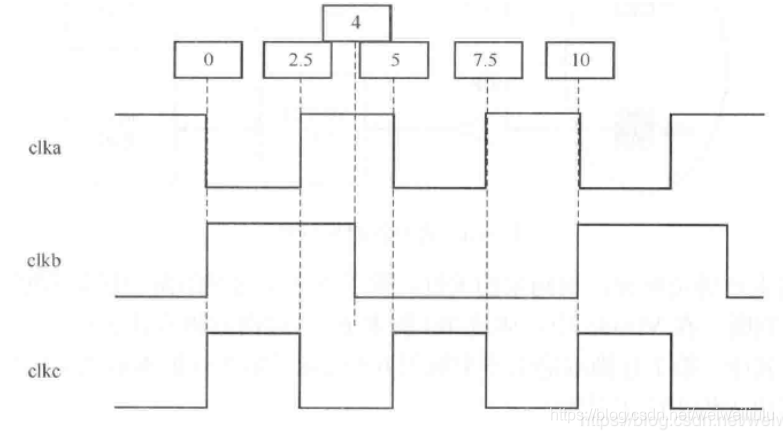

情形1：主时钟之间有明确的相位关系
-waveform不仅确定了时钟的占空比，也确定了时钟之间的相位关系。

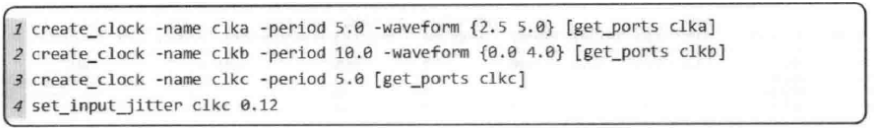

（1）clka频率为200Mhz,等占空比。（初始化为1，waveform不是从0开始）
（2）clkb频率为100Mhz,占空比为40:60。
（3）clkc频率为200Mhz,等占空比,时钟抖动为120ps。
下面这些指令，可以在tools --- language templates ---- XDC 里面对应查找
create_clock -name <clock_name> -period <period> [get_ports <clock port>]
create_clock -period 8 -name i_x1_sys_clkp0 [get_ports i_x1_sys_clkp0]
情形2：主时钟之间为异步关系
主时钟之间如果是异步关系，则需要通过set_clock_groups命令明确指定。
set_clock_groups -asynchronous -group <clock_name_1> -group <clock_name_2>

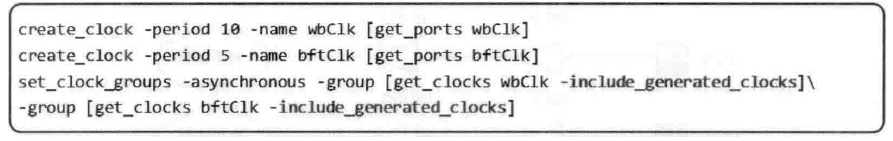

如果两个主时钟还通过MMCM或PLL生成了其他时钟，若这两个主时钟为异步关系，则它们的生成时钟也为异步关系。
set_clock_groups -asynchronous -group <clock_name_1> -group <clock_name_2>
创建两个时钟不相关
set_clock_groups -asynchronous -group i_x1_sys_clkp0 -group i_x4_sys_clkp0
创建两个时钟不相关，其生产时钟也不相关
set_clock_groups -asynchronous -group [get_clocks i_x1_sys_clkp0 -include_generated_clocks] -group [get_clocks i_x4_sys_clkp0 -include_generated_clocks]
