引言：呼吸灯在日常生活中经常见到，如电子时钟，小夜灯等等，本文我们介绍下通过PWM波来控制LED灯，实现呼吸灯功能。
呼吸灯其实是在处理器的控制下，由暗渐亮、然后再由亮渐暗，其实现效果类似人的呼吸方式的LED灯。其要实现呼吸周期重复，明暗渐变功能。
由于FPGA管脚输出逻辑电平只有“0”和“1”，因此并不能通过FPGA来改变LED两侧电压差来实现呼吸灯。但是，我们可以通过改变单位时间内亮灯时间的占空比来实现呼吸效果，即在固定频率下，通过调整占空比来控制LED的亮灭，又称作PWM（Pulse Width Modulation）调制。PWM是对模拟电路控制的一种非常有效的技术，广泛应用于测量、功率控制、通信等领域。

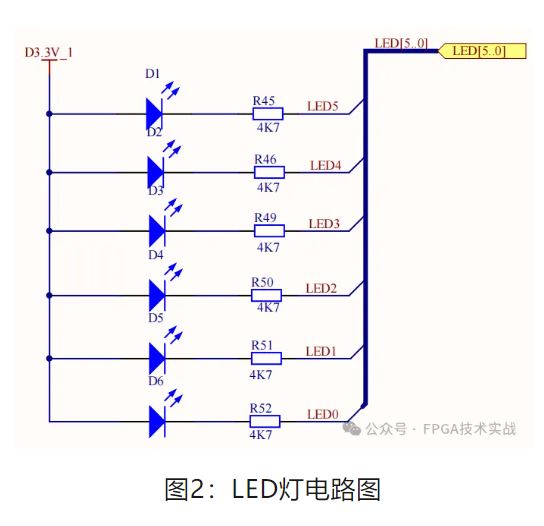

4.FPGA软件设计
上图中包含了3个定时计数器：
20us定时器代码：
20ms比较定时器代码：
5.软件在线仿真与实测
硬件平台：EP2C8Q208C8N
Quartusii软件：11.0
工程编译完成后，下载bit文件到电路板，PWM波测试结果如下图所示。

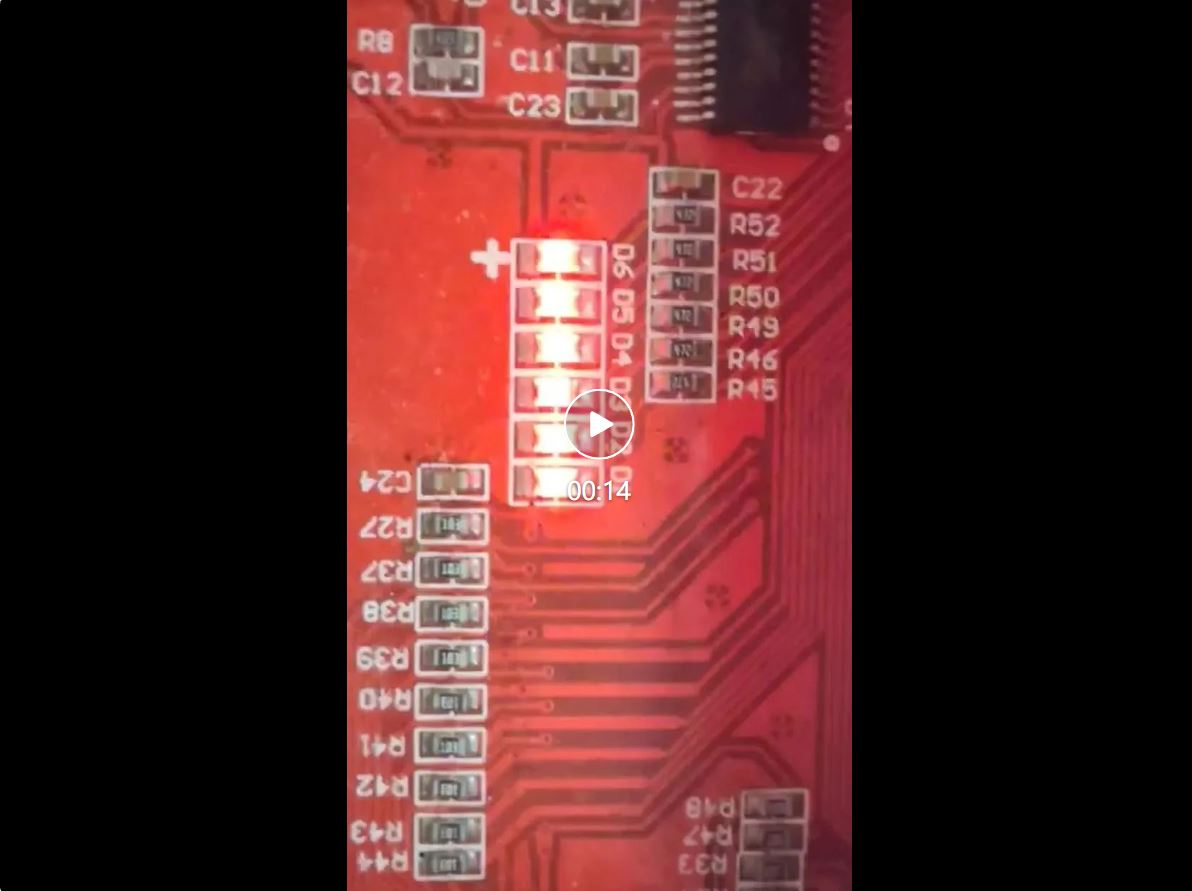

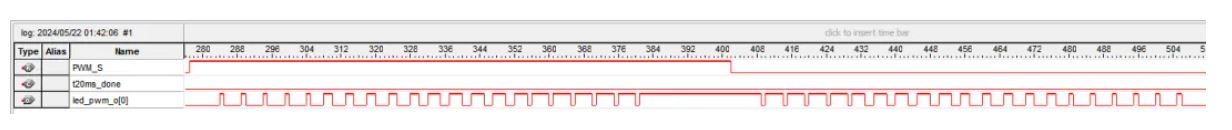

图4：SignalTapII在线抓取波形
