理解FPGA时钟区域对于进行高性能、高可靠性FPGA设计至关重要，是FPGA开发中实现“心中有电路”的基本功。
这里可以用一个生动的比喻来开始，然后深入技术细节。
核心比喻：把FPGA想象成一座城市
FPGA芯片 = 一座城市
时钟区域 = 城市里的行政区（例如，东城区、西城区）
时钟信号 = 城市的标准时间（例如，中央电视台报时）
全局时钟网络 = 覆盖全城的高保真广播系统，确保每个行政区都能同时、无扭曲地听到报时。
区域时钟网络 = 某个行政区内部的本地广播系统，用于分发本区产生的时间信号。
一、什么是时钟区域？
时钟区域是FPGA芯片内部的一个物理和逻辑上的划分区域。

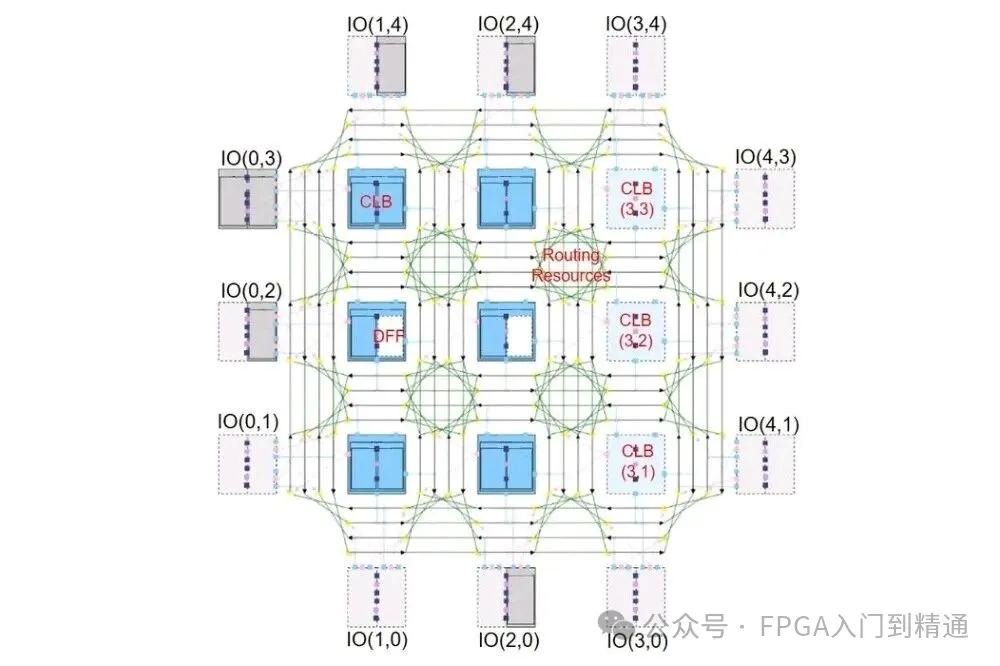

每个区域包含一定数量的逻辑资源（如CLB、BRAM、DSP等）、输入输出接口以及专用的时钟路由和缓冲资源。

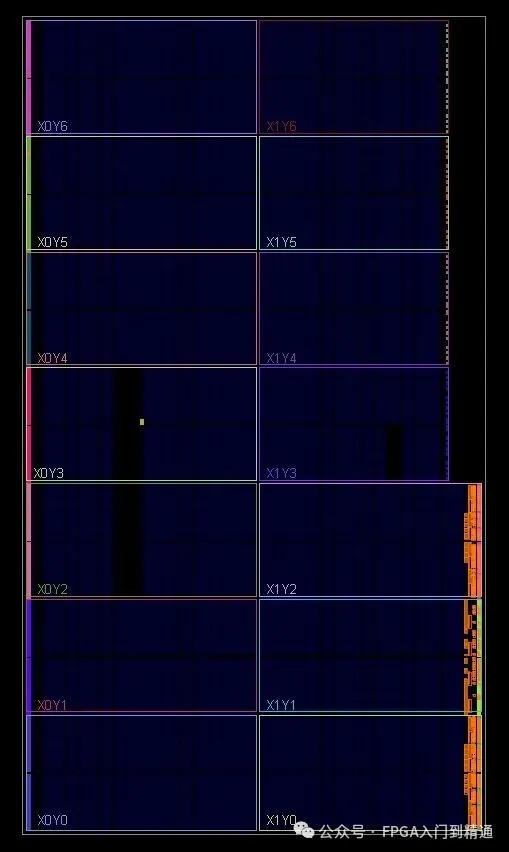

可以通过在Vivado或Quartus的Device视图中查看芯片的布局图来直观地看到它们，通常是纵横交错的网格。
其中XmYn是时钟区域坐标
主要特点：
1、物理位置固定
时钟区域的边界和位置在芯片制造时就已经固定，是FPGA架构的一部分。
2. 资源独立
每个时钟区域拥有自己独立的时钟进入点、时钟缓冲器和时钟布线资源。
3. 数量有限
一个时钟区域所能驱动的逻辑资源数量是有限的。
这是理解时序收敛的关键。
二、为什么需要时钟区域？

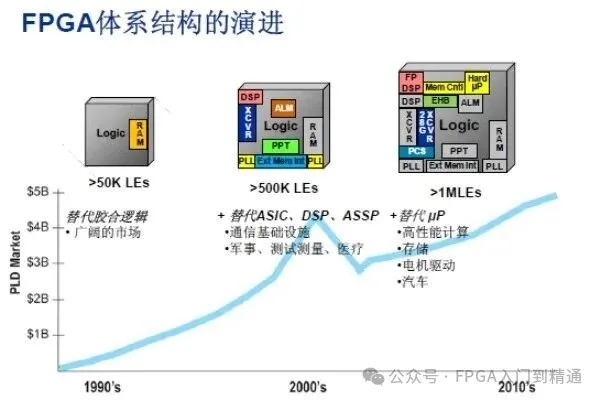

在早期的小型FPGA中，一个全局时钟信号可以毫无压力地驱动整个芯片。
但随着FPGA规模越来越大（达到数百万甚至上亿逻辑门），单一时钟网络面临巨大挑战：
时钟偏移：时钟信号从源端到达芯片不同位置的延迟差异。芯片越大，偏移越难控制。
时钟抖动：时钟边沿的不确定性。
功耗：驱动一个巨大的全局网络需要巨大的功耗。
布线资源竞争：如果所有逻辑都使用极少数几个全局时钟，会导致布线拥堵。
时钟区域的引入，就是为了解决这些问题：
降低偏移和抖动：通过将大的芯片划分为多个小区域，在每个区域内使用独立的、结构相同的时钟树，可以极大地优化区域内的时钟质量。
分布式功耗：将时钟驱动负载分散到多个区域时钟网络上，降低了峰值功耗和总功耗。
提高可靠性：限制了单个时钟网络的故障影响范围。
支持多时钟域设计：现代FPGA设计通常有数十甚至上百个时钟，时钟区域的架构天然支持这种多时钟域的设计。
三、时钟区域的关键组成部分
要理解时钟区域如何工作，需要了解其内部的几个关键部件。
1、时钟管脚
位于I/O Bank，是外部时钟信号进入FPGA的入口。
2、全局时钟缓冲器
这是FPGA的“主干”时钟驱动器。
一个BUFG可以驱动整个FPGA上的所有时钟区域，但它通过每个区域的专用入口来驱动。
3、区域时钟缓冲器
这是位于每个时钟区域入口的“本地”时钟驱动器。
BUFH只能驱动其所在的单个时钟区域。它的功耗更低，灵活性更高。
4、时钟路由
连接这些缓冲器并最终将时钟信号分配到区域内各逻辑单元的专用金属走线。
这些走线与普通信号线分开，以保证性能。
四、时钟区域的实际工作流程
假设你有一个100MHz的全局时钟，连接到了FPGA的某个时钟管脚。
1、进入全局网络
该时钟信号首先通过一个BUFG。
2、分发到各区域
BUFG的输出连接到通往所有时钟区域的全局时钟树。
3、进入目标区域
对于需要这个100MHz时钟的某个特定时钟区域（例如区域X），信号会通过该区域的入口。
4. 区域内部驱动
在区域X内部，这个信号可以选择直接使用，或者再通过一个BUFH进行本地驱动和优化。
5、服务区域逻辑
最终，这个经过BUFG（和可选的BUFH）驱动的时钟信号，通过区域内的专用时钟布线，分配到该区域内所有的触发器时钟端。
五、对FPGAer的重要启示
理解时钟区域会直接影响你的设计策略和时序收敛。
1、跨时钟域传输
最佳情况：如果两个交互的逻辑模块位于同一个时钟区域，它们之间的时序很容易满足。
常见情况：如果它们位于相邻的时钟区域，时序也相对容易满足。
挑战情况：如果它们位于对角或相距很远的时钟区域，信号路径很长，容易建立/保持时间违例。此时需要仔细约束或使用流水线。
2、“时钟区域溢出”错误
这是最常见的与时钟区域相关的问题。
当一个时钟信号试图驱动的逻辑资源超过了一个时钟区域所能容纳的容量时，就会发生溢出。
例如：你的一个时钟模块实例化了太多逻辑，这些逻辑在物理布局上无法被容纳在单个时钟区域内，工具就不得不使用相邻区域的时钟资源来驱动它们。这会引入更大的延迟和偏移，可能导致时序无法收敛。
解决方案：
物理约束：使用Pblock将相关逻辑约束在同一个或相邻的几个时钟区域内。
代码优化：对设计进行层次化、模块化划分，使关键模块在物理上更紧凑。
使用BUFH：对于区域性的时钟，使用BUFH而不是BUFG，可以减少功耗和对全局资源的占用。
3、I/O与时钟区域的关系
每个时钟区域通常与特定的I/O Bank相关联。
这意味着，与某个I/O Bank接口的时钟和逻辑，最好被布局在与之对应的时钟区域内，以获得最佳的时序性能。
六、总结
时钟区域是FPGA厂商为了管理超大规模芯片的时钟分布问题而采用的“分而治之”的架构策略。
通过将芯片划分为多个拥有独立时钟资源的区域，来保证时钟质量、降低功耗和支持复杂设计。
对于设计者而言，必须意识到逻辑的物理布局与时钟区域的关系。
核心设计目标：尽量让时序关键路径、以及与特定I/O交互的逻辑，被约束在尽可能少的、相邻的时钟区域内，以避免“区域溢出”和糟糕的跨区域时序。
