作者：Yin Chaowen，AMD工程师；来源：AMD开发者社区
一. 现象描述
Design Timing Summary内的THS与Clock Interaction 内所有时钟之间的THS的和不相等:
下面是个例子：

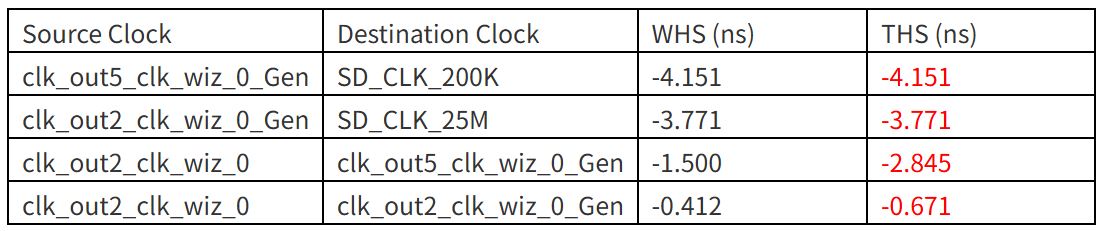

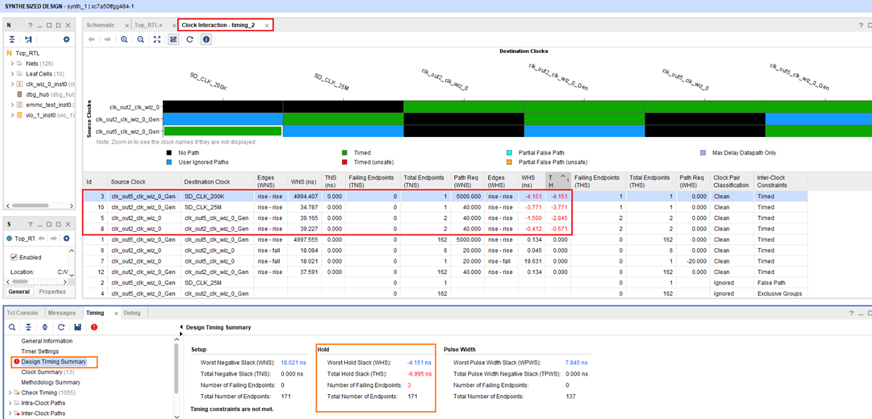

在Design Timing Summary内可以看到THS为-6.995ns，但是在Clock Interaction-timing_2窗口内我们可以看多存在如下的四种跨时钟的THS为负的交互路径:
如果直接相加所有交互路径的THS和为：-（4.151+3.771+2.845+0.671）= -11.438 ns与Design Timing Summary的THS = -6.995ns 不一致。

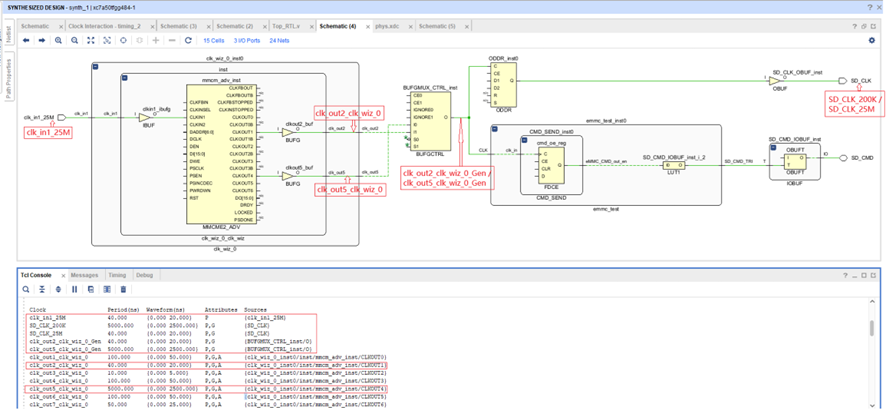

当前的设计整体时钟结构如下：
二. 原因分析

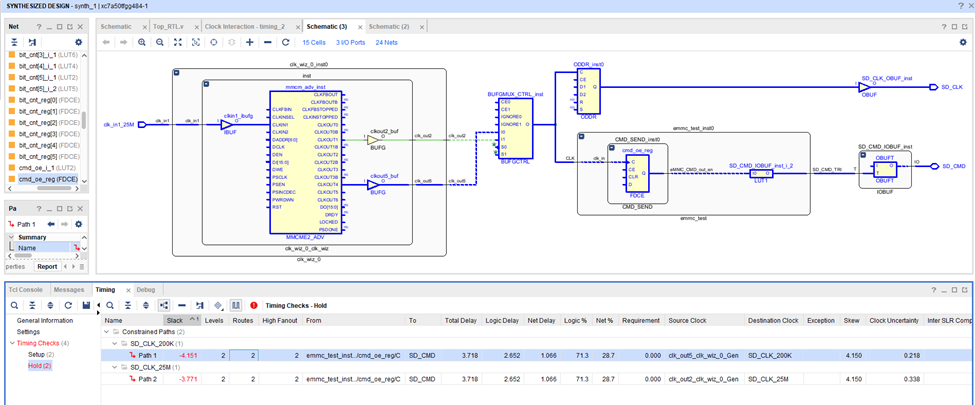

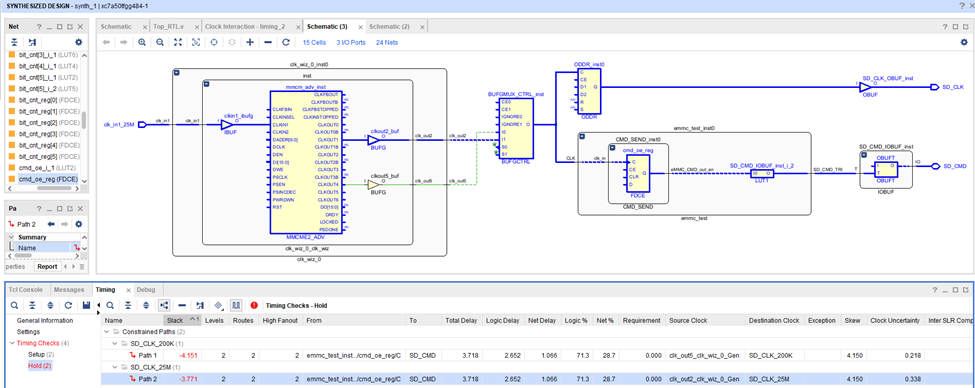

这个现象和一个endpoint对应多个时钟域对相关，比如endpoint “SD_CMD load” 关联了两个时钟域对：
(clk_out5_clk_wiz_0_Gen → SD_CLK_200K) ，THS = -4.151ns
(clk_out2_clk_wiz_0_Gen → SD_CLK_25M) ，THS = -3.771ns
这两个时钟域对都列在 “Inter Clock Table” 中，但在 “Design Timing Summary” 表中，只会使用其中的最小值（-4.151）作为该端点的 THS。最终的总 THS 则是所有端点的最小 THS 值的总和，这也解释了两个表格之间的数值差异。

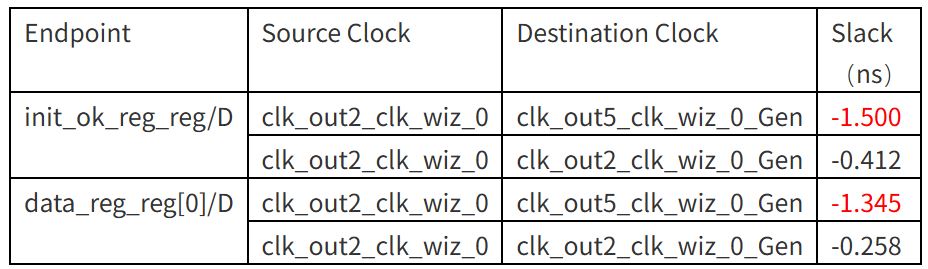

以此类推，查看endpoint “init_ok_reg_reg/D”和“data_reg_reg[0]/D”分别关联了两个时钟域对：
所以最终的Design Timing Summary的THS= -（4.151+1.500+1.345）=-6.996ns。注意这里的结果与Design Timing Summary的-6.995差了0.001ns是因为报告的时候采用三位小数有效位的计算精度带来的误差。
三. 小结
（Design Timing Summary）表中报告的 总保持裕量（Total Hold Slack，THS） 是对所有时序端点的最小 THS 值求和得到的。对于每个端点，可能存在多个（source clock - destination clock）域对。工具会分别计算每个时钟对的 THS，然后选取其中最严格（即最小）的 THS 值作为该端点的代表值。
