4.2.4 相位移键控

    相位移键控(PSK)是一种数字调制方案,通过改变或调制参考信号(即载波)的相位来传递数据。

    任何数字调制方案均使用有限数量的不同信号来表示数字数据。PSK使用有限数量的相位,每个相位对应唯一的二进制位模式。通常,每个相位编码相同数量的位。每个位模式构成由特定相位表示的符号。


该符号集合为调制器专门设计,通过确定接收信号的相位,并将其映射回所代表的符号,从而恢复原始数据。这要求接收机能够将接收信号的相位与参考信号进行比较。此类系统称为相干系统。

PSK通过符号的相位来表征符号。数学上,PSK信号波形表示为


其中,A为振幅,fc为载波频率,(2i−1)π/m为每个符号的相位偏移。PSK在性能权衡方面与PAM和QAM存在有趣的比较。在振幅调制方案中,信道均衡是正确解调符号的重要环节。在PSK方案中,接收信号的相位信息比振幅信息更为关键。

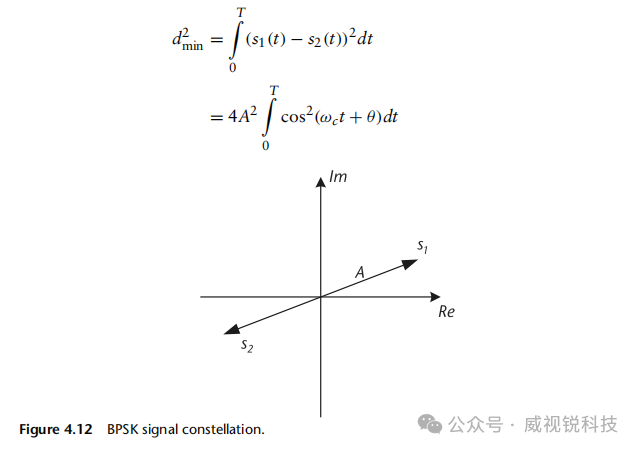

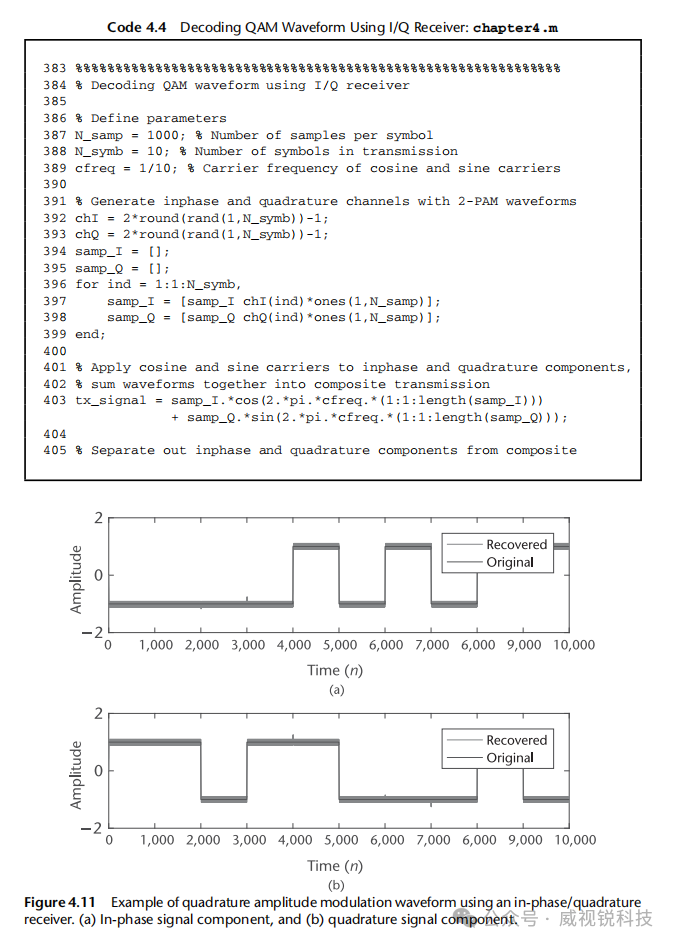

    根据特定PSK波形可分配的M个可能相位值的数量,存在若干种PSK调制方案。其中最流行且最稳健的是二进制相移键控(B-PSK)调制,其信号星座如图4.12所示。通常,B-PSK调制的调制规则如下:


换言之,构成B-PSK调制方案的两种信号波形在相位上相差π。

    为了推导二进制相移键控调制方案的功率效率 εp,BPSK,首先需依据定义计算最小欧氏距离dmin2,具体过程为



注意,计算d2min的另一种方法是利用相关的概念,该概念描述了两个不同信号波形之间的相似程度。在此情况下,我们可以将最小欧氏距离表示为

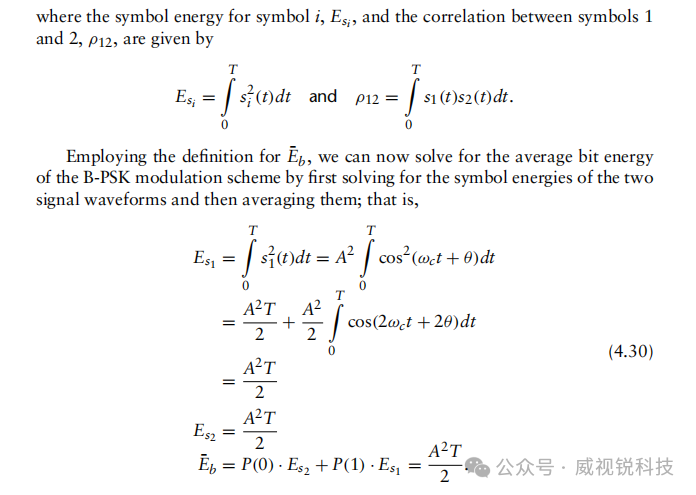

注意,单个符号所表示的比特数为一,且比特能量等于符号能量。

    最后,应用功率效率的定义,可得如下表达式:


这应是采用所有可能信号表示的调制方案中εp的最大可能值;即,M=2b波形。注意,在使用相关方法计算最小欧氏距离时,为获得较大的εp,需要最大化dmin2,这意味着我们希望ρ12<0。

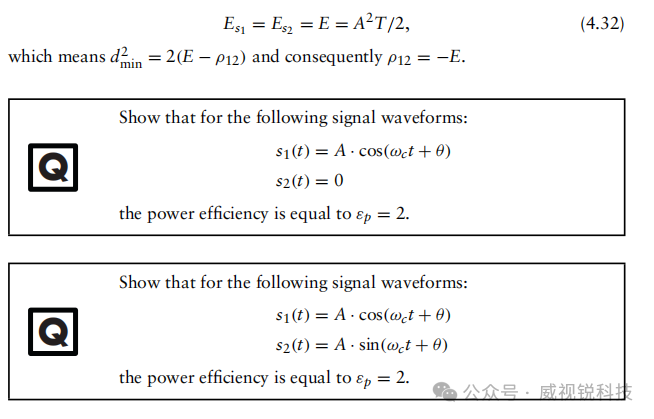

因此,要实现此结果,需要满足以下情况:


到目前为止,我们研究的PSK调制方案仅包含两个波形中的一个。现在,我们将扩展PSK信号星座集,使每个调制方案包含四个不同的波形。在正交PSK(QPSK)调制中,信号波形的表示为

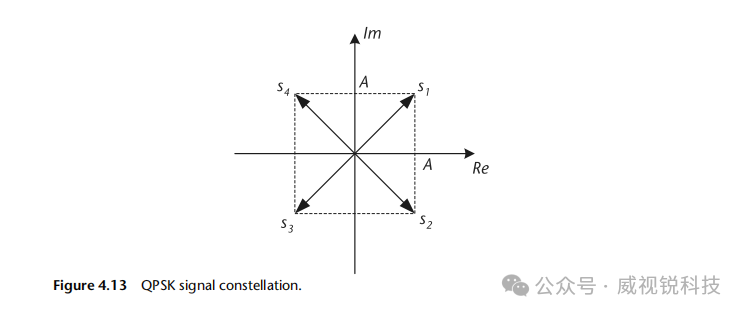

其中每个信号波形具有相同的振幅,但相位为四个可能值之一。这种相位调制通过图4.13所示的信号星座图进行说明,其中每个波形对应一个不同的相位值。

    为了推导QPSK的功率效率εp,QPSK,首先需求解最小欧氏距离dmin2,等于



接下来,我们将计算E¯b,需对所有信号波形求平均。因此,其值为


其中,四个符号的符号能量均为Es1=Es2=Es3=Es4=A2T。最后通过(4.8)求解功率效率,我们得到


这与二进制相移键控相同,但每个符号包含2位,使其成为极为优异的结果!

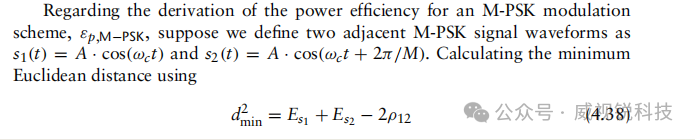

    最后,研究PSK调制方案中具有M种可能相位值的通用情况,其中信号星座点到原点的距离恒定,且信号星座由圆上均匀分布的M个点组成。称为M-PSK的信号波形可数学表示为


应当注意,该调制方案具有若干优缺点。例如,随着M的增加,信号星座点之间的间距减小,进而导致误差鲁棒性降低。相反,将信息编码在相位中实现恒定包络调制,这对非线性功率放大器有利,并使传输对振幅失真信道具有鲁棒性。


其中符号能量定义为


以及两个信号波形之间的相关性定义为

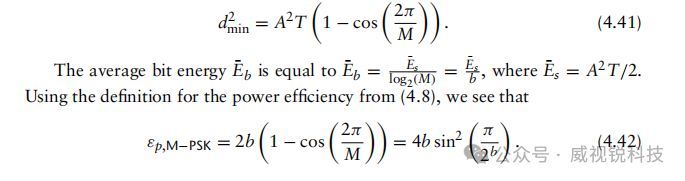

由此得到


4.2.5 功率效率总结

    在考察了几种不同调制方案的功率效率性能后,评估各方案间的权衡至关重要,以便未来实施数字通信系统时做出恰当的设计决策。为了确定相对于具有最佳性能的εp,QPSK的功率效率损失,我们采用以下表达式:

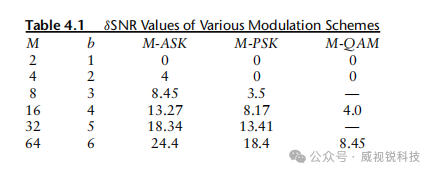

利用该表达式,我们编制了本章节所研究调制方案的δSNR值表,见表4.1。

    由表4.1可见,二维调制方案的性能优于一维调制方案。此外,所有研究的调制方案均为线性调制方案,意味着它们具有相近的接收机复杂度水平。基于上述对这些调制方案功率效率性能的认识,现转向探讨调制技术在噪声存在下的鲁棒性。

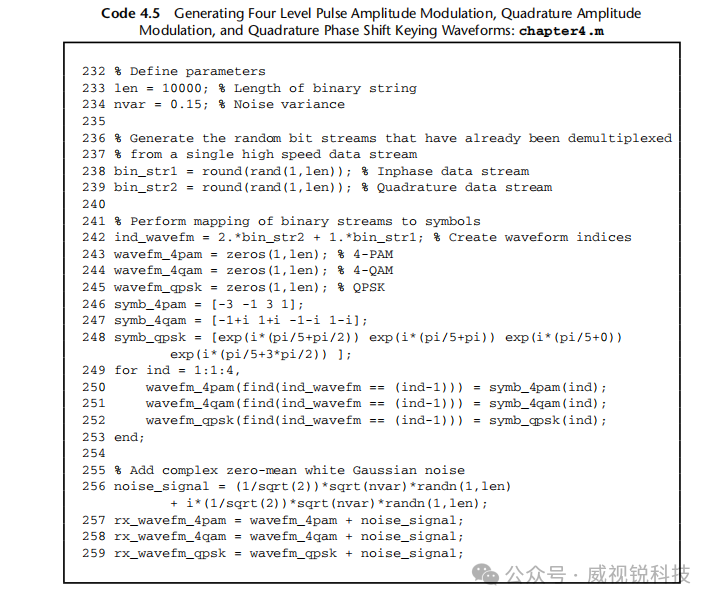

MATLAB实践示例:传输介质引入的噪声可能导致符号解码错误。在以下MATLAB脚本中,我们将分析噪声引入如何干扰截获符号的真实识别。具体而言,我们将利用所谓的信号星座图,通过在同相轴与正交轴上的二维坐标展示,比较原始传输符号与带噪声接收符号的位置变化。请注意,本例考虑了三种不同的波形:4-PAM,4-QAM和QPSK。针对每种波形,我们生成了各自的符号字母表。表示同相信息和正交信息的随机二进制数据流,分别映射到各调制方案对应的不同波形符号上。随后,我们利用randn函数向三种传输信号添加高斯噪声。

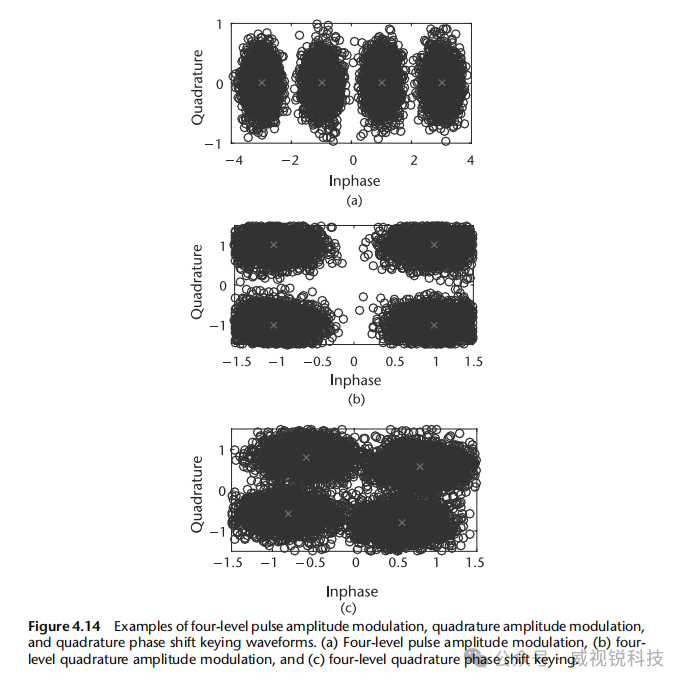

    图4.14显示了4-PAM,4-QAM和QPSK调制传输的信号星座图变化前后的情况。原始符号为



如图所示,红色小十字标记位于添加噪声后受干扰接收符号云的中心位置。这是因为每当在有噪声的信道上发生传输时,发送到该信道的符号会因复高斯噪声而从其原始的同相/正交平面坐标发生位移。这种位移使接收机难以无误差地解码这些符号,因为噪声可能足以将符号移至邻近的另一个信号星座点附近。对于图4.14(a)(4-PAM)、图4.14(b)(4-QAM)和图4.14(c)(QPSK)所示的所有调制方案,符号被移至整体信号星座中另一个点附近的概率不可忽视,这将导致解码错误,进而产生位误差。
