2026年3月24日，由达摩院主办的 RISC-V 行业年度盛会“玄铁RISC-V生态大会”现场人头攒动。在主论坛展区一角，ALINX 国产化 FPGA 产品 AXPGL50 开发板吸引了众多参会者的驻足围观，这块搭载玄铁 E901 处理器的 FPGA 开发平台，以精致的核心板+扩展板设计，展示了 RISC-V 架构在嵌入式领域的灵活性与潜力。
RISC-V是什么？为何它能打破X86与Arm的垄断？
如果你是一位关注芯片行业的开发者，近期一定被“RISC-V”和“玄铁C950”这两个词刷屏了。
纵观全球芯片指令集架构，PC 时代的王者是x86，移动时代的霸主是 ARM。它们虽然强大，但都闭源。而 RISC-V 开源、精简、模块化，且通用，适用于所有芯片包括 FPGA、ASIC。
过去很长一段时间，业界对 RISC-V 的认知局限于低功耗的嵌入式与物联网领域。但这种情况正在被彻底颠覆。RISC-V 技术已蔓延至传统高性能计算与人工智能领域。大会上，中国工程院院士倪光南表示：“RISC-V 在全球芯片市场的分额已突破 25%，x86 和 Arm 的双寡头格局正在松解。”
正如同 Linux 在操作系统领域的意义——它让芯片设计的门槛大幅降低，创新速度显著提升。
ALINX AXPGL50: 紫光同创 Logos FPGA 嵌入玄铁 E901 处理器
(ALINX AXPGL50: 紫光同创PGL50H嵌入玄铁E901)

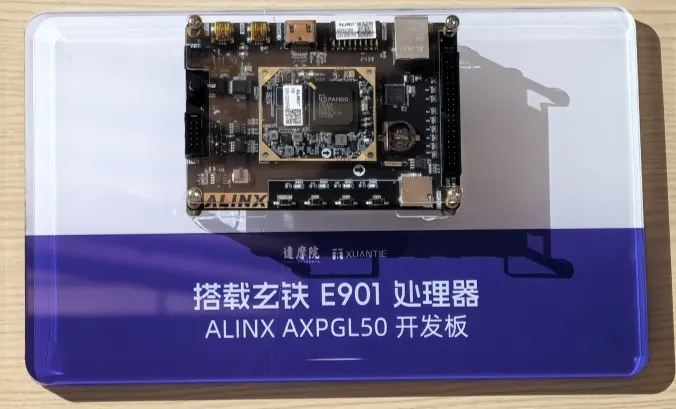

ALINX 此次展出的 AXPGL50 开发板，正是基于紫光同创 Logos PGL50H FPGA 芯片打造，并搭载了玄铁 E901 处理器。
玄铁 E901 追求极致精简，采用的是 RV32E 架构，拥有 2 级流水线设计。在 40nm 制程工艺下，最小配置面积仅 10.7 千门，相较于前代同级核心实现 39% 的面积优化。在能效方面，E901通过深度低功耗优化，单位能效比提升48%，动态功耗减少48%，性能指标达到1.22 DMIPS/MHz和2.88 Coremark/MHz。在极低的功耗预算下，它依然能够提供可靠的控制与计算能力，特别适合对功耗、面积和成本敏感的嵌入式应用。
紫光同创 Logos PGL50H FPGA 芯片，采用 40nm CMOS 工艺和全新 LUT5 结构，集成 RAM、DSP、Serdes、DDR3 等丰富的片上资源和 IO 接口，具备低功耗、低成本特性，为客户提供高性价比的解决方案，是工业控制、图像视频领域应用的理想选择。
AXPGL50 采用核心板（P50）+扩展板套件设计，配置了1GB DDR3、16MB QSPI FLASH，搭配 HDMI 输出接口、千兆以太网、USB、摄像头接口、JTAG 调试接口和 40PIN 扩展口。适用于工业控制、安防监控、机器视觉、通信基带处理等应用场景。
用户可直接使用预置的 E901 处理器系统，专注于外设驱动、上层应用开发；高级开发者可利用 FPGA 可编程特性，进行处理器原型验证、专用指令集设计、算法硬件加速等前沿探索。
开放·连接，共创未来
RISC-V 国际基金会首席架构师 Krste Asanovic 曾言：“RISC-V 的成功源于其开放性。” 这种开放连接了全球的开发者，加速创造更美好的科技未来。
正因秉持开放连接的理念，RISC-V 生态正在以前所未有的速度扩张。ALINX AXPGL50 开发板在玄铁 RISC-V 生态大会上的亮相，正是这一浪潮中的一朵浪花——它让每一个开发者都能亲身触摸到 RISC-V 的脉搏，用最灵活的方式，定义属于自己的未来。
如果您对 ALINX 开发板感兴趣，欢迎访问 ALINX 官网 alinx.com 或联系我们，获取更多技术资料与应用案例。
