文章概述

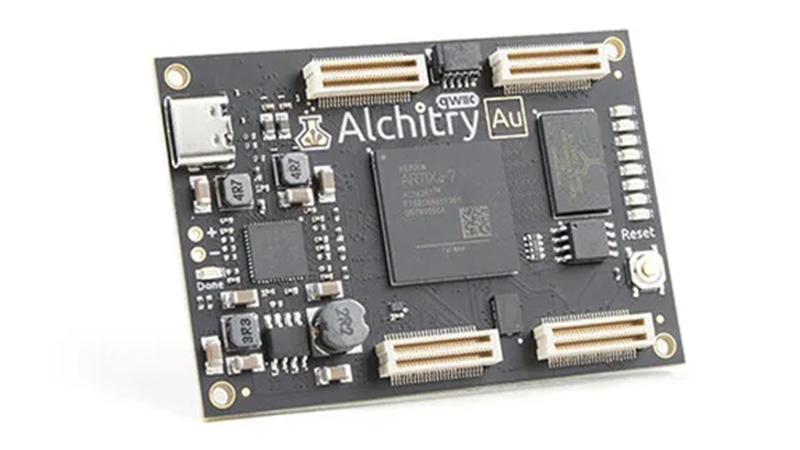

Alchitry Au FPGA是一块专为学习、项目原型设计与高性能逻辑开发打造的 FPGA开发板。它搭载 Xilinx Artix‑7 XC7A35T‑1C 芯片，提供超过 33,000 个逻辑单元（LUT）与 256MB DDR3 RAM，在同类产品中具备非常强的处理能力与灵活性。
本文将带你全面了解这款开发板的硬件配置、外设资源、片上 ADC 结构以及实际测试体验。
核心硬件规格
Alchitry Au 配备了丰富的 I/O 与必要的基础电路，让开发者能够快速上手：
主要特性
FPGA芯片：Xilinx Artix‑7 XC7A35T‑1C
支持多种速度等级、温度规格、工作电压选型
DDR3 内存：256MB，适用于复杂数据缓冲与高速处理
I/O 资源
共 102 个 GPIO 引脚（默认 3.3V 逻辑）
其中 20 个可切换为 1.8V 逻辑电平
9 路差分模拟输入通道
板载外设
8× 可编程通用 LED
复位按键、Done 状态指示灯
100MHz 板载时钟（可由 FPGA 内部逻辑灵活配置）
USB‑C 接口（配置 + 供电）
USB‑转‑串口接口（用于数据通信）
HDL 支持：所有 Alchitry 系列均支持 Lucid 硬件描述语言（HDL）
这些资源让 Alchitry Au 既适合入门教学，也适用于中高阶 FPGA 工程开发。
可扩展的硬件生态：Elements 扩展板
Alchitry Au 支持名为 Elements 的堆叠式扩展板系统，设计理念类似于 Arduino Shield 或树莓派 HAT。
通过扩展板你可以：
增加更多按键、LED、GPIO
扩展原型开发区域
增加额外的外设模块
快速搭建电路原型
强大且开放的生态让开发板的可玩性显著提升。

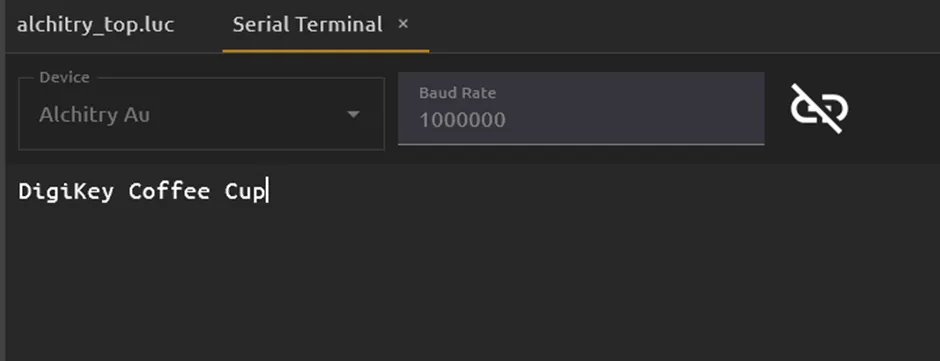

在串行终端的实际测试中，主机发送的字符会实时回显给用户，测试界面显示设备为 Alchitry Au，波特率为 1000000，输入字符后终端会即时反馈。
高波特率与稳定性展现了 FPGA 实时处理数据的能力。
内置 12-bit 1MSPS ADC解析

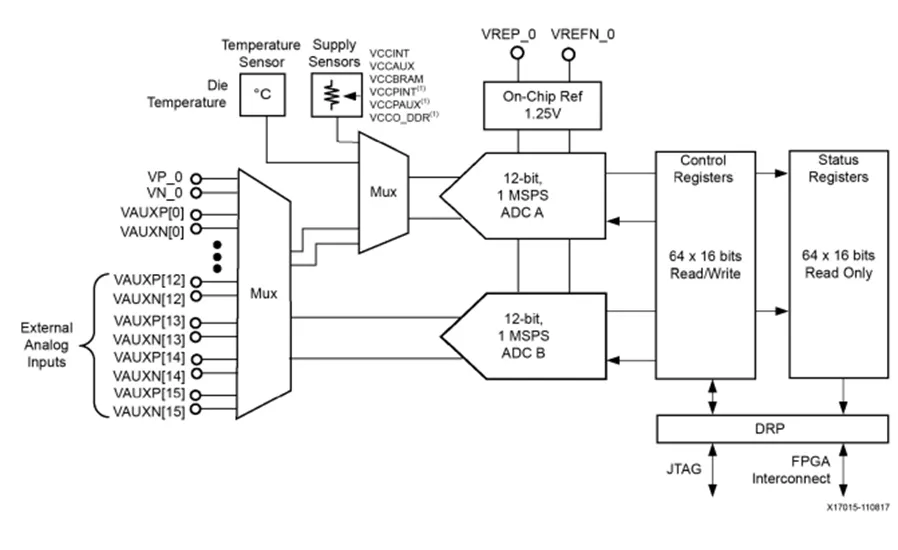

Alchitry Au 搭载的 Artix‑7 FPGA内置一组功能强大的模拟数字转换器（ADC）：
FPGA 片内 ADC规格
分辨率：12 位
采样率：1MSPS（每秒 100 万样本）
输入通道：
8 路复用差分通道（与数字 IO 复用）
1 路独立差分通道
片内结构包含：
温度传感器
多组电源监控通道（如 VCCPINT、VCCBRAM 等）
1.25V 内部参考电源
两组独立 ADC模块
可配置寄存器接口
JTAG 调试支持
这使得 Alchitry Au 能够轻松应对传感器数据采集、电压监控、模拟信号读取等应用。
充足的存储资源
除了 FPGA自带的片内 Block RAM（BRAM），Alchitry Au 还集成了：
256MB DDR3 SDRAM
片上存储控制器
使得开发者可以处理大量数据，例如视频缓存、图像处理、机器学习推理缓存等任务，从而提升应用场景的广度。
结语
Alchitry Au FPGA是一款在尺寸、性能与扩展性之间取得极佳平衡的FPGA开发平台。
无论你是 FPGA初学者、高校实验教学、还是需要构建项目原型的工程师，这块基于 Xilinx Artix‑7 的开发板都能提供足够的计算能力、灵活的 I/O 管脚以及完善的软件生态。
文章来源：Digikey电子技术台
