在高速光链路验证、5G/6G 基带原型、或复杂测试测量系统中，工程团队常常面临“链路跑不满速、算法跑不动、系统验证周期长”的困境。AXVU13G 为此提供了完整解决方案：高速接口、海量 DSP 与逻辑、丰富扩展，让你的验证与原型一站式完成。

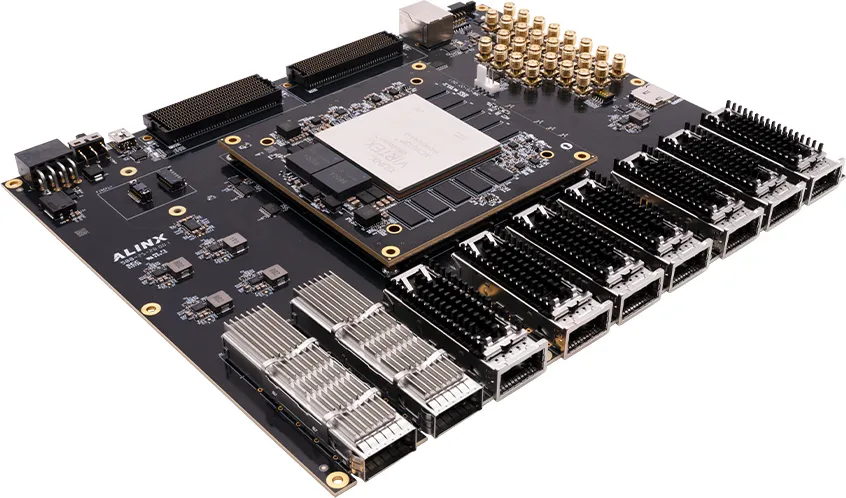

（ALINX AMD Virtex US+ FPGA 超高端开发板 AXVU13G）
强大计算资源： 支撑大型算法、基带与采集系统原型

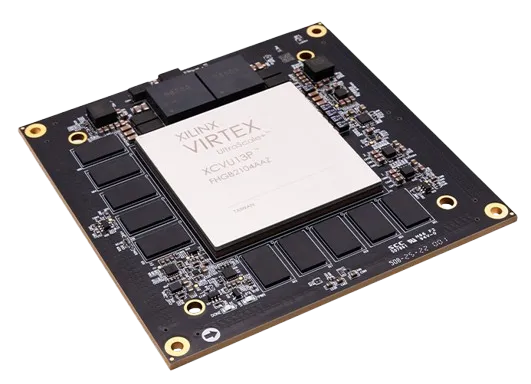

（AXVU13G 核心板 ACVU13）
AXVU13G 核心板采用 AMD Virtex Ultrascale+ XCVU13P 大规模 FPGA：
AXVU13G 核心板
3780K 逻辑单元
12,288 个 DSP Slice
360Mb UltraRAM
20GB DDR4（2666Mbps）
256MB QSPI Flash
76x 28.21Gbps GTY 收发器
这一计算与缓存规模，可直接承载大规模信号处理与协议加速逻辑，为 5G/6G 基带中的 FFT / MIMO / OFDM / 编解码 / FEC 等核心算法提供充足算力基础。
也适合测试测量前端处理/实时数据采集/高速数据记录/示波器/分析仪器开发。
高速互连能力：
满足光模块验证和链路测试需求
在真实通信系统中，只有将算法放入真实高速链路环境，验证其在持续大带宽、严格时延与多端口并发条件下的行为，才能完成工程级系统验证。 为满足系统级验证需求，AXVU13G 在板上集成： 2×QSFP-DD + 7×QSFP28 支持 100G、200G 等主流高速链路配置，提供真实光模块互操作性测试与链路压测能力，适合光模块厂商、交换机端口验证及高吞吐网络功能验证。为 5G/6G 基带前传、中传及高速以太网接口验证提供真实链路环境，支持多通道并发与持续大吞吐数据流测试。
丰富扩展接口：
适配多种硬件场景
为了让工程师能够快速完成系统级原型验证，AXVU13G 提供全面的扩展能力： AXVU13G 扩展接口 FMC+ 与 FMC HPC 双接口 9 对高速 SMA 差分对 千兆以太网接口 USB-UART、JTAG 调试口 研发团队可直接接入 HDMI、MIPI、AD/DA、高速摄像头等功能模块、毫米波前端、测试测量仪器等，或构建定制原型。 AXVU13G 以高密度光口、强大的可编程算力与灵活扩展能力覆盖研发链路的关键环节。在单一平台上即可完成高速接口验证、算法加速与多模块协同，大幅缩短原型开发周期，降低跨系统联调风险，并实现从实验室到工程化的顺畅迁移。 对希望以更低成本、更高效率推进通信、测量与系统原型项目的团队而言，AXVU13G 是一个性能强悍且可持续复用的工程生产力平台。 文章来源：ALINX
