在 UltraScale / UltraScale+（US / US+）器件的 GTY 架构中，每个 GT Quad 内部包含 两组 QPLL和4 个GTY Channel，而每个 Channel 内部又各自集成了一个 CPLL。在常规基于 GT Wizard 的设计流程中，用户只需输入目标线速率以及实际使用的参考时钟频率，工具即可自动计算并配置所需的各类倍频与分频参数，通常无需用户手动参与 PLL 参数的计算。
然而，在某些 需要动态切换线速率 的应用场景中，GT 的 PLL 参数必须在运行过程中进行重新配置。这类应用往往需要用户自行计算对应的分频和倍频参数，并通过 DRP（Dynamic Reconfiguration Port）接口将相关参数写入寄存器。本文将围绕这一需求，着重介绍 GT PLL 相关参数的计算方法并且通过GT Wizard创建工程验证计算结果。
QPLL参数计算
每个 Quad 内部包含两组基于 LC 的锁相环，称为 Quad PLL（QPLL0 和 QPLL1）。在同一个 Quad 内，任意一个 QPLL 都可以被多个串行收发器通道共享，但 不能跨 Quad 被其他通道共享。当通道的工作线速率高于 CPLL 的工作范围 时，必须使用 QPLL0 或 QPLL1。当使用任意一个 QPLL 时，必须实例化GTYE3/4_COMMON 原语，该原语封装了 GTY 的 QPLL0 和 QPLL1。
下图给出了 QPLL0/1 架构的示意图。输入参考时钟在送入相位频率检测器（PFD）之前，可以先经过一个 M 倍分频器。反馈分频器 N 决定了 VCO 的倍频比例。当线速率低于 28.1 Gb/s 时，支持 分数-N 分频，此时的有效倍频比由 整数 N 值加上一个分数部分 共同决定。QPLL0/1 的输出频率取决于 QPLL0/1 CLKOUT_RATE 的设置：当该参数设为 HALF 时，输出频率为 VCO 频率的一半；当设为 FULL 时，输出频率与 VCO 频率相同。
了解了QPLL的大致结构，接下去在GT wizard中设置参数，这里假定线速率为4.5G，期望的GTY的reference clock频率为156.25MHz，点击Calc，这里Wizard计算出的实际reference clock频率为156.2500001MHz，下面我们就根据GT的参数以及UG578提供的计算公式来做验证。
参数设置完成后点击OK产生XCI，右击open example design，完成综合后open synthesized design，找到GTY和GT_COMMON。
根据UG578给出的计算公式，主要关注下面几个参数：

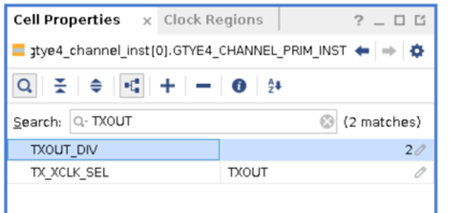

1）根据公式2-4得：fPLLClkout = fLineRate *D / 2，根据文档说明D是TXOUT_DIV，工程中这个参数为2
由此可得：fPLLClkout = fLineRate *D / 2 = 4.5*2/2 = 4.5G
2）根据公式2-3得：fPLLClkout = fPLLClkin *(N.FractionPart) / (M*QPLL_CLKOUTRATE)，接下去在工程中找到这些参数：

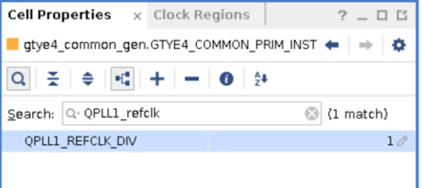

a.M的定义是QPLL0/1_REFCLK_DIV，工程中这个参数为1
b. QPLL_CLKOUTRATE对应的属性是QPLL1CLKOUT_RATE，工程中这个参数为Half，对应为2
fPLLClkin 是Reference clock频率，工程中设置为156.25MHz，由此可得：N.FractionPart = fPLLClkout / fPLLClkin *QPLL1_REFCLK_DIV*QPLL_CLKOUTRATE = 4500 / 156.25*1*2= 57.6。
3) N.FractionPart是由整数和小数两部分组成，其中N的定义是QPLL0/1_FBDIV，FractionPart可以由公式2-5计算得出：

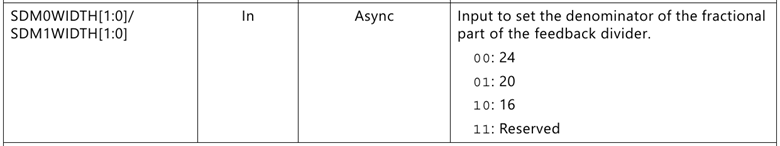

工程中的SDM1WIDTH是0，对应24位。
尽管SDM0/1DATA在GT_COMMON中被定义为 [24:0] ，但是其中的最高位Bit24未被使用，实际位宽还是[23:0] 总共24位，SDM1DATA参数的计算结果如下：
如果计算出的Fractional part是0，则表示小数分频功能被关闭。

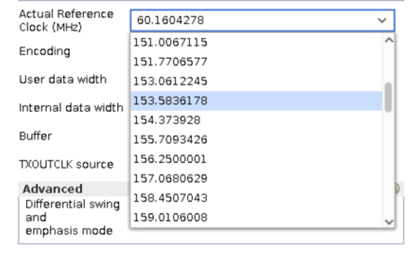

4) Actual reference clock (MHz) 列表中会列举出所有支持的参考时钟频率。当用户选择了其中一个参考时钟频率后，GT Wizard会根据这个值来计算相应的PLL分频和倍频系数。
比如在列表中选择153.58MHz这个频率，则QPLL1_FBDIV参数将被设置为58
5) 此外，文档对SDM0/1DATA和SDM0/1WIDTH的描述不是很准确，这两个参数不是Attribute（属性），而是GT_COMMON的Port（端口）。
2. CPLL参数计算
CPLL的结构相对简单，其性能不如QPLL强大。GTY 收发器中的 CPLL 标称工作范围是 2.0 GHz 至 6.25 GHz，不支持小数分频。

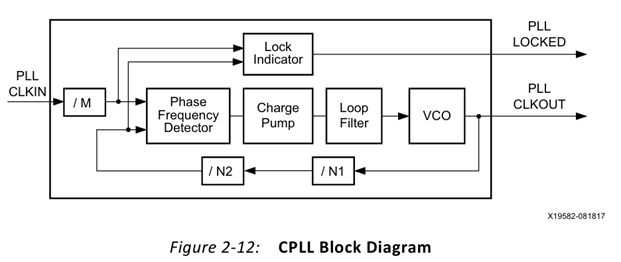

下图示展示了 CPLL 的架构。输入时钟在送入鉴相鉴频器（PFD）之前，可以先被一个 M 分频。反馈分频器 N1 和 N2 决定了 VCO 的倍频参数以及 CPLL 的输出频率。锁定指示模块通过比较参考时钟与 VCO 反馈时钟的频率，来判断是否已经实现频率锁定。
从GT Wizard中可以看出，在同样4.5G线速率的情况下，使用CPLL时的Reference clock的频率选择相对QPLL要少一些，并且不支持客户自定义填入reference clock频率，只能选择Wizard列出的频率点。这个工程先设置reference clock频率为90MHz。
同样地，这里也通过一个example design来说明CPLL分频参数的计算过程。

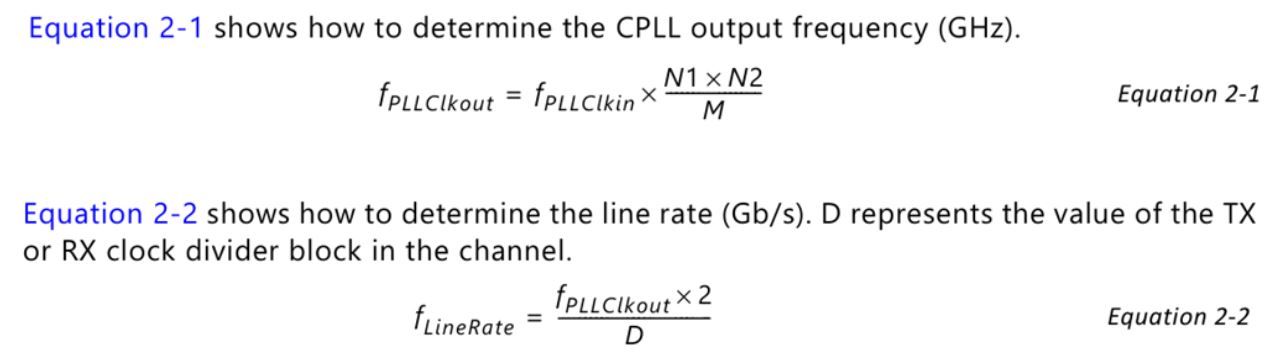

UG578给出的CPLL计算公式如下：

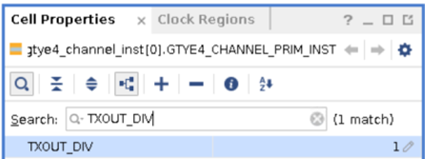

1) 公式2-2与QPLL一致，因此得出：fPLLClkout = fLineRate *D / 2 = 4.5*1/2 = 2.25G
2) 接下去也是在工程中找到公式2-1 fPLLClkout = fPLLClkin *(N1 * N2) / M这些参数：

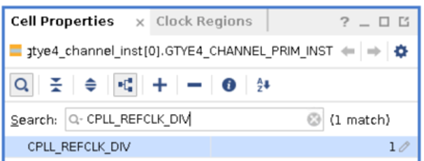

a. M的定义是CPLL_REFCLK_DIV，工程中这个参数为1

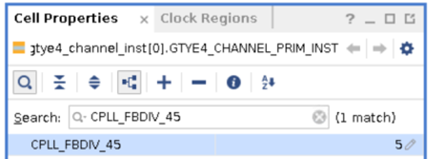

b. N1的定义是CPLL_FBDIV_45，工程中这个参数为5

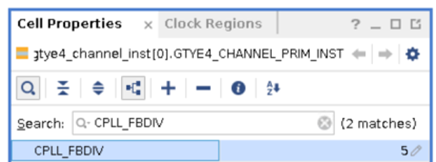

c. N2的定义是CPLL_FBDIV，工程中这个参数为5
3) 由公式2-1可得fPLLClkin = fPLLClkout * M / (N1 * N2) = 2250 * 1 / (5 * 5) = 90MHz，这与之前在Wizard中的设置一致。
4) 相应地，通过改变N1和N2的参数组合，可实现更多的reference clock频率。
比如：
CPLL_FBDIV=5, CPLL_FBDIV_45=4，可以设置fPLLClkin为112.5MHz；
CPLL_FBDIV=4, CPLL_FBDIV_45=4，可以设置fPLLClkin为140.625MHz；
CPLL_FBDIV=3, CPLL_FBDIV_45=5，可以设置fPLLClkin为150MHz；

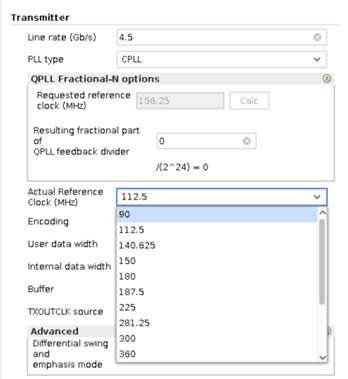

下图GT Wizard中可选择的reference clock频率点就是这样配置出来的。
