选择 AMD 自适应 SoC 和 FPGA 第二代 AMD Versal™ AI Edge 系列自适应 SoC 带来一种高性能单芯片解决方案，为自动驾驶赋能助力。该系列器件配备用于 ISP 等功能的硬件加速器、符合 ASIL 要求的 GPU 及新一代 AI 引擎，能够充分满足高级驾驶辅助系统 (ADAS) 应用需求。

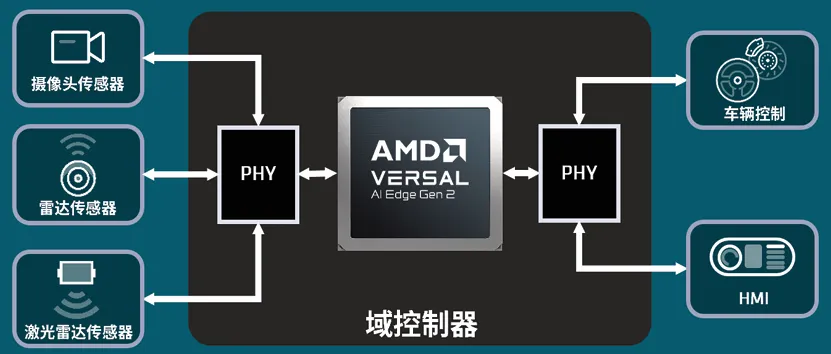

第二代 Versal AI Edge 系列器件能够高效处理摄像头、雷达、激光雷达等多类传感器数据，而且兼具出色的灵活性与可扩展性，可实现传感器无缝接入。此外，该系列器件还能为 ADAS 系统提供实时图像处理、视频处理以及 AI 推理能力。
工程师亦可借助第二代 Versal AI Edge 系列器件可靠地加快设计进程，满足严格的功能安全与信息安全要求。该系列器件经过精心打造和严格验证，不仅具备出色的可靠性，还具备强大安全功能，可有效避免非预期干扰。借助 Versal 器件，开发者能够轻松满足 L2 至 L4 级自动驾驶系统的各项要求，包括至关重要的冗余设计与产品快速上市方面的要求。第二代 Versal AI Edge 系列作为 AMD 旗下经过 AEC-Q100 认证的庞大产品家族的全新成员，全面覆盖广泛的汽车应用场景，而且与 AMD 嵌入式 x86 产品组合形成进一步的技术互补。
主要优势
高效 AI 引擎
配备性能经过优化的 AI 引擎，可减少 AI 推理实现过程所需使用的可编程逻辑 (PL) 资源 。
卓越的视频与图像处理性能
通过硬件级 GPU、ISP 和 VCU 高效处理视频与图像，释放 PL 资源，以卓越性能满足 ADAS 摄像头和智能传感器应用需求。
出色的功能安全保障
APU 和 RPU 采用锁步 (lock-step) 模式，且已通过 ISO 26262 ASIL D 标准认证，不仅可满足汽车功能安全标准要求，而且无需额外部署外置安全微控制器。
亮点
性能经过优化的 AI 引擎
支持 FP8、FP16、MX6 及 MX9 数据类型，可灵活选择精度并降低内存占用，助力推理性能大幅提升
AI 引擎可同步处理 ADAS 应用中的实时信号处理、视频处理、推理及图像处理等多项工作负载
第二代 Versal AI Edge 系列采用经优化的 AI 引擎，算力功耗比（每瓦 TOPS）相较于上一代 AI 引擎架构预计提升高达 3 倍1
专用于视觉处理任务的硬件 - GPU、ISP 与 VCU
单个 ISP 模块具备每秒 10 亿像素以上的图像处理能力，可支持多达 12 路摄像头数据流
VCU 硬核 IP 支持多路数据流，总码率最高可达 4K@60 帧，无需使用外置编码/解码模块或基于 PL 的编码/解码模块
功能安全专区
提供丰富的资源，包括认证证书、评估报告、安全手册及软 IP 核等，助力实现符合 ASIL D/SIL3 要求的设计
提供无线 (OTA) 更新功能，确保长期保持功能安全
提供符合 ISO 标准的高级安全功能，搭配无盖封装设计，确保通过汽车领域严格的热可靠性测试
通过采用经过认证的器件，开发者可以专注于实现 ADAS 产品差异化，并加快产品上市速度
尾注：1. 每瓦 TOPS（每秒万亿次运算）基于 AMD 内部对第二代 Versal AI Edge 系列（使用 MX6 数据类型）中采用的 AIE-ML v2 计算模块架构的性能和功耗预测，与第一代 Versal AI Edge 系列（使用 INT8 数据类型）中采用的 AIE-ML 计算模块架构的性能规格以及 AMD Power Design Manager 功耗结果进行对比。运行条件：1 GHz FMAX、0.7V AIE 工作电压、100°C 结温、典型流程、60% 矢量负载、激活 % = 0 < 10%。实际性能在最终产品上市时将有所不同。2024 年 3 月。(VER-023）
点击详细了解第二代 AMD Versal AI Edge 系列。
