边缘侧的人工智能（Edge AI）在实际应用中，很少只是单纯的推理计算。真实部署通常还包括高速输入/输出（I/O）、信号调理以及实时控制环路，而且这些功能需要并发执行。这类多功能负载要求系统具备高度协同能力与确定性，而这些恰恰是设计人员在使用主流 AI 硬件时较难实现的。
有两个因素进一步加剧了这一问题。首先，AI 模型正以极快的速度演进，这迫使设计人员采用能够支持算法快速更新的平台。同时，许多边缘系统在现场运行的周期可长达十年甚至更久，这使得系统在长期内保持适应性变得困难。其次，从训练模型到部署系统的路径仍然较为割裂。数据科学家通常使用 PyTorch 和 TensorFlow，而嵌入式开发团队则使用完全不同的工具链，这种差异在交接过程中带来了摩擦，从而延长了产品落地周期。
要应对这些挑战，需要一种平台，在典型边缘部署的功耗约束下，同时具备高吞吐 AI 处理能力、确定性行为、灵活 I/O 以及长期可扩展性。
本文将重点介绍推动设计人员探索新型边缘 AI 架构的应用场景及其需求，并引入 Altera 的边缘 AI FPGA 器件及软件工具，说明其如何在不同性能与功耗范围内满足这些应用需求。
边缘 AI 的演进推动架构创新
边缘系统正在越来越多地采用多种 AI 技术，包括用于异常检测的经典机器学习（ML）、用于感知的卷积神经网络（CNN），以及用于大语言模型（LLM）的 Transformer。这些计算密集型算法，往往需要与高要求的非 AI 功能同时运行，例如信号处理、网络通信以及实时控制。
自主系统是一个典型例子。这类系统通常需要从多种传感器（如视频、音频、雷达、激光雷达以及运动/位置反馈）中获取数据，对这些数据流进行高速预处理，利用复杂 AI 模型进行分析，并最终驱动高精度控制环路，而且整个过程必须具备可靠的确定性。
在工业自动化、医疗成像、国防和通信等领域，也存在大量类似场景。其共同特点是：多种计算负载正在融合，而传统架构难以有效承载。
FPGA 如何独特地适用于边缘 AI
相比之下，这些需求与 FPGA 的能力高度契合。FPGA 的核心是可配置逻辑，可以实现真正的并行计算，其时序行为在设计阶段即已确定，而不是在运行时动态变化。这种架构能够提供边缘 AI 所需的低延迟和确定性。
灵活的逻辑结构还带来了强大的 I/O 能力：FPGA 通常提供丰富的高速接口，可以连接各种传感器和执行器，从而实现与 AI 处理的紧密耦合。
此外，FPGA 内部具有分布式存储结构，使数据可以靠近执行计算的逻辑单元，从而减少多个处理阶段争用共享内存总线所带来的瓶颈——这是基于处理器架构的系统中常见的问题。
许多 FPGA 还集成了专用的数字信号处理（DSP）硬件。这些硬化电路在执行信号处理任务时，性能更高、功耗更低。同时，一些 FPGA 还集成了硬核处理器系统，可以运行包括 Linux 在内的标准软件栈，从而支持网络、设备管理以及用户界面等功能。
总体来看，一颗 FPGA 可以整合原本需要多个芯片才能实现的功能，例如 I/O 芯片、AI 加速器、DSP 以及控制处理器。这样可以降低物料清单（BOM）成本、缩小板级尺寸并降低功耗，同时保持边缘 AI 所需的低延迟与确定性。
AI 张量模块如何释放新的可能性
传统 FPGA 的 DSP 硬件已经适用于许多边缘负载，但 AI 推理通常由大量低精度的乘加运算主导。为此，Altera 在 Agilex 3 和 Agilex 5 器件中引入了增强型 DSP，并集成 AI 张量模块。这是一种专门用于矩阵-矩阵和向量-矩阵乘法的硬件结构，而这些运算在 AI 计算图中反复出现。
该方案的核心是标量乘积与加法/累加引擎（见图1）。在张量模式下，硬化的点积单元可以使用 8 位输入和预加载的 8 位权重执行 10 元素点积运算。为了扩展动态范围，数据路径还可以采用共享“公共指数”，类似于块浮点（block floating point）缩放方式，从而满足 AI 推理中“高动态范围但低精度”的典型需求。

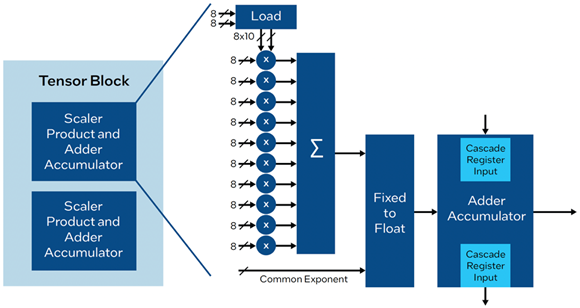

图1：AI 张量模块可执行 10 元素点积运算（图片来源：Altera）
点积结果为 32 位（定点或单精度浮点），并且可以级联到额外的加法/累加级，以实现跨多个相邻模块的更大规模点积运算。每个 AI 张量模块包含两个点积列，从而支持多种运行模式。
在典型应用中，一部分增强型数学硬件仍用于传统 DSP 功能，例如对雷达数据执行快速傅里叶变换（FFT）；另一部分则作为 AI 张量模块，用于执行卷积神经网络（CNN）等 AI 推理任务。这种灵活性对于需要同时处理 AI 与其他计算密集型任务的边缘系统至关重要。
面向不同 AI 负载的 FPGA 选择
Agilex 系列在性能扩展方面提供了较大灵活性。器件范围从尺寸仅为 12 × 12 毫米、以能效为重点的型号，到性能高达 152.6 TOPS 的高性能型号，同时 I/O 和存储接口能力也相应扩展。
例如，高性能器件 Agilex 5 A5ED065BB32AE4SR0，在 32 × 32 毫米封装中可提供 22.17 TOPS；而面向能效优化的 Agilex 3 A3CW135BM16AE6S，则在 16 × 16 毫米封装中提供 2.8 TOPS。相关关键参数如表1所示。

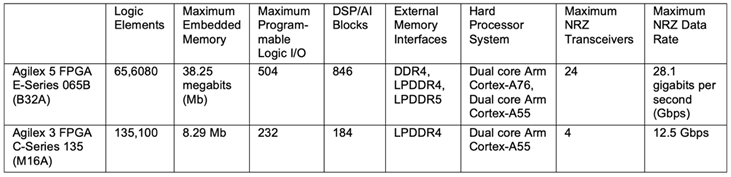

表1：Agilex 5 与 Agilex 3 示例器件的关键规格（来源：Altera，经作者整理）
这两个系列既可以作为传统 FPGA 使用，也可以提供集成 Arm 处理器的 SoC 版本。Agilex 3 SoC 集成双核 800 MHz 的 Arm Cortex-A55；Agilex 5 SoC 则采用异构架构，包含双核 1.8 GHz Cortex-A76 以及双核 1.5 GHz Cortex-A55。两者均支持 Linux，从而支持网络、设备管理及用户界面等常规软件开发。
使用 FPGA 简化边缘 AI 部署
AI 模型通常在以软件为中心的框架中开发，迭代周期较短；而 FPGA 实现传统上则需要硬件开发技能，集成周期较长。Altera 的 FPGA AI Suite（见图2）提供了一种更直接的路径，可以通过兼容主流 AI 工具链的流程，将训练好的模型转换为可部署在 FPGA 上的推理 IP。

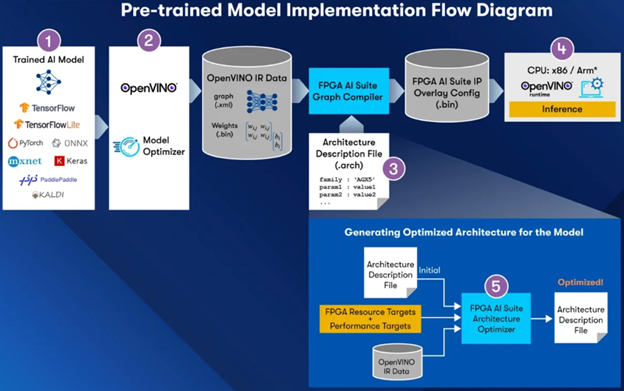

图2：FPGA AI Suite 工作流程连接了标准 AI 框架与 FPGA 部署（图片来源：Altera）
该流程可总结如下：
在 PyTorch、TensorFlow 或 ONNX 等标准框架中开发推理模型
使用 OpenVINO 工具包将模型转换为中间表示（IR），包括图文件（.xml）和权重文件（.bin）
将 IR 输入 FPGA AI 图编译器，将模型映射到 FPGA 可用资源上（包括外部主机处理器、内部处理器或无头配置）
使用 Quartus Prime Pro Edition 编译并部署各层，通过推理引擎运行时栈以及 FPGA AI API 管理执行、内存调度与硬件调度
在编译过程中，通过架构优化器平衡性能与资源使用，例如在满足推理吞吐的同时，为其他 FPGA 逻辑预留空间
从实际角度看，这种方法的价值在于：将“在 FPGA 上部署 AI”从一个加速器设计问题，转变为一个系统集成问题。数据科学家可以继续使用熟悉的模型开发流程，而 FPGA 与嵌入式团队则可以获得适配其构建与部署流程的输出，从而加快模型与系统需求迭代速度。通过 OpenVINO 的 Open Model Zoo 提供的预训练模型，还可以进一步加速开发。
使用开发套件快速入门
对于希望快速探索 FPGA 边缘 AI 的设计人员，可以选择多种开发套件。
对于高性能应用，Terasic P0775 Atum A5 开发套件（见图3）是一个合适的选择。该套件基于 Agilex 5 A5ED065BB32AE4SR0，提供丰富的接口组合，适用于边缘系统。主要特性包括：8 GB DDR4、QSFP+ 与 2.5 GbE 接口、PCIe Gen3 x4、双 MIPI 摄像头接口以及 HDMI 输出。该套件还附带 Quartus Prime Pro Edition 的免费许可证。

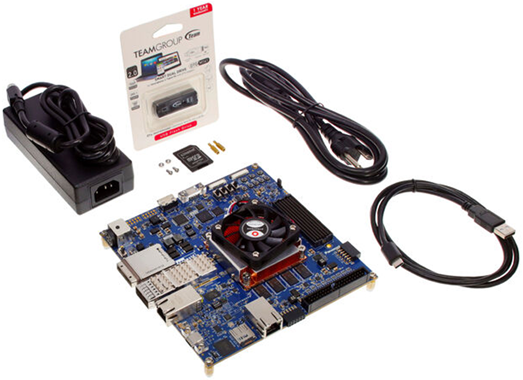

图3：P0775 Atum A5 开发套件支持高性能 AI 与视觉开发（图片来源：Terasic）
对于更注重能效的应用，可以选择 DK-A3W135BM16AEA Agilex 3 FPGA 与 SoC C 系列开发套件（见图4）。该套件基于 Agilex 3 A3CW135BM16AE6S，强调紧凑型原型开发以及良好的生态扩展能力。板载资源包括：4 GB LPDDR4、GbE、DisplayPort 和 USB 2.0，同时提供 Raspberry Pi HAT 接口和 Digilent Pmod 接口，便于扩展。
图4：DK-A3W135BM16AEA 开发套件提供面向能效型边缘 AI 的紧凑平台（图片来源：Altera）
结论
随着大语言模型及其他新型 AI 负载进入边缘侧，开发者正在寻求新的实现方式。FPGA 提供了一种独特的解决方案，不仅能够提供低延迟和确定性性能，还可以同时承担多种系统功能。借助支持 AI 的 Agilex FPGA 以及 FPGA AI Suite，开发者可以更快速、更便捷地利用这些能力，从而为高度可适应、长期运行的系统设计开辟新的架构空间。
