安路科技，致力于为客户提供更好的解决方案和应用体验。安路科技BLVDS 多节点收发控制应用，在基于LVDS高速率的基础上，增加了双向IO的特点。通过采用伪差分的信号形式，该方案满足工控领域中对时间条件、驱动能力、抗干扰性能的要求，保障客户产品工作的稳定性和鲁棒性，满足中高速工业控制信息交互的现实需求。
BLVDS在LVDS基础上做出了改进，首先简化了硬件设计结构，仅通过一对差分线进行双向通信、无需伴随时钟结构；其次加快了节点间的通讯速度，在主机开始发送消息到从机完成响应的信息交互过程中，最短时间可达到3.3us；并且采用伪差分信号，在减少噪声干扰的同时可以带动更多节点。

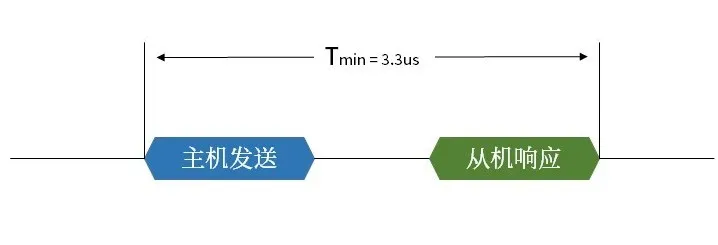

主从信息交互最短时间
此方案还具备良好的适应性，在安路科技EF2、EF3、EG4以及 PH1各系列器件上均能实现稳定数据传输，可完全依照不同应用环境与总体预算，对主站和从站进行不同型号的搭配，其强大的灵活性可满足更多客户的价格需求。
随着对BLVDS技术的不断深入研究，BLVDS信息交互技术丰富的应用场景被逐渐挖掘。依靠本方案在实时性、稳定性、准确性以及灵活性上的优势，BLVDS 多节点收发控制在工控通信板卡、医学正电子发射断层扫描、核医学成像设备、航空航天遥测和总线传输等方面均有广泛应用，具备较强的应用价值。相信在不久的未来，BLVDS的应用场景会进一步扩展，安路科技也将为更多客户、更多场景提供愈加完善、可靠的解决方案。
工作原理 BLVDS在实际应用中，采用半双工的通信机制，在主机和从机的不同节点包裹TX和RX两个模块，实现不同节点间信息交互。

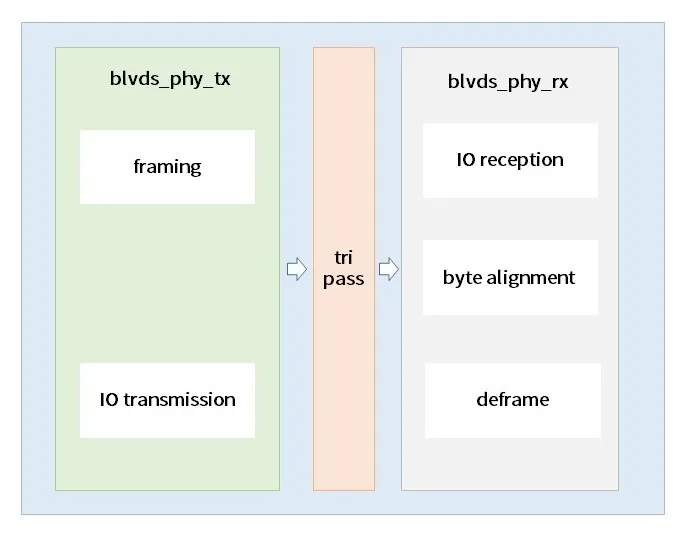

BLVDS多节点收发控制架构
在进行底层架构的设计中，主机BLVDS发送端将上层协议定义的发送信息进行编码、组帧，在等待TX端发送状态准备完毕后，将数据帧依次送入到IO数据发送模块中分解，实现单Bit数据的发送；为保证数据传输的正确性，确保客户实际使用中稳定如初，从机接收端在获取到数据后，进行数据采集、鉴相、字节对齐、解帧、解码等复杂操作，将恢复后的数据逐级上传到上层用户端，最终实现主从节点间的信息传输功能。
