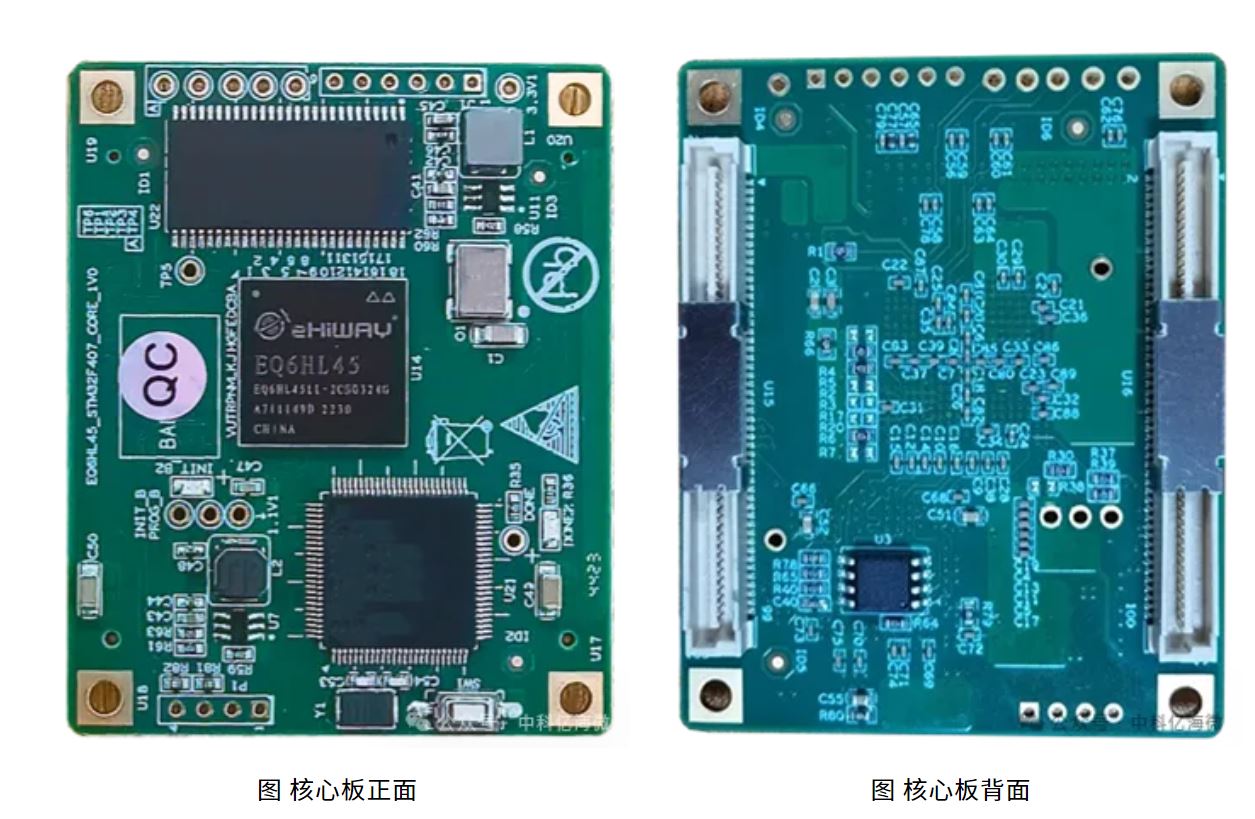

FPGA+ARM核心板是基于中科亿海微的EQ6HL45型FPGA芯片开发的高性能核心板，具有处理器丰富、接口丰富、高速大带宽等特点，适合异构平台算法、控制等方面使用。核心板具有256Mbit SDRAM用于数据缓存，与FPGA连接，最大传输速率为166MHz，用于FPGA数据缓存。
核心板使用了STM32F407VET6作为计算处理单元，工作频率最大达168MHz，支持所有ARM单精度数据处理指令和数据类型，具有丰富外设接口，与FPGA之间通过FSMC接口互联。
核心板FPGA扩展出42对LVDS线，ARM共有47根数据及控制线，具有一路有源晶振时钟输入，频率为20MHz，对于需要大量IO及丰富总线接口的用户，此核心板是很好的选择。同时，FPGA芯片到接口之间走线做了等长处理。
本核心板共扩展出2个高速扩展口，使用2个100Pin的板间连接器和扩展板连接，PIN脚间距为0.8mm，公头连接器的高度为5mm，与底板的母座连接器配置实现高速数据通信。FPGA扩展IO及ARM与外部通信均通过此两个连接器与外部连接。
推荐器件
亿海神针®系列 EQ6HL45型
1、EQ6HL45型FPGA
逻辑规模（万门）：450；
存储单元（M4K）：392；
锁相环PLL/全局时钟：8/16；
最大可编程用户I/O：232；
最宽温度范围：-55℃~125℃；
封装形式：CSG225/FTG256/CSG324。
中科亿海微
中科亿海微电子科技（苏州）有限公司，是中国科学院“可编程芯片与微系统”研究领域的科研与产业化团队，按照国家创新驱动发展战略，发起成立的以“可编程逻辑IP核与EDA工具”为技术特色，以FPGA、自适应SoC、可重构计算系统等产品设计与服务为主营业务的高新技术企业。
文章来源：中科亿海微
