事半功倍!安富利让传感器相关应用开发更容易

原型设计是产品开发流程中的一个重要环节,它具有将新想法迅速转化为现实的能力。通过原型设计,开发者能够将天马行空的创新思维具象化,进而以相对较少的资源投入和较低的风险,探索未知的领域,迅速识别潜在问题并进行迭代改进,加速产品上市时间。

安富利创新方案,加速原型设计的利器

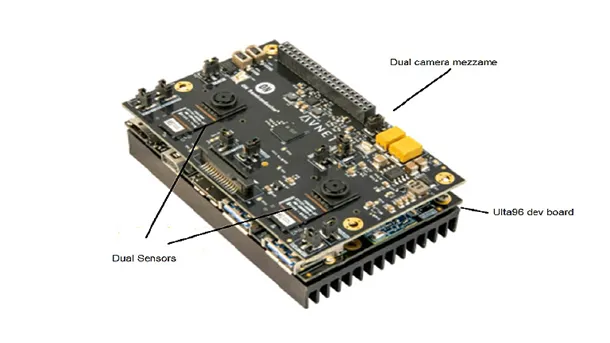

为加快产品原型设计过程,安富利在Ultra96-V2开发板的基础上,设计了基于安森美Sensor的双目摄像头扩展子卡,推出全新的解决方案。该方案采用IAS图像传感器模块,可显著降低成像传感器相关应用开发的复杂程度。


此方案中采用的安富利Ultra96-V2开发板基于Zynq UltraScale+™ MPSoC设计,遵循Linaro 96Boards Consumer Edition(CE)规范,可为人工智能、机器学习和嵌入式计算等应用设计提供支持。并且开发板具有无线通信功能,通过集成的WiFi模块,开发人员可以轻松实现设备之间的无线通信和数据交换,为物联网(IoT)和智能家居等应用设计提供了便利。

得益于方案集成的IAS图像传感器模块,OEM厂商无需采购镜头或寻找模块供货商即可完成应用开发。与此同时,方案采用的低接触设计也降低了开发过程中的繁琐步骤,大大加快了产品从概念到市场的时间。并且由于IAS模块即插即用的特性,企业和开发者不再需要具备专业的成像系统知识,即可轻松集成和利用先进的成像技术。


方案优势

灵活选择的单目或双目摄像头;

安森美IAS AR0144(单色)和AR1335(彩色)传感器搭载AP1302 ISP处理器;

Ultra96-V2板上的WiFi模块,提供无线网络连接能力;

适用于Linux驱动程序,确保软件开发的便捷性与兼容性。

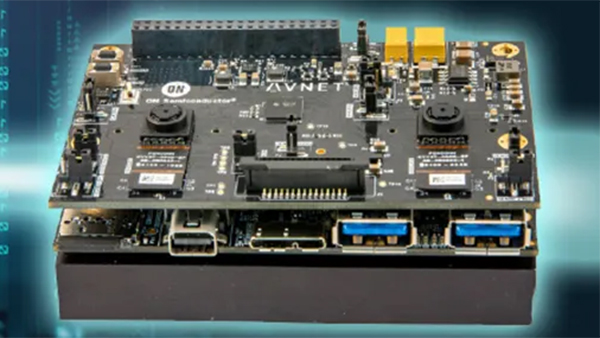

安富利Ultra96-V2开发板与安森美双目摄像头扩展子卡组合的这一解决方案不仅简化了嵌入式视觉应用的开发过程,还为设计和系统工程师提供了一个低成本、高效率的开发平台。通过集成先进的硬件和软件技术,该解决方案能够大大缩短原型设计的时间,加速产品上市的速度,从而帮助企业在激烈的市场竞争中脱颖而出。

文章来源:安富利
