海灵犀FPGA基础研学实验箱（EDU_H6_01_1V0）是由中科亿海微电子科技（苏州）有限公司（简称：中科亿海微）自主研发设计的教学用具，由箱体、FPGA开发卡、LCD屏、USB下载线及相关实验配件组成，提供Verilog语言的实验例程，产品具有实用性高、案例丰富、国产化程度高等特点，满足教学机构微电子、电子工程等相关专业基础研学实验需要。

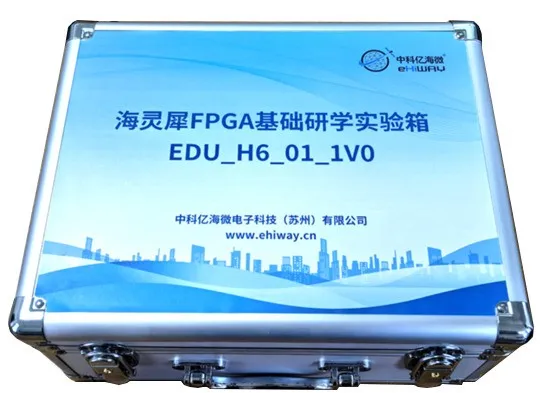

图 海灵犀FPGA基础研学实验箱
1、实验箱概述
海灵犀FPGA基础研学实验箱由箱体、FPGA开发板、LCD屏、USB下载线、资料U盘及相关实验配件组成；
基于中科亿海微全国产全正向的FPGA芯片和配套的EDA软件进行设计。FPGA芯片为EQ6HL9-TQG144，具有高性能低功耗特定，可编程逻辑单元数量为8.64K；
FPGA板卡资源有：8位LED数码管、USB转UART/JTAG口、蜂鸣器、4.3寸LCD、两路2.54mm间距的40PIN标准IO扩展口；
根据实际课程教学要求，提供Verilog语言的实验例程；
实验指导手册非常注重实验过程的深度讲解，包括开发板简介、实验环境搭建、实验简介、实验原理、程序设计、操作流程和实物现象等，并进行源码解析，内容详实且丰富，适用于电子工程、通信工程、测控工程、微电子等基础教学使用。

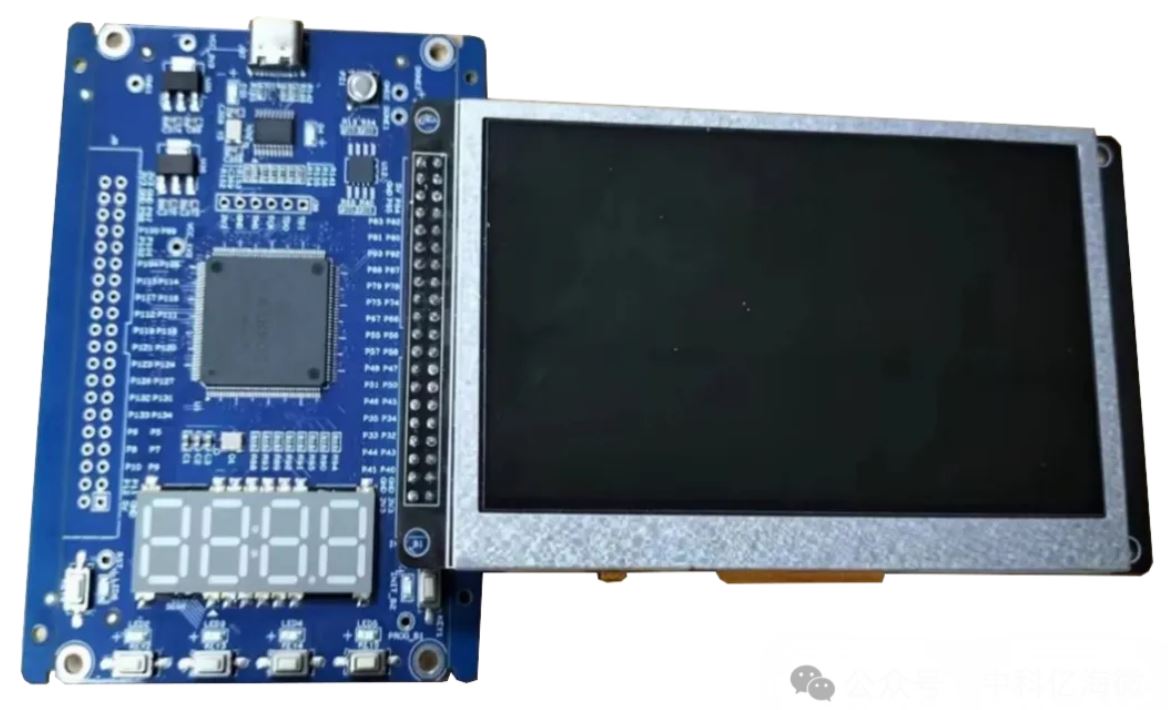

图 FPGA开发板

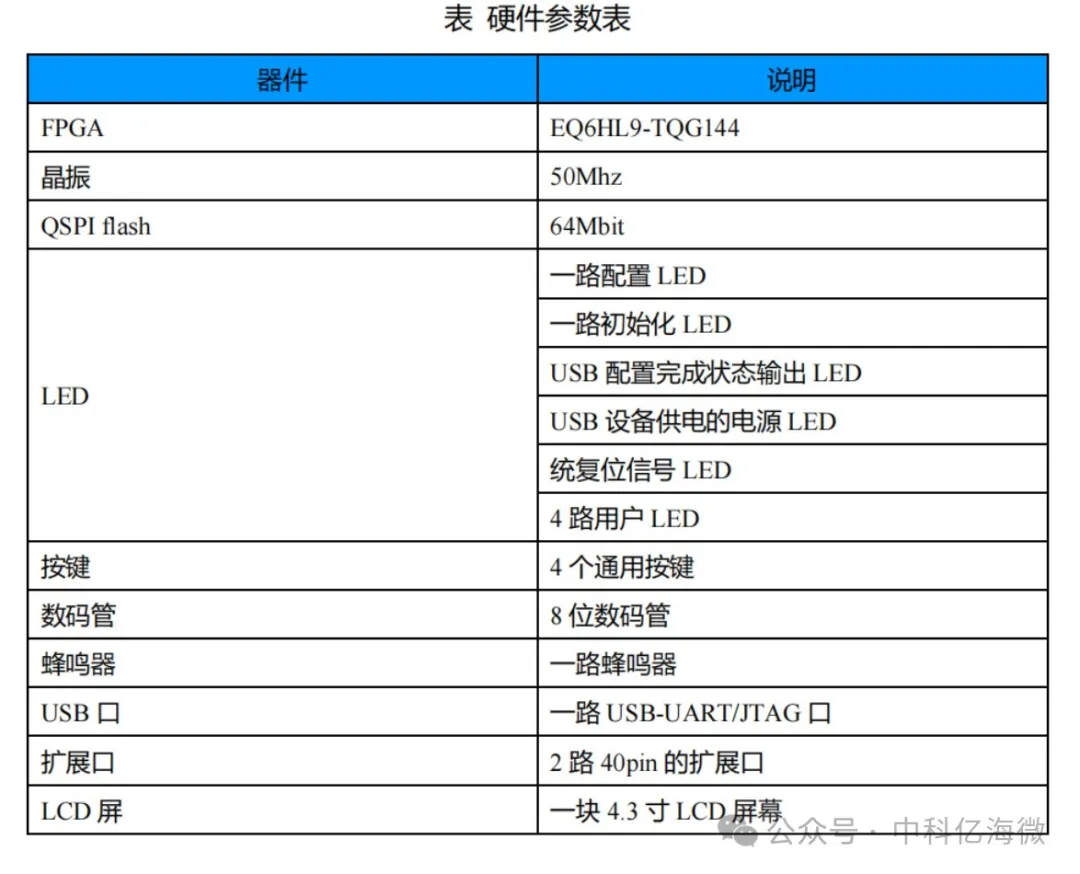

2、硬件参数
3、教学资源
实验箱内的资料U盘中配有与本实验箱配套的相关材料，包括：
（1）芯片数据手册、开发板原理图、EDA安装工具；
（2）Verilog实验例程、完整的实验代码；
（3）适合教学的教学实验指导手册。
教学实验主要包括：
FPGA实验环境搭建与eLinx开发基础；
组合逻辑与时序逻辑实验；
FPGA基础外设实验

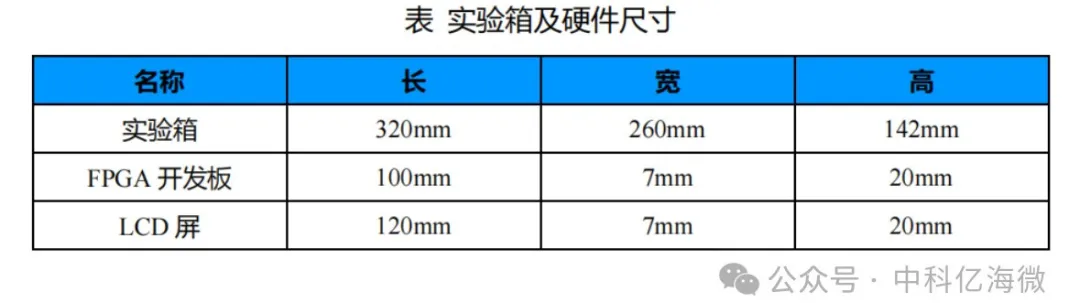

4、机械尺寸

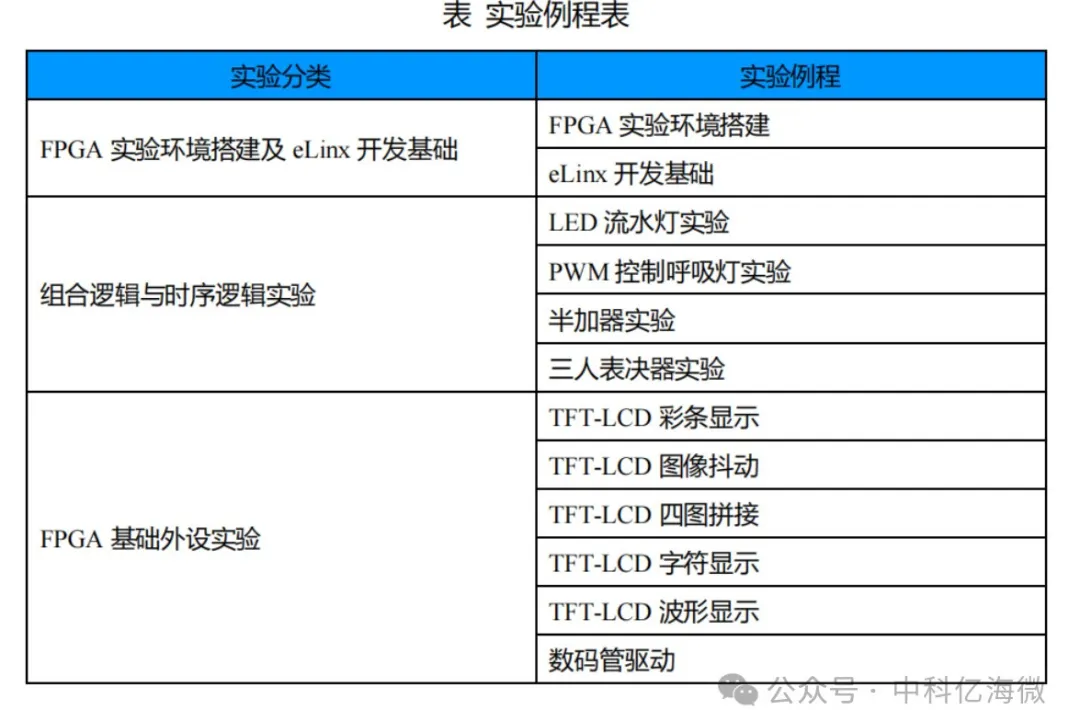

5、实验例程
6、适用专业
电子工程、通信工程、测控工程、微电子、集成电路设计与集成系统等专业。
