国产风扇控制板主要用于控制风扇的转速，以满足不同的冷却需求，使设备能够在特定温度范围内保持稳定运行。

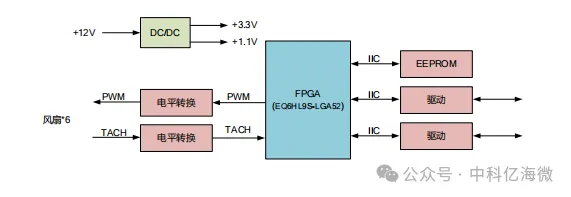

图 国产风扇控制板原理框图
国产风扇控制板硬件包括FPGA处理单元、风扇信号接口单元和传感器接口单元。
FPGA处理单元，选用中科亿海微EQ6HL9S-LGA52I型FPGA作为主控芯片，封装尺寸5mm×6.6mm。主要完成风扇控制算法、与外部通信、参数存储控制和传感器信号检测功能。 风扇信号接口单元，与风扇接口为PWM和TACH信号。用于控制风扇的转速以及检测风扇当前转速，形成闭环控制；同时完成3.3V和5V电平信号的转换。 传感器接口单元，传感器预留两路IIC接口对外，实现传感器的接入和信号检测。

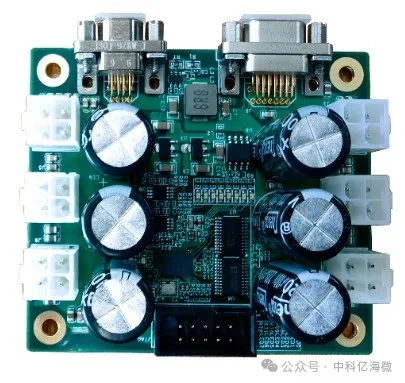

图 国产风扇控制板
本方案适用于多种场合，主要包括以下几个方面：
1) 工业自动化：工业生产中，一些设备需要通过风扇进行散热或冷却。风扇控制板可以用于监测和控制风扇的运行状态，确保设备的温度和工作环境的稳定。
2) 定制一体化设备：风扇控制板可以用于控制设备散热风扇的转速，以确保设备的温度保持在安全范围内。通过调节风扇的转速，可以提高散热效果，保护设备硬件。
风扇控制板在其他很多领域也有广泛应用，包括电子设备散热、电子设备降噪、温室和农业、医疗设备、车辆散热和LED照明等。它在这些场合中起着重要的作用，保证设备的正常运行和稳定性。
推荐器件
亿海神针®系列 EQ6HL9S F2型系统级芯片
EQ6HL9S F2型系统级芯片
Flash：4Mb;
逻辑规模（万门）：86；
存储单元（M4K）：64；
锁相环PLL/全局时钟：2/16；
最大可编程用户I/O：202；
最宽温度范围：-55℃~125℃；
封装形式：
QFN64/LGA52/CSG100/CSG225/FTG256/CSG324。
中科亿海微
中科亿海微电子科技（苏州）有限公司，是中国科学院“可编程芯片与微系统”研究领域的科研与产业化团队，按照国家创新驱动发展战略，发起成立的以“可编程逻辑IP核与EDA工具”为技术特色，以FPGA、自适应SoC、可重构计算系统等产品设计与服务为主营业务的高新技术企业。
