原型验证的理想选择: EPS -VU13P板卡

在当今科技飞速发展的时代,FPGA的优势日益凸显。EPS - VU13P FPGA板卡正是基于这些优势而设计的一款卓越产品,为您带来前所未有的高性能和灵活性体验。

例如在当今快速发展的无线通信领域,Wi - Fi芯片的原型验证至关重要。EPS - VU13P FPGA板卡凭借其卓越的参数和优势,成为了进行Wi - Fi芯片原型验证的理想工具。

首先,让我们来看看EPS - VU13P板卡的核心参数。核心器件采用业界领先的AMD Xilinx Virtex UltraScale + XCVU13P - 2 B2104,是此系列最大的DSP Slice的FPGA芯片,具备强大的数据处理能力,能够满足Wi - Fi芯片原型验证中对高速信号处理的严格要求。板载1GB DDR4 SDRAM内存,速度达到2400MHz,为数据存储和处理提供了充足的空间和速度。

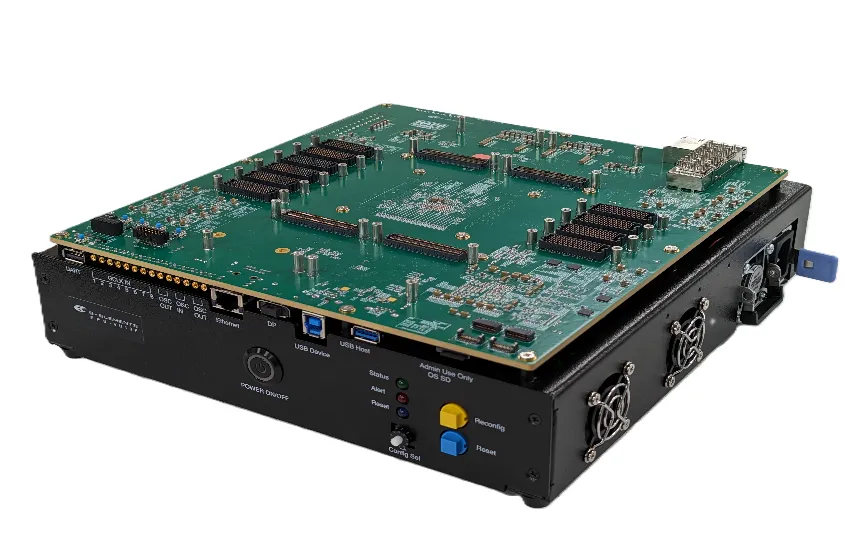

EPS - VU13P.png

该板卡拥有丰富的接口,这在Wi - Fi芯片原型验证中具有显著优势。例如,10个HT3连接器和4个SAMTEC APF6连接器,可支持多种模块化扩展,能够满足与各种外部设备的连接需求。QSFP28支持100G(25G x 4)以太网,使得板卡能够高速传输大量的Wi - Fi数据,确保原型验证的高效进行。

在Wi - Fi芯片原型验证应用中,EPS - VU13P板卡的优势得以充分体现。以一个实际案例来说,当研发一款新型Wi - Fi芯片时,需要对其性能进行全面测试。EPS - VU13P板卡的高速SelectMap X8编程(50MHz X1字节)和Xilinx Virtual JTAG功能,使得芯片的编程和配置变得快速而便捷。同时,板卡支持外部和板载可编程时钟源,能够精确模拟Wi - Fi信号的时序,确保芯片在各种时钟条件下的稳定性。

此外,板卡集成的电压、电流和温度监控功能,实时监控系统运行状态,对于保障Wi - Fi芯片原型验证的可靠性至关重要。在长时间的测试过程中,能够及时发现并解决潜在的问题,降低研发风险。

总的来说,EPS - VU13P FPGA板卡凭借其强大的性能、丰富的接口和可靠的监控功能,为Wi - Fi芯片的原型验证提供了坚实的支持。无论是芯片设计的初期阶段还是后期的优化测试,它都能发挥出重要的作用,帮助研发团队更快地推出高性能、稳定可靠的Wi - Fi芯片产品。

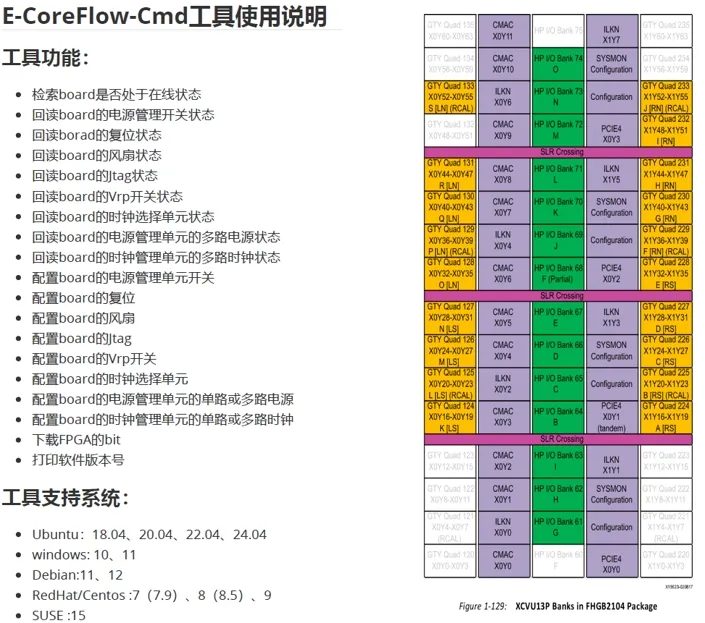

同时,该板卡的配套软件集成了电压、电流和温度监控功能,实时监控系统运行状态,提升了系统运行的可靠性和安全性。在编程和配置方面,支持物理JTAG和Xilinx Virtual JTAG编程,为开发者提供了灵活的开发环境,还支持USB/以太网接口连接PC以控制板卡,可通过USB/以太网/JTAG/SD卡配置FPGA,支持多个设计比特文件,并且具有可配置的时钟源。此外,它还支持Linux/Windows操作系统的图形用户界面(GUI)/命令模式,以及Xilinx XVC功能,用于远程下载和调试,支持从PC下载测试模式到FPGA或从FPGA读回到PC,为您的开发工作提供了极大的便利。


总之,EPS - VU13P FPGA板卡凭借其强大的性能、丰富的功能和高度的灵活性,以及配套软件的优势,是您在集成电路领域的理想选择。它将助力您实现更高效、更可靠的系统设计,推动您的项目迈向成功的新高度。选择EPS - VU13P,就是选择卓越与创新!

文章来源:依元素科技
