作者：Ramsey Wang，文章来源：易灵思FPGA技术交流
有客户认为Ti60F100内部flash容量比较小，只有16Mb，需要外挂flash.这里我们提供了内部flash和外部flash分别操作的方案。
该程序是通过SOC操作4线的外部flash和内部flash.程序先经过外部flash的擦除，写入和读出操作，再经过外部flash的擦除，写入和读出操作，每次读出后会进行数据的比较以判断写入和读出的数据是否一致。

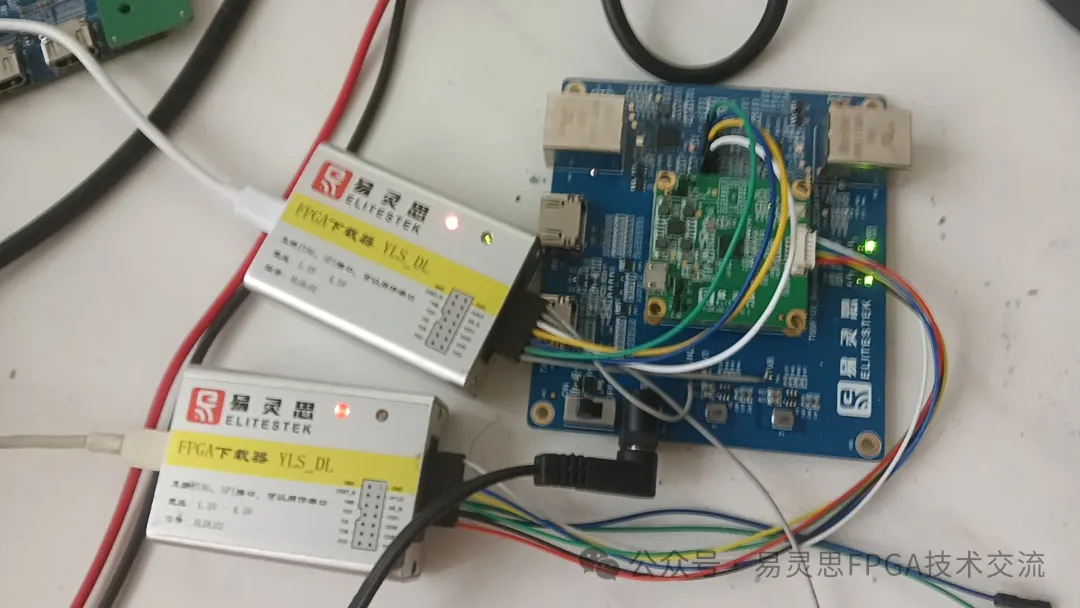

硬件方案如下：

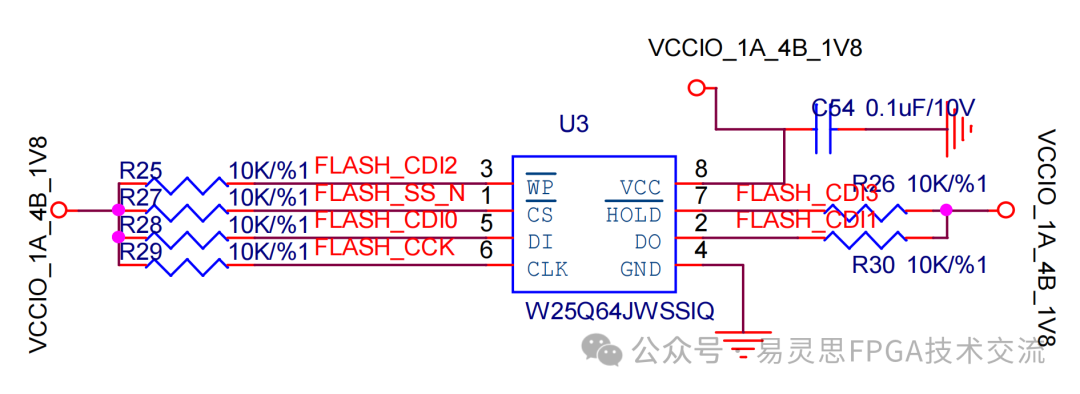

由于使用的RSICV是softjtag操作，所以使用了两个下载器。在硬件设计外外挂一片64Mb的flash。

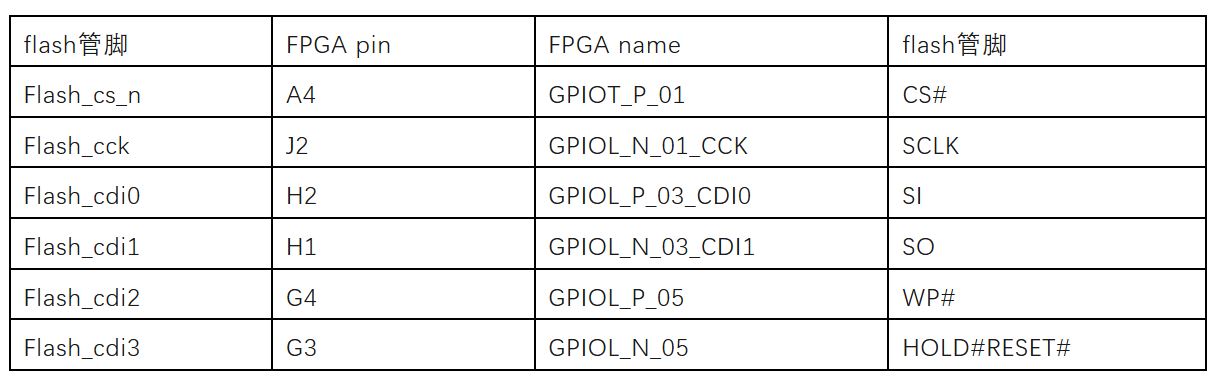

IO的连接方案如下：
内flash与外部flash除片选信号分开外，对于4线flash，IO[3:2]是分开的，其余信号都是共用。SOC操作flash时，我们通过一个GPIO来控制flash的选择。

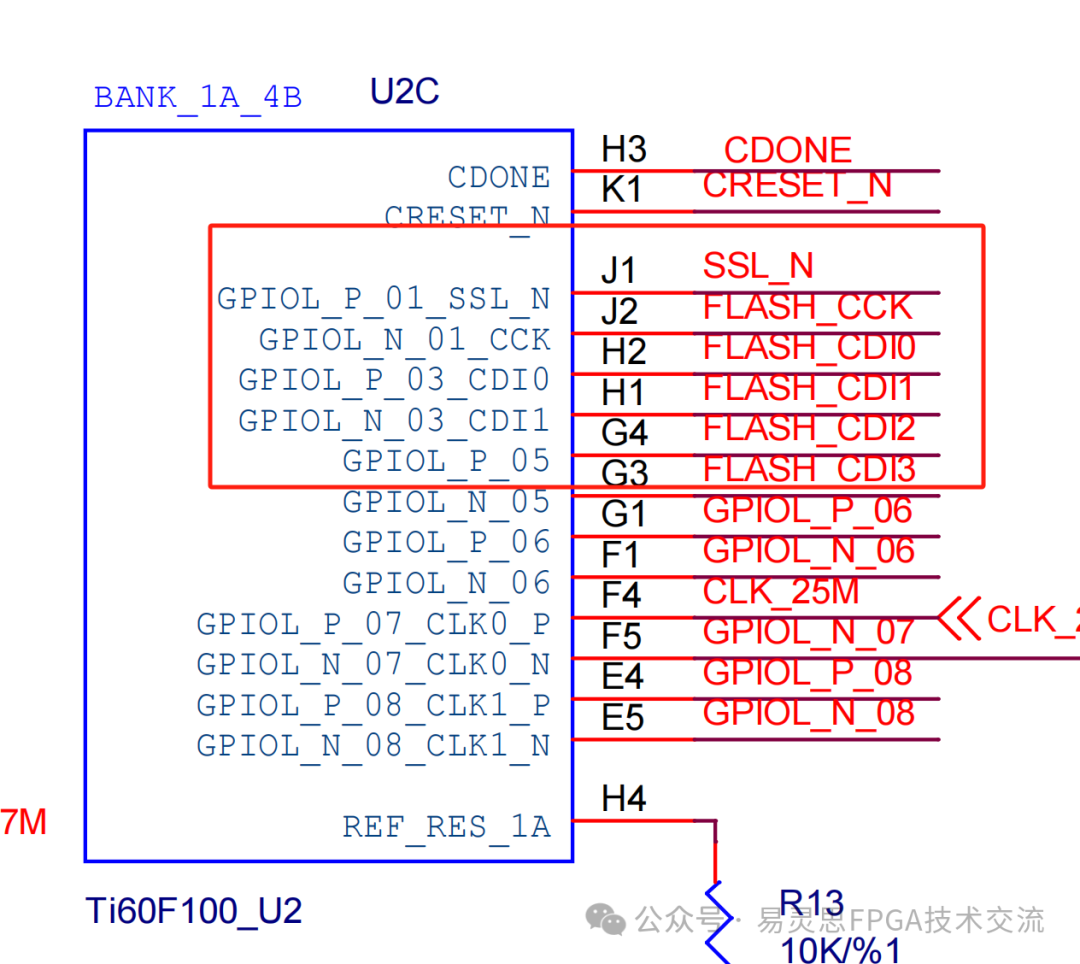

可能会有人有疑问为什么内外flash的管脚能够共用呢？因为内部flash的管脚也拉到GPIO上面的原因。如下图SSL_N,CCK，CDI0,1和都是与内部flash相通的。

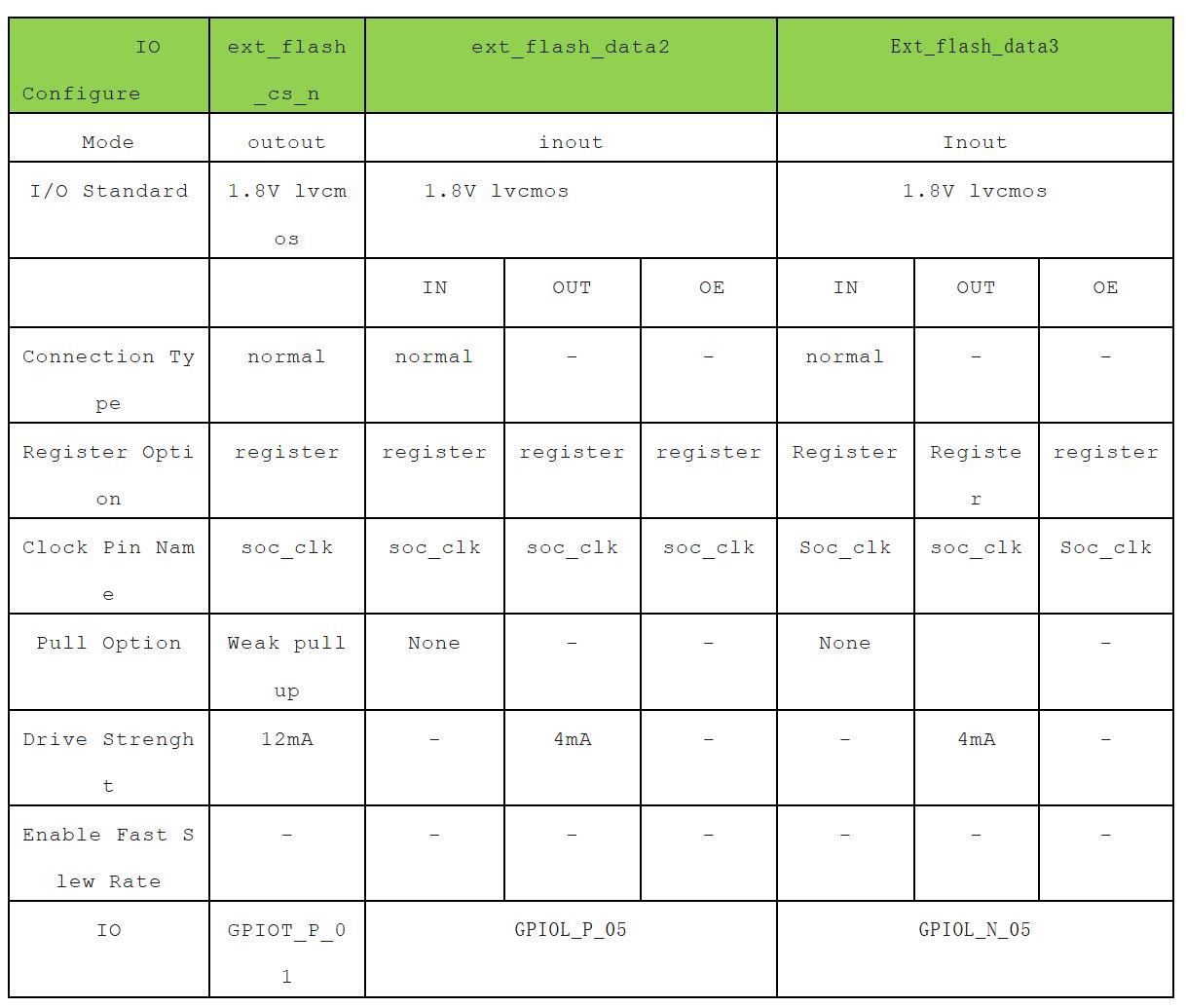

外部flash的data2,data3及cs_n的接口配置。

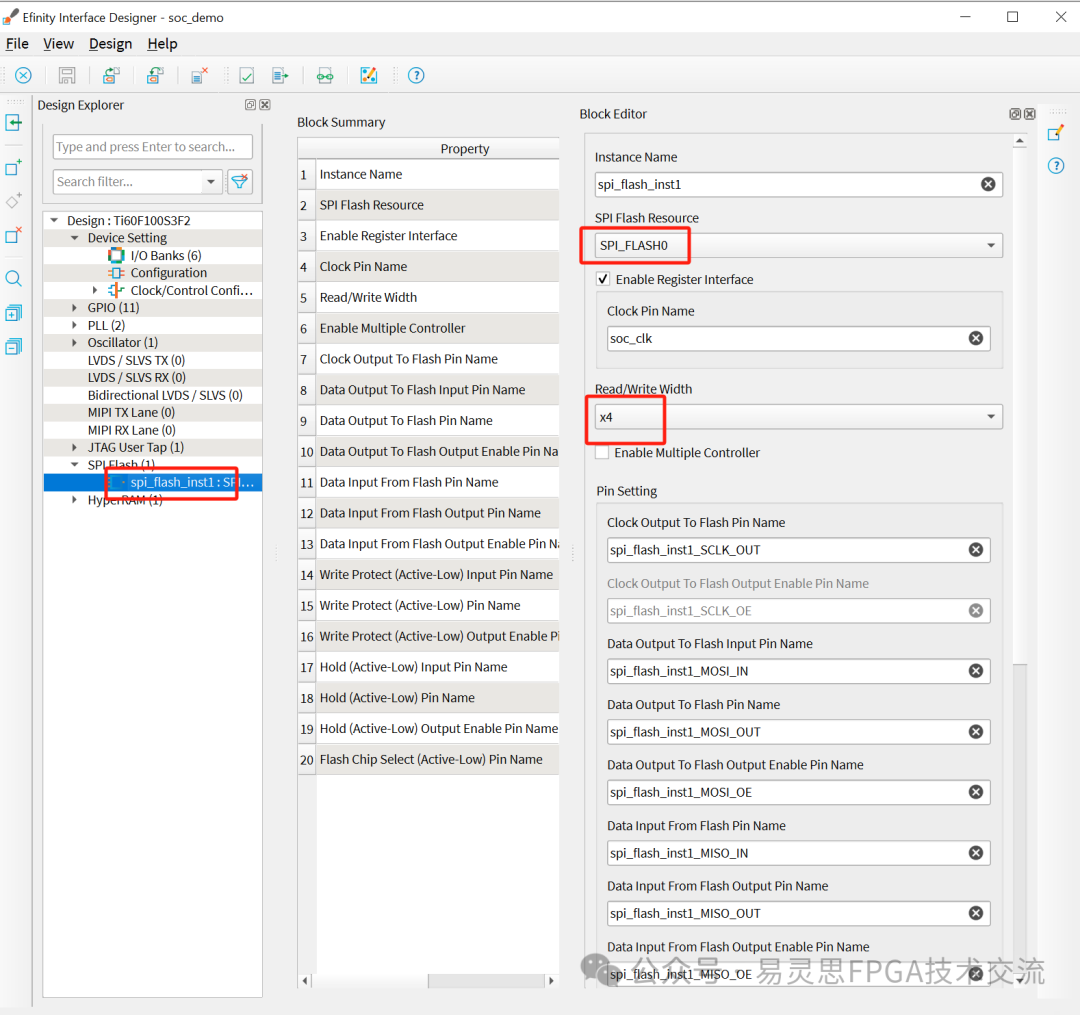

添加SPI flash block，如下图，使能Enable Register Interface, Read/Write Width设置为4。

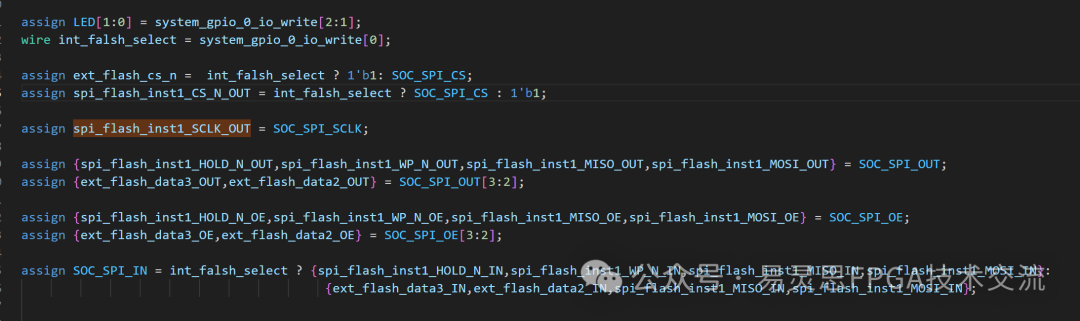

FPGA通过GPIO来控制操作内部与外部flash,如下图，通过gpio_0来控制选择内部flash还外部flash,int_flash_select为高,表示选择内部flash，为低则选择外部flash。
调试

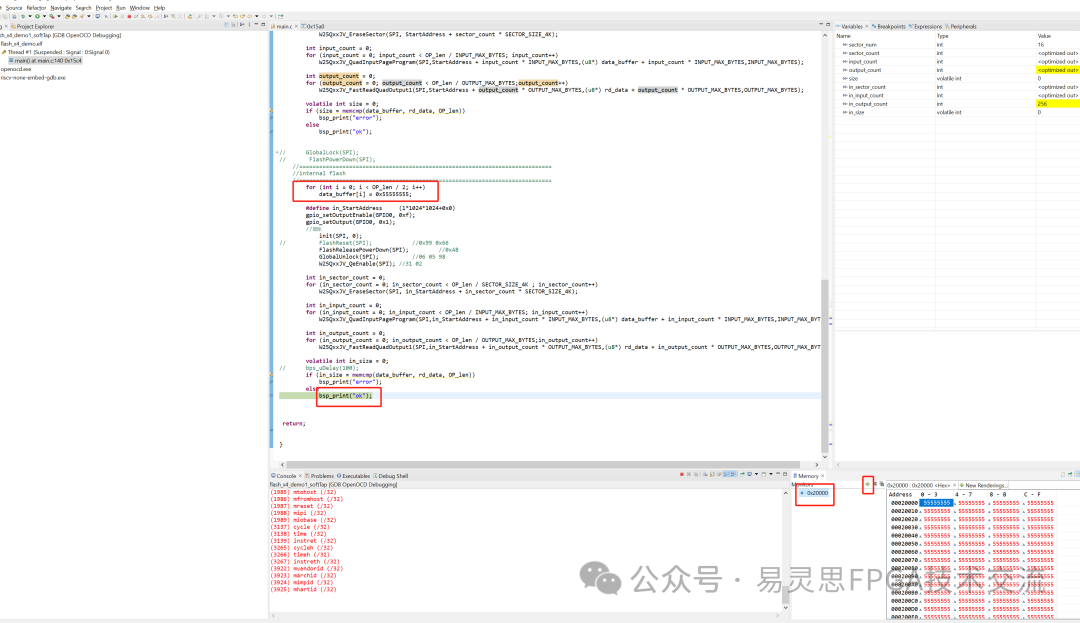

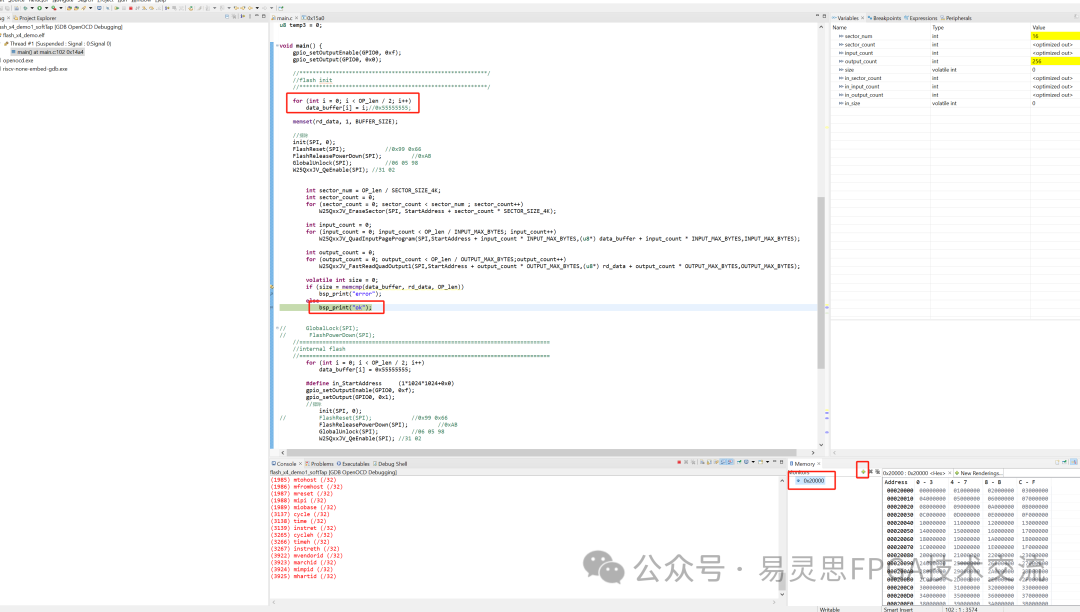

程序经过擦除-->写入-->读出操作后，内存0x20000的数据为下图所示。
程序经过擦除-->写入-->读出操作后，内存0x20000的数据为下图所示。
