光纤陀螺仪是一种高精度、高可靠性的惯性测量仪器，被广泛应用于导航、姿态控制等应用场景，具有非常重要的应用价值。

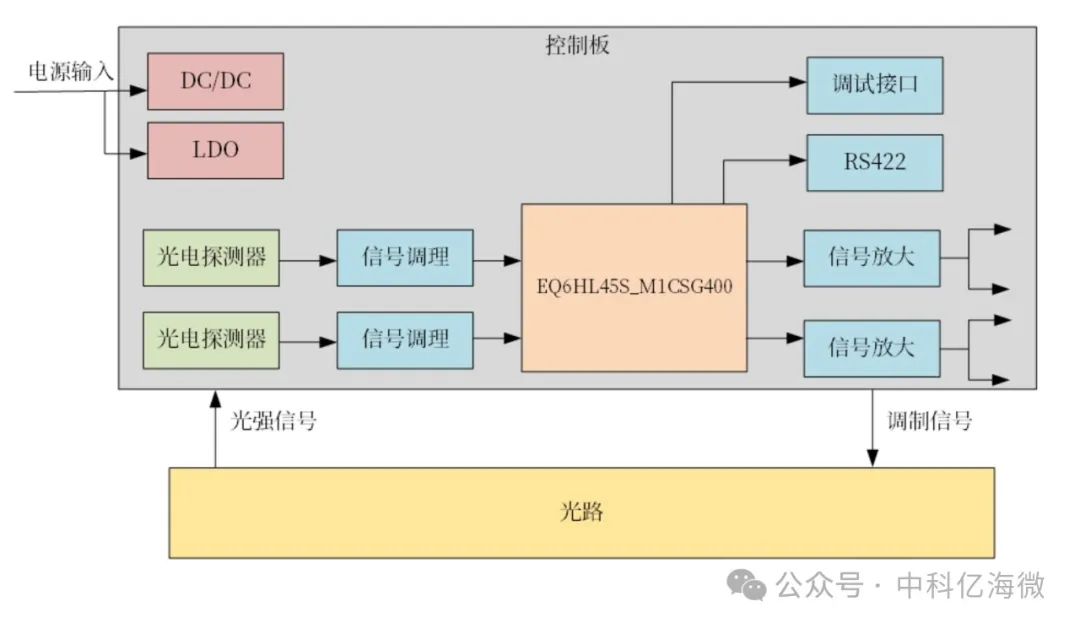

本文介绍的光纤陀螺控制板是基于中科亿海微自研的SiP芯片平台，以及光纤陀螺数字信号处理流程，研制的光纤陀螺数字信号调制和解调控制板。集成光路组件，实现了光纤陀螺原型样机。
EQ6HL45S_M1CSG400型SiP芯片内部集成了三路ADC、DAC、RS422等电路，非常适合光纤陀螺产品应用。芯片的集成化设计更有利于光纤陀螺产品的小型化，同时，在电路信噪比、功耗等方面都更有优势。

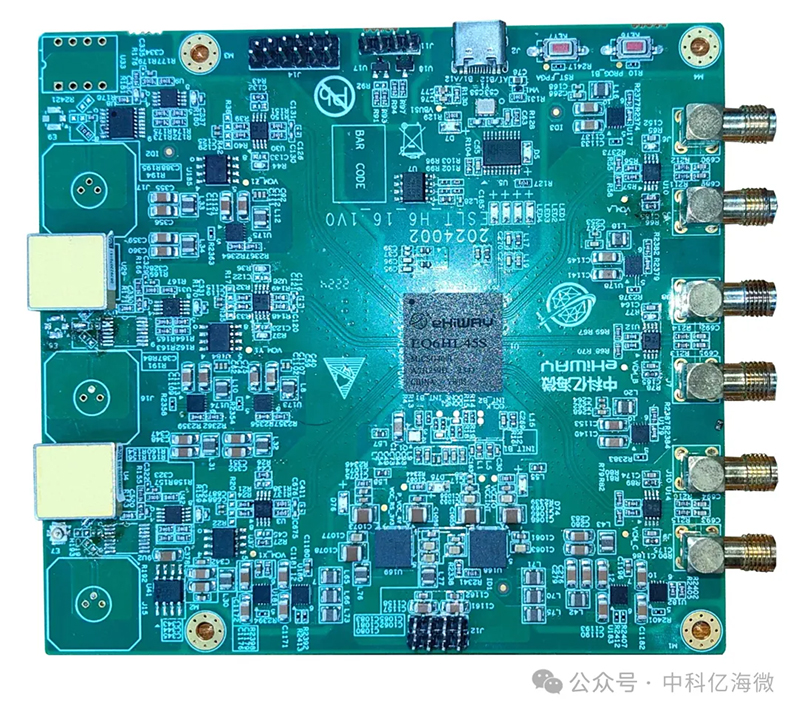

图 光纤陀螺控制板实物图
典型应用
惯性导航系统：光纤陀螺被广泛应用于惯性导航系统中，用于测量飞行器、舰船、车辆等的姿态变化和旋转角速度，从而实现精准的导航和定位。
航天航空领域：在航天航空领域，光纤陀螺被用于航天器、卫星等的姿态控制和导航，确保其在太空中的精准定位和运行。
地质勘探：光纤陀螺也被应用于地质勘探领域，用于测量地球的旋转和地壳运动，帮助科学家研究地球的结构和地质活动。
工业制造：在工业制造领域，光纤陀螺被用于测量机械设备的旋转速度和姿态，帮助监测和控制生产过程中的运动参数。
科研实验：光纤陀螺也被广泛应用于科研实验中，用于测量微小的旋转运动或研究光的干涉效应，推动科学领域的发展和创新。
推荐器件
亿海神针®系列 EQ6HL45S M1型系统级芯片
Flash：64Mb；
模/数转换单元：3通道，模拟信号输入范围1Vp-p~2Vp-p，最高更新频率80MSPS，转换精度14位；
数/模转换单元：3通道，差分电流输出范围2mA到20mA，最高更新频率125MSPS，转换精度14位；
逻辑规模（万门）：425；
存储单元（M4K）：392；
锁相环PLL/全局时钟：8/16；
最大可编程用户I/O：127；
最宽温度范围：-40℃~100℃；
封装形式：CSG400（塑封），尺寸为17mm × 17mm。
中科亿海微
中科亿海微电子科技（苏州）有限公司，是中国科学院“可编程芯片与微系统”研究领域的科研与产业化团队，按照国家创新驱动发展战略，发起成立的以“可编程逻辑IP核与EDA工具”为技术特色，以FPGA、自适应SoC、可重构计算系统等产品设计与服务为主营业务的高新技术企业。
文章来源：中科亿海微
