PCIe 7.0,最新分享

随着 PCIe 5.0 在数据中心和消费市场的部署不断升温,PCI-SIG 并没有闲着,而是已经开始着手让生态系统为 PCIe 规范的更新做好准备。在 FMS 2024 上,一些供应商甚至在谈论具有 128 GT/s 功能的 PCIe 7.0,尽管 PCIe 6.0 甚至还没有开始出货。我们采访了 PCI-SIG,了解了其活动的最新进展,并讨论了 PCIe 生态系统的现状。

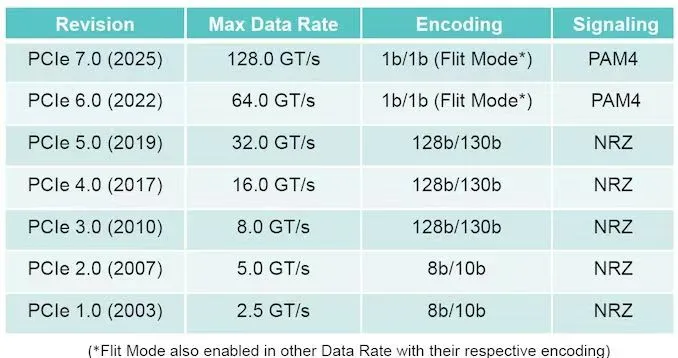

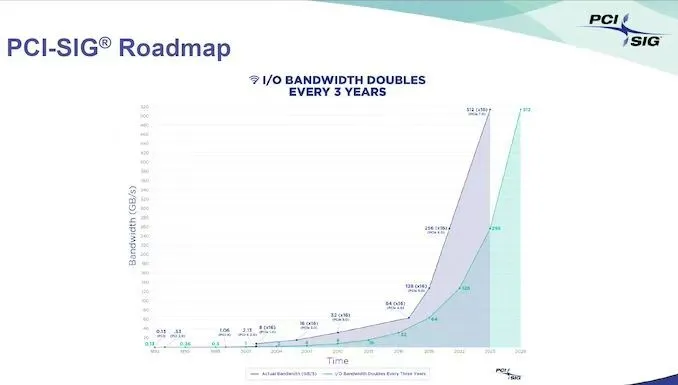

PCI-SIG 已向其成员提供了 PCIe 7.0 规范 (v 0.5),并预计完整规范将于 2025 年某个时候正式发布。目标是使用 x16 链路实现 128 GT/s 数据速率和高达 512 GBps 的双向流量。与 PCIe 6.0 类似,此规范也将利用 PAM4 信号并保持向后兼容性。在起草过程中,还考虑了功率效率以及硅片面积。


与之前的 NRZ 方案相比,转向 PAM4 信号传输会带来更高的误码率。这使得 PCIe 6.0 必须采用不同的纠错方案 - PCIe 6.0 的流量控制单元 (FLIT) 编码不是对可变长度数据包进行操作,而是对固定大小数据包进行操作,以帮助进行前向纠错。PCIe 7.0 保留了这些方面。

PCIe 6.0 合规计划的集成商名单也有望在 2025 年公布,尽管初步测试已经在进行中。FMS 2024 演示中就体现了这一点,该演示涉及 Cadence 的 3nm 测试芯片(用于其 PCIe 6.0 IP 产品)以及 Teledyne Lecroy 的 PCIe 6.0 分析仪。这些时间表与前几代 PCIe 的规范完成日期和合规计划可用性保持一致。


我们还收到了有关光学工作组的最新消息 - 虽然该工作组与光学技术无关,但它还打算开发特定于技术的形式因素,包括可插拔光学收发器、板载光学器件、共封装光学器件和光学 I/O。PCIe 6.0 规范的逻辑层和电气层正在得到增强,以适应新的光学 PCIe 标准化,这一过程也将在 PCIe 7.0 中完成,以配合该标准明年的发布。

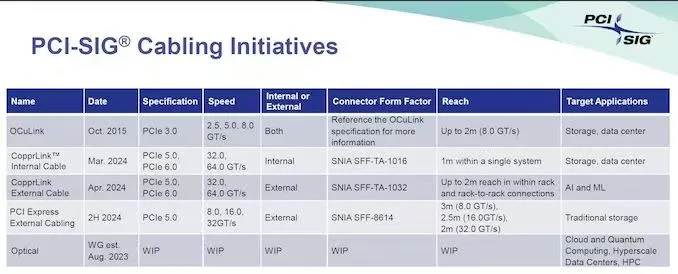

PCI-SIG 也有正在进行的布线计划。在消费者方面,我们看到 Thunderbolt 和外部 GPU 机箱的吸引力显著增加。然而,数据中心和企业系统也正在转向布线解决方案,因为很明显,将存储等组件与 CPU 和 GPU 分开更有利于热设计。此外,对于板载信号线来说,在较长的距离上保持信号完整性变得困难。计算系统内部的布线可以提供帮助。

OCuLink 成为了一个不错的候选方案,并被广泛用作服务器系统的内部链路。它甚至出现在一些中国制造商的迷你电脑中,以面向消费市场的外部化身出现,尽管吸引力有限。随着速度的提高,广泛采用的外部 PCIe 外围设备标准(甚至系统内的连接组件)将变得势在必行。
