安路科技PH系列FPGA定位高性价比可编程逻辑市场，针对高带宽应用场景，能够在保持低功耗的前提下，提供同类更佳的收发器和信号处理功能。PH系列FPGA包含更多逻辑单元、60-400K LUTs、高速串行的I/O、3.25G到12.5G高速SerDes、接收线速率高达2.5G的硬核MIPI IO、PCIE硬核、DDR3\DDR4存储接口和丰富的IP资源。其中高速SerDes支持8B10B编解码、COMMA探测、COMMA对齐、Boost幅度调节等功能。
SerDes是一种实现高速、多协议通信的芯片设计技术，能够将并行数据转换为串行数据，及将串行数据转换为并行数据。
SerDes技术可以降低通信线路的复杂度，提高数据传输的效率和速度，因此该技术在网络通信、存储、视频传输等高速数据通讯领域得到了广泛应用。其中，在视频传输领域被用于实现高清视频信号的传输和处理。

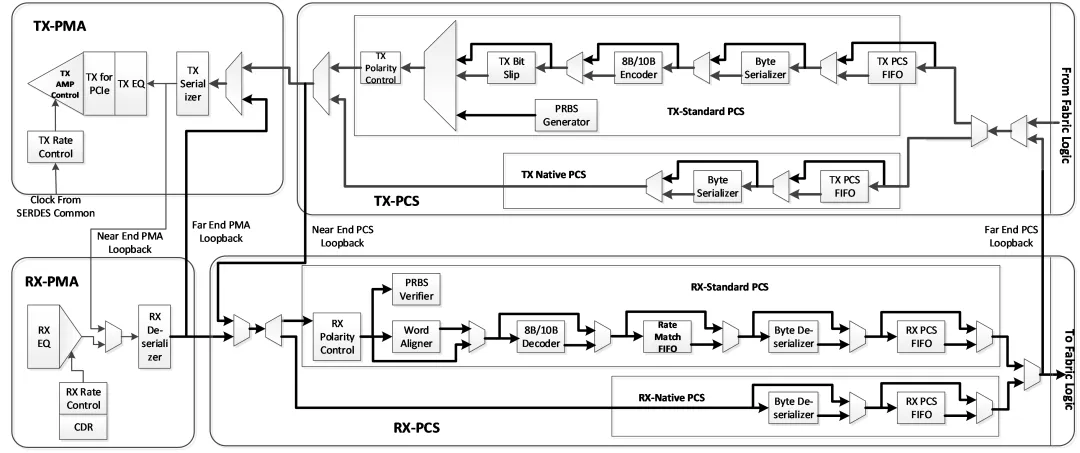

SerDes 框图
基于高速SerDes对高清视频信号传输和处理的功能，安路科技支持符合HDMI2.0标准的HDMI解决方案。HDMI是一种全数字化影像和声音发送接口，可以发送未压缩的音频及视频信号，HDMI可用于机顶盒、DVD播放机、个人电脑、投影仪与电视等设备，HDMI发送音频和视频信号采用同一条线材，大大简化系统线路的安装难度。
方案特性
◆ 最高支持4K60帧显示分辨率
◆ 最大支持8路音频
◆ 支持1像素、2像素、4像素模式
◆ 支持RGB、YUV444、YUV422和YUV420视频格式
◆ 支持24bit和30bit色深
◆ 支持分辨率动态切换
◆ 支持DDC通道
◆ 支持TX及RX
同时，凤凰系列内含SerDes器件均可支持该方案。
方案演示示例介绍
整个演示环境包括：PH1A90开发板，HDMI 4K FMC子卡，笔记本电脑，以及4K显示器。
方案示意图
上电之后Soft RISC-V会通过APB总线对HDMI RX和HDMI TX进行配置，之后笔记本电脑输出4K60帧的HDMI视频数据，通过SerDes RX将串行数据转换为原始的并行数据送给HDMI RX，HDMI RX会对接收的原始数据进行处理和解码得到音频和视频数据，然后通过Video Bridge将4K视频数据和音频数据传递至HDMI TX，HDMI TX将音频和视频数据进行编码通过SerDes TX发送到4K显示器上实时显示。
