YunSDR通信小课堂(第27讲)

8. 射频数据转换器:示例接收器架构

8.4 示例4:I/Q混频器模拟基带和采样

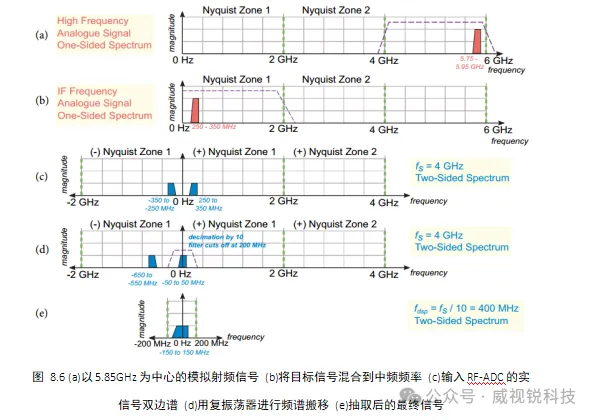

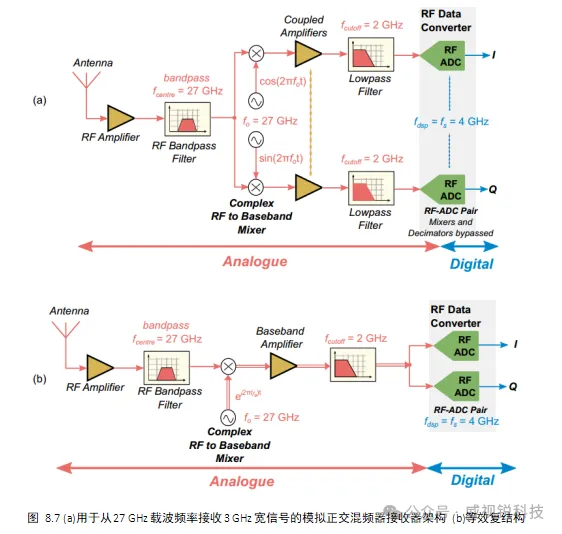

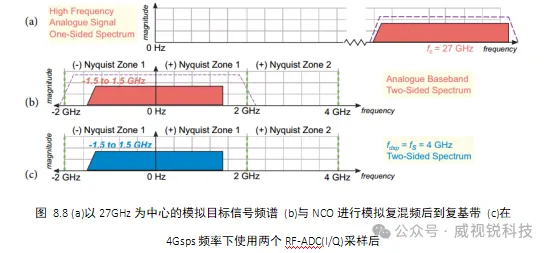

 本示例使用图8.7的模拟正交混频器接收器来接收以27GHz为中心的感兴趣信号,带宽为3GHz,如图8.8(a)所示。该信号中心频率远远超过RF-ADC采样率,无法直接从模拟转换为数字。

8.4.1 正交模拟混合模拟中频和基带采样

    与之前的示例不同,这里的RF信号在RF-ADC之前被解调到模拟域中的基带。这是通过使用具有中心频率的复(I/Q)模拟混频器实现的,该混频器产生一个复基带信号,如图8.8(b)所示,该信号提供给RF-ADC对的输入端。

    在这个架构中,由于信号在RF-ADC外部已经解调到基带。那么就不需要使用RF-ADC正交/复混频器,因此它完全被绕过。然而,复混频器仍可以用作同步方案的一部分,以纠正可能存在的任何载波频率偏移。目标信号与解调基带模拟信号、复基带(信号不对称)的频谱如图8.8(a)和(b)所示。


8.4.2 失配和模拟校正选项

    由于元件容差、I/Q混频器不平衡和其他实际影响,两个模拟支路可能有小的模拟不匹配,并且在增益、相位和直流偏置方面略有不同,因此会导致I/Q信号平衡的一些问题。然而,这些不匹配可以通过RFSoC的正交调制器校正(QMC)块来解决,可以用来补偿和纠正这些模拟损伤。

    考虑到本例中非常宽的信号带宽,没有可以选的抽取值,并且I/Q样本以4 Gsps的速率从RF-ADC的tile传输到PL。从RF-ADC 的tile传递到PL的数字信号如图8.8(c)所示。鉴于该采样率超过了PL时钟频率,后续阶段需要超级采样架构,即每个时钟周期能够处理多个采样的并行结构。



8.5 示例5:自定义架构

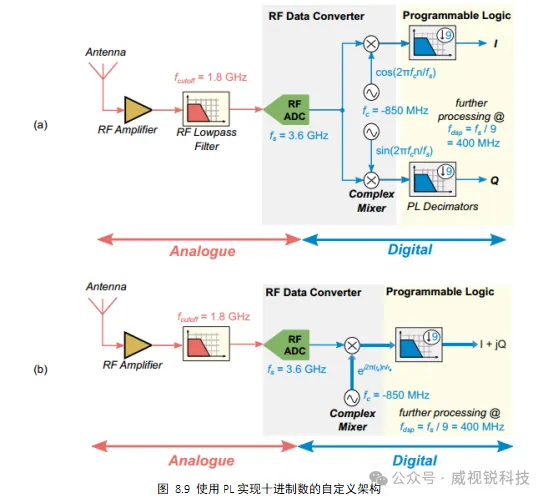

在RF-ADC的tile上使用正交和复杂混频器和抽取器是可选的,设计人员可以选择绕过其中一个或两个,根据需要在PL中构建自己的自定义架构。图8.9所示的自定义体系结构是一个示例。

    在这里,我们假设接收到的信号具有100 MHz带宽,并以850 MHz为中心(在奈奎斯特一区),并由RF-ADC以3.6 GHz的速率采样。RF数据转换器模块中的复混频器用于使用工作在-850 MHz的复杂NCO将信号解调到基带。

    本例中,集成的可编程十进制器被绕过,而支持在PL上创建的自定义十进制器,并与RF-ADC一起以3.6Gsps的速率传输到PL。


文章来源:威视锐科技
