使用AI引擎API的示例设计
矩阵乘法

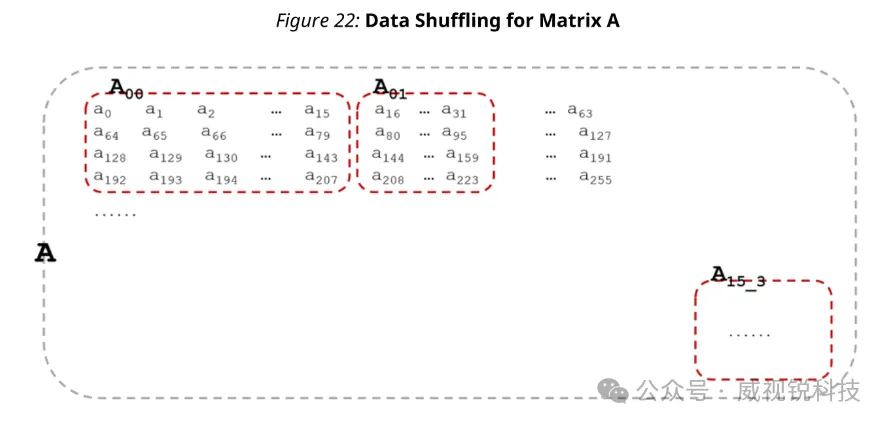

AI引擎API为基于向量的矩阵乘法提供了一个aie：：mmul类模板。多个中间矩阵相乘的结果被累加以给出最终结果。有关支持的矩阵乘法形状(M*K*N)和数据类型的更多详细信息，请参阅《AI Engine API用户指南》(UG1529)中的矩阵乘法。AIE：：MMUL操作MUL和MAC接受用于基于向量的矩阵乘法的行主格式数据。然后，对于aie：：mmul的Mac操作，按M*K或K*N排列数据。这种数据洗牌可以在PL或AI引擎中完成。本节给出了A(*)×B(*)矩阵乘法的一个例子。数据类型为int8 x int8。选择矩阵乘法形状4*16*8用于AIE：：MMUL运算。假定输入数据为行优先格式。将数据作为4×16矩阵和16×8矩阵输入到矩阵乘法核。在矩阵乘法核之前，对输入数据进行混洗。例如，在混洗之前，将矩阵A(*)与a0、a1、…一起存储在存储器中，A63，A64，…，按顺序排列为A4096。AIE：：MMUL运算将使用形状4*16。矩阵A被分割成大小为4*16的较小矩阵。对于较小的矩阵A00，对于AIE：：MMUL，应顺序获取A0到A15、A64到A79、A128到A143和A192到A207。因此，数据混洗的目的是将A0到A15、A64到A79、A128到A143和A192到A207放入矩阵乘法内核的连续存储中。这种数据洗牌如下图所示。

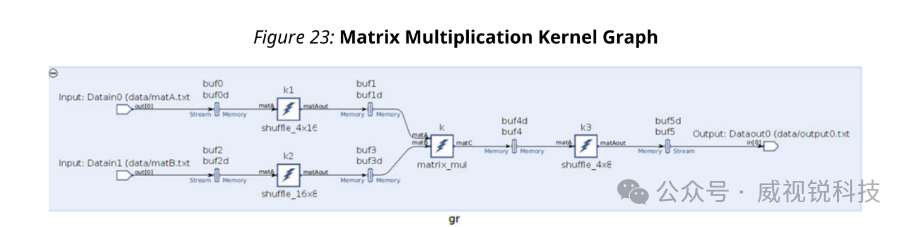

类似地，输出数据被混洗。下图显示了设计图。
向量化矩阵乘法

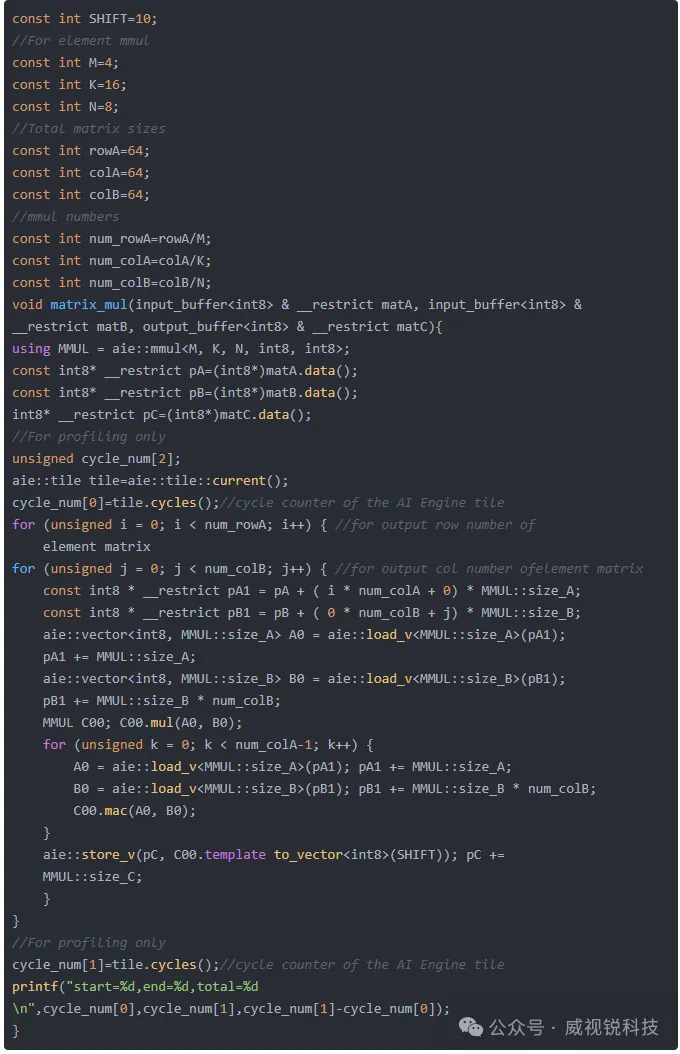

下面是一个矩阵乘法的例子，矩阵大小为（64 * 64）x（64 * 64），数据类型为int8 x int8。矩阵乘法的形状是4*16*8。输入数据被重新整形以用于矩阵乘法。
分析的结果表明，循环大约需要3254个周期。总共，这是对int 8 * int 8数据类型的64 *64*64=262144次乘法，即每个周期262144/3254 ~=80次int 8 * int 8 MAC运算。注意：根据特定编译器设置和所用工具的版本，准确的周期数可能会略有波动。然而，无论这些变化如何，本节中描述的分析技术仍然是相关的和适用的。
数据混洗内核
由于aie：：mmul接受行为主格式的向量数据用于矩阵乘法的形状，因此可能需要在PL或AI引擎中使用原始数据进行数据重排以提高性能。本节假设原始数据是整个矩阵的行为主格式。它将数据混洗以匹配矩阵乘法中使用的形状4*16*8。

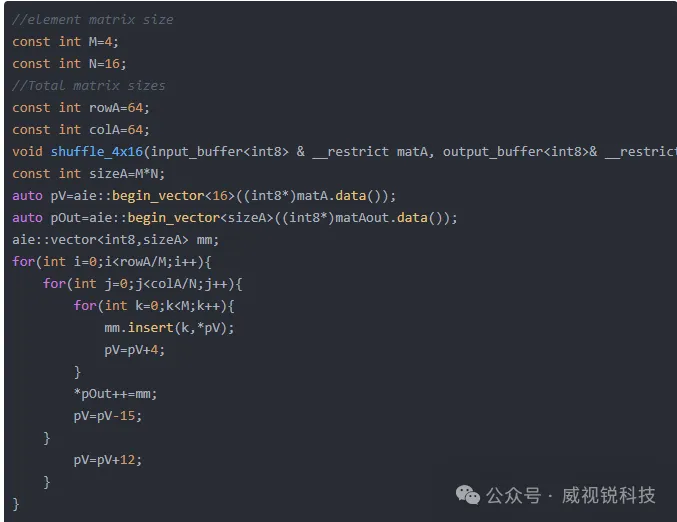

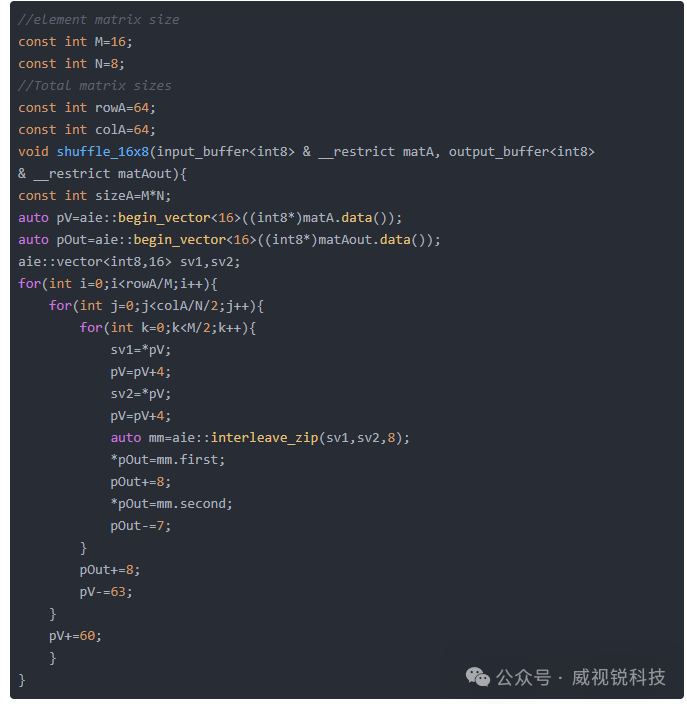

以下内核代码将矩阵A的数据混洗，目标形状为4*16：
