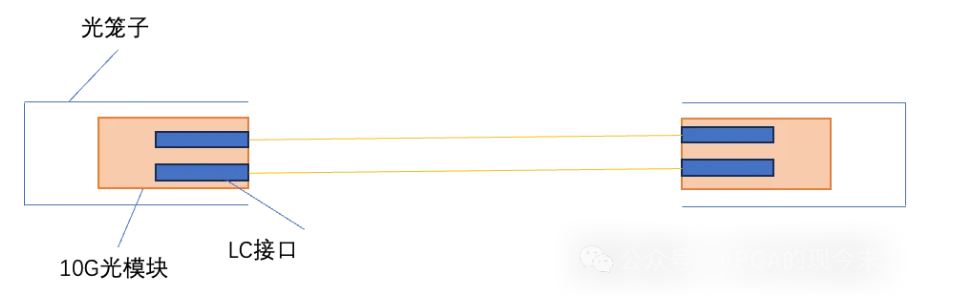

搞FPGA的大多都用过光模块，通过光模块连接光纤实现了2个设备之间的通信，比如很常见的2个10G的网口通过光纤连接实现通信。如下图所示：是2个10G的光口，采用LC接口的光纤对接实现10G的网络。
但是在实际使用中并不是所有的网口都能一一匹配，比如要通信的对端是40G的光口，而本端是10G的光口，如何通信呢？
光模块分类
首先要了解下光模块的分类，传输速率越高的光模块，结构越复杂。根据封装类型的不同，光模块可分为：SFP、eSFP、SFP+、XFP、SFP28、QSFP+、CXP、CFP、QSFP28、QSFP-DD，所有光模块均支持热插拔。这里说明其中常用的光模块。
SFP+（Small Form-factor Pluggable Plus）光模块：指速率提升的SFP模块，因为速率提升，所以对EMI敏感，壳子上面的裙片做的多了，配对的笼子也相对缩紧了。产品广泛应用万兆以太网光纤数据通信领域，是万兆模块的主流产品。
SFP28（Small Form-factor Pluggable 28）光模块：接口封装大小与SFP+相同，支持速率为25G的SFP28光模块和10G的SFP+光模块。
QSFP+（Quad Small Form-factor Pluggable）光模块：四通道小型可热插拔光模块。QSFP+光模块支持MPO光纤连接器，相比SFP+光模块尺寸更大。
QSFP28（Quad Small Form-factor Pluggable 28）光模块：接口封装大小与QSFP+相同，支持速率为100G的QSFP28光模块和40G的QSFP+光模块。
QSFP-DD（(Quad Small Form Factor Pluggable-Double Density)）光模块：双密度四通道小型可插拔封装光模块，是QSFP-DD MSA小组定义的一种高速可插拔模块。
这里要明确几个基本知识：
（1）SFP+和SFP28的封装形式是兼容的，也就是说光模块可以混插，但是能否正常使用，还要看固件是否支持。
（2）以Q开头的光模块它通过4个独立的全双工通道进行数据传输，通常交换机或者服务器有一个port split，将1个接口拆成4个独立的接口。比如1个40G的接口拆成4个10G的接口。
一对一场景

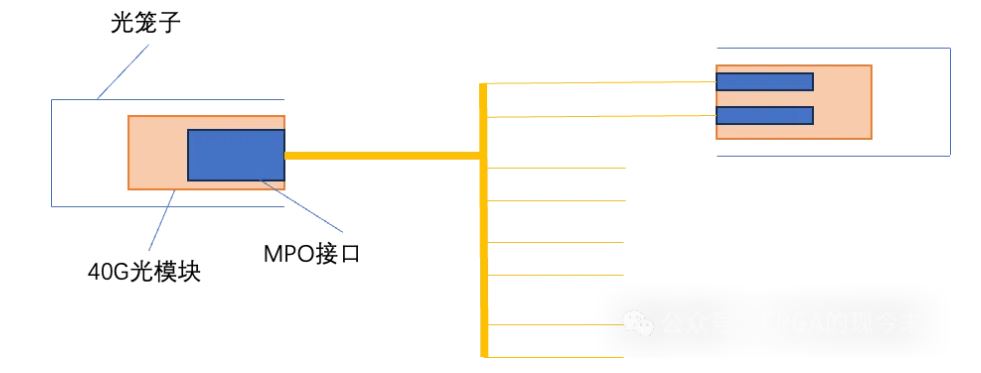

在一对一的场景中，除了上述的10G对10G外，如何实现40G对10G、100G对20G、或者100G对10G呢。这里就需要用到上面的port split功能和一种1分12的光纤（这种1分12的光纤可以将一个通道分成4个通道，也简称1分4光纤）。以40G对接10G为例，如下图所示：
左端40G可以采用QSFP+光模块，连接MPO接口的光纤，右端10G光模块采用SFP+光模块，连接LC接口的光纤，中间光纤采用1分4的，MPO转LC的光纤。对于100G对接口25G，方法一样，只不过光模块的封装形式不同而已。
如果左端是服务器或者交换机，需要注意必须支持port split的功能才可能实现上述组网功能。如果左端是FPGA，在例化MAC的时候，只采用一条lane即可。
如果左端是100G的光口了，这里需要另一个一个功能就是降速，将100G的速率降低到40G，即每条lane从25G降到10G，才能和右端10G的光模块通信，当然也需要固件支持降速。
一对多场景
如果一个40G光模块需要对接2个10G光模块时，组网方式也是类似，只是多一个连接设备而已，如下图所示：
一对多的场景可以看成是2个一对一场景的组合，左端本来需要2个40G的光口，或者说1个40G+1个10G的光口，现在只需要一个40G的光口完成组网，节省了左端的硬件端口。
当左端是FPGA设备时，在需要例化2个10G的MAC，分别使用一对lane，但是这2对lane共用了一个40G的光模块（常见的用法是一个MAC对应一个光模块）。
多对多场景

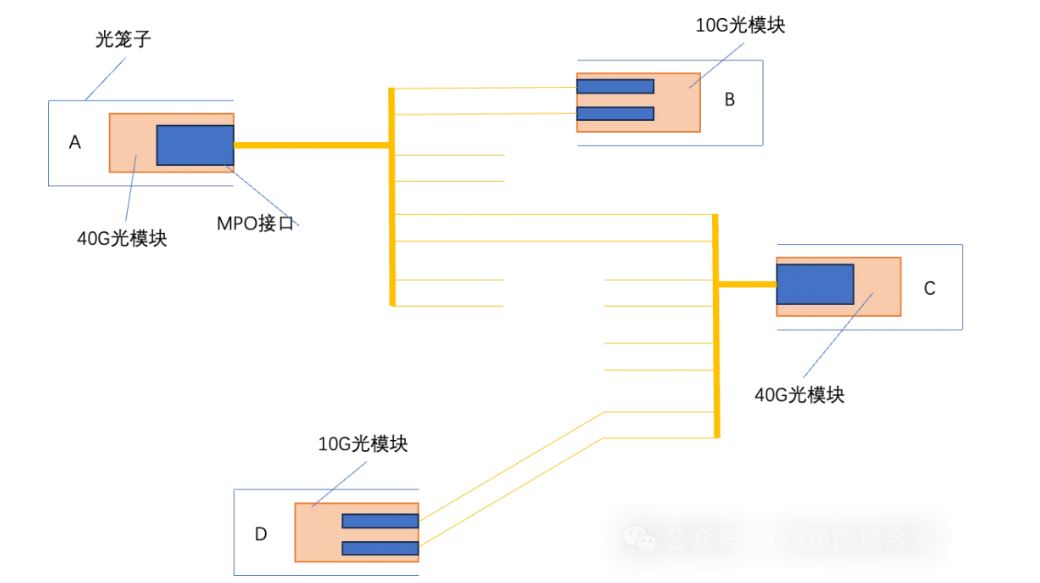

假定上述的一对多场景中，右端有一个设备是40G的光口，现在除了和左端通信，还要与其他设备通信，如下图所示：
A和C接口都是40G光口，B和D是10G的光口，A和C都采用MPO接口的光纤，都只用一个lane连接。A的另一条lane和B连接，同理，C的另一个lane和D连接，即实现了它们之间的互联。
总结
这样的连接方案首先是简化了硬件的设计，不需要如此多的接口，另外还保留了很好的灵活性，增加和对端接口互联时的兼容性。
