基于AMD Xilinx Artix-7 FPGA的XMC模块

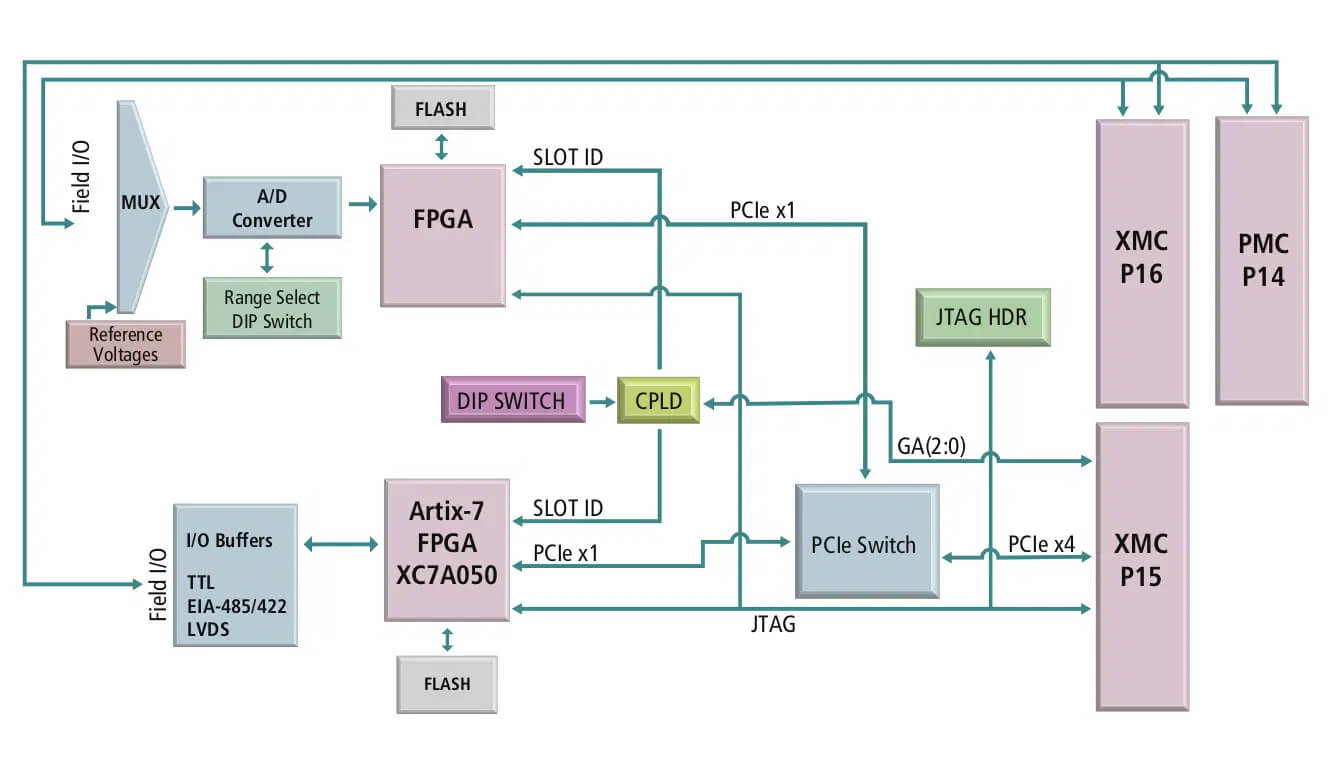

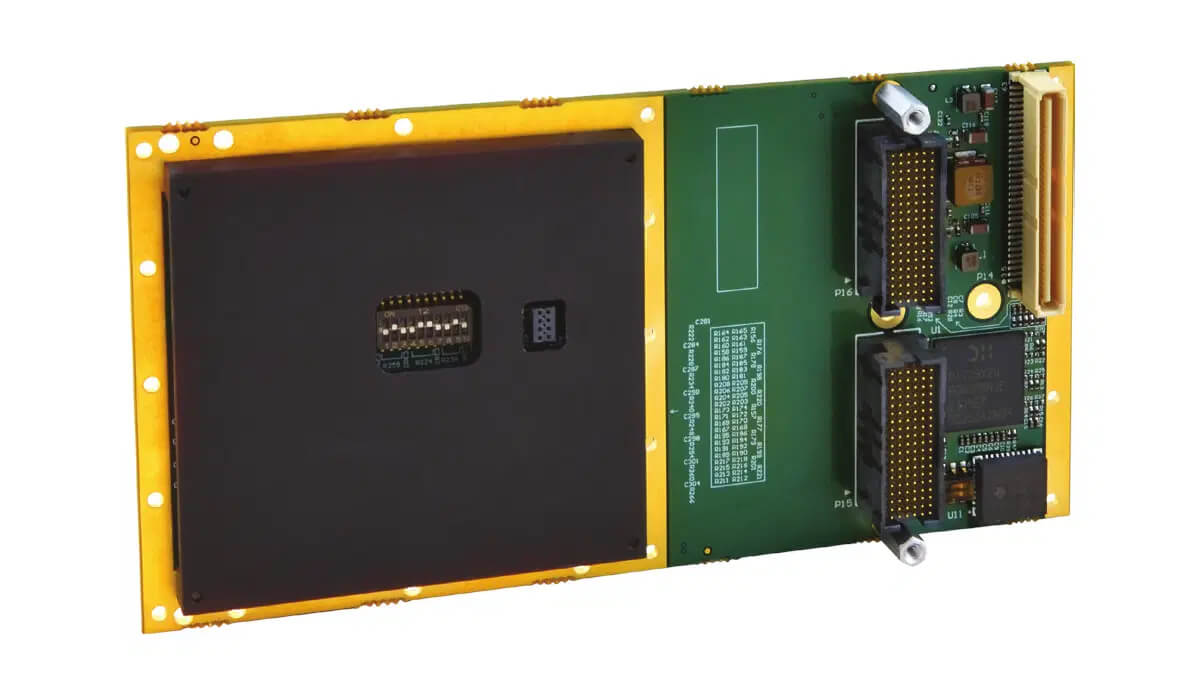

Acromag XMC-7A50-AP323 是一款基于 Xilinx Artix-7 FPGA 的 XMC 模块(嵌入式计算模块),它具有 48 个 TTL I/O 通道,以及用于 20 个差分或 40 个单端模拟输入的 16 位 ADC。



Acromag XMC 模块是专为商业现货 (COSTS) 应用而设计的、符合 RoHS 标准,可适用于自动化应用、科学开发实验室,以及航空航天和军事应用。

Acromag XMC-7A50-AP323 模块的规格:

  • FPGA – AMD Xilinx Artix-7 (XC7A050) FPGA,具有 52,160 个逻辑单元、65,200 个触发器、2,700 kb 块 RAM、120 个 DSP切片

  • 存储 – 32Mbit QSPI 闪存

  • FPGA(全尺寸阵列)数字 I/O

    • 构建选项 A:24个EIA-485/422 通道

    • 构建选项 B:24个TTL 和 12个EIA-485/422 通道

    • 构建选项 C:24个LVDS 通道

    • 48 个 I/O 通道,以 8 个通道为一组进行控制,5V 容限

    • TTL、RS485 和 LVDS 接口选项:

  • 模拟输入

    • 20 个差分或40 个单端输入

    • 灵活的扫描控制

    • 16 位 A/D 分辨率

    • 8μs 转换时间

    • 具有 16K 采样存储器的FIFO缓冲器

    • FIFIO 阈值条件下中断

    • FIFO 满、空和达到阈值标志

    • 可编程通道转换控制

    • 可编程转换定时器

    • 多种扫描模式

    • 外部触发

  • 现场 I/O 接口 – PCIe 总线 1 通道 Gen 1 接口

  • I/O 连接器 – 100引脚现场 I/O 连接器

  • 其它 – 外部 LVTTL 时钟输入

  • 尺寸 – 143.75 x 74 mm

  • XMC 合规性

    • 用于XMC 模块机械和连接器的 ANSI/VITA 42.0 规范

    • ANSI/VITA 42.3 规范,适用于具有 PCI Express 接口的 XMC 模块

    • 电气/机械接口 – 单宽模块

  • 重量 – 约 100 g

  • 温度范围 – 工作:-40 ~ 70°C,存储:-55 ~ 100°C


Acromag XMC-7A50-AP323 的 FPGA 可使用 Xilinx Vivado® 设计工具进行编程,该公司还提供了适用于 VxWorks、Linux 和 Windows 环境的软件开发工具,以及如下描述的 FPGA 程序示例。

FPGA 程序是工程设计套件 (EDK) 软件的一部分,该软件为用户提供了开发定制 FPGA 程序所需的基本信息,而且如果用户有需要必须要在首次购买 XMC-7A50-AP323 系列模块时订购。除了 VHDL 示例之外,其工程设计套件还包括原理图、零件列表、零件位置图和其他实用程序文件。

Acromag XMC-7A50-AP323 模块的起价是 2,750 美元,官方推荐的工程设计套件软件需要额外花费 360 美元。其他更多信息你们可以在产品页面公告中找到。

原文链接:Acromag XMC-7A50-AP323 – An XMC module based on AMD Xilinx Artix-7 FPGA 由Jean-Luc Aufranc撰写。

本文转载自:CNX Software中文站
