作者：Pan Gary，AMD赛灵思工程师
目前绝大多数的Versal IP所提供的例子工程，都使用了IPI的流程。
这篇blog会给大家介绍如何修改IP例子工程（Block Design）里的IP和GT模块的源代码与属性。这里用的是以太网IP，如MRMAC和DCMAC作为示例。当然这些修改的方法，也适用于其它调用了GT的各种IP。
这篇blog主要包含以下4个方面内容：
1. 使用APB3接口修改GT的参数属性
2. 如何从Block Design的模块内部，获取GT端口信号的控制
3. 通过CIPS读、写以太网IP的寄存器
4. 如何修改IP的内部源代码
首先，产生一个DCMAC或者MRMAC IP的例子工程。

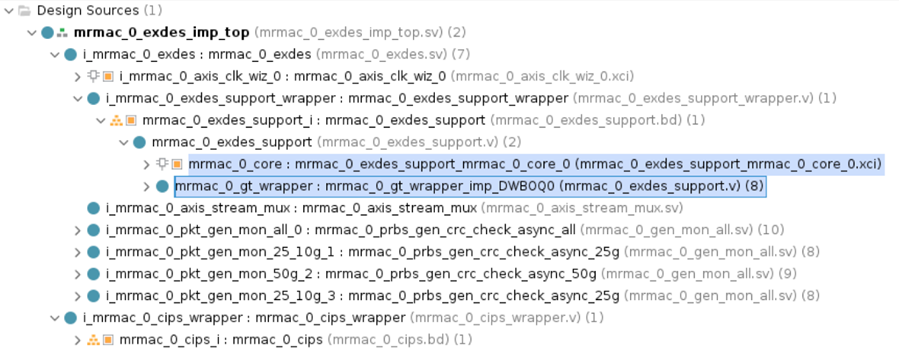

如下图可以看到，IP的例子工程里面有个Block Design（BD）工程，里头包含了MAC core（.xci）和GT wrapper模块。另外，工程里还有个CIPS模块，用来读写寄存器。
1. 使用APB3接口修改GT的参数属性

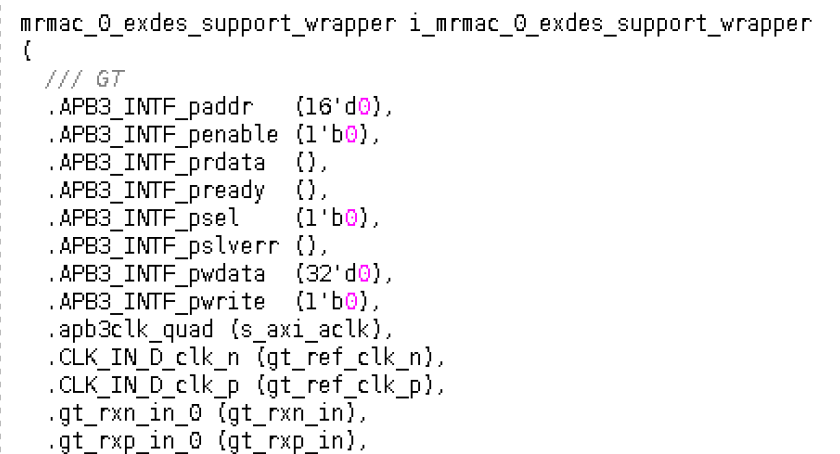

在产生的MRMAC例子工程中，GT的APB3接口是直接拉出来的，但是在代码逻辑里面并没有被使用，如下图，在”*_exdes.sv”文件里可以找到。

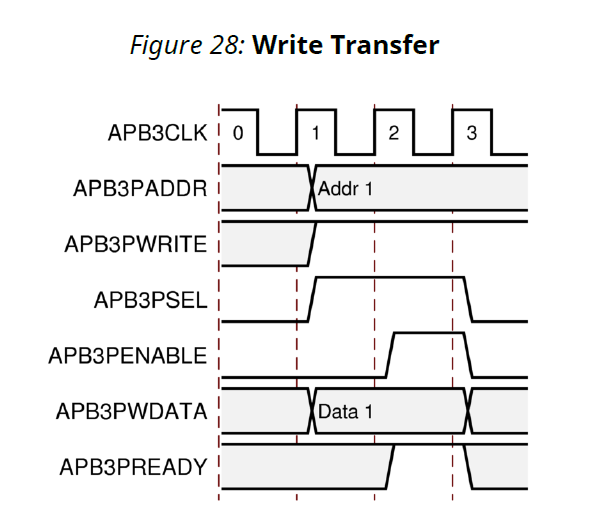

请参考GT用户手册（如GTM的文档AM017）中的章节“Fabric Configuration Interface”，来操作APB3接口。这个新的APB3接口，跟GT以前用的DRP接口非常类似，可以通过该接口，动态读写GT的参数属性。
在另一篇blog“Differences When Designing with UltraScale+ GTY and Versal GTY/GTYP“当中，提供了一个如何使用VIO去控制APB3的例子，可供参考使用。它还提供了另一个例子，使用AXI总线替换APB3接口来操作。
2. 如何从Block Design的模块内部，获取GT端口信号的控制
一个IP core调用了GT模块，但并不一定会用上所有的GT端口管脚。这些端口信号很有可能被留在了Block Design的模块内部，而没有拉到顶层来。但是在有的时候，客户为了自己的设计会想要去控制某些被留在BD内部的GT输入输出端口信号，例如为了做一些debug工作等。
这篇AR“75857 - Versal GTY Pass Through Mode - How do I tie off all of the interface pins/Changes from previous versions of the IP“介绍了如何去获取以及控制内部的GT模块的端口信号。
下面是一个例子，详细描述了如何可以手动把你想要用的GT端口从BD设计内部拉到IP顶层来，供你的逻辑驱动。

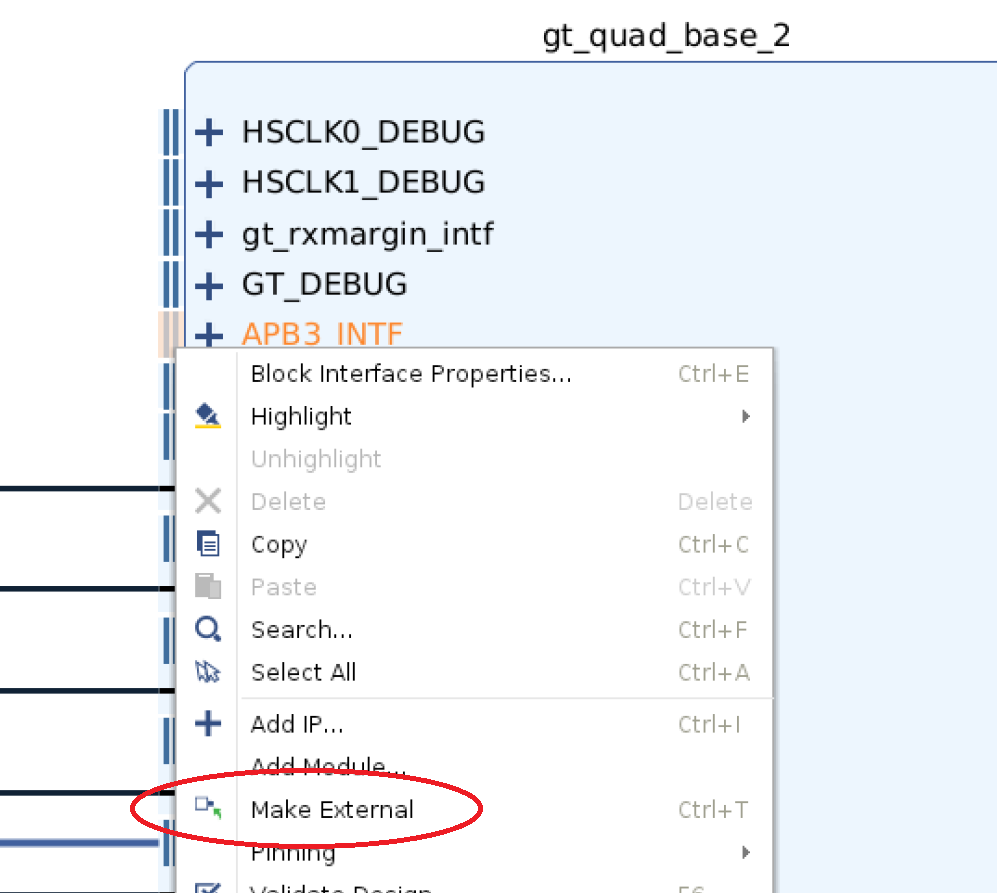

比方说，在一个DCMAC IP的例子工程当中，不同于上面的MRMAC example，这个DCMAC example也没有使用到GT的APB3接口信号，这些端口不仅没有连接，还被保留在了Block Design内部，没有被拉出来。首先，可以点开Block Design，找到gt_quad_base模块和它的APB3接口信号，如下图。右键点击这个端口，选择“Make External“。然后Vivado 工具会自动把这些点选到的信号，拉到顶层模块。

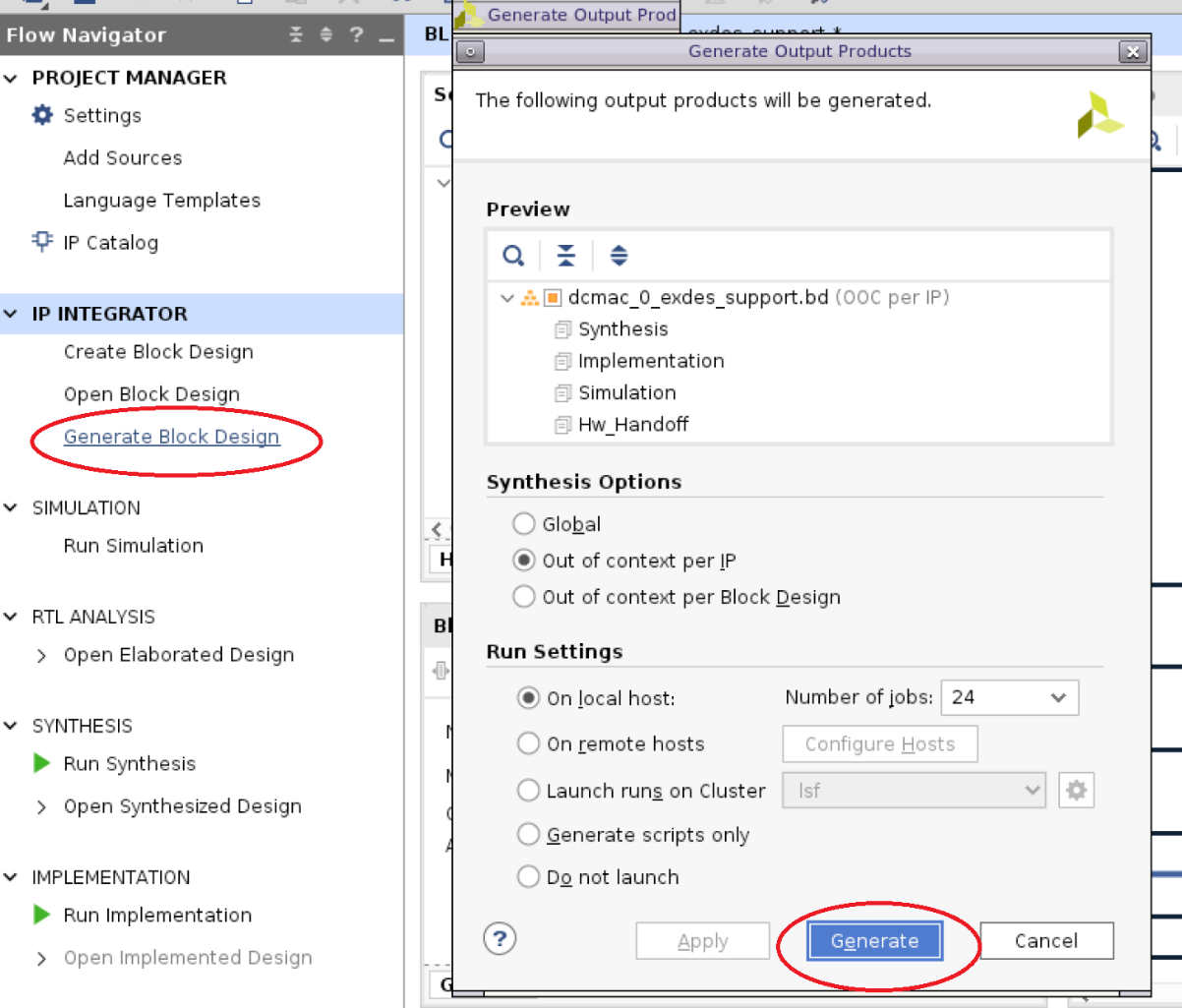

接下来，请点击“Generate Block Design“，完成后，你就能够在example顶层设计里直接用逻辑去控制这些拉出来的GT端口信号了。
3. 通过CIPS读、写以太网IP的寄存器
在DCMAC或者MRMAC IP的例子工程里面，都调用CIPS模块，该模块可以用来读写以太网IP的寄存器。

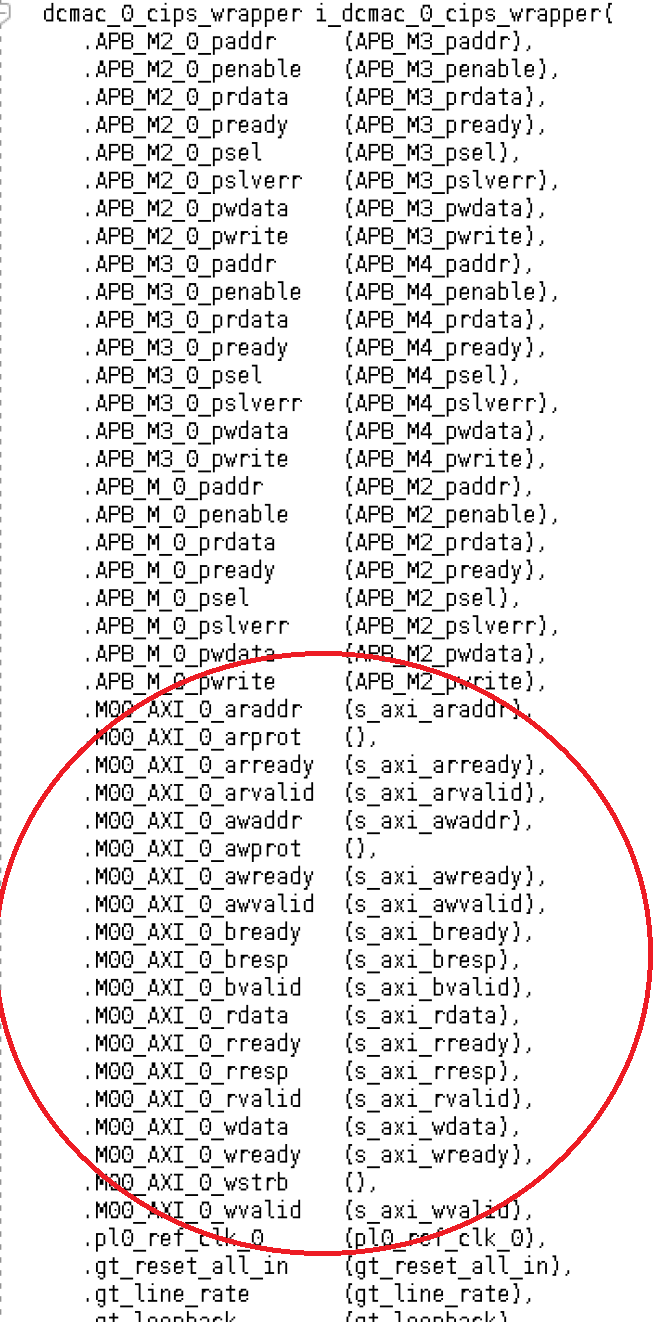

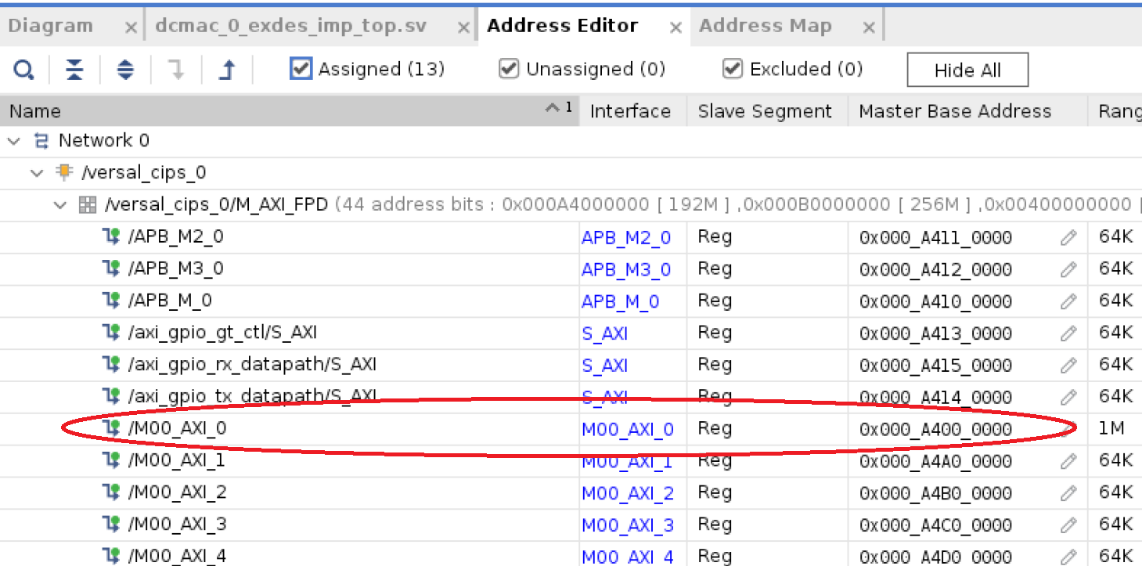

首先，你可以打开example top文件的源代码，找到CIPS模块的信号连接，再点开Vivado工程里面的“Address Editor“，确认每个模块对应的地址分配情况，如下面两张图。
请在AMD的网站上，下载这些以太网IP的寄存器地址映射信息。
（比如MRMAC的 pg314-mrmac_registers_v1_5.zip）
在以太网IP的文档中（如MRMAC的PG314）描述了如何使用XSDB平台，通过CIPS读写IP的寄存器。请在Tera Term工具中打开XSDB Console，使用mrd/mwr指令，实现读写寄存器。
这里是一组用以完成MRMAC初始化的寄存器读写指令的例子。
mwr -force 2752053252 0x00000FFF mwr -force 2752053256 0x40000A24 mwr -force 2752053264 0x00000033 mwr -force 2752053260 0x00000C03 mwr -force 2752053456 0x00000000 mwr -force 2752057552 0x00000000 mwr -force 2752061648 0x00000000 mwr -force 2752065744 0x00000000 mwr -force 2752053252 0x00000000 mwr -force 2752053292 0x00000001 mwr -force 2752512000 0x00000F02 mwr -force 2752512000 0x00000002 mrd -force 2752577544 mwr -force 2752055108 0xFFFFFFFF mwr -force 2752059204 0xFFFFFFFF mwr -force 2752063300 0xFFFFFFFF mwr -force 2752067396 0xFFFFFFFF mrd -force 2752055108 mrd -force 2752059204 mrd -force 2752063300 mrd -force 2752067396
4. 如何修改IP的内部源代码
有的时候，用户还会想要直接修改IP内部那些没有被加密的HDL源代码。点开Vivado工程里的.xci IP，可以看到内部有很多代码模块。有些模块仍然是有HDL源代码的，但是因为这些代码文件在IP的.xci下面，因此不能直接修改，如果直接改完，工具在跑流程的过程中，很可能重新自动产生这个文件把你的手动修改给覆盖掉。
你可以参考这个AR里面介绍的，Vivado的手动修改IP代码的流程操作“57546 - Vivado IP Flows - How to modify/edit IP core source files in Vivado?“；在本文的IPI流程当中，我们可以采用类似的方式，来实现手动修改IP内部代码。
首先用下面这个命令，将需要修改的IP Lock住。
set_property IS_LOCKED true [get_files XXX.xci]
然后在Vivado以外找一个第三方的文本编辑器工具，打开要改的这个HDL源代码文件，修改后保存，重新综合IP，这样Vivado就不会重新生成这个文件覆盖你的修改了。你的手动修改将能够起效。
