实现高速收发器TX通道间相位对齐的方法

作者：Zhang Cheng，AMD 赛灵思工程师

在某些协议的应用场合，需要对高速收发器的多个通道之间实现同步，通道间的相位延迟小于一定数量的UI，甚至小于1个UI。然而大多数情况下，高速收发器的相位延迟并不是固定的，导致上电后通道间会产生多个UI的相位延迟，并且每次上电后延迟的UI数量是随机的。
本文将介绍两种实现相位对齐的方法，可适用于US系列和US Plus系列的GTH和GTY器件。

1. TX Buffer Enable
当TX Buffer被使能时，可以通过TXBUFSTATUS的Bit0（Half Full）的状态和TXPIPPM的调整实现TX通道同步。上电后TX通道间的相位和TXBUFSTATUS都处于随机状态，相位超前与延迟以及超前和延迟的UI数量都是不确定的，见下图：

1）TXPIPPM调整方法

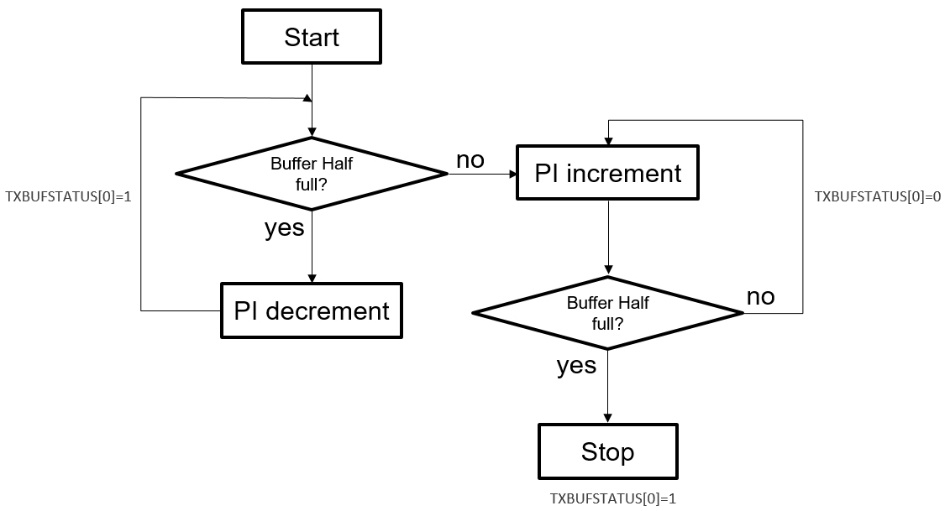

参照Article 70869的方法对每个通道做TXPIPPM调整：当TXBUFSTATUS[0]的状态为1时，通过调整TXPIPPMSTEPSIZE减少PI值；当TXBUFSTATUS[0]的状态为0时，通过调整TXPIPPMSTEPSIZE增加PI值。TXPIPPMSTEPSIZE是一个5bits端口，其中TXPIPPMSTEPSIZE[4]控制PI值增加或减少，TXPIPPMSTEPSIZE[3:0]为PI值增加或减少的数值。调整流程按下图所示：

2）TXOUTCLK的时钟选择
TXOUTCLK的时钟不能选择TXOUTCLKPMA和TXOUTCLKPCS，对应TXOUTCLKSEL不能设置为 “001” 或 “010” ，建议选择TXPROGDIVCLK时钟作为TXOUTCLK，否则会导致调整无效的情况，即不管如何调整TXPIPPM控制器，TXBUFSTATUS都始终处于常高或者常低的状态。

3）TXPIPPM控制器端口和时序TXPIPPM控制器相关的端口如下所示：

对于不同器件，TXPIPPM的时序略有不同，详细可参考对应GT的User Guide。
4）TXBUFSTATUS的状态变化

TXBUFSTATUS在调整过程中会有一段时间呈现出反复翻转的状态，此时TXPIPPMSTEPSIZE的设置需要一直保持之前的状态直到TXBUFSTATUS的状态稳定后再置为0。

5）调整完成后的对齐效果

此方法也可以在不同的GT QUAD中实现TX相位对齐，也可以用于控制PCB Deskew控制。

2. TX Buffer Bypass

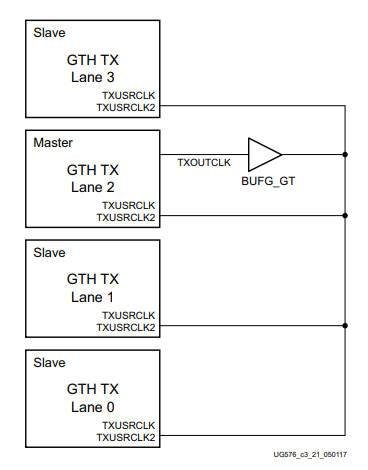

当TX Buffer被旁路时，在TX相位对齐电路工作之前，每个通道XCLK的相位差是随机的。TX相位对齐的基本原理是Master通道产生TXOUTCLK作为公共时钟通过BUFG_GT与各通道的TXUSRCLK和TXUSRCLK2相连，并且所有通道的XCLK时钟都设置为TXUSR时钟（如下图所示），这样就可以与Master通道产生的公共时钟对齐，从而实现每个TX通道数据的相位对齐，对齐后仅存在各通道与公共时钟微小的相位差。

TX相位对齐分为自动和手动两种模式，一般常用自动模式。多通道相位自动对齐需要设置以下参数：

1）TXOUTCLK时钟选择

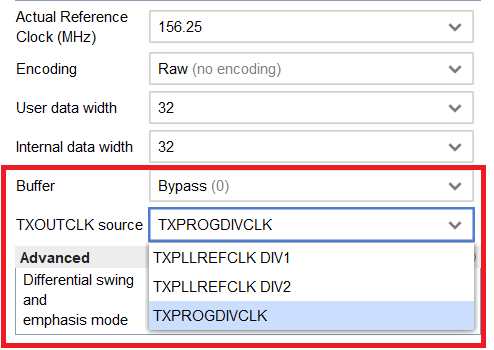

在Basic菜单将TX Buffer设置为Bypass模式，Wizard会自动将XCLK的时钟选择为TXUSR。此时，TXOUTCLK只能选择为TXPLLREFCLK_DIV1、TXPLLREFCLK_DIV2或TXPROGDIVCLK。

2）定义Master通道
Physical Resources中选择Master通道位置，对应产生公共时钟，推荐使用GT column中间位置的通道作为Master。Wizard会将TXSYNCMODE置1代表Master通道，其余通道置0代表Slave通道。四个GT通道需要使用同一个Reference Clock输入。

3）Structural Options将TX Buffer Bypass 的相关端口勾选。

在TX相位对齐完成前，即txphaligndone_out第二个上升沿到来前，需要关闭TXPIPPM调整的功能，将TXPIPPMSEL端口置为0。

4）GT内部连接关系

TX Buffer Bypass多通道相位自动对齐的内部端口连接如下图所示，Wizard会在后台自动生成连接关系，手动模式的连接方式可以参考相应的GT用户手册。

实际测试结果表明，在txphaligndone_out置1后，Channel0与Channel1-Channel3存在微小的相位差，测量结果如下表所示：

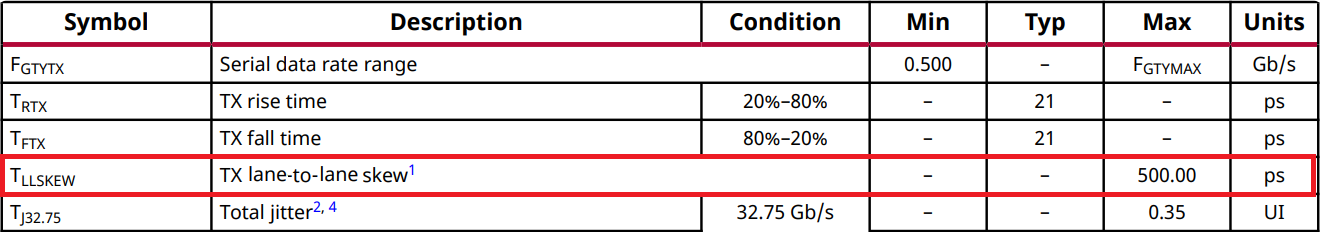

参照Datasheet的描述，同一Reference Clock在开启相位对齐并且TX输出为最大速率时的TX lane-to-lane Skew最大值为500ps。

如果要实现更高精度的相位对齐，可再配合使用TXPIPPM控制器(TX Phase Interpolator PPM Controller)调整。

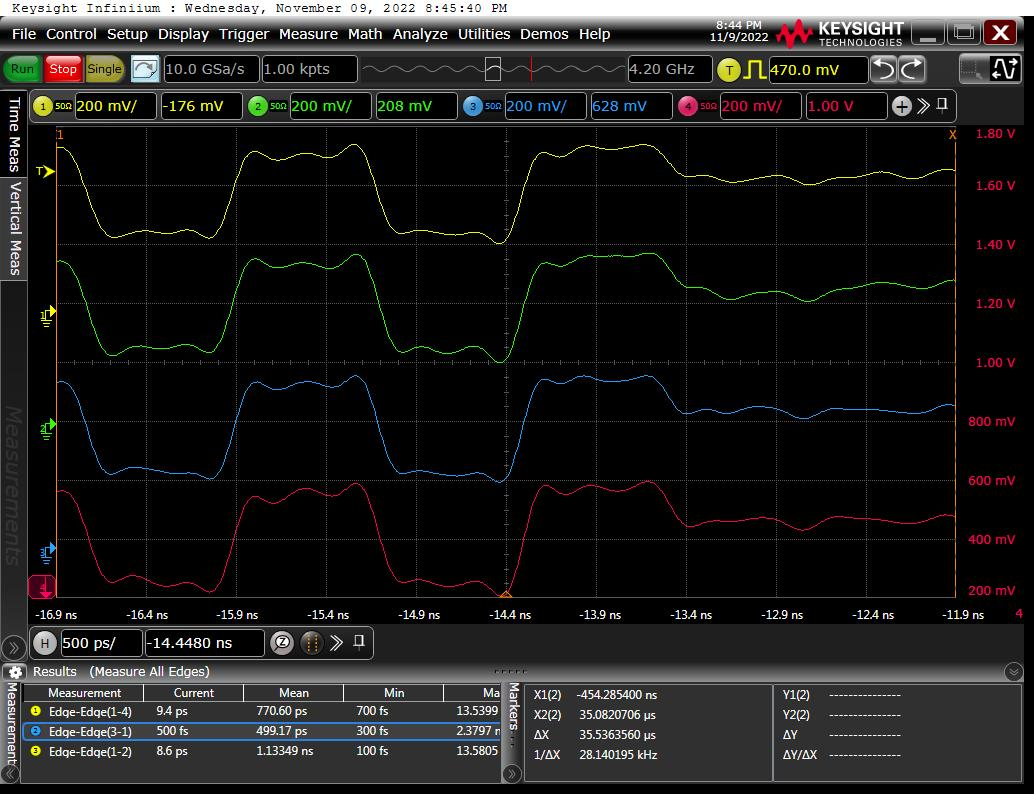

5）调整完成后的对齐效果

注意：TX Buffer bypass的相位对齐仅限于同一个Column的通道。如果器件有左右两组Column，无法实现左侧通道与右侧通道的相位对齐。
3. Tips
1）本文中提到的UI是 Unit Interval即1bit的周期，比如Linerate = 10Gbps，UI=100ps。
2）本文提供了两种可简单实现TX通道间相位对齐的方法，用户可根据实际应用作调整
4. 参考文档
1) UG476 - 7 Series FPGAs GTX/GTH Transceivers
2) UG576 - UltraScale Architecture GTH Transceivers
3) UG578 - UltraScale Architecture GTY Transceivers
4) AR70869  - TX Lane to Lane Alignment
