来源：内容由半导体行业观察（ID：icbank）编译自rambus，谢谢。
指数级的数据增长促使计算行业开始进行突破性的架构转变，以从根本上改变数据中心的性能、效率和成本。
为了继续提高性能，服务器正越来越多地转向异构计算架构，使用专门构建的加速器从 CPU 卸载专门的工作负载。CXL 的内存缓存一致性允许在 CPU 和加速器之间共享内存资源。
此外，CXL 支持部署新的内存层，可以弥合主内存和 SSD 存储之间的延迟差距。这些新的内存层将增加带宽、容量、提高效率并降低总体拥有成本 (TCO)。凭借这些诸多优势，业界果断地将 CXL 融合为处理器、内存和加速器的高速缓存一致性互连。
CXL通过一个叫做CXL 联盟的开放行业标准组织开发技术规范，促进新兴使用模型的性能突破，同时支持数据中心加速器和其他高速增强功能的开放生态系统。
CXL简介：什么是 Compute Express Link？
CXL是一个开放标准的行业支持的缓存一致性互连，用于处理器、内存扩展和加速器。从本质上讲，CXL 技术在 CPU 内存空间和连接设备上的内存之间保持内存一致性。这支持资源共享（或池化）以获得更高的性能，降低软件堆栈的复杂性，并降低整体系统成本。CXL 联盟已经确定了将采用新互连的三类主要设备：
类型1设备：智能 NIC 等加速器通常缺少本地内存。通过 CXL，这些设备可以与主机处理器的 DDR 内存进行通信。
类型2设备：GPU、ASIC 和 FPGA 都配备了 DDR 或 HBM 内存，并且可以使用 CXL 使主机处理器的内存在本地可供加速器使用，并使加速器的内存在本地可供 CPU 使用。它们还共同位于同一个缓存一致域中，有助于提升异构工作负载。
类型 3 设备：内存设备可以通过 CXL 连接，为主机处理器提供额外的带宽和容量。内存的类型独立于主机的主内存。
CXL 协议和标准
CXL 标准通过三种协议支持各种用例：CXL.io、CXL.cache 和 CXL.memory。
CXL.io：该协议在功能上等同于 PCIe 协议，并利用了 PCIe 的广泛行业采用和熟悉度。作为基础通信协议，CXL.io 用途广泛，适用于广泛的用例。
CXL.cache：该协议专为更具体的应用程序而设计，使加速器能够有效地访问和缓存主机内存以优化性能。
CXL.memory：该协议使主机（例如处理器）能够使用加载/存储命令访问设备连接的内存。
这三个协议共同促进了计算设备（例如 CPU 主机和 AI 加速器）之间内存资源的一致共享。从本质上讲，这通过共享内存实现通信简化了编程。用于设备和主机互连的协议如下：
类型 1 设备：CXL.io + CXL.cache
类型2设备：CXL.io + CXL.cache + CXL.memory
类型 3 设备：CXL.io + CXL.memory
Compute Express Link 与 PCIe：这两者有什么关系？
CXL 建立在PCIe的物理和电气接口之上，其协议建立了一致性、简化了软件堆栈并保持与现有标准的兼容性。具体来说，CXL 利用 PCIe 5 功能，允许备用协议使用物理 PCIe 层。当支持 CXL 的加速器插入 x16 插槽时，设备会以每秒 2.5 千兆传输 (GT/s) 的默认 PCI Express 1.0 传输速率与主机处理器的端口进行协商。只有双方都支持 CXL，CXL 交易协议才会被激活。否则，它们作为 PCIe 设备运行。
CXL 1.1 和 2.0 使用 PCIe 5.0 物理层，允许通过 16 通道链路在每个方向上以 32 GT/s 或高达 64 GB/s 的速度传输数据。
CXL 3.0 使用 PCIe 6.0 物理层将数据传输扩展到 64 GT/s，支持通过 x16 链路进行高达 128 GB/s 的双向通信。
CXL 2.0 和 3.0 有什么新功能？

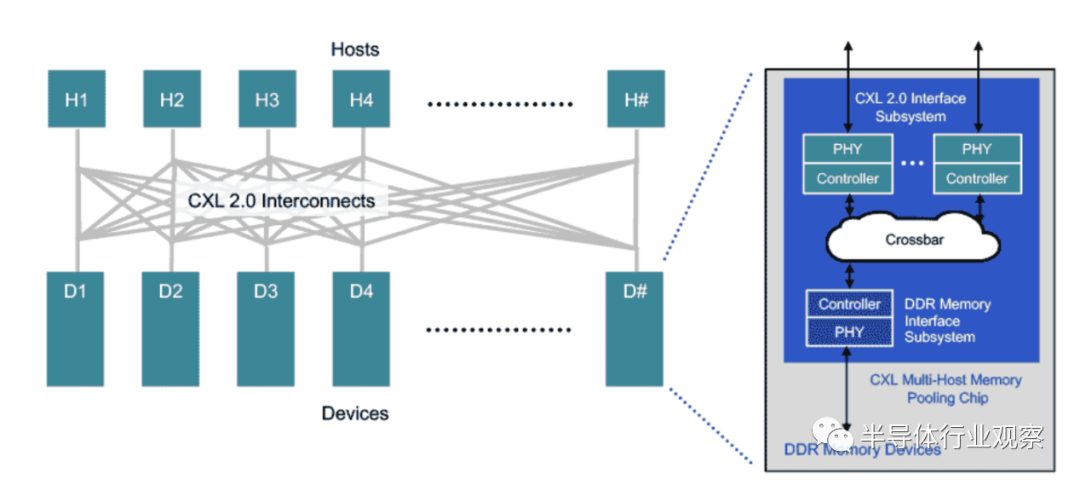

首先在内存池方面，CXL 2.0 支持切换以启用内存池。使用 CXL 2.0 交换机，主机可以访问池中的一个或多个设备。尽管主机必须支持 CXL 2.0 才能利用此功能，但内存设备可以是支持 CXL 1.0、1.1 和 2.0 的硬件的组合。在 1.0/1.1 中，设备被限制为一次只能由一台主机访问的单个逻辑设备。然而，一个 2.0 级别的设备可以被划分为多个逻辑设备，允许多达 16 台主机同时访问内存的不同部分。
例如，主机 1 (H1) 可以使用设备 1 (D1) 中一半的内存和设备 2 (D2) 中四分之一的内存，以将其工作负载的内存需求与内存池中的可用容量完美匹配. 设备 D1 和 D2 中的剩余容量可由一台或多台其他主机使用，最多可达 16 台。设备 D3 和 D4 分别启用了 CXL 1.0 和 1.1，一次只能由一台主机使用。
CXL 3.0 引入了对等直接内存访问和对内存池的增强，其中多个主机可以一致地共享 CXL 3.0 设备上的内存空间。这些功能支持新的使用模型并提高数据中心架构的灵活性。
其次来到交换方面；
通过转向 CXL 2.0 直连架构，数据中心可以获得主内存扩展的性能优势，以及池内存的效率和总体拥有成本 (TCO) 优势。假设所有主机和设备都支持 CXL 2.0，则“切换”通过 CXL 内存池芯片中的交叉开关集成到内存设备中。这可以保持较低的延迟，但需要更强大的芯片，因为它现在负责交换机执行的控制平面功能。通过低延迟直接连接，连接的内存设备可以使用 DDR DRAM 来扩展主机主内存。这可以在非常灵活的基础上完成，因为主机能够访问处理特定工作负载所需的尽可能多的设备的全部或部分容量。
CXL 3.0 引入了多层交换，支持交换结构的实施。CXL 2.0 支持单层交换。借助 CXL 3.0，启用了交换结构，其中交换机可以连接到其他交换机，从而大大增加了扩展的可能性。
第三，“按需”内存范例；
类似于拼车，CXL 2.0 和 3.0 在“按需”的基础上为主机分配内存，从而提供更高的内存利用率和效率。该架构提供了为标称工作负载（而不是最坏情况）配置服务器主内存的选项，能够在需要时访问池以处理高容量工作负载，并为 TCO 带来更多好处。最终，CXL 内存池模型可以支持向服务器分解和可组合性的根本转变。在此范例中，可以按需组合离散的计算、内存和存储单元，以有效地满足任何工作负载的需求。
第四，完整性和数据加密 (IDE)；
分解——或分离服务器架构的组件——增加了攻击面。这正是 CXL 包含安全设计方法的原因。具体来说，所有三个 CXL 协议都通过完整性和数据加密 (IDE) 来保护，IDE 提供机密性、完整性和重放保护。IDE 在 CXL 主机和设备芯片中实例化的硬件级安全协议引擎中实现，以满足 CXL 的高速数据速率要求，而不会引入额外的延迟。应该注意的是，CXL 芯片和系统本身需要防止篡改和网络攻击的保护措施。在 CXL 芯片中实现的硬件信任根可以为安全启动和安全固件下载的安全和支持要求提供此基础。
第五，将信令扩展到 64 GT/s；
CXL 3.0 带来了标准数据速率的阶跃函数增加。如前所述，CXL 1.1 和 2.0 在其物理层使用 PCIe 5.0 电气：32 GT/s 的 NRZ 信号。CXL 3.0 秉承了以广泛采用的 PCIe 技术为基础构建的相同理念，并将其扩展到 2022 年初发布的最新 6.0 版 PCIe 标准。使用 PAM4 信号将 CXL 3.0 数据速率提高到 64 GT/s。我们涵盖了 PCIe 6 中 PAM4 信令的详细信息——您需要知道的一切。
得益于CXL的出现，开发者可以简化和改进低延迟连接和内存一致性，显著提高计算性能和效率，同时降低 TCO。此外，CXL 内存扩展功能可在当今服务器中的直接连接 DIMM 插槽之上实现额外的容量和带宽。CXL 使得通过 CXL 连接设备向 CPU 主机处理器添加更多内存成为可能。当与持久内存配对时，低延迟 CXL 链路允许 CPU 主机将此额外内存与 DRAM 内存结合使用。大容量工作负载的性能取决于大内存容量，例如 AI。考虑到这些是大多数企业和数据中心运营商正在投资的工作负载类型，CXL 的优势显而易见。
