Multi-Scaler IP的linux示例以及debug(上)

作者:Nathan Xu,AMD工程师;来源:AMD开发者社区

这篇blog介绍在ZCU106上创建Video Multi-Scaler IP的Vivado和Petalinux工程, 在ZCU106上run生成的image, 并测试生成的图像文件, 以及常见问题的debug。


1. 打开Vivado 2022.2, 按照PG325 -> ch.6 Example Design的步骤, 打开Multi-scaler的example, 步骤如下:

  • To open the example project, perform the following:

  • Select the Video Multi-Scaler IP from the Vivado IP catalog.

  • Double-click the selected IP or right-click the IP and select Customize IP from the menu.

  • Configure the build-time parameters in the Customize IP window and click OK. The Vivado IDE generates an example design matching the build-time configuration.

  • In the Generate Output Products window, select Generate or Skip. If Generate is selected, the IP output products are generated after a brief moment.

  • Right-click Video Multi-Scaler in the Sources panel, and select Open IP Example Design from the menu.

  • In the Open IP Example Design window, select example project directory, and click OK.

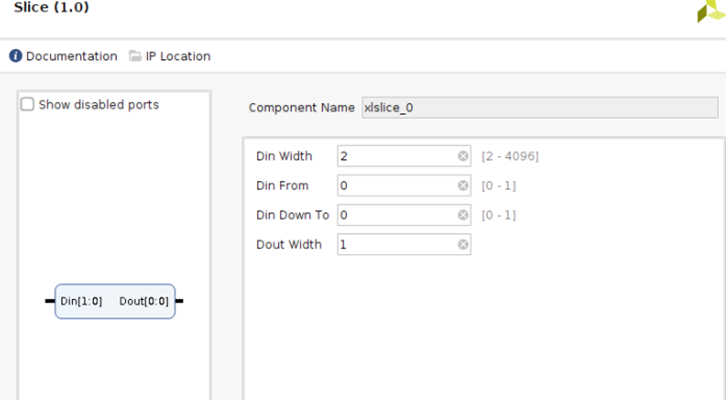

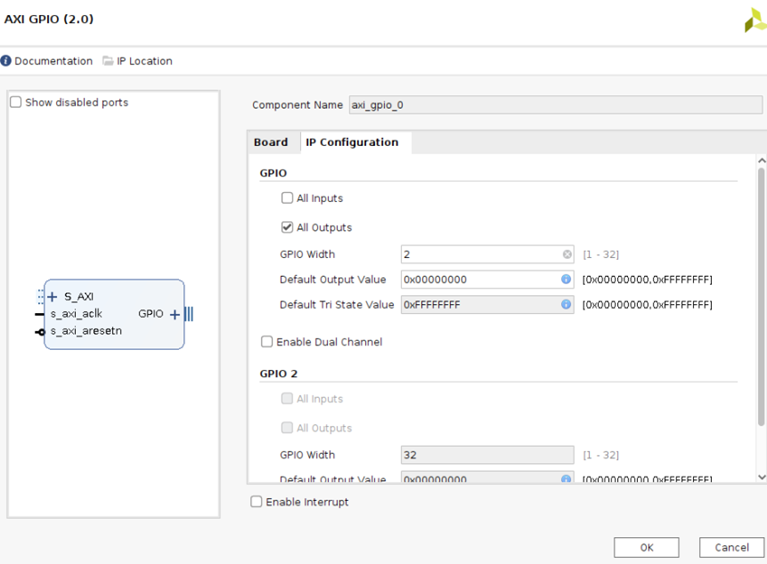

2. Example工程打开之后, 在BD工程里加入AXI GPIO IP和slice, 加入AXI GPIO和slice是为了替换PS GPIO EMIO. AXI GPIO和Slice IP配置如下:

AXI GPIO-1.jpg

AXI GPIO-2.jpg

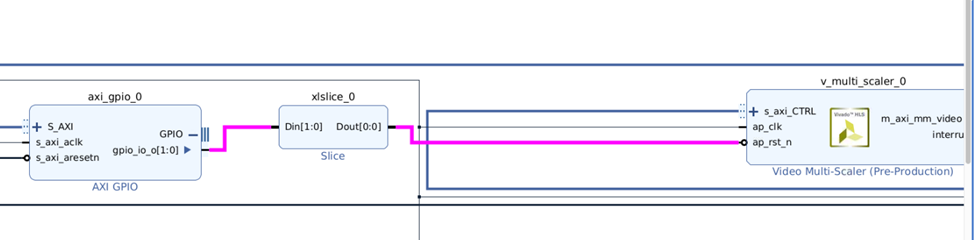

3. 删除原先GPIO EMIO到Multi-Scaler IP的reset连线.  把AXI GPIO和slice直接连接到Multi-Scaler IP的reset管脚, 如下:

AXI GPIO-3.jpg

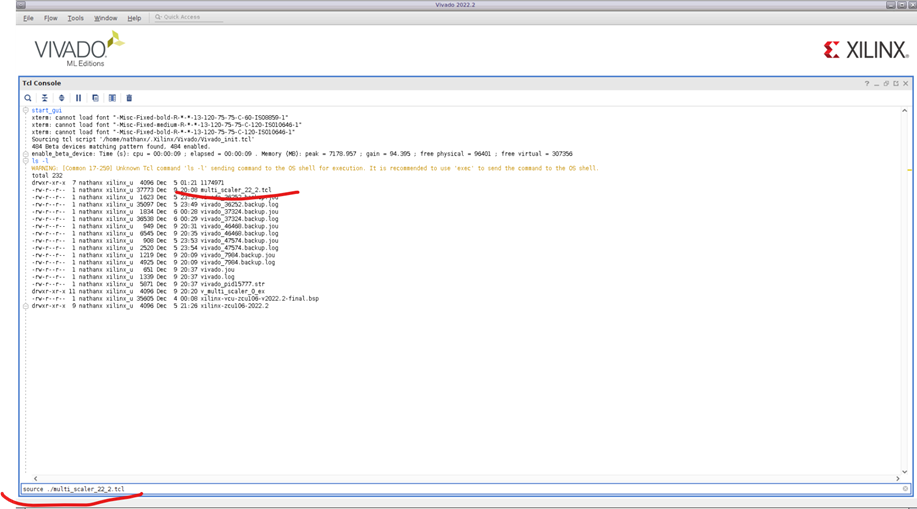

4. 或者打开Viavdo 2022.2 GUI界面, 确保重建BD工程的tcl文件”multi_scaler_22_2.tcl”在当前路径下, 然后运行”source ./multi_scaler_22_2.tcl”, 重建BD工程. 如下所示:


AXI GPIO-4.jpg

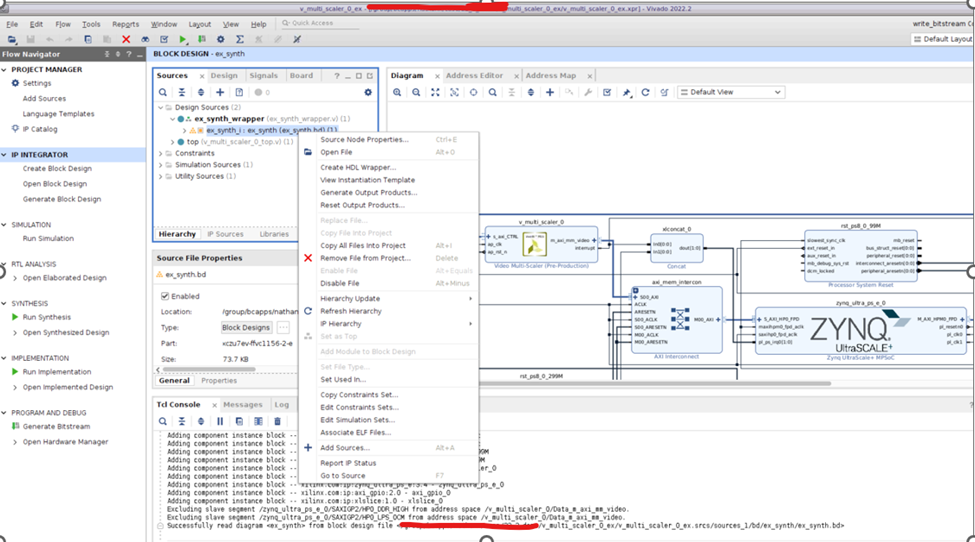

5. 当BD工程建好之后, 选中BD文件, 按右键, 选择”create HDL wrapper”.

AXI GPIO-5.jpg

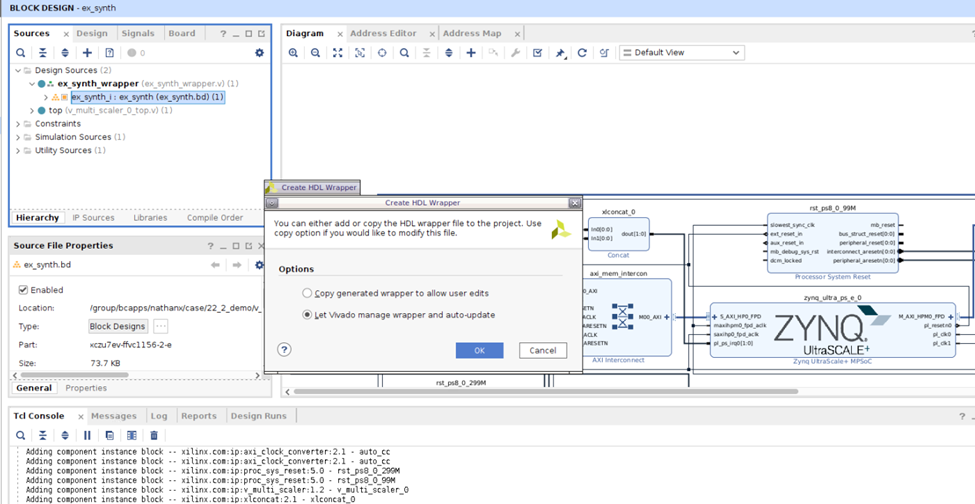

6. 在“create HDL wrapper”对话框中, 选择”let Vivado manage wrapper and auto-update”. 如下:

AXI GPIO-6.jpg

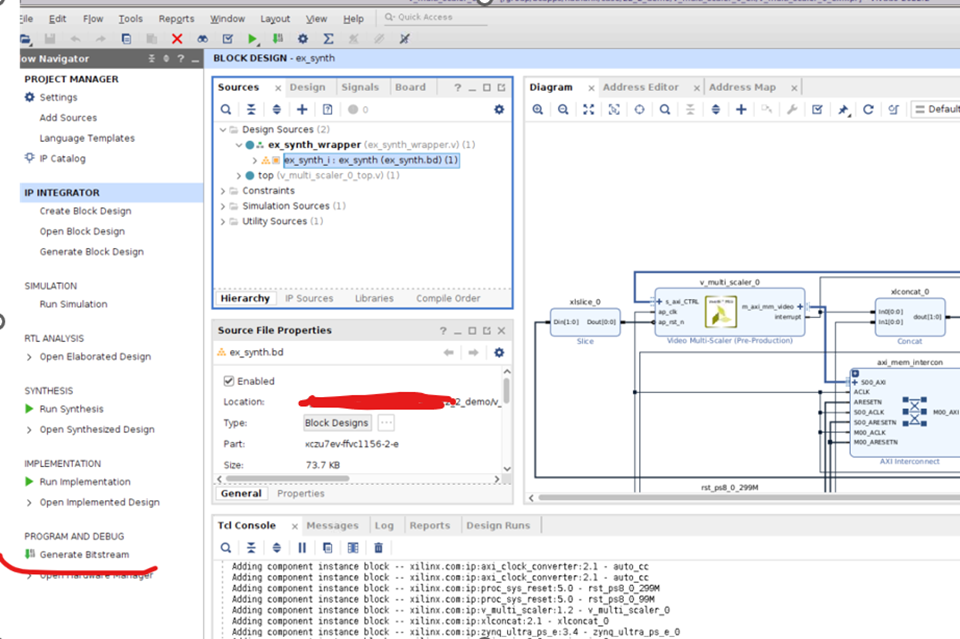

7. 然后点击“generate Bitstream”

AXI GPIO-7.jpg

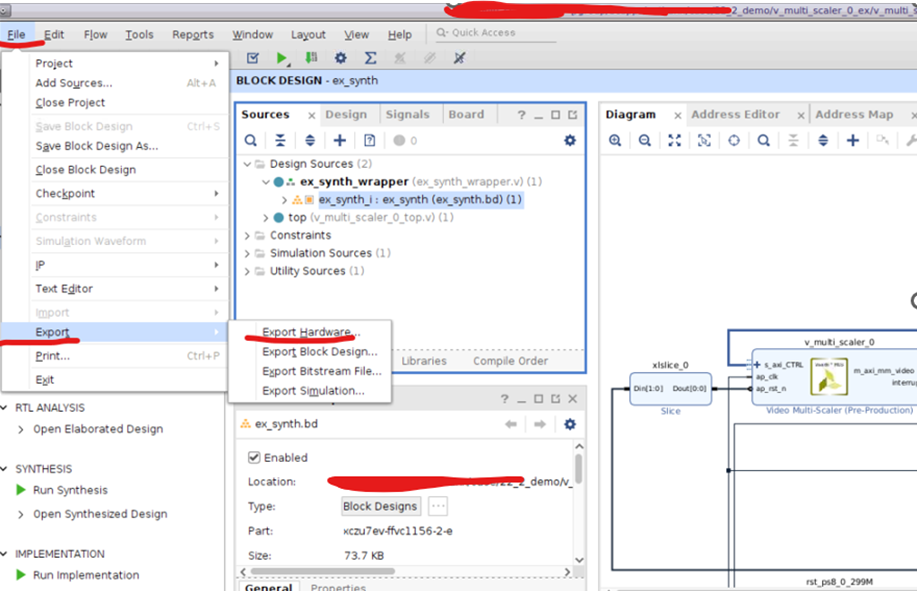

8. Bitstream成功生成后, 选择File -> Export -> Export Hardware”

AXI GPIO-8.jpg

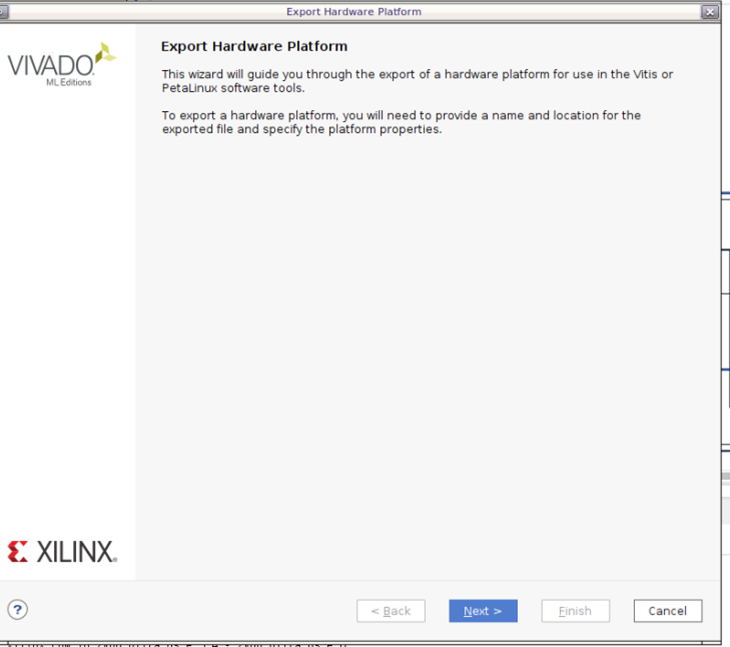

9. 选择Next

AXI GPIO-9.jpg

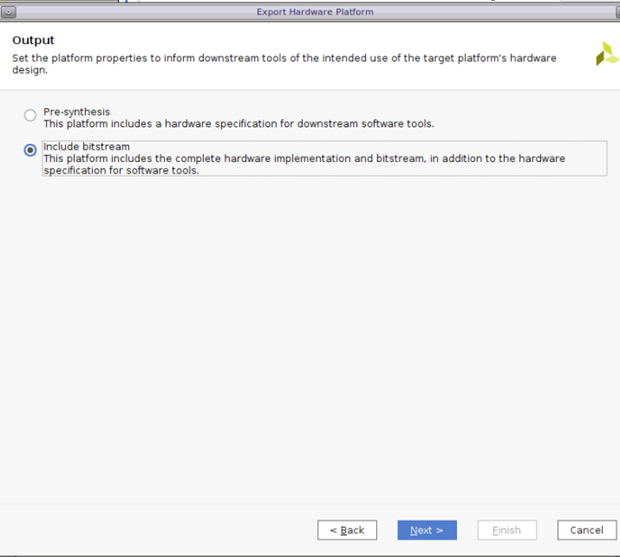

10. 选择“Include Bitstream”.

AXI GPIO-10.jpg

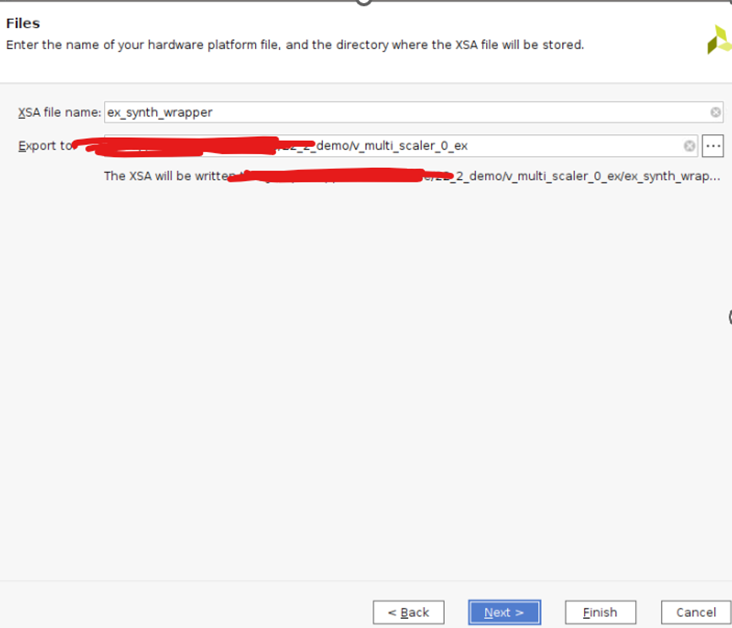

11. 选择export XSA的路径.

AXI GPIO-11.jpg
