前言
在嵌入式系统设计中，我们经常有实时数据采集的需求。低速率的数据一般处理难度不高，但是随着数据速率的提高，可能需要面对有限的硬件资源与系统性能的矛盾。这时候，就对软、硬件的设计要求有了更高的要求。
比如处理高速率的数据的时候，经常需要更大的硬件资源，比如片上RAM，FIFO来缓冲数据，以提高数据的吞吐率。但是一般FPGA内部的片上资源很有限。在这种情况下，如果提高硬件资源的利用率在工程上将是很大的挑战。
此教程介绍一种通过双通道DMA，采用PingPong传输的方式，以提高实时数据的处理能力，减小对硬件资源的依赖。
简介
单通道DMA传输方式

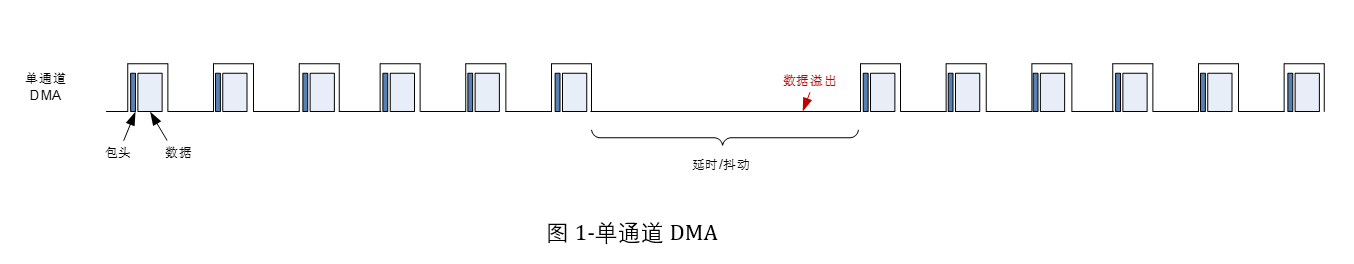

如图1所示，只用一个DMA通道传输数据，DMA的传输块大小为FPGA内部的缓冲区大小。
如果实时同步对DMA采集到的数据做处理的话，那么软件的抖动和延时可能会使DMA暂停超过缓冲区的缓冲时间，这将会带来严重的后果——数据溢出。在对数据完整性要求高的应用场合是致使的，尤其是在高速实时系统中，
双通道PingPong DMA传输方式

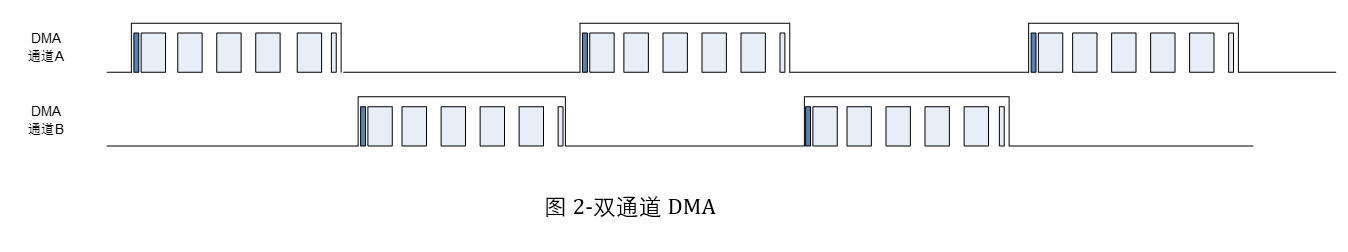

双通道DMA的示意图如图2所示，两个DMA同时开启，FPGA在同一时间只会响应其中一个DMA，当其传输完成后，由于另外一个DMA已经发出了请求，所以要FPGA内部以硬件的时序快速切换到另外一个DMA。与此同时，之前的DMA可以同步做一个数据处理的工作。如此反复，两个DMA以PingPong的方式交替运行。
可以看出，在采用PingPong DMA方式后，可以明显减小对FPGA片上缓冲区的依赖，极大的提高系统的吞吐量。
系统设计框图

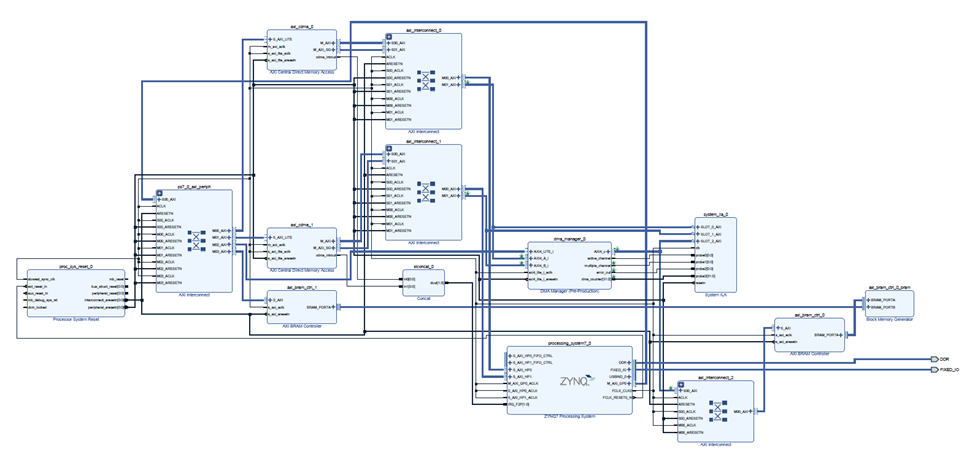

在我们的测试系统中，实例化了两个AXI CDMA的实例，分别负责两个DMA通道的传输。IP方面，增加了DmaManager模块，负责对两个DMA的AXI请求做PingPong的管理，并输出AXI接口到FPGA内部的BRAM上。
DMA工作在100MHz，如果需要测试更高的速度，可以修改PL的时钟，或者通过Clock Wizard生成时间。
软件架构
我们在上位机软件中，启动了三个线程，包括
1. 两个DMA启动和关闭的线程
2. 一个数据处理线程。
这三个线程之间通过concurrent_queue结构共享数据，即两个DMA线程通过PingPong的方式交替向queue里面填写数据，第三个线程通过异步的方式从queue里面取出数据块，并进行处理。
concurrent_queue的设计利用了C++11的特性，以简洁易读的方式实现了一个线程安全的队列模板。
示例工程
文末包括了完整的样例工程，目录的结构说明如下：
hw文件夹里面包含了基于ZC706开发板的Vivado工程。
fw文件夹是对应的petalinux工程。
sw是上柆机软件，可以运行在PS侧，也可以运行在windows或者linux平台，通过CMake工具生成项目文件。
测试结果
使用Vivado2022.2打开hw目录下的Fpga0.xpr工程，综合，实现，并生成比特文件。
进行到fw文件夹，执行petalinux-build生成内核文件，然后执行
petalinux-package --boot --u-boot --fpga xxx/hw/Fpga0.runs/impl_1/system_wrapper.bit –force生成BOOT.BIN启动镜像。
拷贝fw/images/linux/目录下的BOOT.BIN，boot.scr和image.ub至SD卡，插入SD卡至开发板，切换启动模式到SD卡，上电启动。
进行到sw目录下，新建build目录，运行CMake工具，选择Visual Studio模板，生成工程后用Visual Studio打开，编译软件。
直接运行app01
观察控制台的输出，可以看到两个DMA交替输出。
在Vivado下JTAG连接开发板，选择合适的触发源，观察DMA以PingPong的方式运行。
文章来源：AMD开发者社区
