作者：付汉杰 hankf@amd.com
AMD 嵌入式X86处理器的R2000系列使用Bilby开发板。开发板使用Inside BIOS。Inside BIOS中有Console Serial Redirection，可以把BIOS界面重定向到串口。

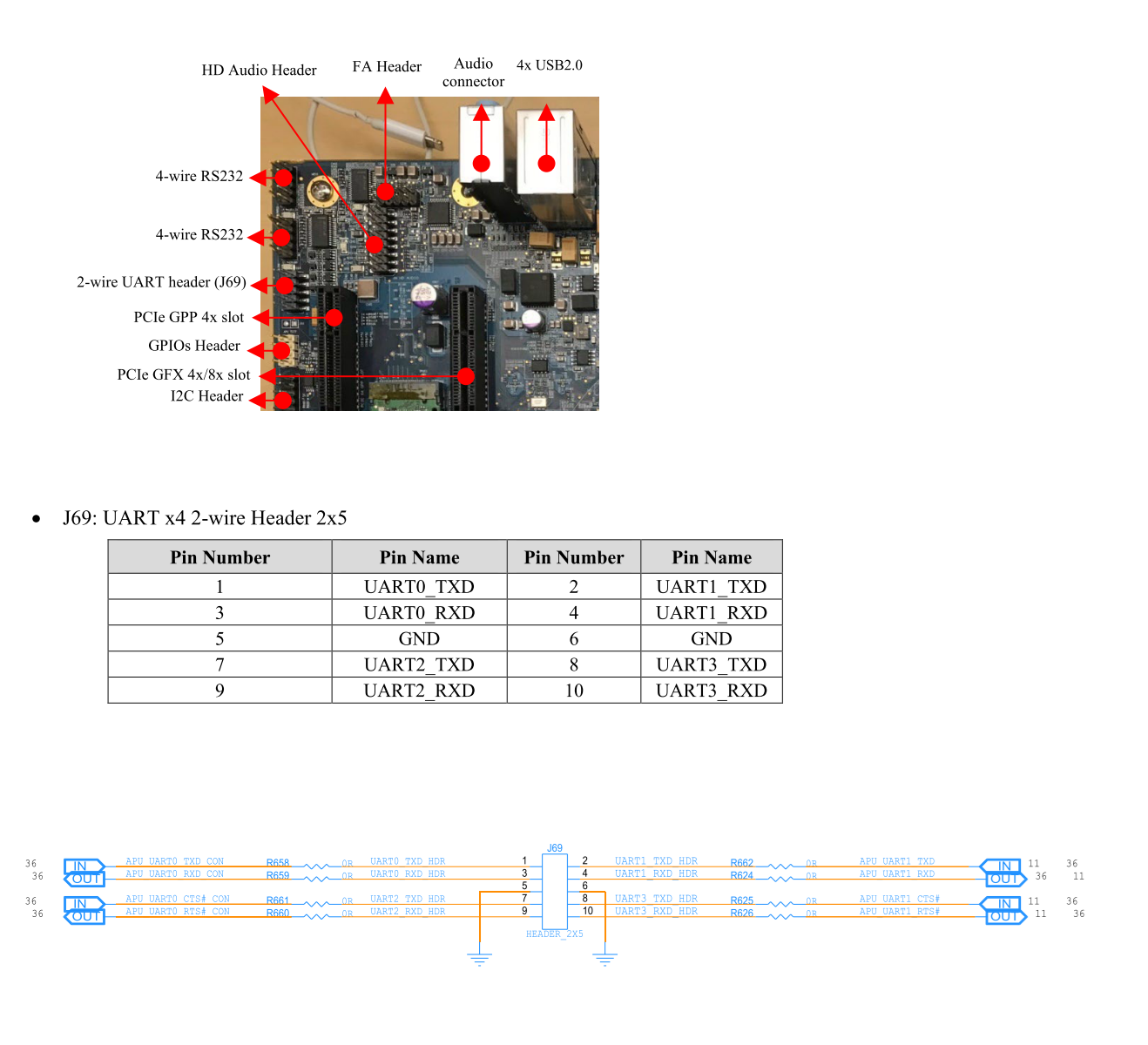

Bilby开发板的J69提供3.3V串口引脚。J69的位置在开发板的一脚，也在靠PCIe插槽的位置。J69位置和相关管脚定义如下图。

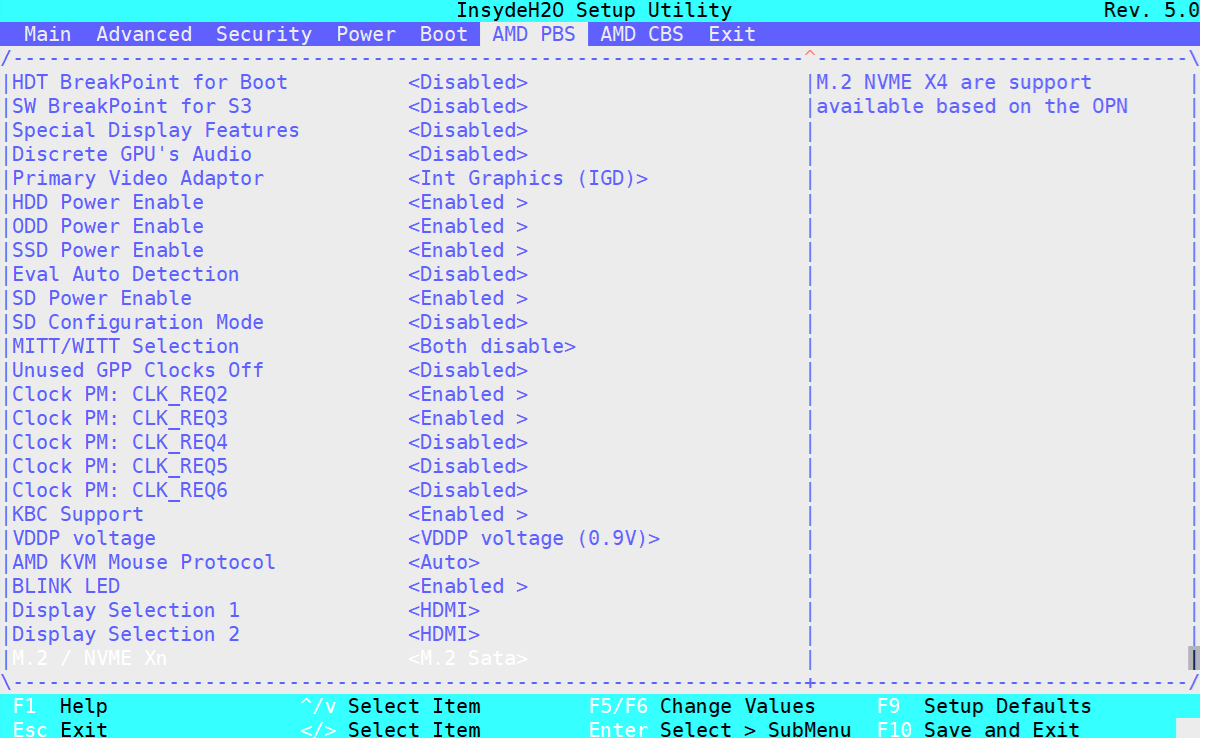

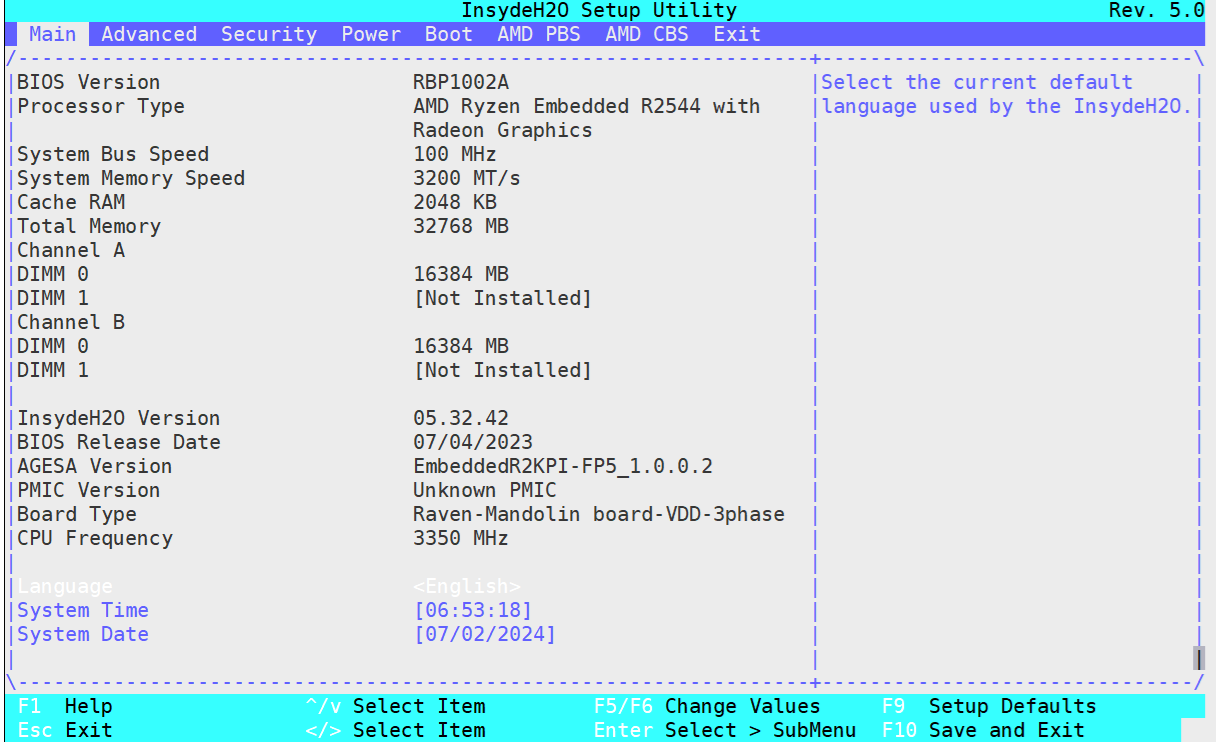

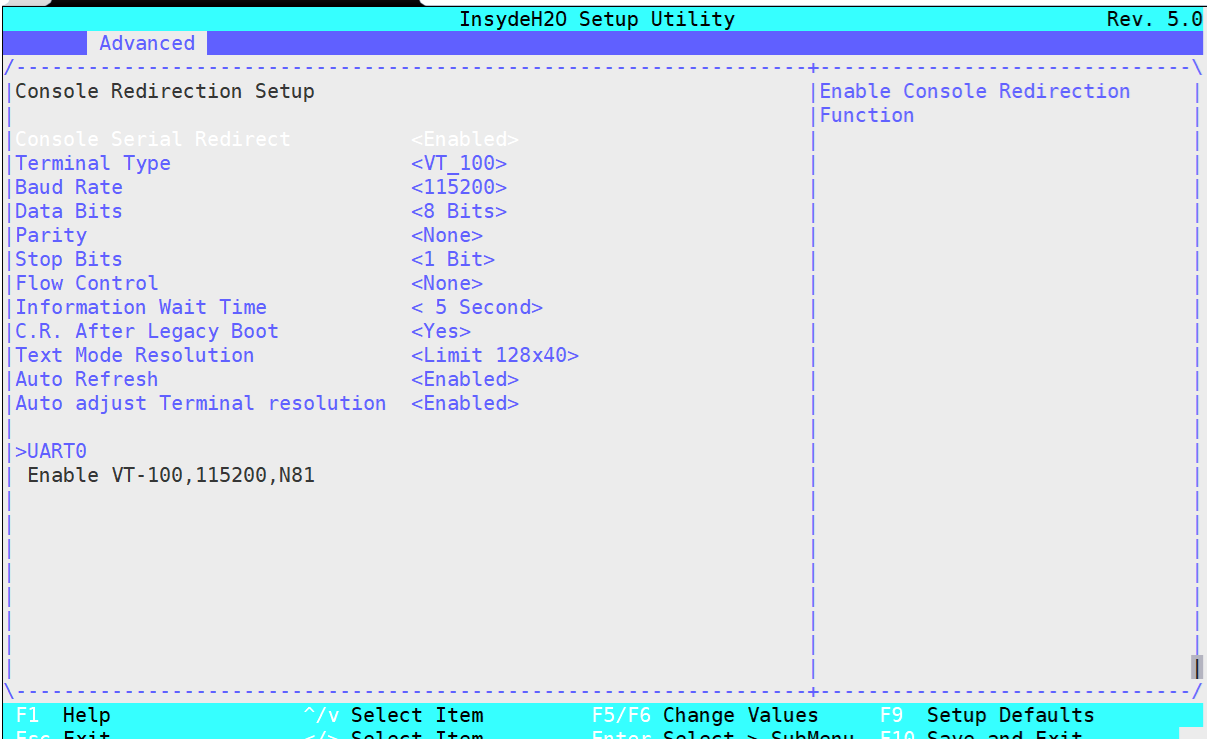

Inside BIOS默认就使能了Console Serial Redirection。如果按下“Esc”键，进入BIOS设置界面，串口下也能看到BIOS设置界面的各个页面。

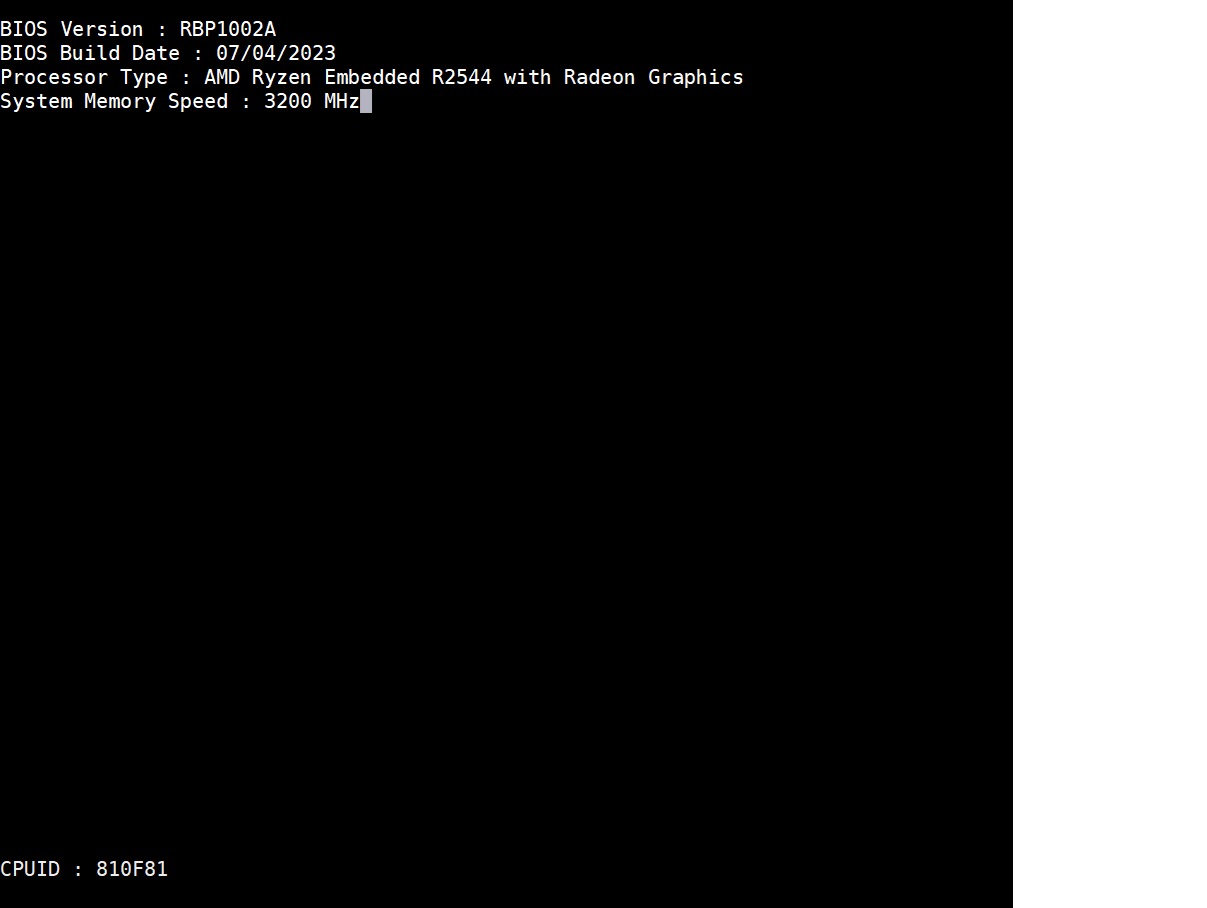

如果直接启动，能看到BIOS版本信息。

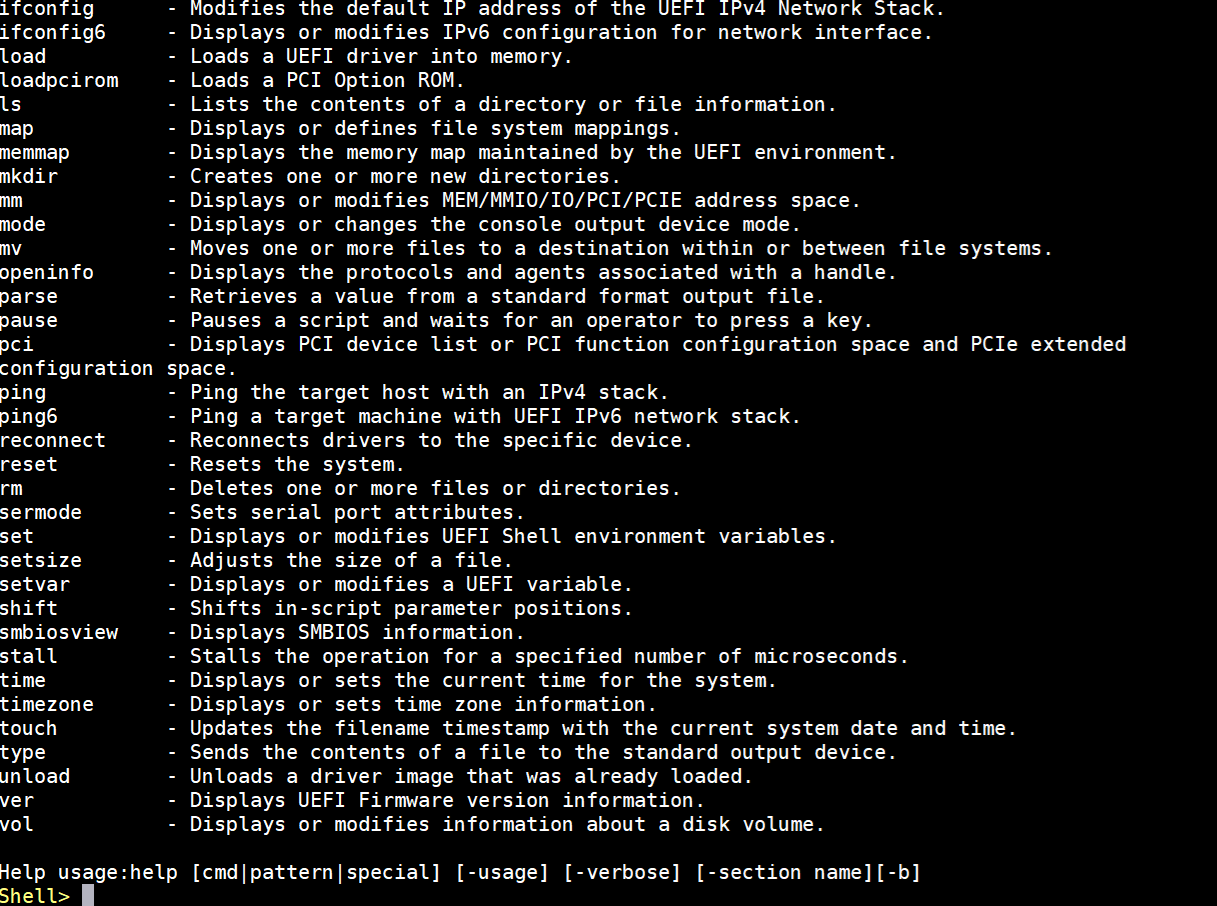

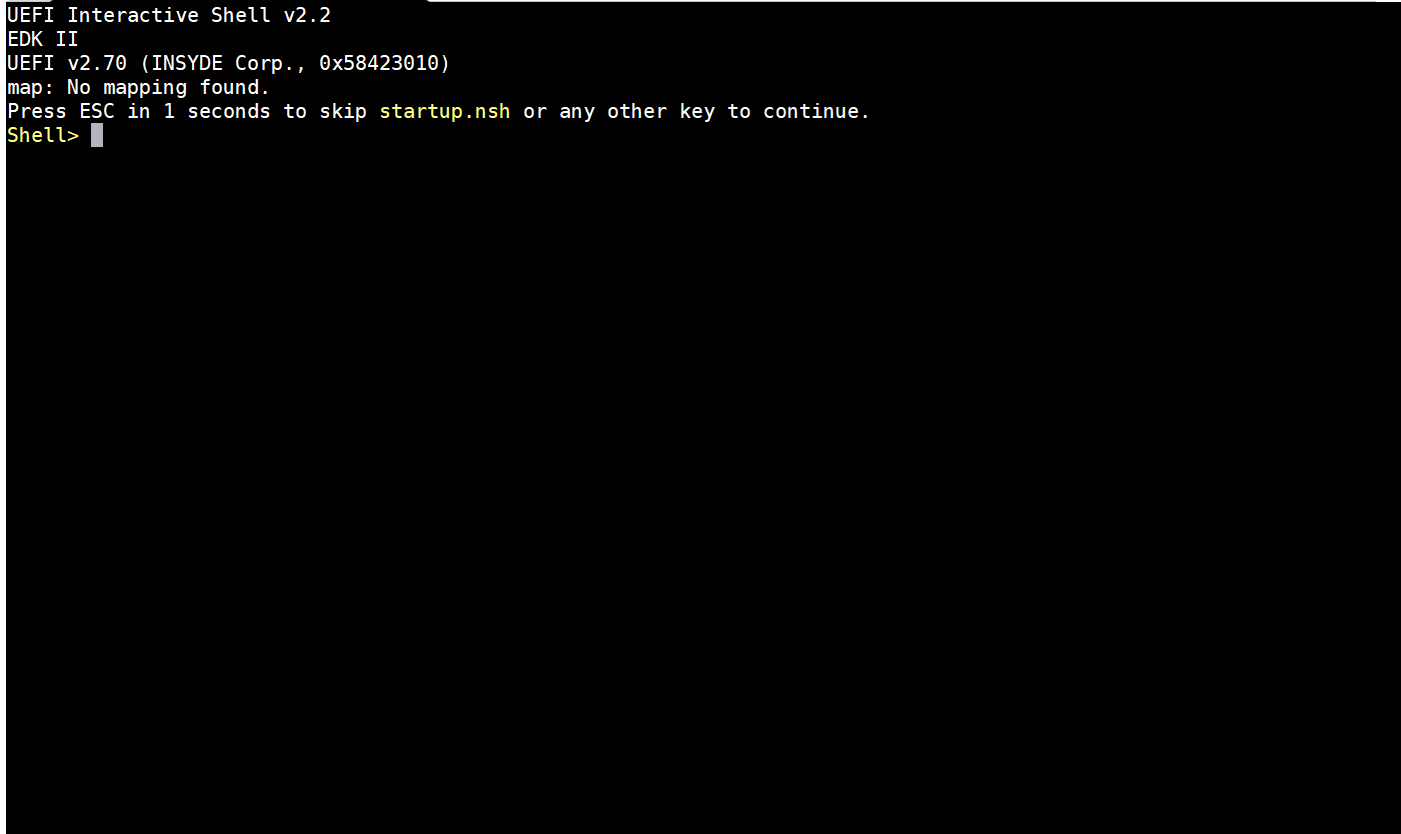

如果没有有效启动设备，能进入UEFI Shell界面。
